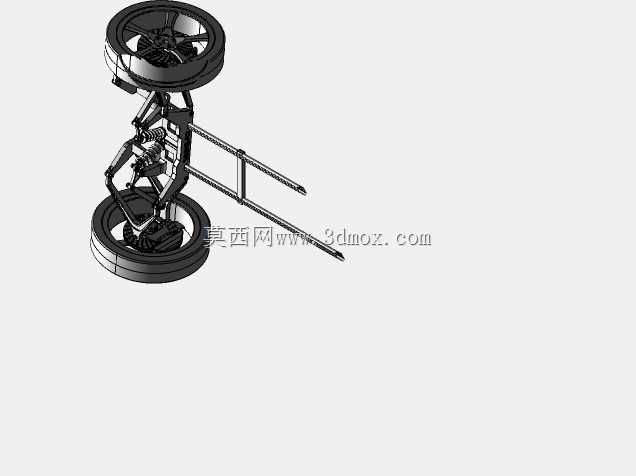

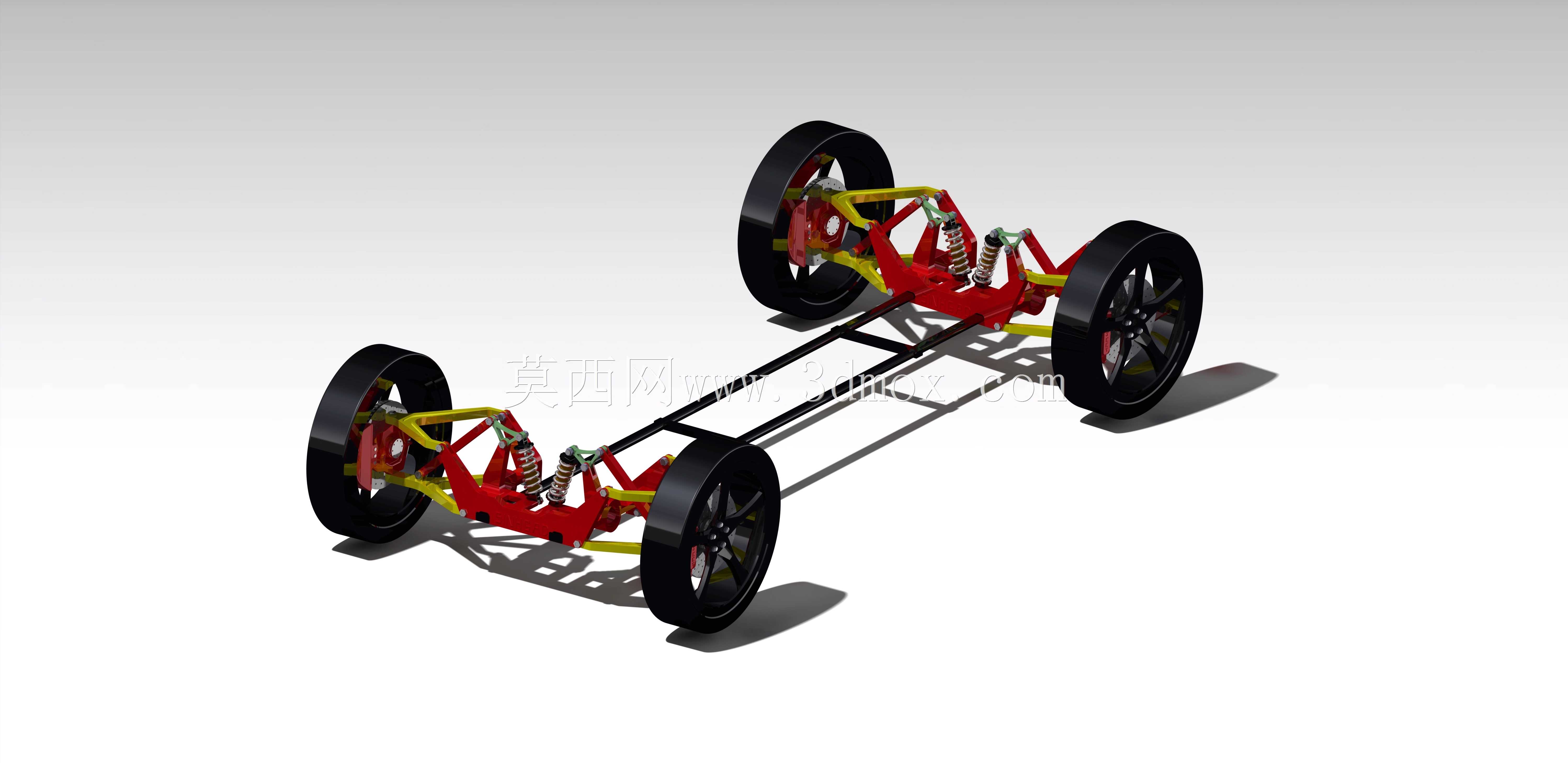

CatiaV5乘用车底盘悬架系统结构设计

实车底盘试制阶段常出现摆臂安装孔位同轴度偏差导致悬架运动卡滞的问题，这套底盘结构在设计时就把装配公差适配放在核心位置。前后悬的摆臂铰接点全部采用同轴基准统一设计，所有安装座的定位孔均以车架纵梁的中心轴线为公共基准，避免多基准转换带来的累积误差，哪怕加工时孔位出现±0.1mm的偏差，也能通过铰接衬套的微量变形补偿，不会出现转向时悬架运动干涉的情况。

减震器的安装座特意做了腰型孔余量设计，不是常规的圆孔结构，装配时可以根据实车的轮距定位需求微调安装位置，不用额外返工修配安装面。转向拉杆的球头销预留了0.05mm的轴向窜动间隙，既不会因为过紧导致转向沉重，也不会因为间隙过大出现高速行驶时方向盘抖动的问题，这个间隙值是经过多轮运动仿真校核后确定的，兼顾了操控灵敏度和行驶平顺性。

车架的纵梁和横梁连接位置没有采用满焊结构，而是在受力集中的悬架安装座附近设置了应力释放槽，避免焊接应力集中导致长期行驶后车架出现开裂变形。轮辋的安装面做了0.2mm的凸台定位设计，装配车轮时不需要反复调整轮辋的同轴度，直接靠凸台定位就能保证车轮的动平衡精度，减少后期轮胎偏磨的隐患。

前后悬架的弹簧刚度匹配做了差异化设计，前悬弹簧刚度略高于后悬，制动时可以减少车头点头的幅度，同时后悬的弹簧行程预留了足够的缓冲余量，满载过颠簸路面时不会出现弹簧压并的情况。传动轴的中间支撑位置特意设置了可调角度的安装支架，适配不同轴距的车型变体，不用重新设计传动轴结构就能覆盖多款同平台车型的底盘配置需求。

所有铰接位置的衬套都采用了等刚度设计，左右两侧的衬套硬度差控制在邵氏硬度3度以内，避免行驶时出现左右侧倾刚度不一致导致的跑偏问题。制动卡钳的安装支架集成在转向节上，减少了额外的连接零件，既降低了装配复杂度，也减少了多个零件连接带来的刚度损失，制动时卡钳的形变量更小，制动踏板的脚感更线性。
