弯臂式带座支撑连接金属结构件

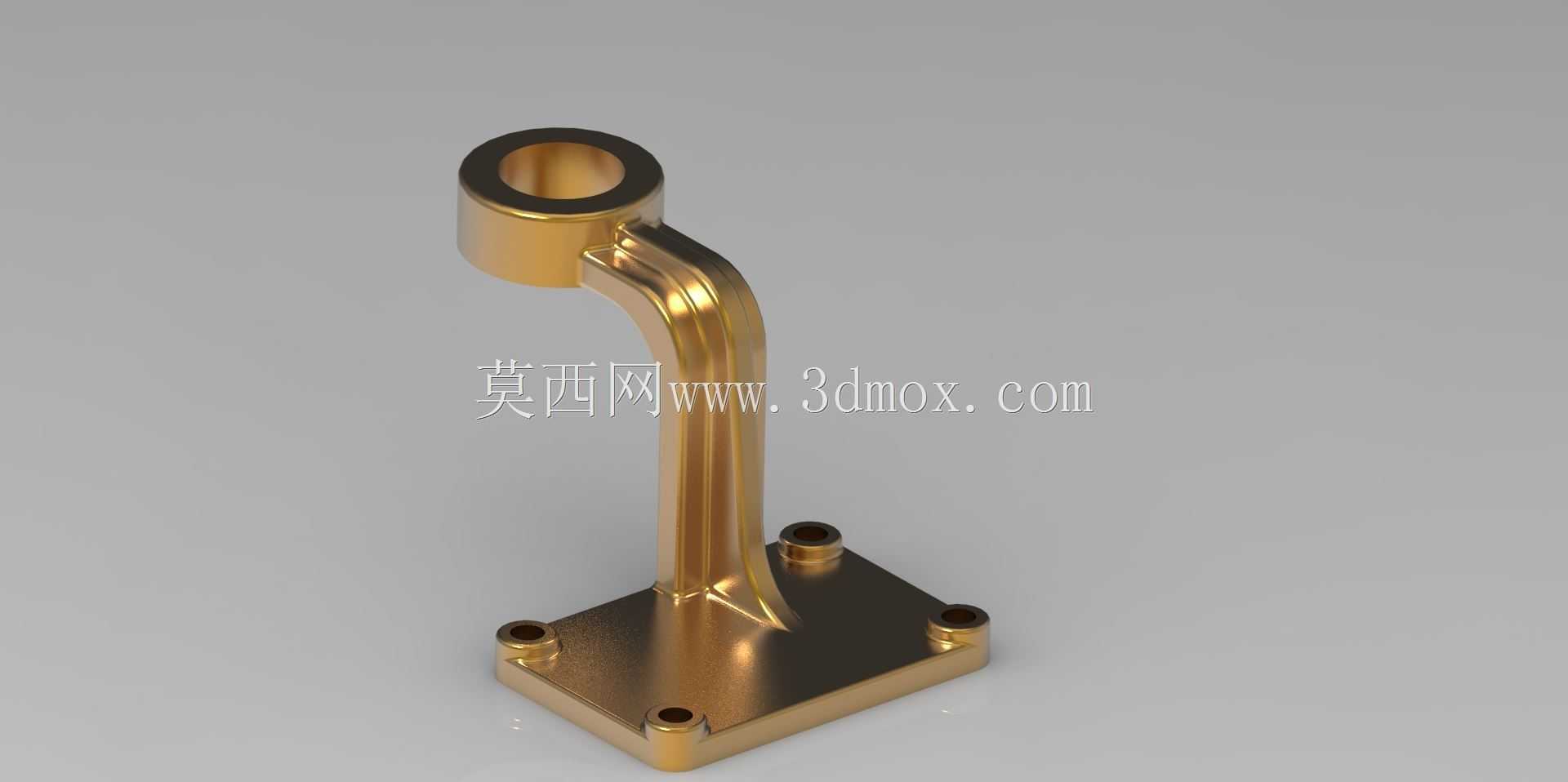

　　这类弯臂带座支撑件在流体输送管路排布、小型执行元件固定、检测传感器支架搭建场景中应用十分广泛，日常在轻工生产线的气动回路布局、实验台架的工装搭建、小型液压站的阀件安装位置都能见到同结构构件的身影。从实际使用场景来看，该构件主要承担垂直方向载荷传递与侧向偏移避让的功能，顶部的通孔用于穿装铰接轴或者管路固定卡套，底部的方形法兰盘通过四个角的安装孔与设备基座、型材架体完成锁附，中间的弯臂段可以避开安装面上方的凸起结构，让顶部的安装位置延伸到指定的作业点位，不需要额外增加转接垫块来调整高度，能有效减少装配时的零件堆叠数量，降低整体安装结构的累计误差。

　　从结构设计逻辑来看，底部法兰盘采用方形布局，四个安装孔对称分布在法兰四角，安装时可以根据现场走线或者周边构件的干涉情况，选择90度旋转调整安装朝向，适配不同方向的延伸需求；法兰与弯臂的衔接位置做了大圆弧过渡补强，避免直角连接处出现应力集中，在承受顶部偏载的时候，应力可以顺着圆弧面均匀分散到整个法兰盘面，不会在衔接根部出现断裂隐患。弯臂段采用等截面圆弧过渡的弯曲造型，没有采用直角弯折结构，一方面是减少加工时的应力残留，另一方面在承受动态载荷的时候，圆弧段的抗疲劳性能远优于直角弯折结构，适合有小幅振动的设备安装场景。顶部的套筒段做了加厚处理，内孔的加工精度可以满足铰接轴的转动配合需求，也可以穿装硬管作为管路的固定支撑点，套筒端面与内孔的垂直度控制在合理公差范围内，保证安装后轴类零件或者管路不会出现偏斜。

　　在安装边界方面，底部法兰的四个安装孔中心距按照常规小型五金支座的通用尺寸设计，可以适配市面上常见的铝型材端面安装孔位，也可以直接在钢板基座上配打安装孔完成固定，不需要额外制作转接板；弯臂的弯曲半径经过校核，在保证整体结构强度的前提下，尽可能缩小横向占用空间，安装后不会过多挤占周边的走线或者其他零件的安装位置；顶部套筒的高度经过优化，既可以满足单卡箍的固定宽度需求，也可以适配双耳铰接件的安装宽度，不需要额外加装垫片调整间隙。实际选型使用时，需要根据顶部承载的重量核算弯臂的截面强度，该结构的壁厚设计可以满足常规小型气动元件、轻型管路、检测探头的承重需求，如果用于承载较重的阀组或者执行元件，可以在弯臂背部增加加强筋结构提升整体刚性。建模过程中，所有的倒角、过渡圆弧都按照实际机加工的工艺要求设置，没有出现无法加工的尖锐内角，法兰安装孔的沉头深度也符合标准紧固件的安装尺寸，导出的工程图可以直接用于机加工生产，不需要额外调整工艺参数。这类支撑件在非标自动化设备的改造升级中使用率很高，很多现场改造场景受原有设备结构限制，无法直接在目标点位安装元件，就需要这类弯臂支座把安装点延伸出来，同时保证足够的支撑强度，避免设备运行过程中出现支架晃动、元件移位的问题。
