带加强筋铰接式金属连接支座结构设计

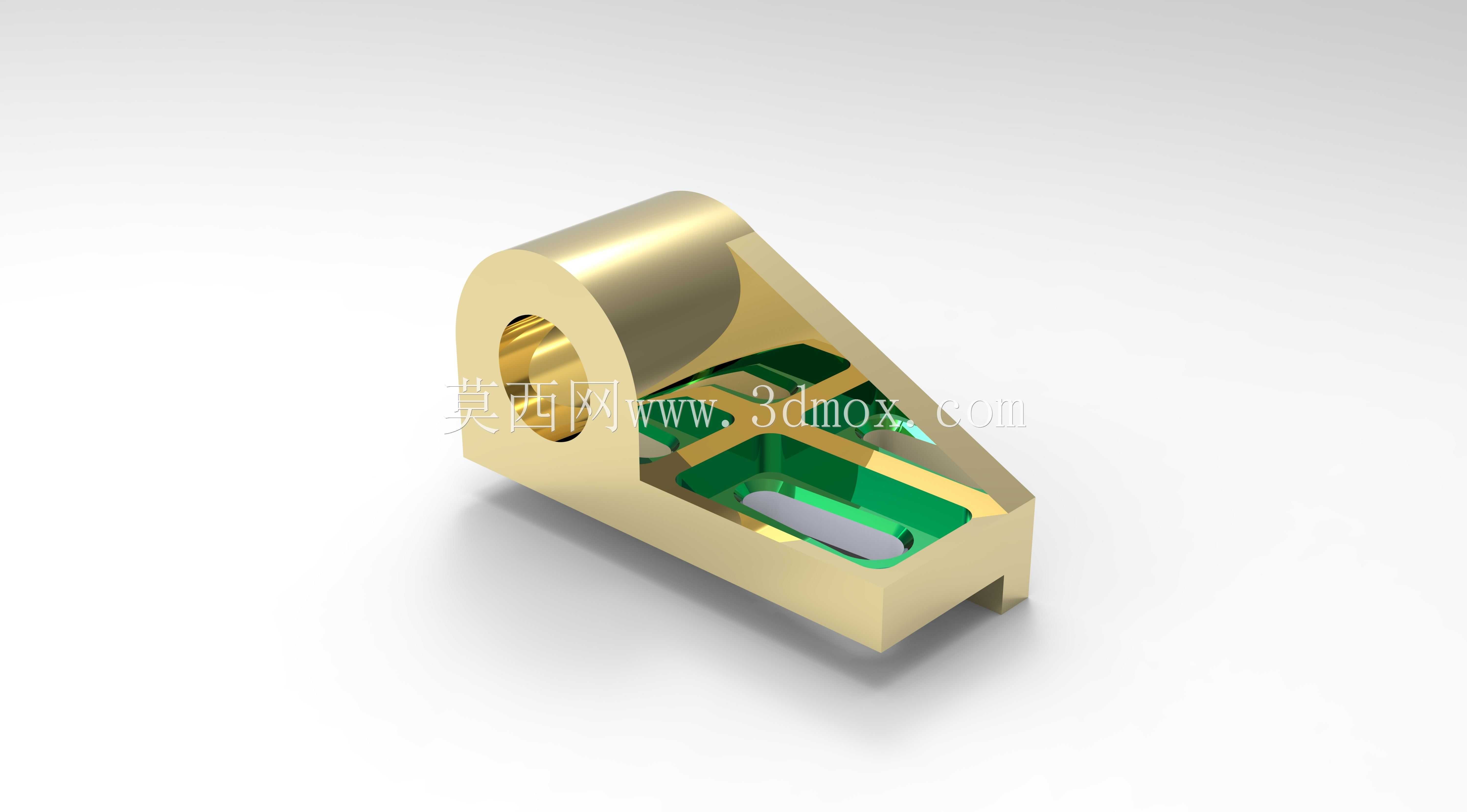

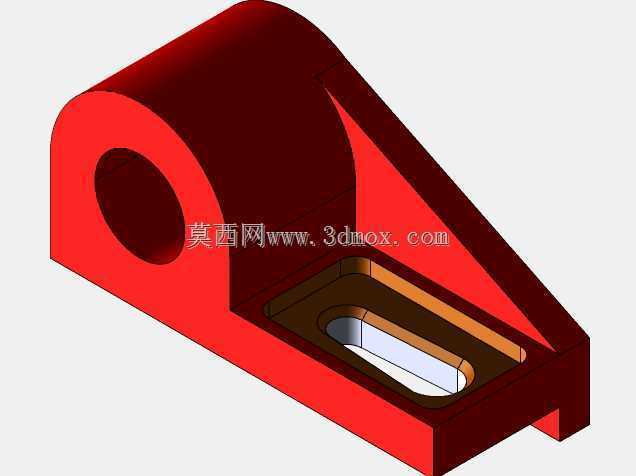

　　这类带铰接孔的一体式金属支座，常见于中小型自动化生产线的连杆传动末端、轻工包装设备的摆臂连接位，以及小型输送线的张紧调节机构中，核心作用是作为转动副的承载基座，将摆臂、连杆类活动构件的载荷传递至设备主框架，同时为铰接销轴提供稳定的安装定位基准。从结构细节来看，主体采用一体化铣削成型思路，上部的圆筒状铰接孔为核心功能区，孔内壁预留了足够的配合公差带，可适配标准圆柱销轴，孔的轴向长度经过载荷校核，能避免销轴受载时出现偏磨、卡滞问题，孔端未做额外倒角以外的冗余结构，尽可能压缩轴向安装空间，适配紧凑布局的设备内部空间。下部的承托基座做了斜向加强筋布局，筋板从铰接筒外壁斜向延伸至基座底板边缘，

　　筋板厚度根据常见的100-500N径向载荷做了等强度优化，既避免了整料加工带来的重量冗余，又能抵消铰接部位受径向载荷时产生的弯矩，防止基座根部出现应力集中断裂。基座内部做了镂空减重设计，镂空区域的边缘均做了圆弧过渡，避免铣削加工时应力残留，同时基座底部预留了两个定位卡槽，可直接卡入设备框架的标准铝型材槽内，无需额外焊接定位块，安装时只需从型材端部滑入对应位置，拧紧侧面的紧定螺钉即可完成固定，大幅缩短现场装配的调整时间。从安装边界来看，铰接孔的中心高度经过适配常见20/30/40系列铝型材的安装面高度设计，基座整体的外轮廓宽度控制在单根型材的安装面宽度范围内，不会超出型材侧面占用相邻构件的安装空间，

　　铰接孔的轴线与基座安装面保持严格平行，装配时无需额外调整铰接副的同轴度，能直接保证摆臂转动时的平面度，避免出现运动卡涩。这类支座的设计没有采用复杂的装配结构，所有功能特征均在单一坯料上加工完成，减少了装配带来的累积误差，表面做了金属质感的防护处理，既能适应车间内的轻度油污、粉尘环境，也能在常规温湿度条件下长期使用不出现锈蚀。在实际选型应用中，这类支座可替换传统的焊接式铰接支座，无需现场焊接、打磨、补漆工序，直接通过标准紧固件即可完成装配，后期维护时如果铰接孔出现磨损，只需整体更换支座即可，无需对设备主框架进行二次加工，大幅降低设备运维的时间成本。设计过程中针对铰接部位的载荷传递路径做了多次优化，最初的方案是采用直筋连接铰接筒与基座，

　　仿真验证时发现筋板与基座连接处应力集中系数偏高，后续调整为斜向贯通式筋板，将载荷直接分散至基座的两个安装卡槽位置，让受力路径更短，应力分布更均匀，同时镂空区域的形状也根据应力云图做了调整，去掉了不受力区域的多余材料，整体重量比实心结构降低了40%左右，而整体刚性仅下降不到8%，完全满足常规轻载传动场景的使用需求。基座底部的卡槽尺寸适配通用工业铝型材的槽宽标准，卡槽深度经过计算，既能保证卡入后不会出现横向窜动，又不会因为槽深过大导致基座底板厚度不足影响承载能力，铰接孔的内径采用通用标准销轴的配合尺寸，用户无需额外定制销轴，直接采购标准件即可完成装配，进一步降低了配件采购成本。
