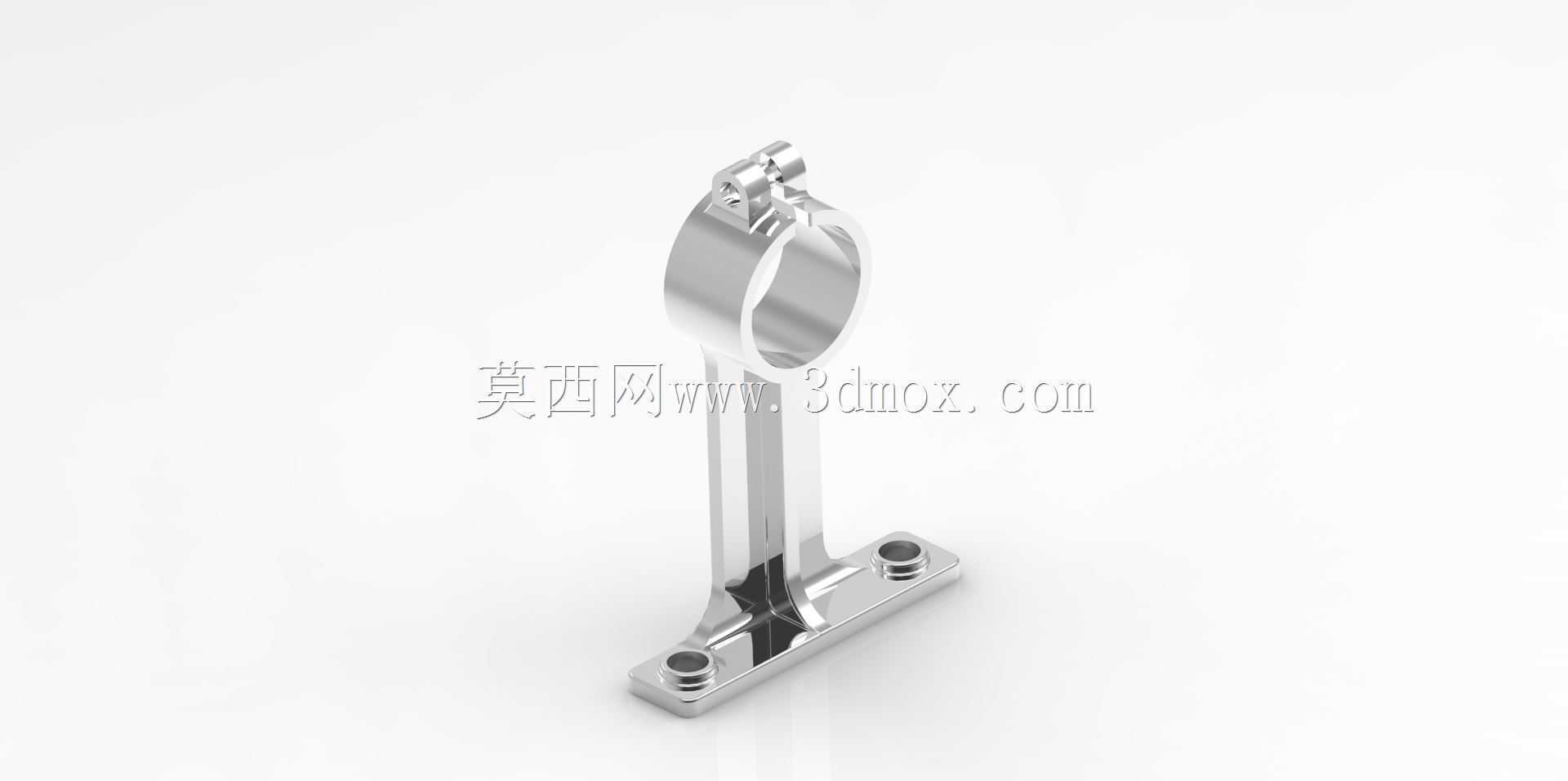

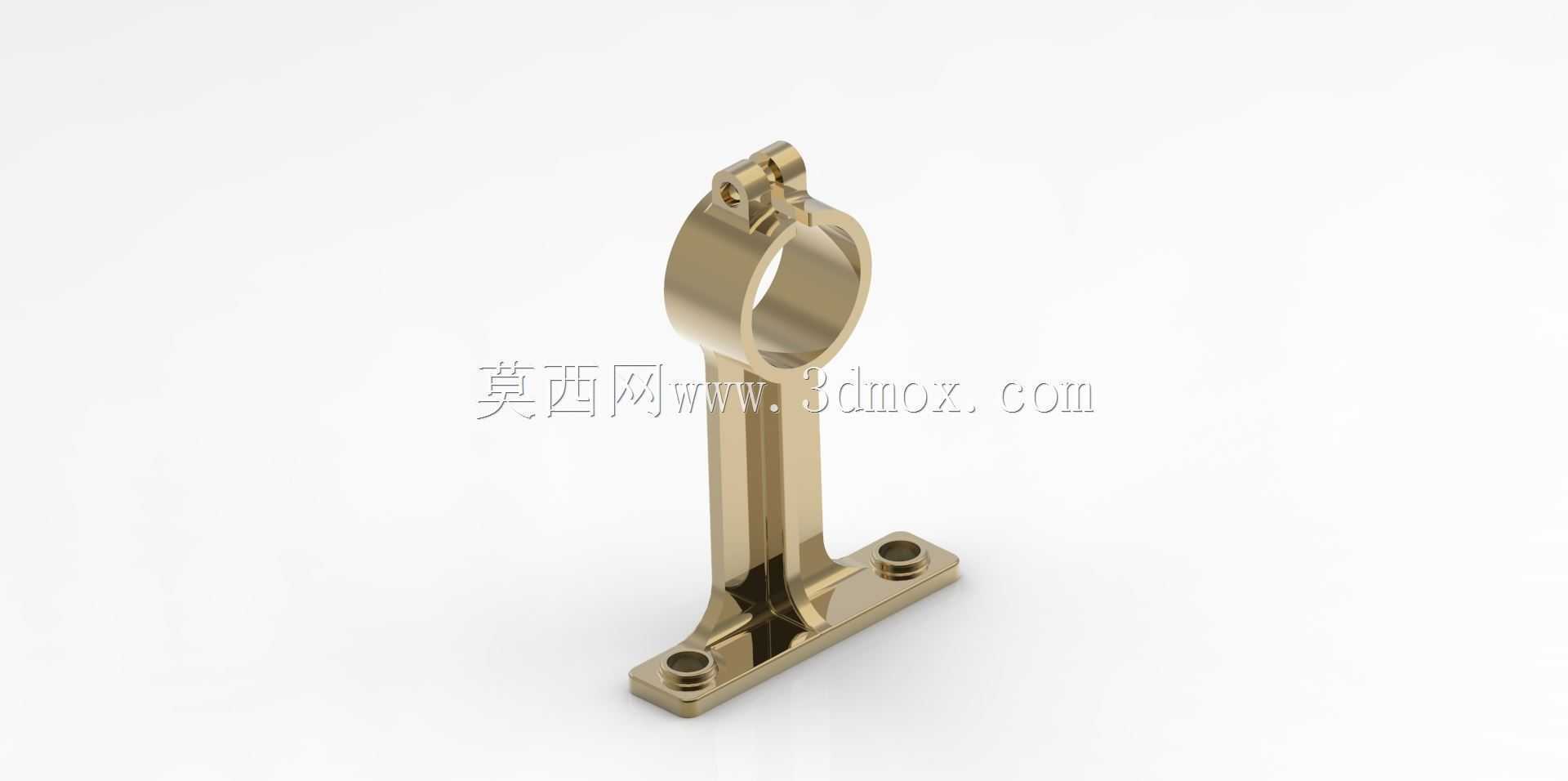

带安装底座的管夹式立式支撑固定件

　　这款立式支撑固定构件，核心功能是为圆柱形管路、杆类零件提供垂直方向的承托与径向限位，常见于液压管路排布、气动系统走线、轻型输送线导杆固定、设备内部管线支撑等场景，在轻工生产线、小型液压站、实验台架搭建、食品输送设备的护栏安装环节都能见到同类结构的应用。从结构设计逻辑来看，上部采用开口抱箍结构，箍体预留锁紧间隙，可适配对应通径的圆管或光杆，安装时通过箍体顶部的两个安装耳穿入紧固件，即可实现对被支撑件的抱紧固定，这种开口设计相比闭合式支撑座，安装时无需从杆件端部穿入，可在杆件任意位置完成固定，大幅降低现场装配的调整难度，尤其适合已完成预排布的管路改造场景。下部的支撑立臂采用等截面直臂结构，臂身做了等厚处理，既保证垂直方向的承重刚度，

　　又避免多余材料造成的成本浪费，立臂与上部抱箍、下部安装底座采用一体化衔接，衔接位置做了圆弧过渡处理，可有效降低应力集中系数，避免长期受载后衔接位置出现疲劳断裂。底部的安装法兰为矩形平板结构，法兰上对称布置两个沉头安装孔，孔位间距适配常见的型材安装槽距，安装时可通过螺栓将整个支撑件固定在设备基板、铝型材框架或者墙面安装板上，沉头孔设计可让螺栓头部完全没入法兰平面，不会出现凸起干涉被支撑件周边其他构件的情况。从安装边界来看，抱箍的中心高度决定了被支撑件的安装标高，设计时立臂长度可根据实际走线高度调整，这款结构的立臂长度适配中等高度的支撑需求，抱箍的内径尺寸对应常规的小通径管路，抱紧后可限制被支撑件的径向位移，

　　同时允许在锁紧前沿杆件轴向微调位置，方便现场对齐安装基准。在实际使用中，这类支撑件需要承受被支撑件的垂直载荷以及管路振动带来的交变载荷，因此结构设计时在立臂与法兰、抱箍的衔接位置都做了加厚处理，保证足够的抗弯截面模量，避免长期受振动后出现支撑变形。相比悬臂式的单孔固定支架，这种双孔底座的立式支撑结构抗倾覆能力更强，即使被支撑件存在一定的偏载，也能通过两个安装孔的螺栓锁紧力保持稳定，不会出现支架偏转的情况。上部抱箍的开口间隙经过合理设计，既保证锁紧时能产生足够的抱紧力，又不会因为间隙过大导致锁紧后箍体变形量超标，损伤被支撑的管件表面。在建模过程中，这类零件需要重点关注抱箍内径与被支撑件的配合公差，安装孔的位置度公差，

　　以及立臂的垂直度公差，这些参数直接影响现场安装的适配性，如果抱箍内径公差过大，会出现抱紧力不足导致管路滑移的问题，如果安装孔位置度超差，会导致现场无法对准安装螺孔，需要二次扩孔影响装配效率。另外，这类支撑件如果用于有腐蚀的工况，还可以根据使用环境更换不锈钢或者表面做防腐处理的材质，常规工况下采用碳钢镀锌即可满足防锈和强度需求，整体结构没有复杂的曲面特征，加工工艺性好，可通过铸造或者型材焊接后机加工完成量产，适合批量应用在各类需要固定圆柱杆件、管路的设备场景中。
