多接口集成式金属管路连接基座结构设计

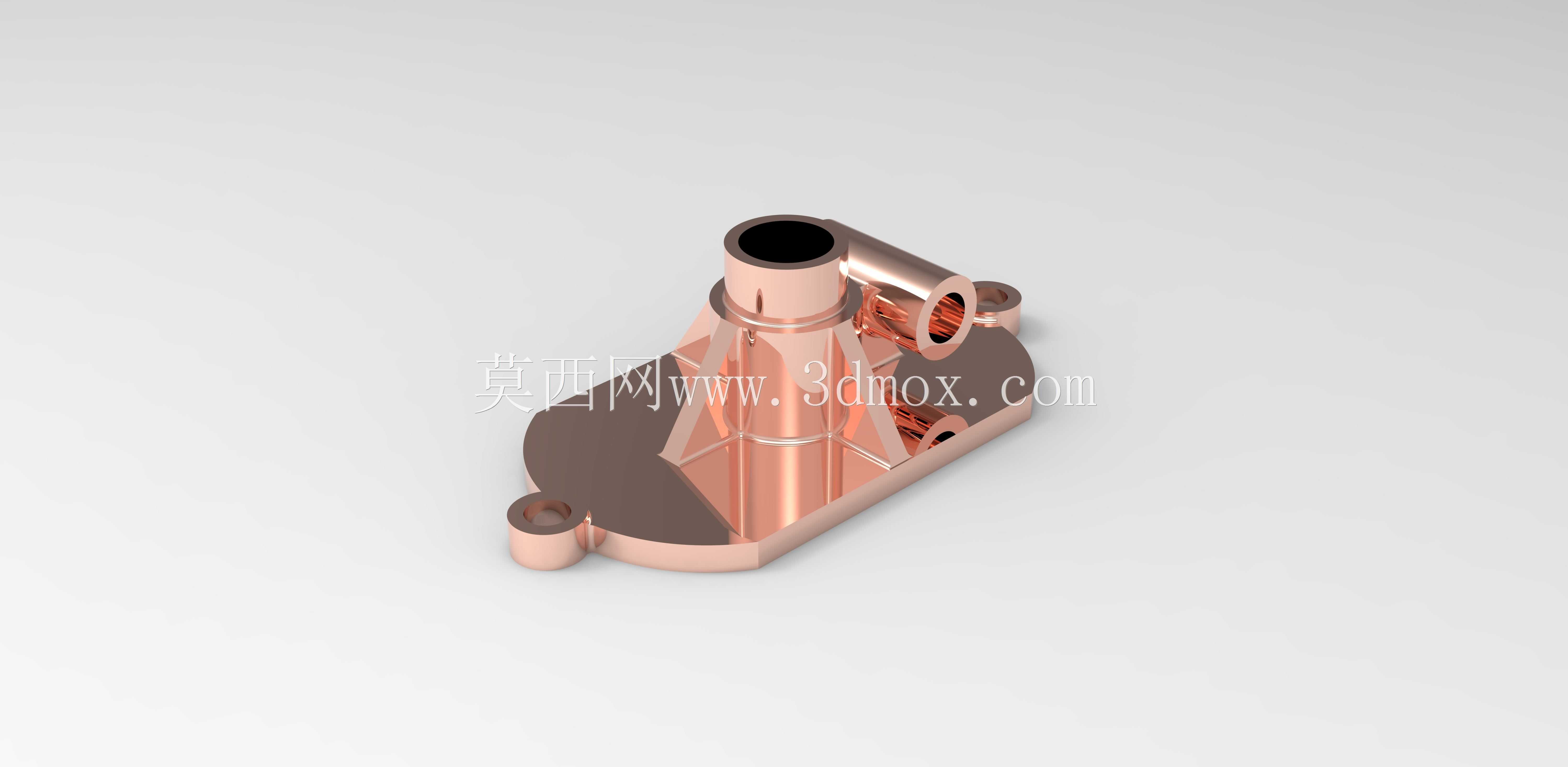

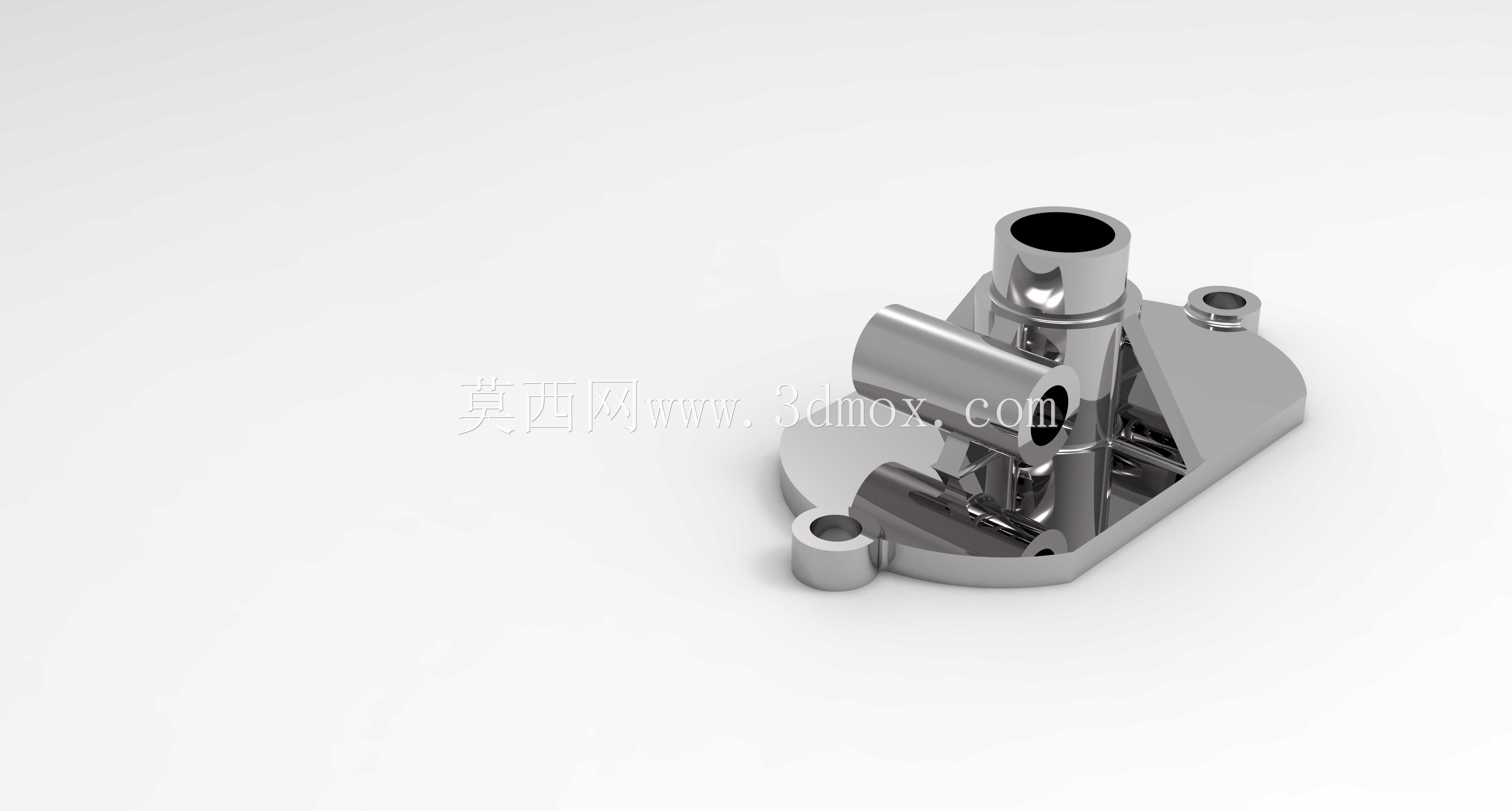

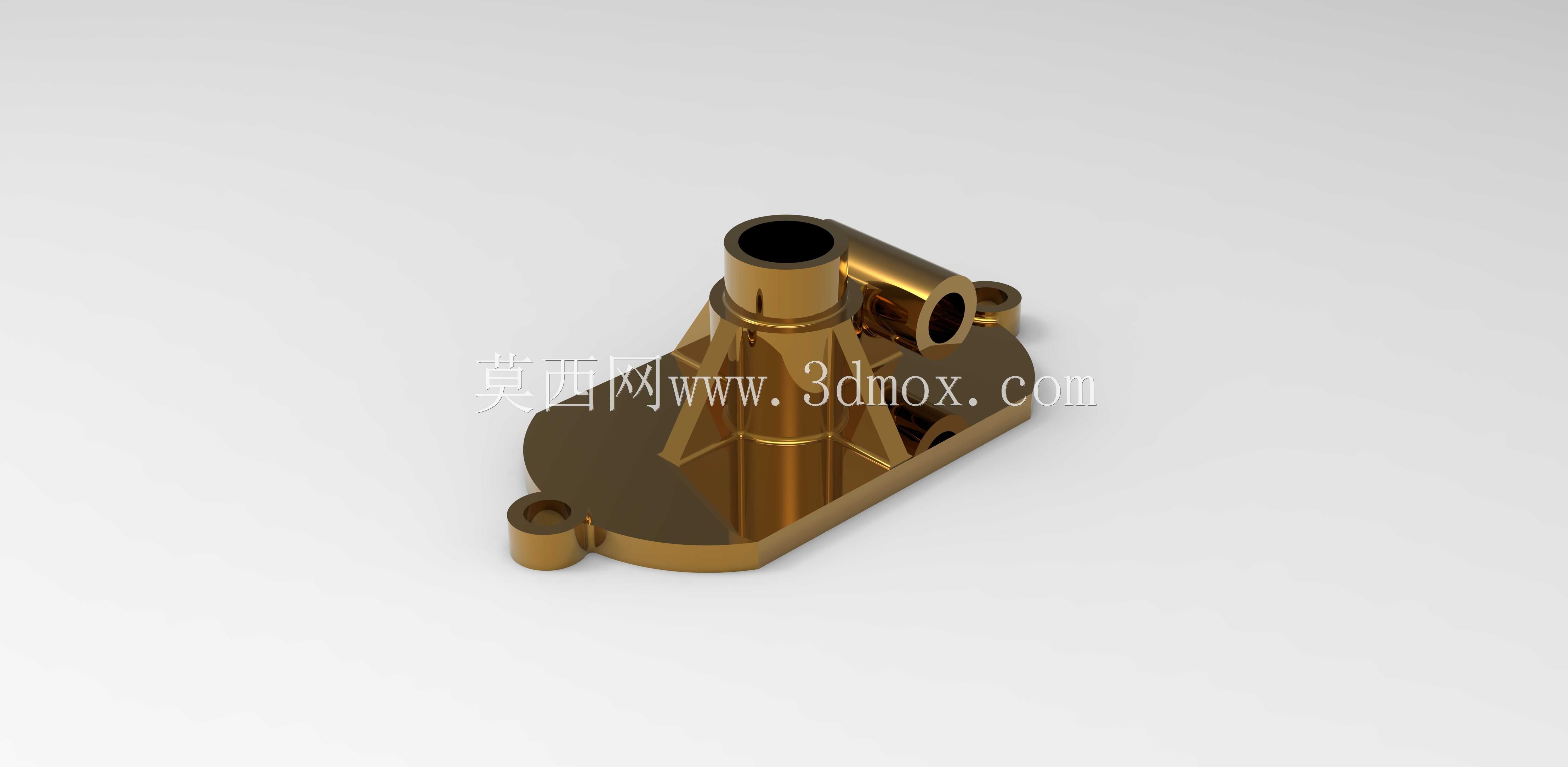

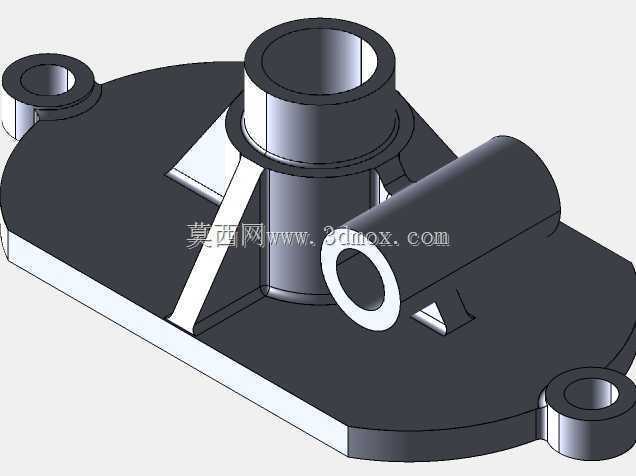

　　在流体输送系统、小型动力单元集成以及模块化设备的管路排布场景中，这类多接口集成式金属基座是承担管路转接、部件定位、流道分配的核心承载构件，区别于单一的直通接头或独立安装座，该零件将垂直主通路口、侧方斜向接口、底部安装定位结构整合为一体，减少了管路系统中分散接头的数量，降低了多节点连接带来的泄漏风险，同时压缩了整体安装空间，在紧凑型液压动力单元、小型气动控制模组、实验台流体分配模块中都能见到这类结构的实际应用。从实际使用需求出发，设计这类零件时首先要明确各接口的通径匹配关系，垂直方向的主通孔作为主流道，内壁需要保证足够的加工光洁度，减少流体经过时的阻力损失，侧方斜置的接口与主流道呈固定夹角，内部流道交汇处做圆弧过渡处理，

　　避免直角转折造成的流道涡流、压力损失以及介质残留问题，尤其是在输送有一定粘度的液压油或者冷却介质时，流道的过渡结构直接影响介质输送的稳定性。零件底部的扇形安装底板是整个构件的安装基准，底板上分布的三个带沉孔的安装凸台，分别对应不同方向的固定点位，安装孔的位置精度需要控制在合理公差范围内，保证基座安装后与对接管路的同轴度，避免强行对接造成的接头密封面偏载、密封件提前失效的问题，凸台的高度略高于底板平面，既可以减少安装时的配合接触面积，降低底板平面度加工要求，也能在安装时给固定螺栓留出足够的压紧空间，保证连接的可靠性。主通路口顶端的加厚凸缘结构，是为了适配管路接头的密封安装需求，凸缘端面需要加工出密封槽或者保证足够的平面度，

　　配合密封圈实现端面密封，相比螺纹直接密封的结构，端面密封的耐压能力更强，在中低压流体输送场景下的密封寿命更长。侧方伸出的圆柱接口外壁做了等直径设计，既可以适配快插接头的安装，也可以加工外螺纹对接硬管管路，接口根部与主体连接位置做了加厚的三角加强筋结构，这部分结构是设计时的强度校核重点，因为侧方接口在接管后会承受管路的重量以及流体脉冲带来的交变载荷，加强筋从侧接口外壁一直延伸到底板平面，将接口处的载荷直接传导到安装底板上，避免接口根部出现应力集中导致的断裂问题。零件整体采用一体化铣削成型的结构设计，相比铸造后再加工的零件，一体化结构的材质致密性更好，没有铸造气孔、砂眼等缺陷，在承压场景下的可靠性更高，当然在设计时也需要考虑加工工艺性，

　　所有的外部棱角都做了倒角处理，既避免加工后锐边划伤操作人员，也减少了零件热处理或者使用过程中的应力集中点。从安装边界来看，这类基座的整体外轮廓需要适配安装工位的空间限制，底板的扇形轮廓是为了避开周边其他零部件的干涉，在有限的安装空间内最大化布置接口数量，主接口的高度、侧接口的伸出长度都需要和周边管路的弯曲半径匹配，避免管路安装后出现过度弯折造成的通径缩小问题。在实际选型应用时，这类集成基座可以替代多个独立接头加安装板的组合方案，减少装配环节的零件数量，降低装配工时，同时因为减少了连接节点，整个管路系统的泄漏点数量大幅降低，后期维护的工作量也相应减少，尤其是在移动类小型设备的管路系统中，集成式结构的抗振性能也比分散连接的结构更有优势，不会因为设备运行过程中的振动造成接头松动。设计过程中还需要考虑不同介质的兼容性，零件的材质可以根据输送介质的类型选择不锈钢、铝合金或者工程塑料，对应不同的防腐、耐压、轻量化需求，流道的通径大小则根据系统的额定流量计算确定，保证介质通过时的流速在合理区间，避免流速过高造成的冲击、噪音以及压损过大问题。安装孔的沉孔深度需要匹配所选固定螺栓的头部高度，保证螺栓拧紧后头部不会高出凸台平面，避免和其他周边部件产生干涉，各接口的同轴度、垂直度公差需要根据对接管路的密封要求设定，对于采用O型圈端面密封的接口，端面的平面度以及与接口轴线的垂直度公差需要控制在较高精度等级，保证密封面能够均匀压紧密封圈，实现可靠密封。
