异形斜切镂空金属机械零件结构设计

　　该异形斜切镂空金属构件，主要面向非标自动化设备的定位支撑、小型工装夹具的模块化连接场景，也可作为精密检测设备的内置配重承力块使用，在小型输送线的侧边挡停机构、电子元器件组装工位的定位基座中也能适配安装。从实际使用场景来看，这类带斜切面与内部镂空的构件，多应用在需要避让周边运动部件、同时兼顾自身减重与结构强度的工位，比如桌面型点胶设备的Z轴安装座旁侧的限位块，或是小型冲压设备的送料轨道侧定位块，既能够通过斜切面实现物料导入时的顺滑导向，又能通过内部镂空结构容纳小型传感器的走线或是微型气缸的安装空间，避免额外设计外接支架带来的装配累积误差。

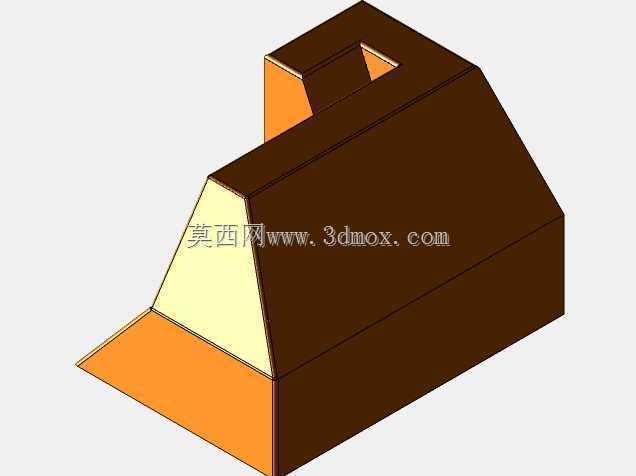

　　设计过程中，首先从安装边界的约束出发，构件底部为平整安装面，预留的安装孔位间距适配常规40系列铝型材的槽口间距，可直接通过T型螺栓固定在型材工作台上，无需额外加工转接板；整体外轮廓的最大宽度控制在80mm以内，高度不超过100mm，斜切面的倾斜角度经过反复校核，匹配常规小型物料的导入角度，避免物料输送过程中出现卡滞。内部镂空结构并非简单的减重挖槽，其槽腔的内壁做了1.5mm的壁厚加强，槽口边缘做了0.5mm的倒角处理，既能够容纳直径6mm以下的气管或是传感器线缆穿过，也能在构件承受侧向冲击力时，通过槽腔的加强筋结构分散应力，避免尖角处出现应力集中导致的构件变形。

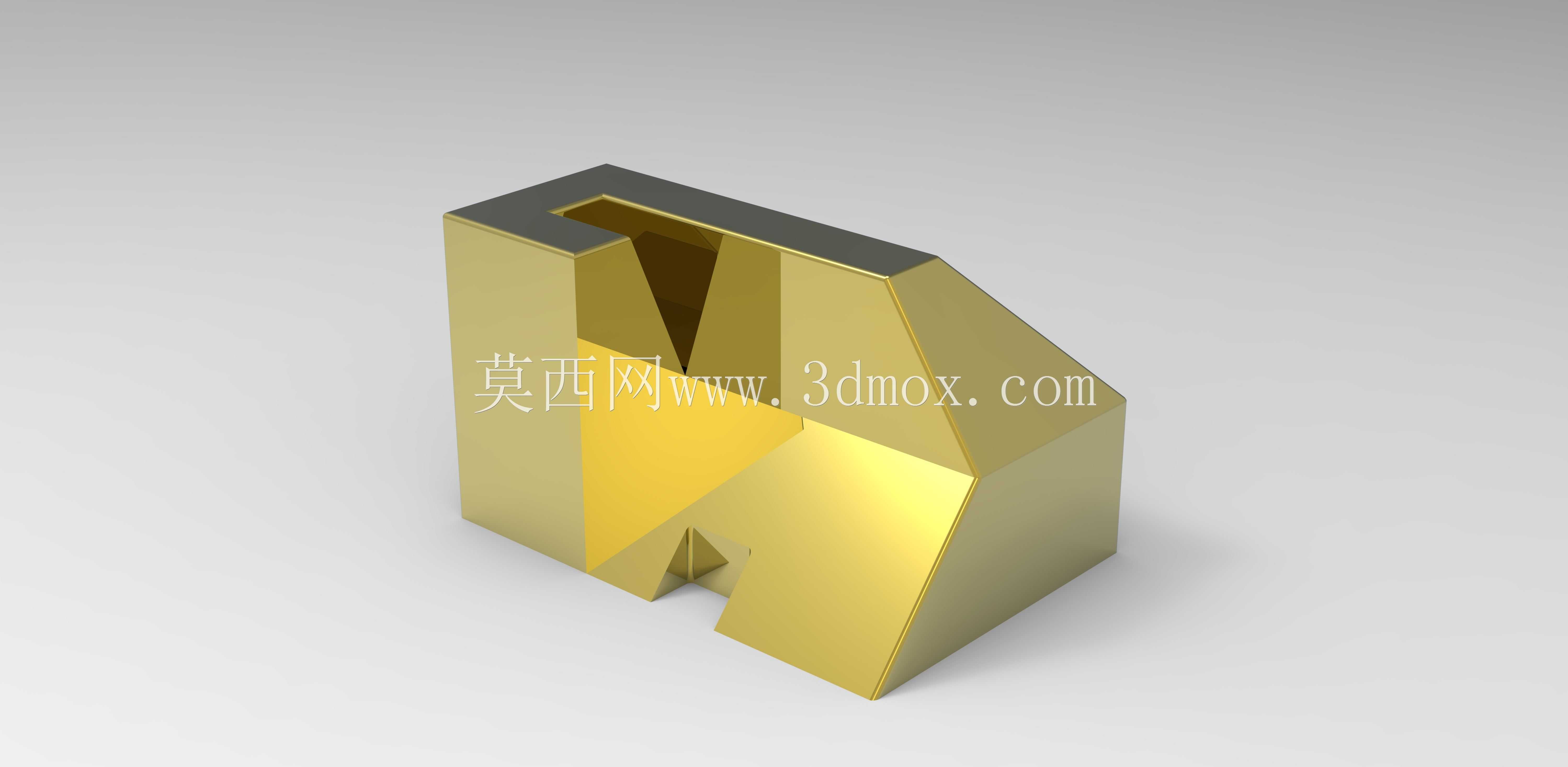

　　从功能特性来看，构件的外露金属面做了光亮镀层处理，一方面是提升表面耐磨性能，在长期与物料接触的斜切面上减少划痕产生，另一方面也能在洁净车间的使用场景中避免锈蚀掉屑，适配电子组装、食品包装前段输送等对洁净度有一定要求的工位。构件的顶部平面做了0.02mm的平面度公差控制，可作为小型检测传感器的安装基准面，无需额外打磨调整即可保证传感器的检测精度；侧面的垂直面与底部安装面的垂直度公差控制在0.01mm以内，在作为挡停块使用时，能够保证被挡停的物料端面与输送方向垂直，避免出现物料偏斜导致的后续工位定位偏差。

　　设计思路上没有采用常规的方块式定位块结构，而是结合实际工位的避让需求做了斜切与镂空的整合，最初的方案是采用实心方块加外接走线槽的结构，不仅整体重量偏大，安装后会占用更多的工位空间，外接的走线槽还会与周边的气管接头产生干涉，经过三次结构迭代后，将走线空间整合到构件内部，同时把导向用的斜切面与构件本体做成一体化结构，减少了装配零件的数量，也降低了多个零件装配带来的公差累积。在壁厚设计上，针对承力较大的底部安装区域做了局部加厚，厚度达到5mm，而不受侧向力的斜切面区域壁厚控制在2mm，在保证整体结构强度满足150N侧向冲击力不发生塑性变形的前提下，尽可能降低构件的整体重量，减少安装时对铝型材工作台的负载。

　　安装边界方面，构件底部的两个安装孔为沉头孔设计，适配M5的内六角螺栓，沉头深度控制在3mm，保证螺栓安装后头部不会突出安装面，避免影响构件与安装基面的贴合度；构件的后侧垂直面与安装孔的中心距控制在20mm，安装后后侧与铝型材的边缘预留足够的空间，方便扳手拧紧螺栓，不会出现操作空间不足的问题。内部镂空槽的底部预留了直径3mm的出线孔，线缆从槽腔内部穿过出线孔后可直接沿铝型材槽口布线，不会出现线缆外露被运动部件刮蹭的情况。斜切面的最低处距离安装基面的高度为15mm，刚好匹配常规小型输送线的皮带面高度，物料从输送线过来时能够顺着斜切面顺滑滑到定位位置，不会出现磕碰台阶的情况。

　　在实际加工适配性上，该构件的所有棱角处都做了最小0.2mm的倒角，既避免加工后出现锋利的边角划伤操作人员，也能在CNC加工过程中减少刀具的磨损，所有加工面的粗糙度控制在Ra1.6以下，保证安装贴合面的接触精度，非加工面的粗糙度控制在Ra3.2即可，不需要额外的抛光处理，平衡加工成本与使用性能。
