L型带铰接孔安装式机械支撑连接构件

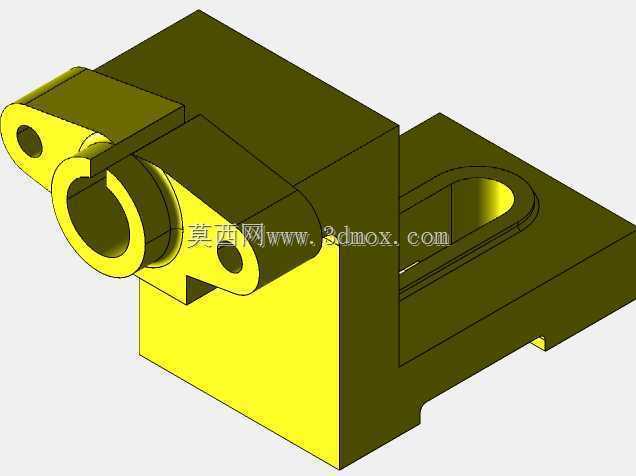

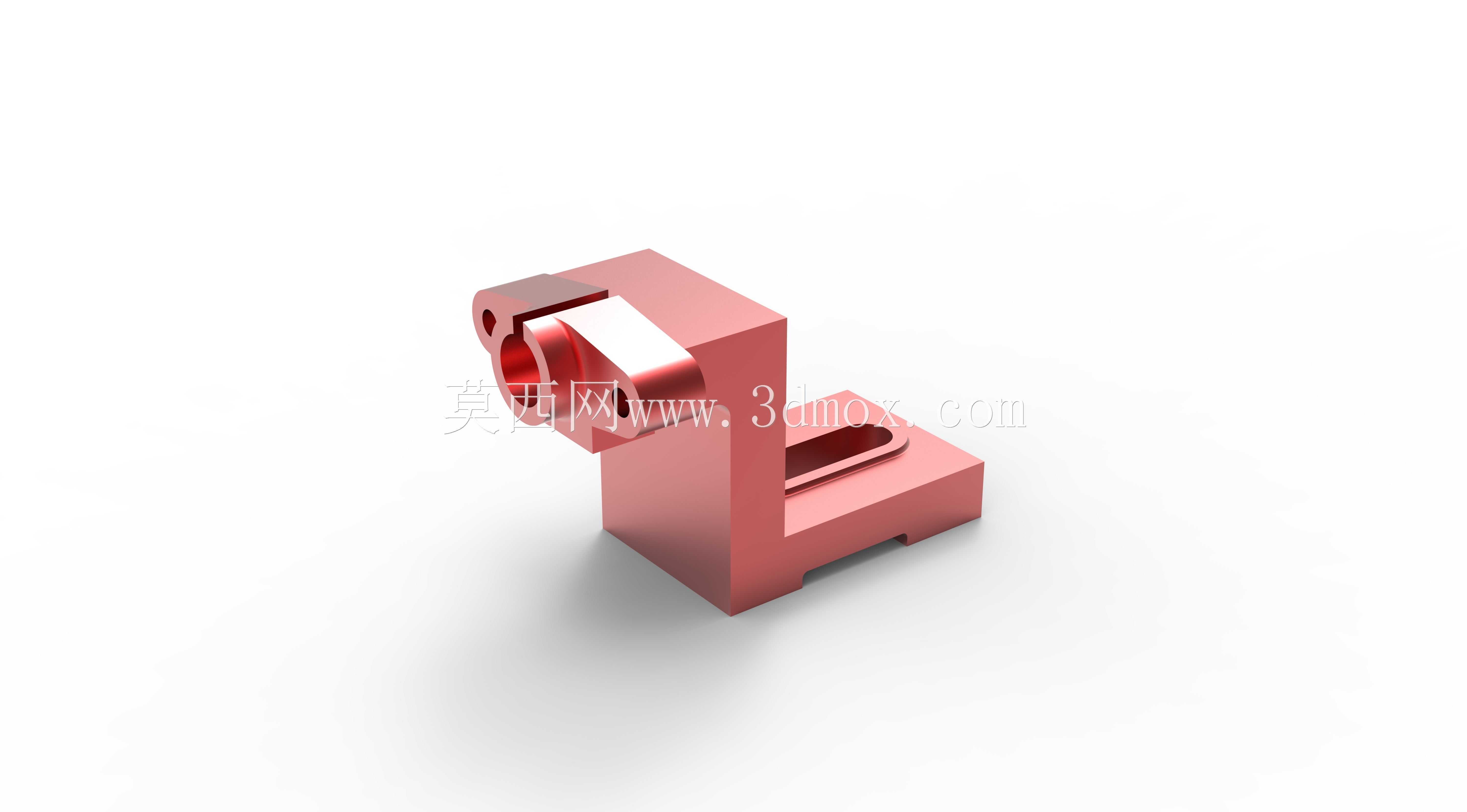

　　这类L型结构的支撑连接构件，在轻工自动化输送线、小型专用工装夹具台、台式检测设备的机架内部应用十分普遍，多数时候承担着相邻功能模块之间的载荷传递、位置限定以及铰接转动副的基座功能，并非通用标准件，需要根据配套设备的安装空间、载荷参数做针对性结构设计。从结构布局来看，构件整体采用直角L型的分体承载设计，竖直段上部集成了带贯通孔的铰接耳结构，孔内壁做了适配销轴的公差预留，可直接穿入标准销轴实现与摆臂、连杆类活动构件的铰接配合，铰接耳外侧额外做了加厚凸台，用来抵消铰接部位长期往复转动带来的局部应力集中，避免孔口位置出现疲劳开裂的问题；竖直段的侧面开有内凹的减重槽，在不降低整体结构刚性的前提下，尽可能减少零件的整体重量，降低材料消耗。

　　水平段作为整个构件的安装固定基础，底部设置了两条平行的定位凸台，对应安装基面可以加工匹配的定位槽，安装时凸台嵌入槽内即可完成X、Y两个方向的位置限定，不需要额外做打表找正，能大幅缩短现场装配的调校时间；水平段上预留的沉头安装孔位置，经过受力点优化，孔位分布在载荷传递路径的两侧，固定螺栓锁紧后不会因为长期受交变载荷出现松动偏移。设计过程中首先要明确构件的承载边界，铰接孔位置需要承受的径向摆动力、水平安装面需要承受的倾覆力矩是核心计算依据，竖直段与水平段的衔接位置做了大圆角过渡处理，避免直角位置出现应力集中导致的断裂风险，所有外露棱边都做了0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点。

　　从安装适配性来看，这类构件的竖直段高度、水平段长度都可以根据配套设备的内部空间做等比例调整，铰接孔的内径尺寸可以根据配套销轴的直径做适配修改，不需要改动整体的受力结构逻辑；零件的材质可选范围较广，常规载荷工况下采用45号钢做表面发黑处理即可满足防锈和强度要求，有轻量化需求的场景也可以采用6061铝合金做硬质阳极氧化处理，耐磨性能完全可以满足铰接部位的长期往复转动需求。实际装配使用时，需要先将水平段底部的定位凸台与安装基面的定位槽对齐，穿入内六角沉头螺栓按照对角顺序逐步锁紧，锁紧扭矩根据螺栓规格匹配对应数值，避免扭矩过大导致安装段变形；铰接孔内可以根据转动频率选择加装铜套或者滚针轴承，进一步降低铰接部位的磨损量，

　　延长构件的整体使用寿命。这类构件虽然结构不算复杂，但在设备中属于核心的受力连接部件，一旦出现变形或者断裂，会直接导致相连的活动构件出现位置偏移，影响整台设备的运行精度，因此设计阶段除了基础的结构建模，还需要针对铰接部位的受力做有限元应力校核，确认最大应力值低于材料的许用应力，同时预留足够的安全系数，避免长期运行出现疲劳失效。
