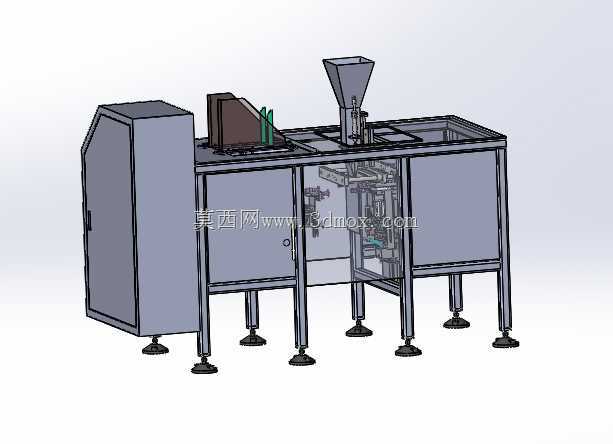

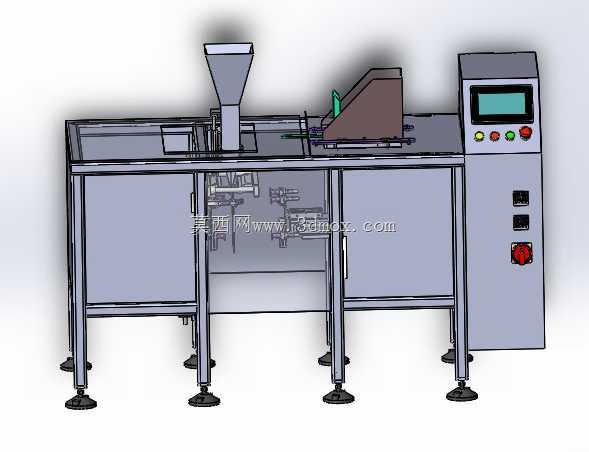

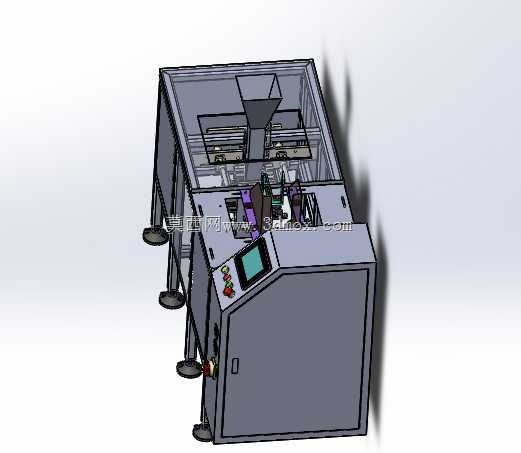

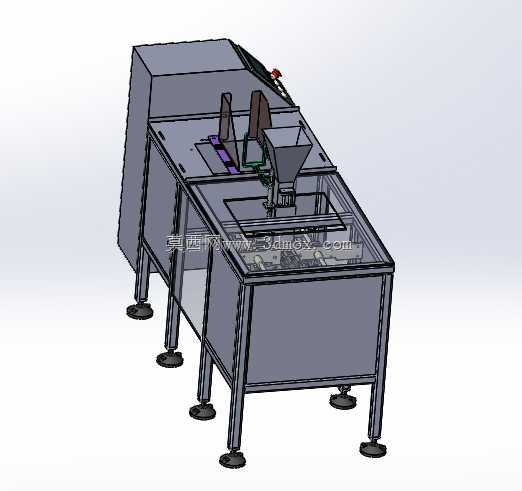

全自动单工位给袋包装设备结构设计

食品包装车间里，预制袋取送环节的卡袋、对位偏差问题，一直是拖累产线稼动率的核心痛点，这款单工位给袋设备的结构设计，刚好对准这些现场频发的故障点做了针对性优化。料斗下方的出料口做了缩口导向处理，和下方开袋工位的垂直对位公差控制在0.2mm以内，避免颗粒、粉体物料灌装时撒漏到袋口封合区，省去后续人工清理封边的冗余工序。机身侧方的控制柜体和主机架采用分体式装配结构，中间预留20mm的检修间隙，电气元件的走线全部从机架方管内部穿行，既避免车间清洁时的水汽、粉尘侵蚀线路，也能在更换按钮、触控屏时不用拆解主体钣金，大幅压缩日常维护的停机时长。取袋机械臂的摆臂转轴处选用了免维护的自润滑轴承，配合限位块的软质缓冲垫，摆臂往复运动的冲击噪音比常规结构低12分贝，长时间高速运行也不会出现转轴旷量导致的取袋位置偏移。机架底部的可调脚杯做了加大底盘设计，单脚承重可达80kg，即使在车间地面不平整的情况下，也能快速调平设备，避免灌装工位因为机身倾斜出现物料偏载、袋身歪斜的问题。封合工位的热封块做了分体式纹路设计，横封和竖封的压力可以独立调节，针对不同厚度的PE、复合膜材质，能快速匹配对应的压合参数，不会出现薄袋烫穿、厚袋封合不牢的问题。开袋用的真空吸盘安装座做了腰型孔调节结构，针对不同宽度的预制袋，不用更换定制工装，只需要松开固定螺丝调整吸盘间距就能快速适配，换产时间比传统结构缩短60%以上。设备的传动部分全部布置在机身下半部分的密封仓内，外侧加装可拆卸的透明亚克力防护门，既能直观观察同步带、齿轮的运行状态，也能避免操作人员误触转动部件，符合车间生产的安全规范。出料端的导料板做了向下15度的倾斜角度，表面抛光处理粗糙度达到Ra0.8，包装完成的成品袋能顺滑滑落到下一工序的输送线上，不会出现卡袋、滞留在设备内部的情况。
