步进驱动全自动外科口罩生产设备结构

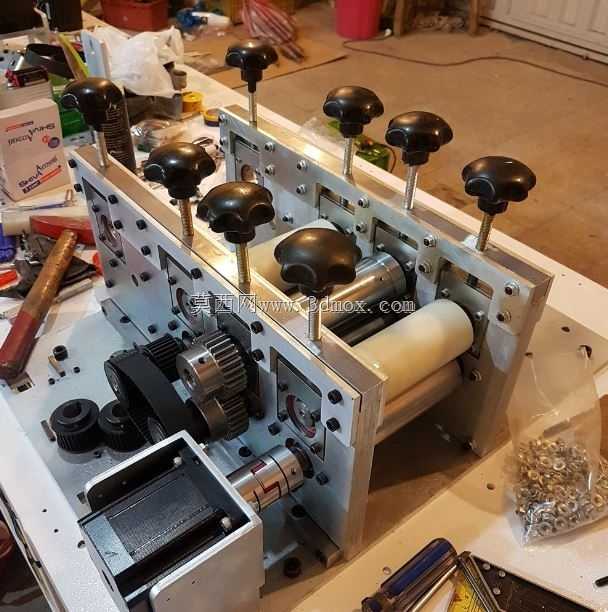

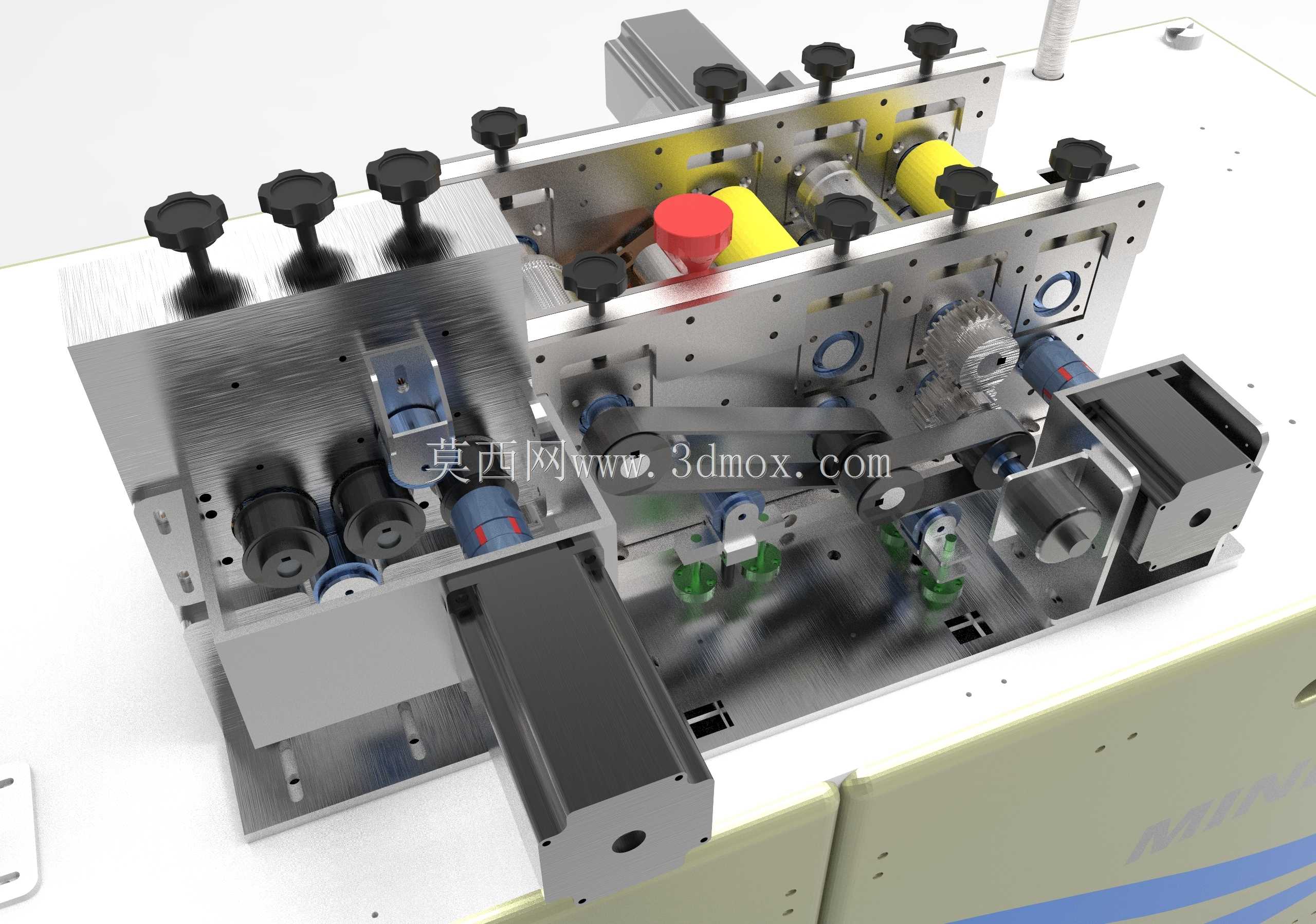

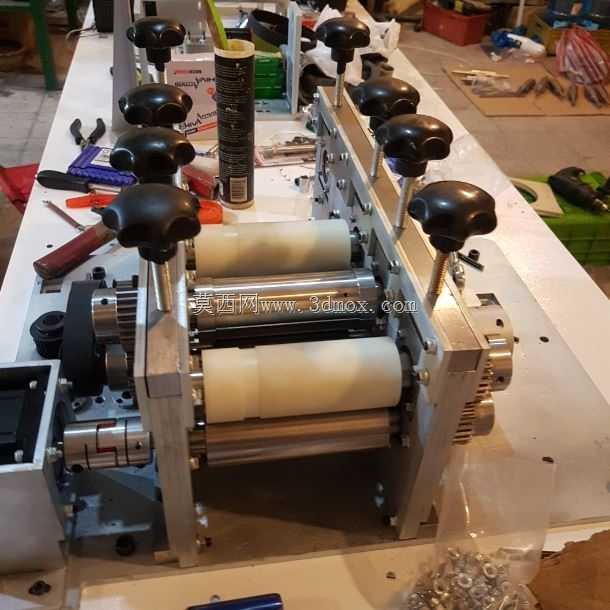

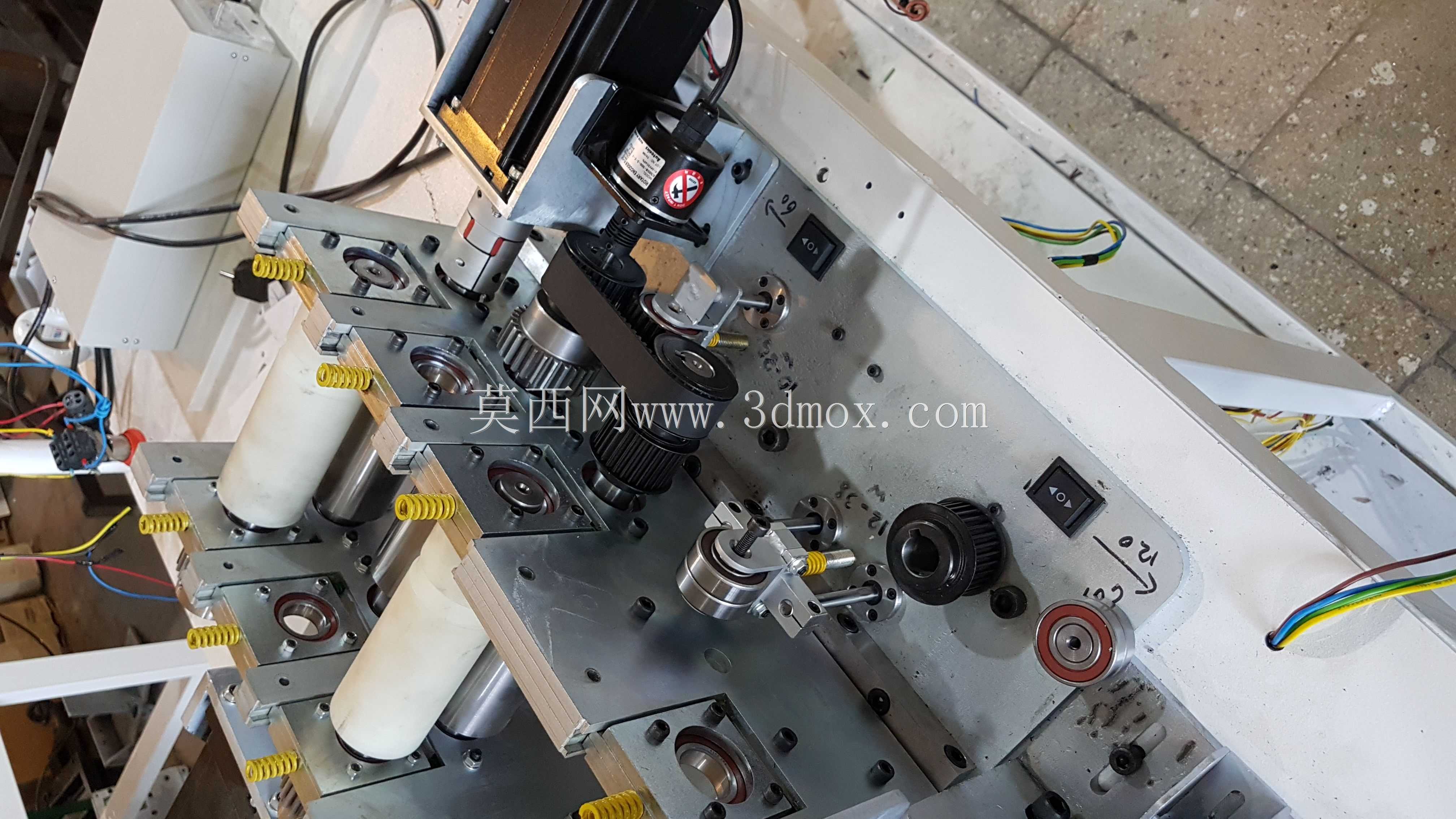

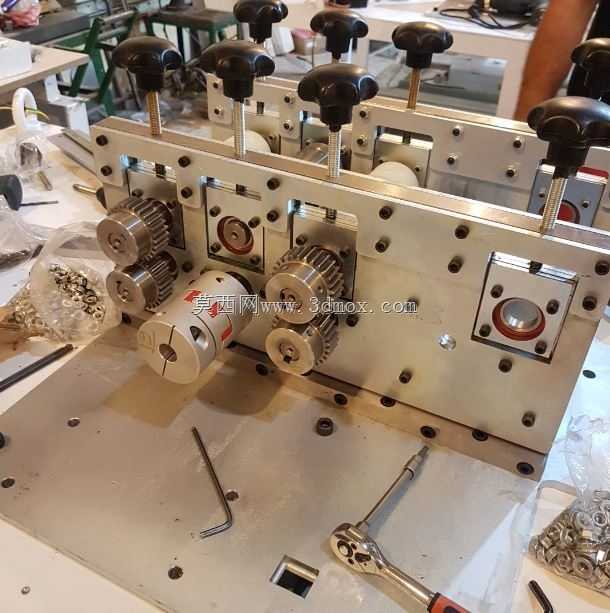

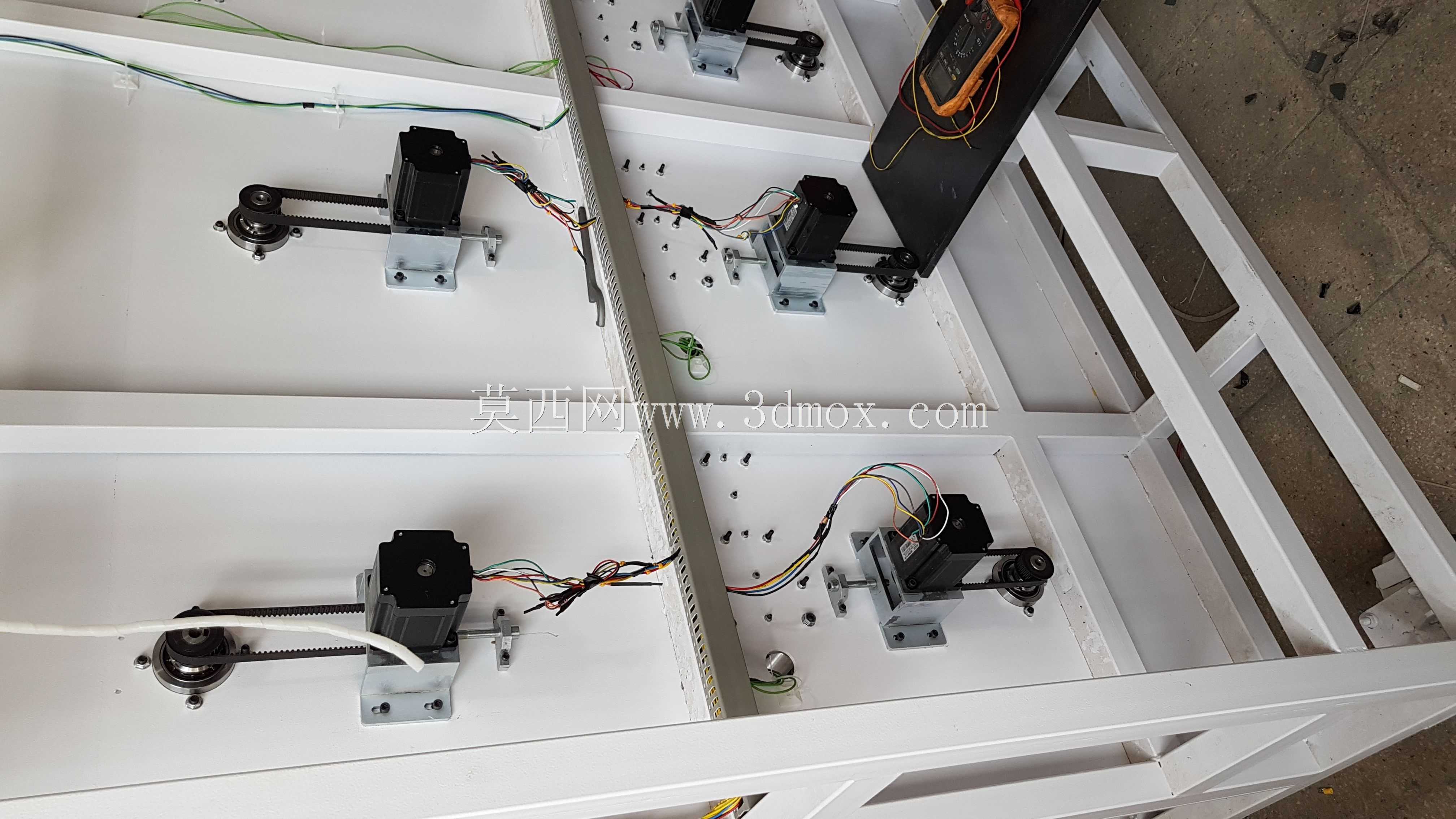

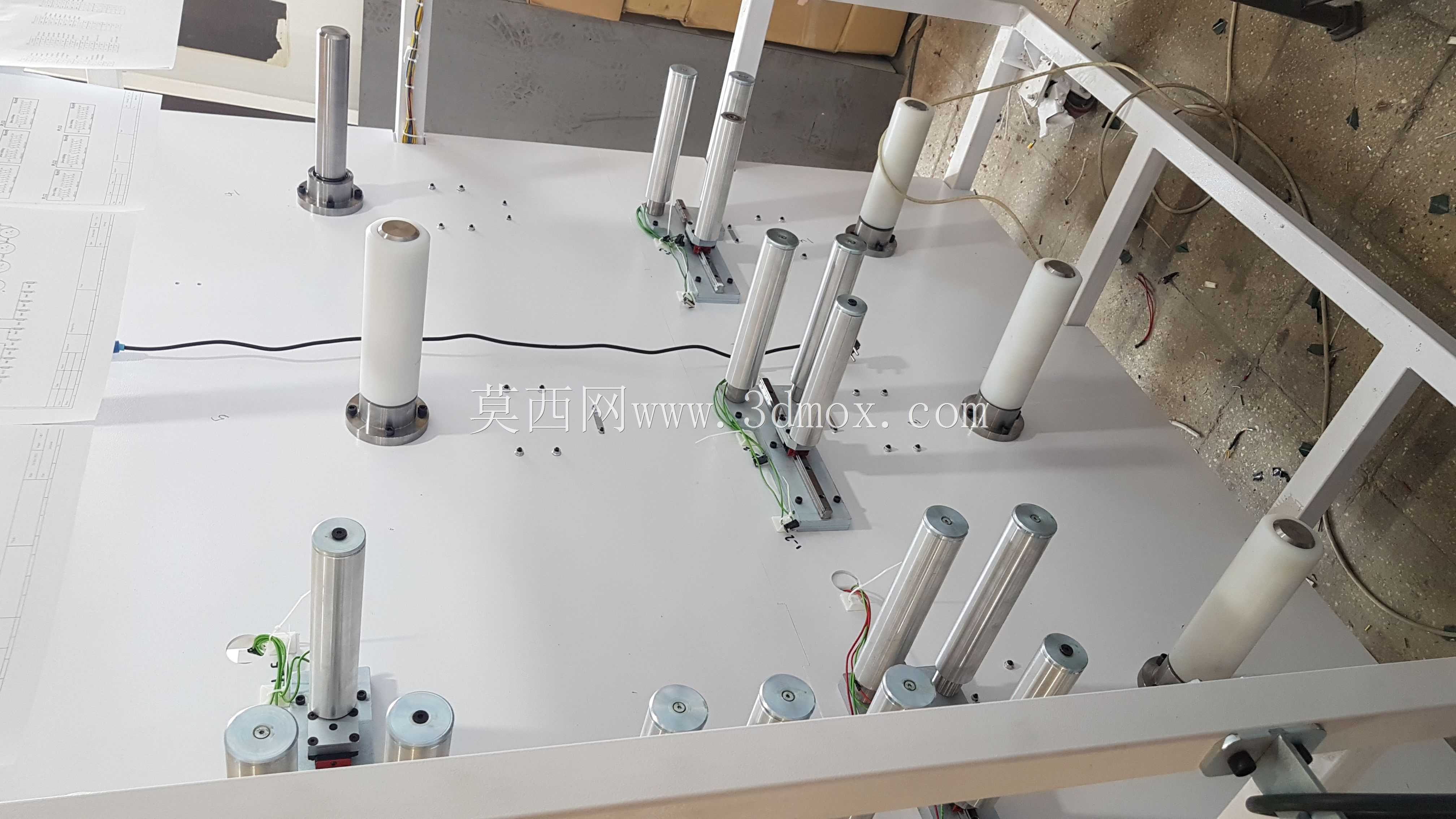

多工位辊轴平行度偏差超0.02mm就会导致口罩面料走偏、耳带焊接错位，是这类口罩生产设备落地加工最容易踩的坑。这款设备的调节手轮全部采用细牙螺杆传动，每旋转一圈辊轴进给量仅0.5mm，能在装配阶段逐点校准每一组压辊的间隙，适配不同厚度的无纺布、熔喷布层压需求，避免面料过压脆化或者压合不牢的问题。辊轴表面做了硬质阳极氧化处理，粗糙度控制在Ra0.8以下，既不会勾拉丝质面料，长期连续运转也不会出现粘胶积料的情况，减少生产过程中的停机清理频次。传动侧的同步带轮与齿轮组采用错位排布，同步带预紧力调整座预留了3mm的调节余量，就算皮带长期运转出现轻微拉伸，也不用拆解整个传动箱就能快速张紧，齿轮啮合间隙控制在0.1mm以内，既保证传动精度不会出现辊轴转速差，又避免过紧啮合导致的运转噪音和齿面磨损。设备的主体安装板采用6061铝合金整板铣削而成，所有轴承安装孔的位置度公差控制在0.01mm以内，不用额外加装定位销就能保证各组件的装配同轴度，减少现场安装的配作工序。进料端的导向挡边采用快拆式设计，更换不同幅宽的面料时只需要松开两颗星型把手就能调整宽度，不用工具就能完成操作。出料侧的导料板做了15度的倾斜倒角，成型后的口罩能顺着斜面自然滑落到收料盒里，不会卡在辊轴缝隙里。所有电气走线都藏在安装板的背面线槽里，线槽边缘做了翻边钝化处理，不会刮破线缆绝缘层，线槽盖板采用卡扣式固定，检修的时候不用拧螺丝就能快速打开。压辊两端的轴承采用带密封盖的深沟球轴承，能阻挡生产过程中产生的纤维碎屑进入轴承滚道，延长轴承的更换周期。手轮的握柄部分包了防滑橡胶，调试的时候手上沾了少量油污也不会打滑，每一组手轮旁边都预留了刻度牌安装位，调试完成后可以直接标记当前的间隙数值，下次换产的时候直接对应刻度调整就行，不用反复试机校准。设备底部的安装脚座采用可调式橡胶减震脚，能抵消步进电机高速运转产生的轻微震动，避免设备移位或者震动导致的面料走偏。
