卷材进料式圆形纸品裁切设备结构设计

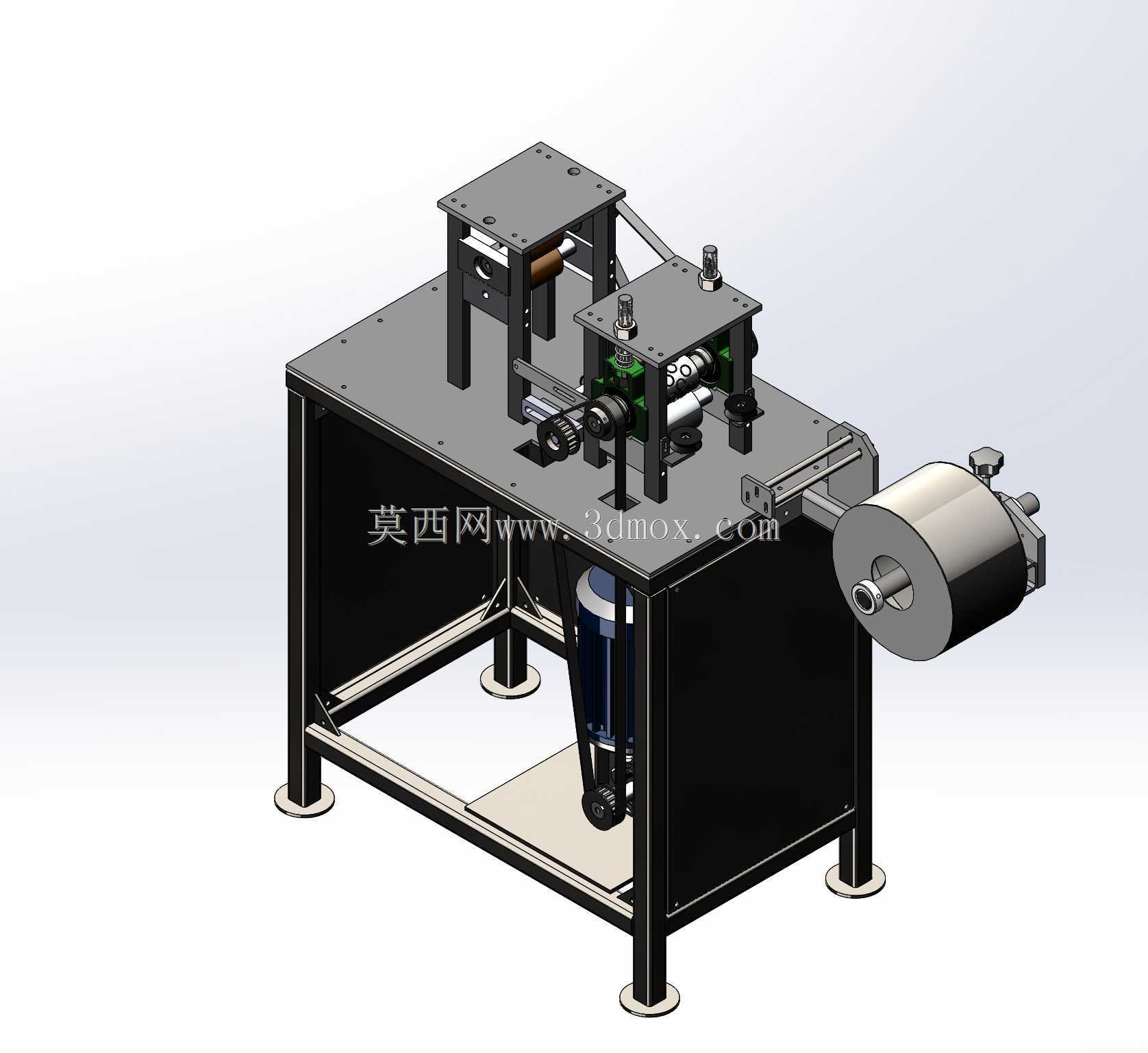

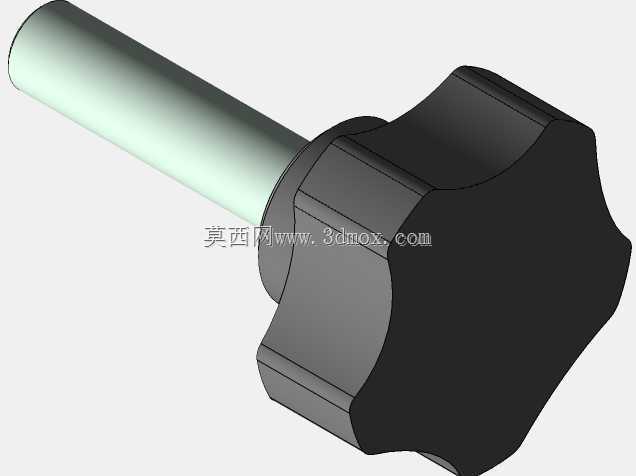

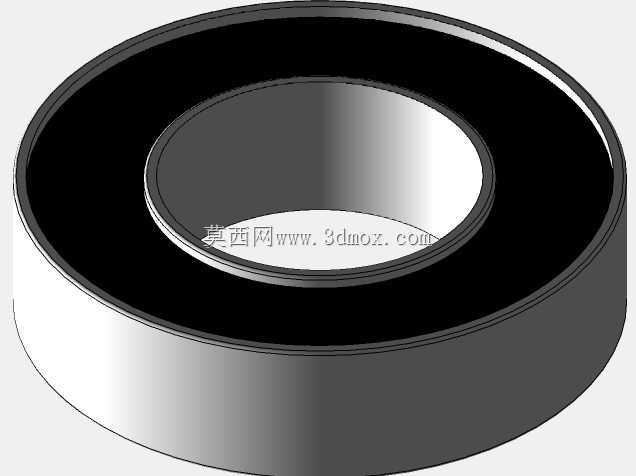

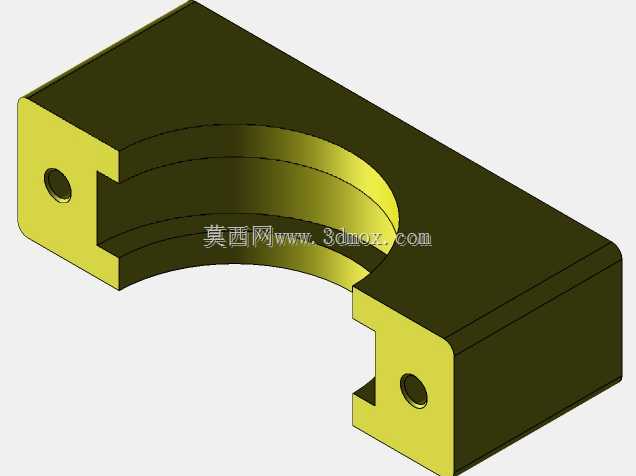

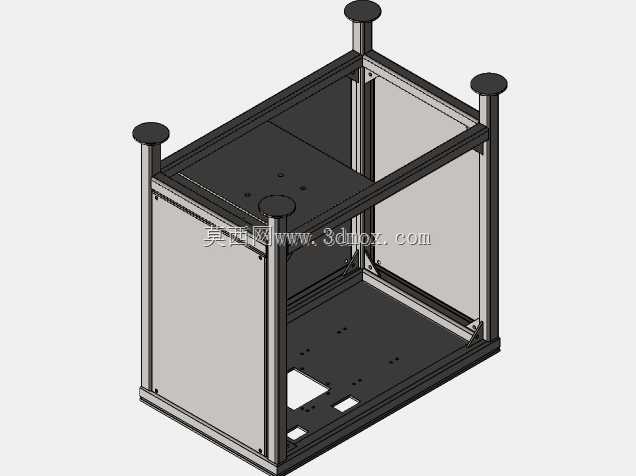

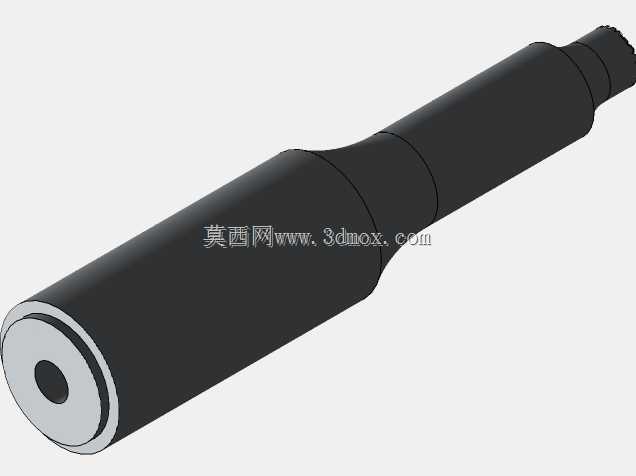

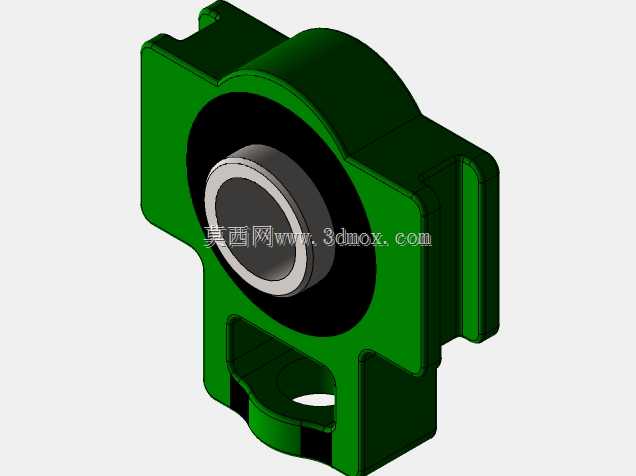

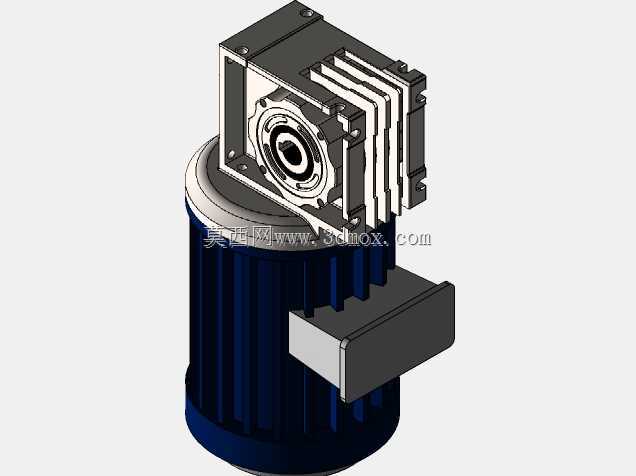

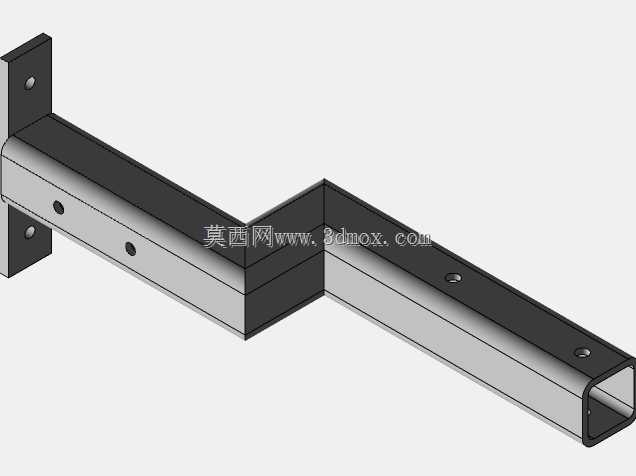

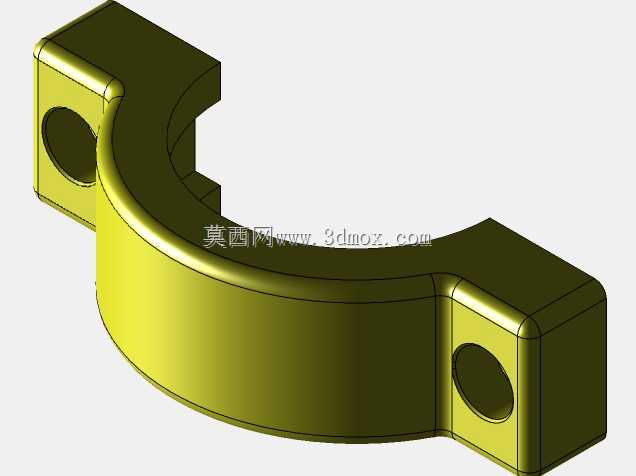

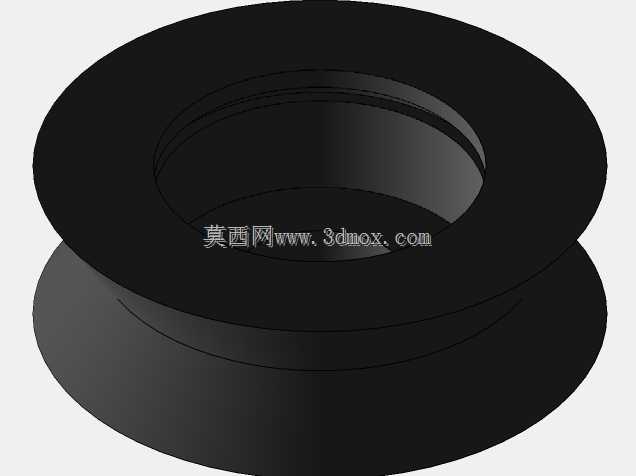

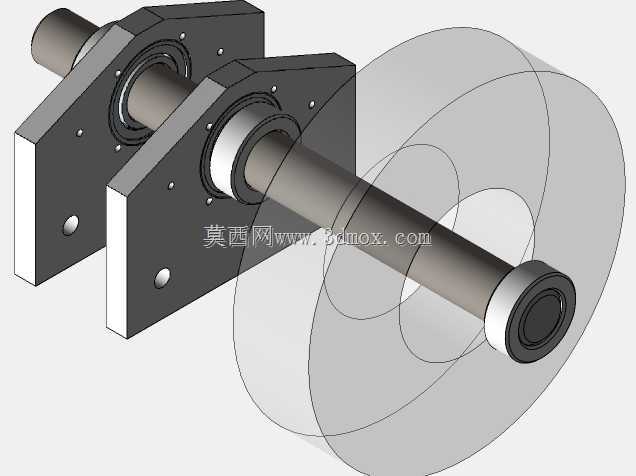

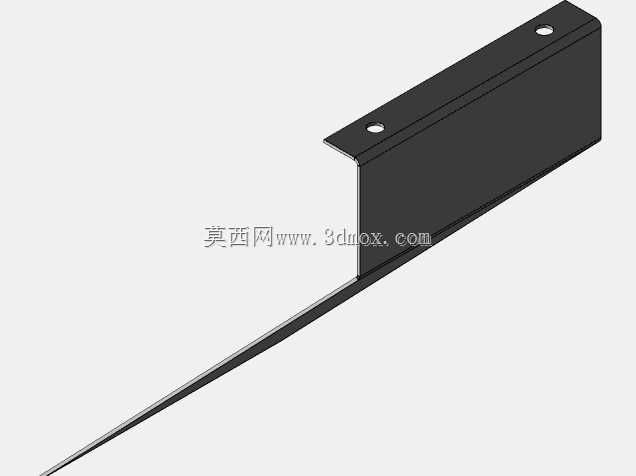

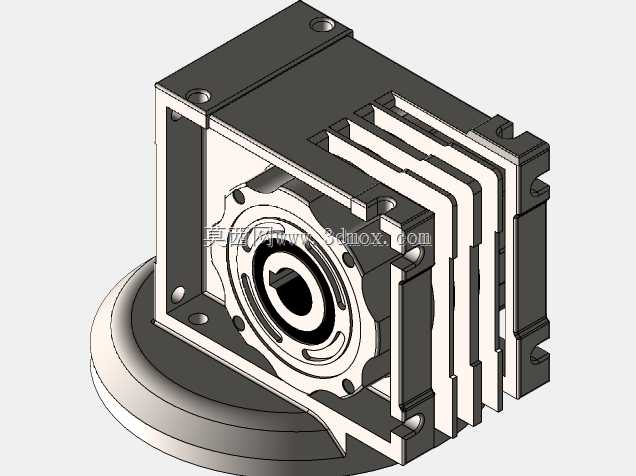

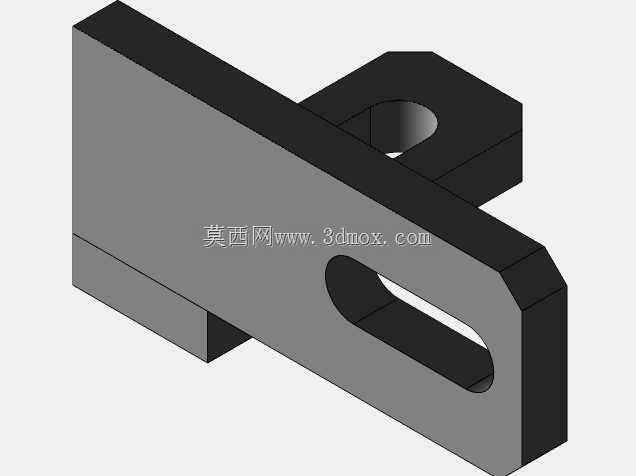

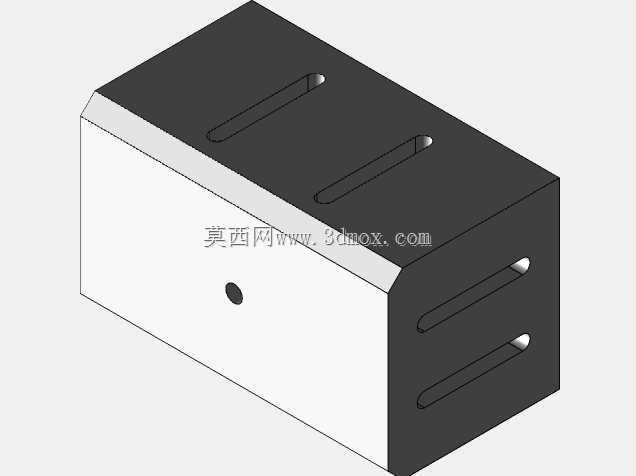

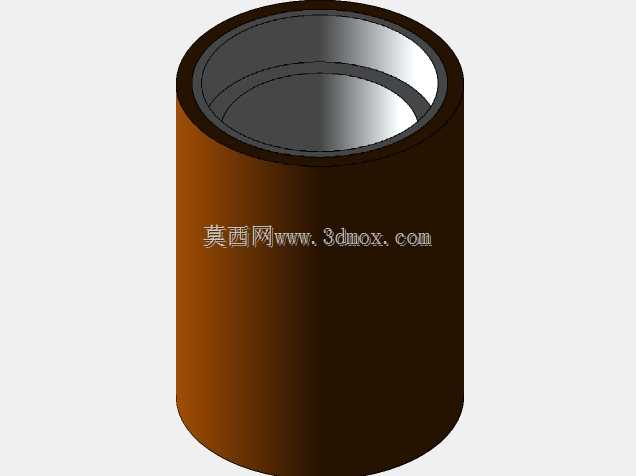

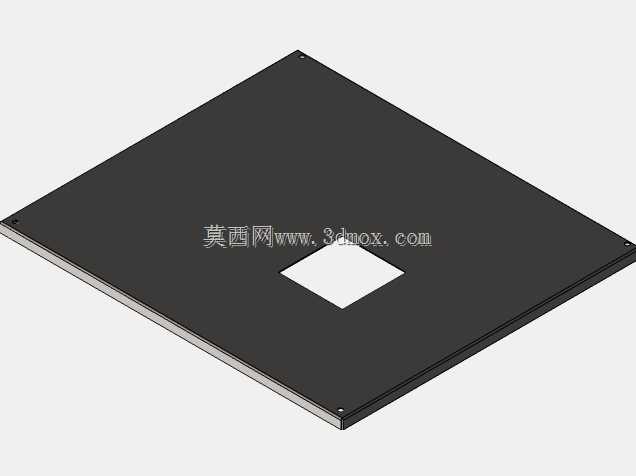

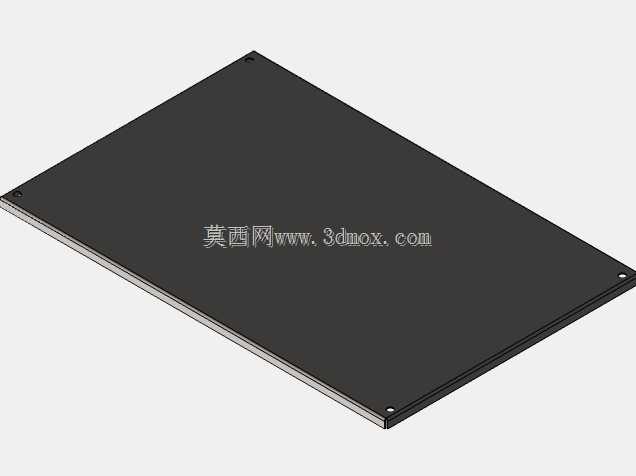

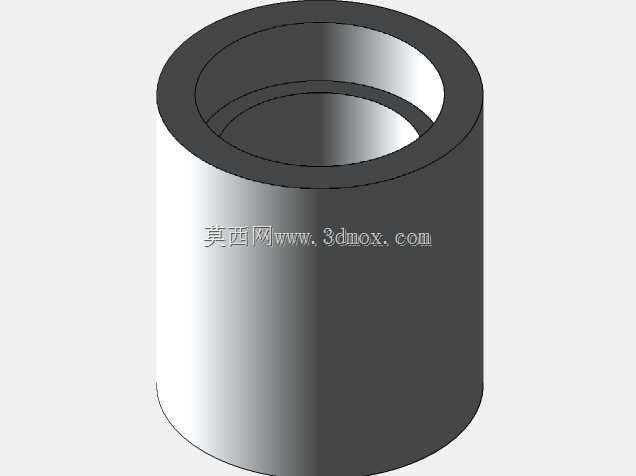

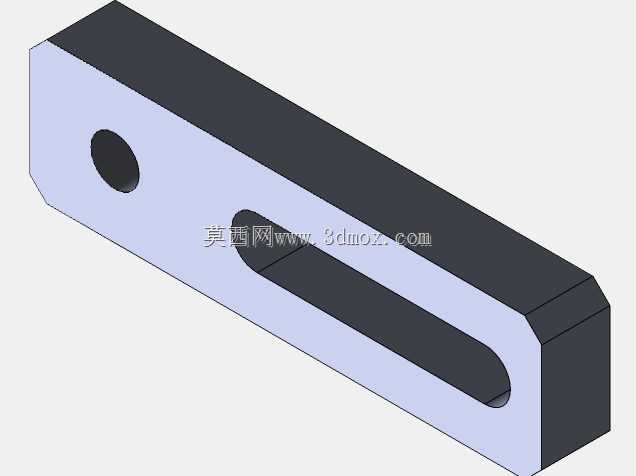

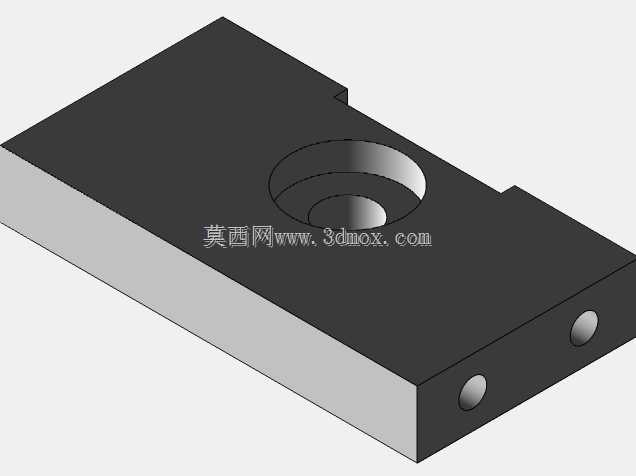

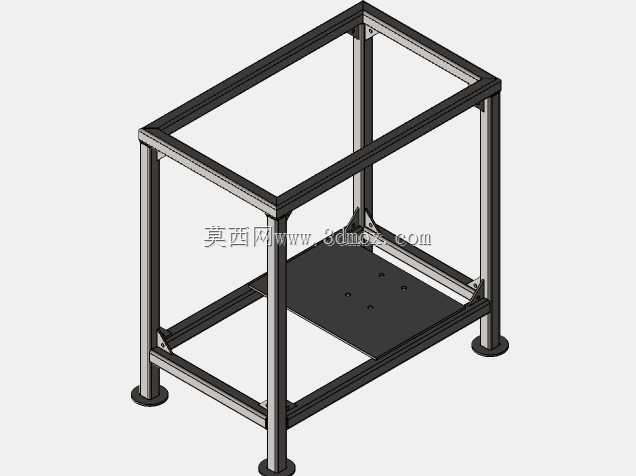

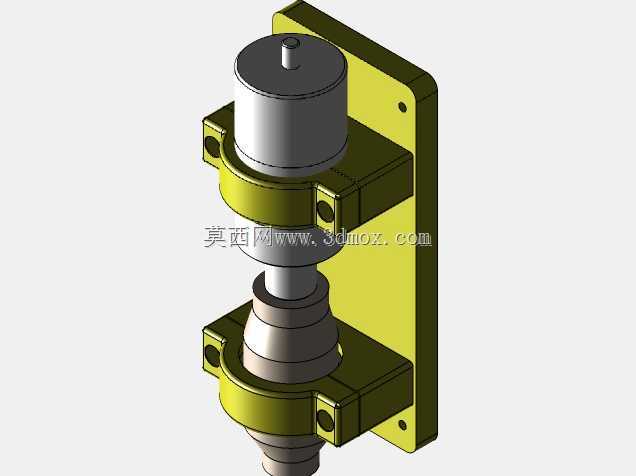

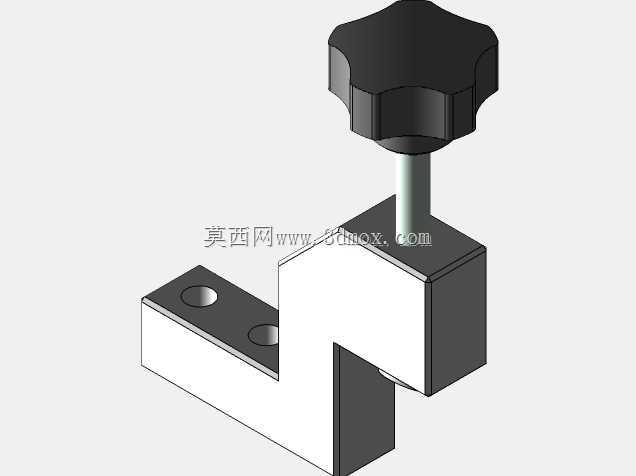

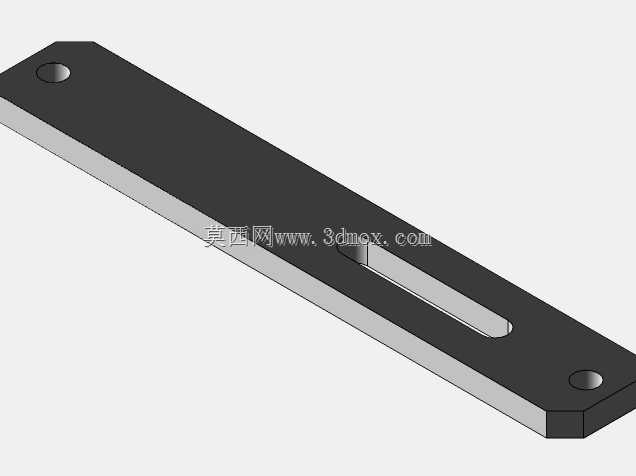

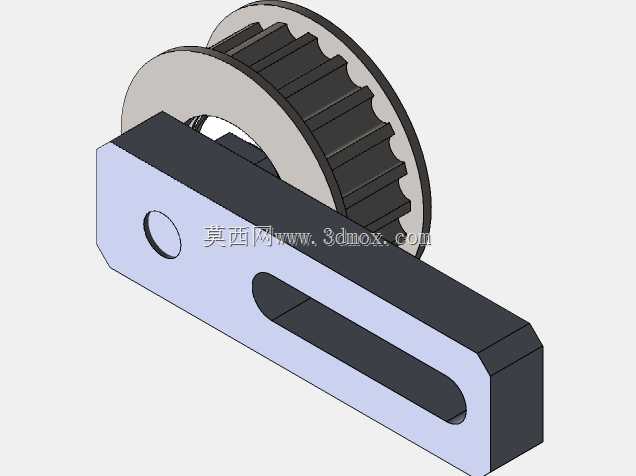

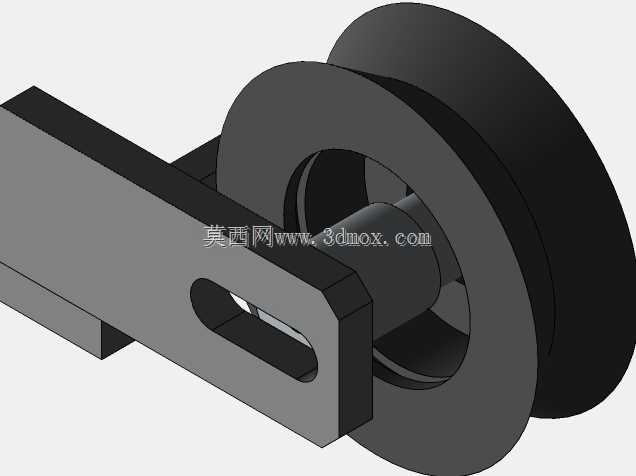

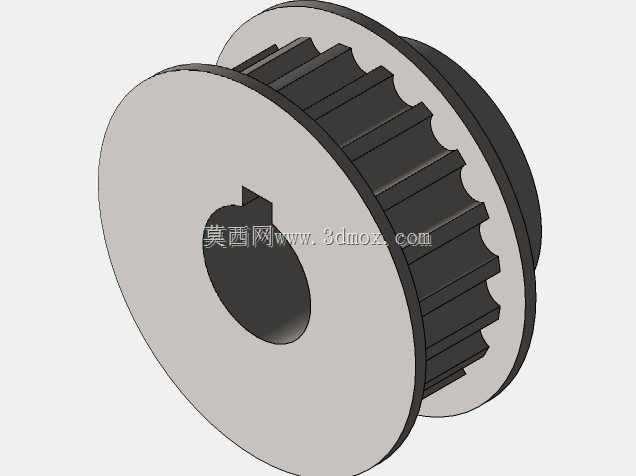

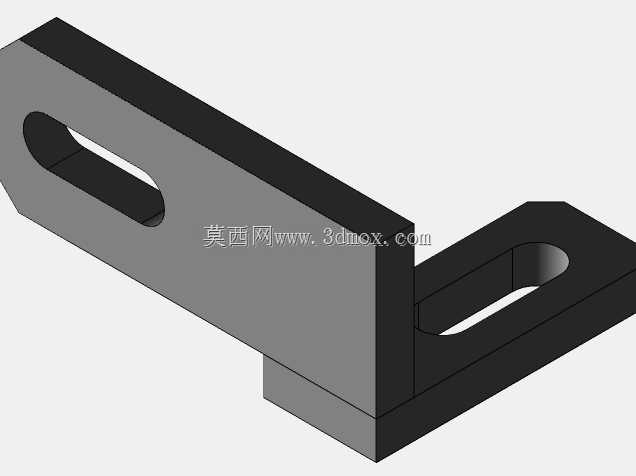

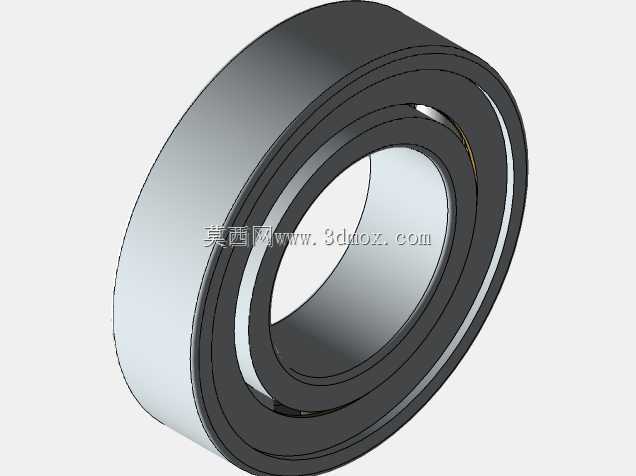

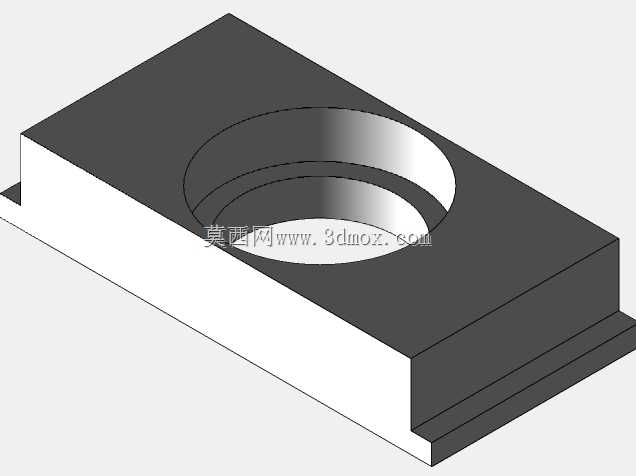

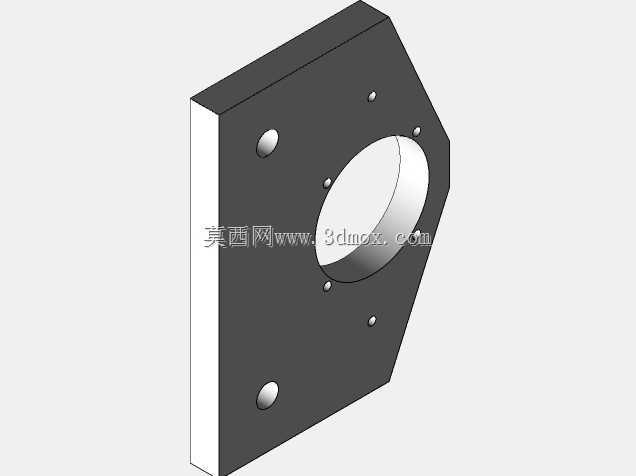

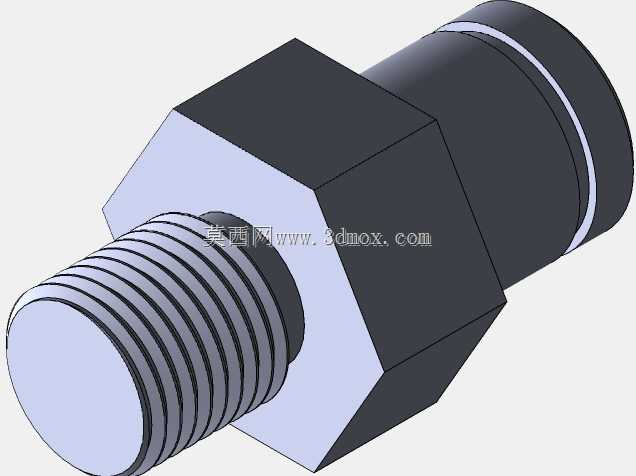

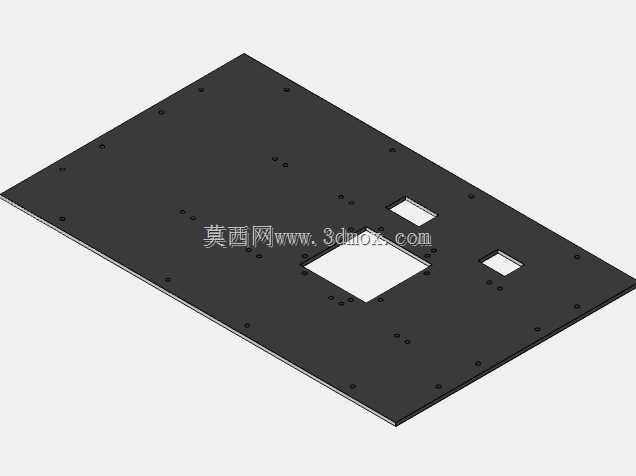

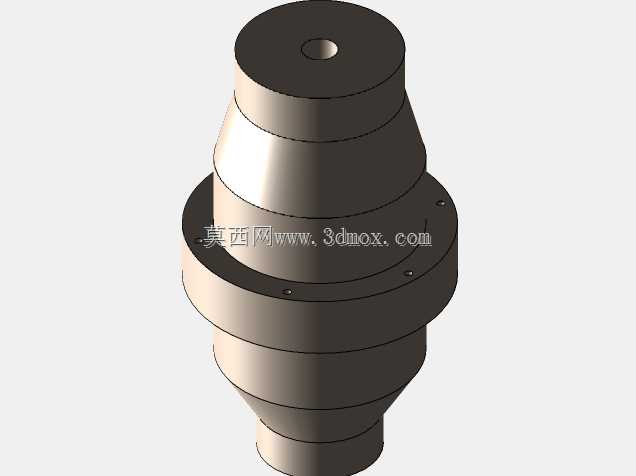

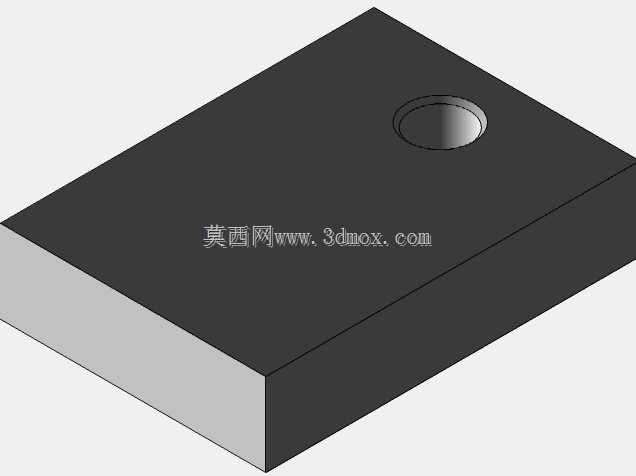

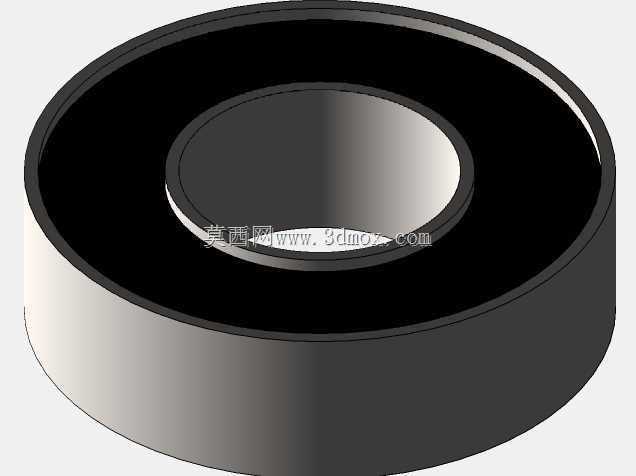

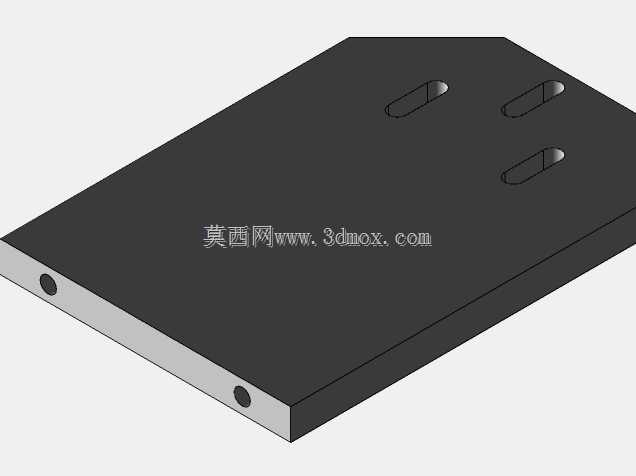

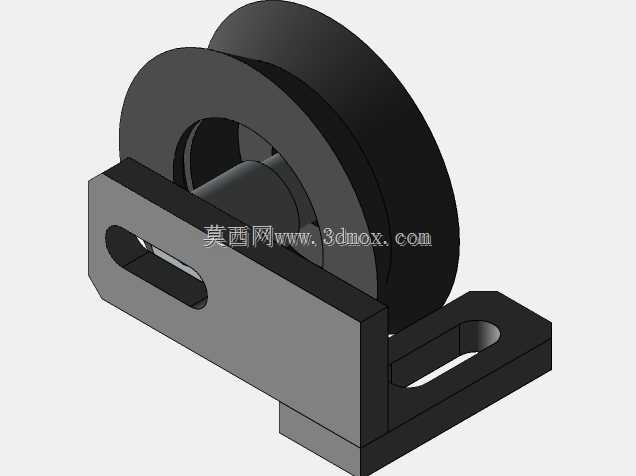

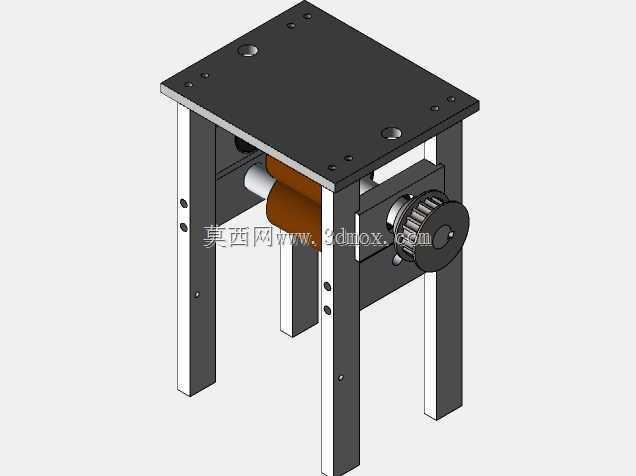

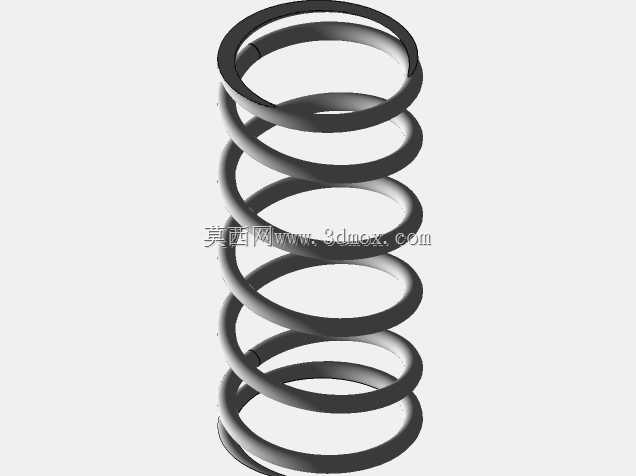

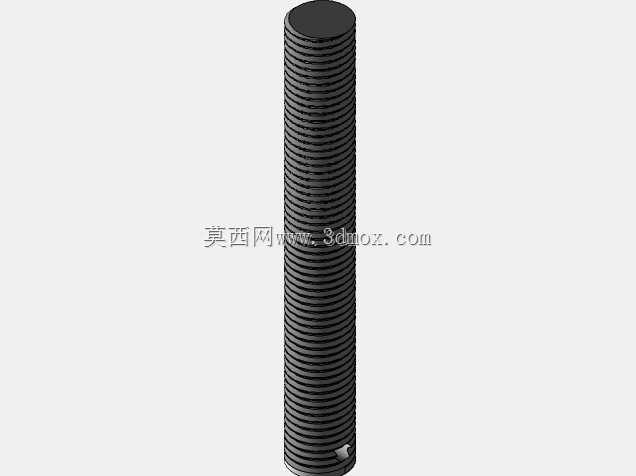

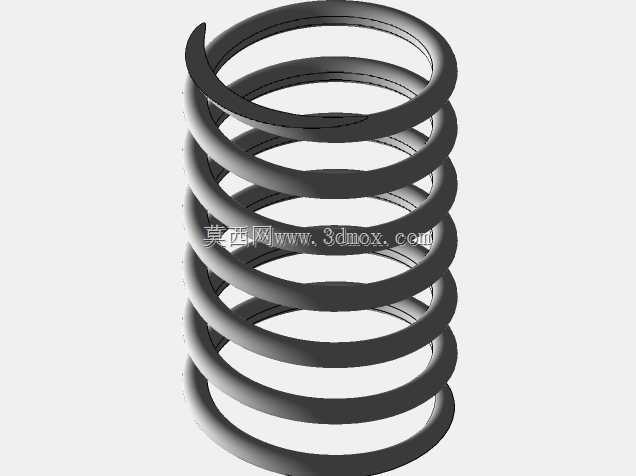

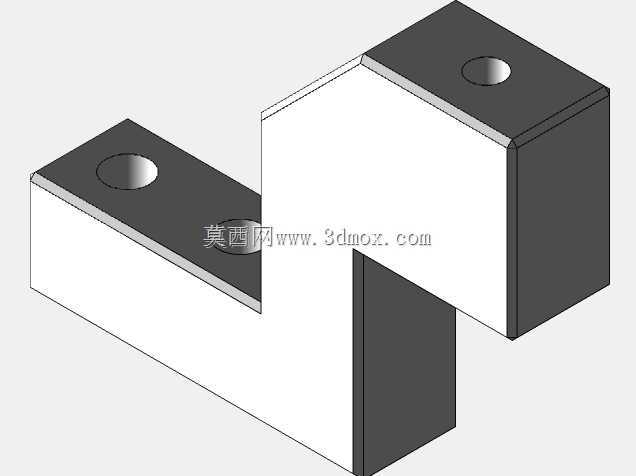

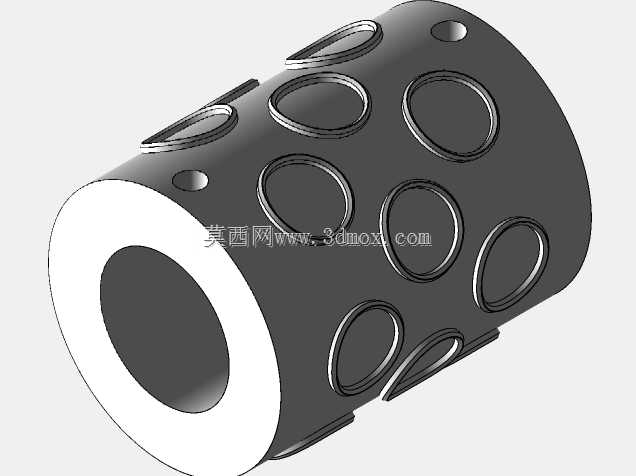

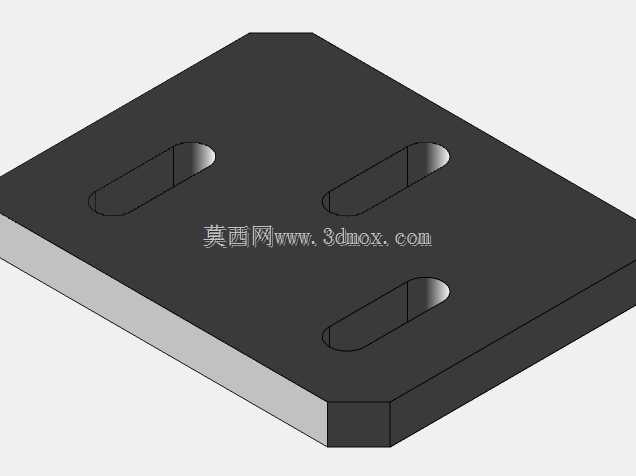

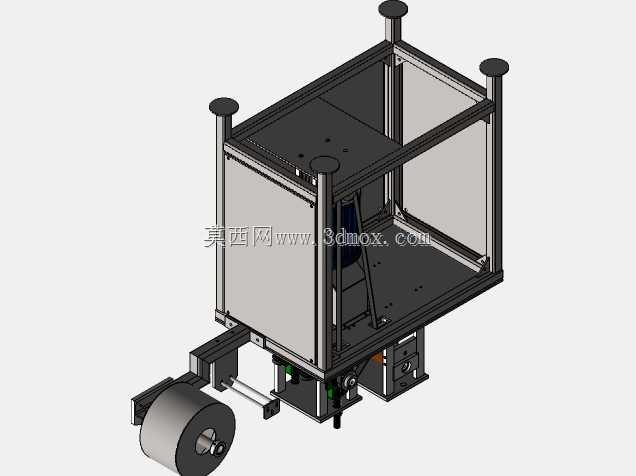

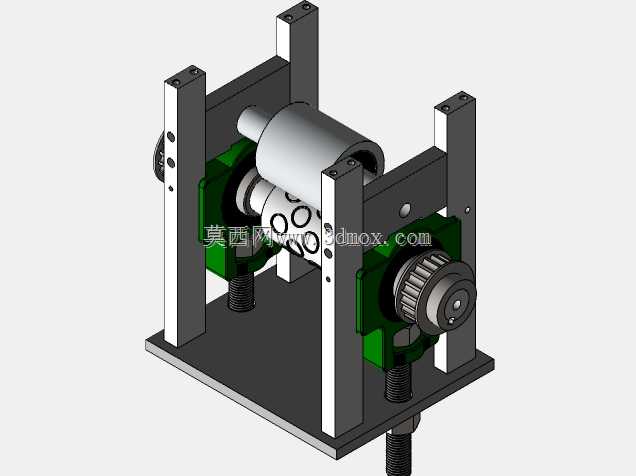

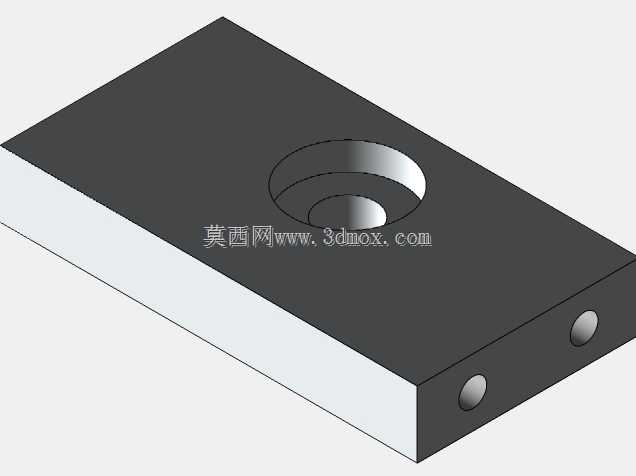

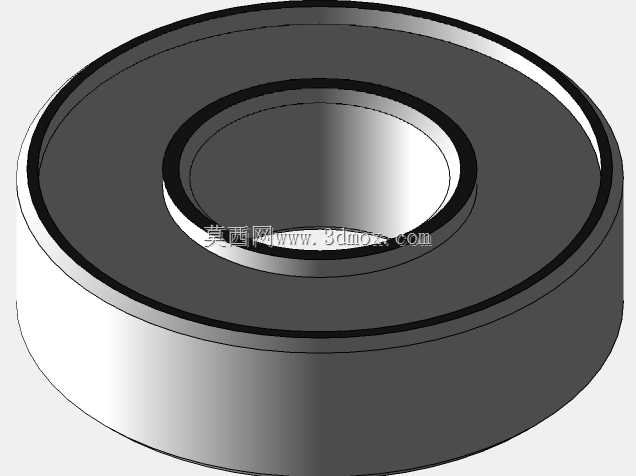

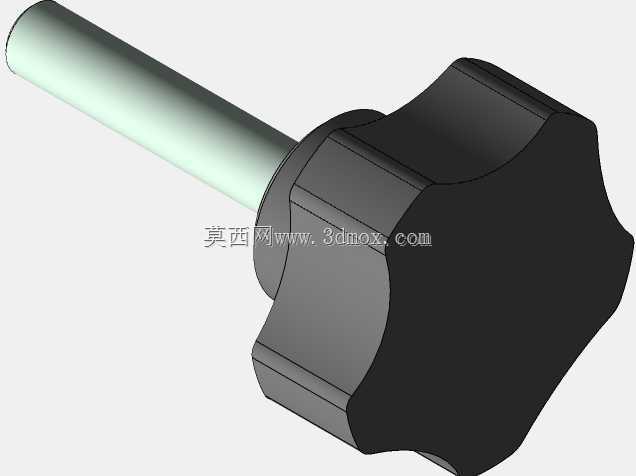

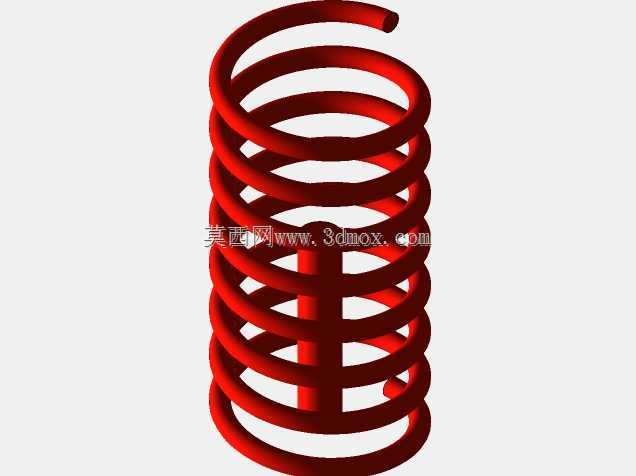

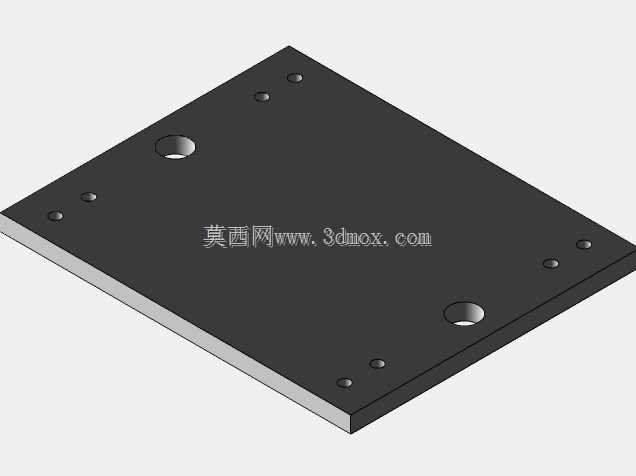

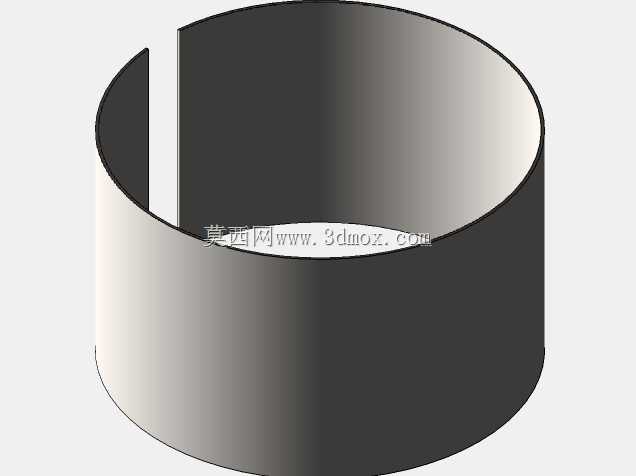

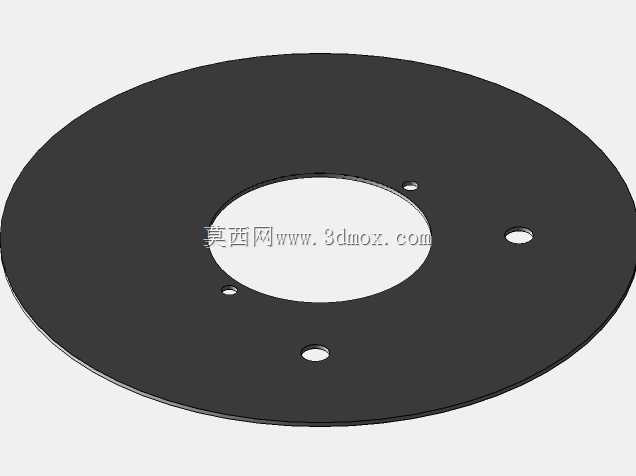

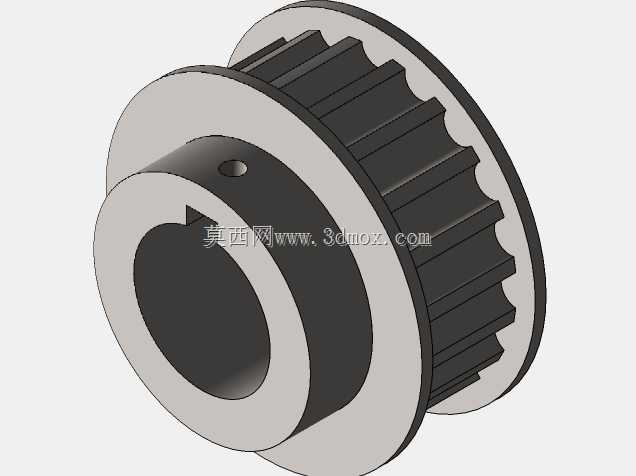

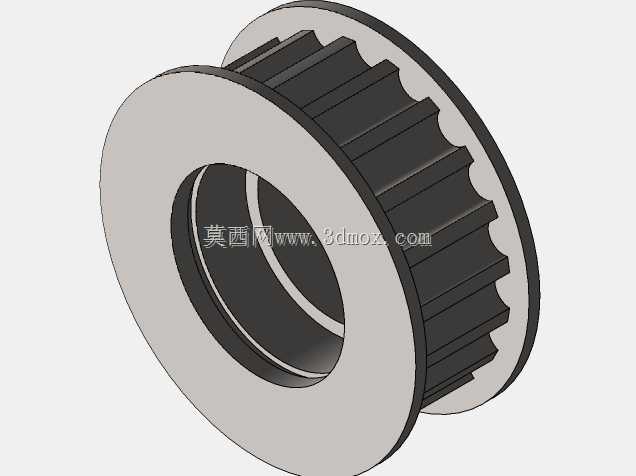

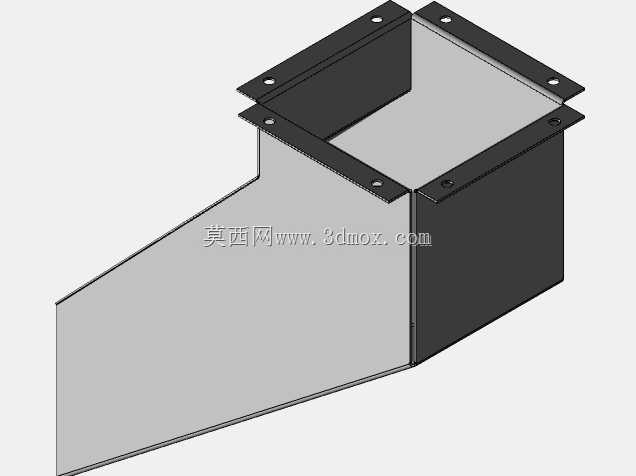

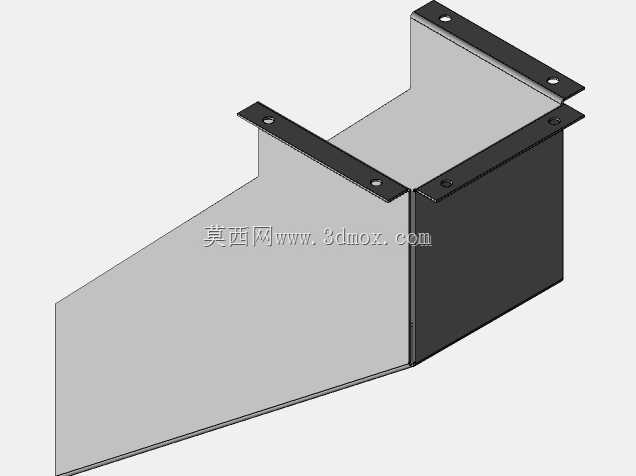

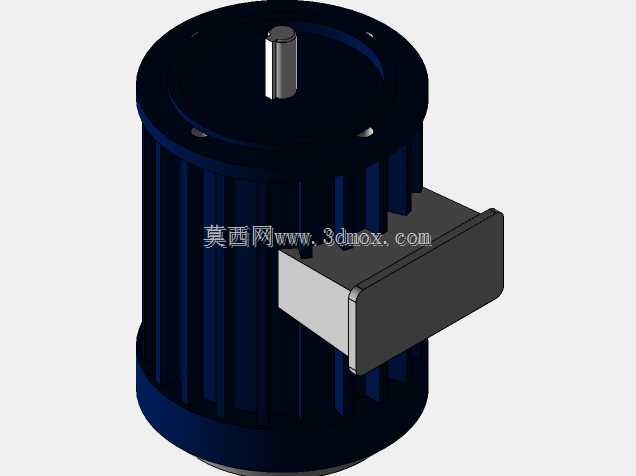

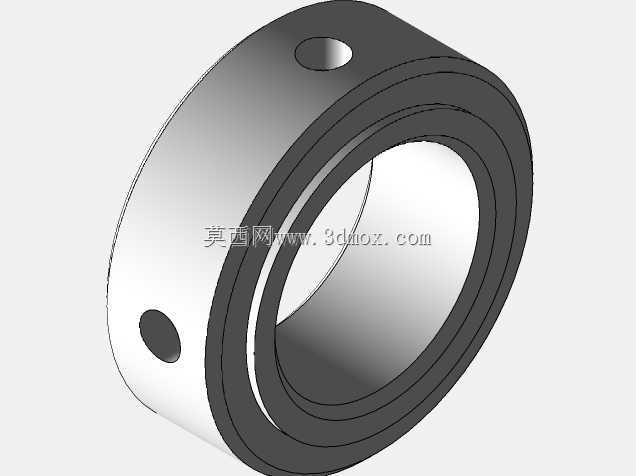

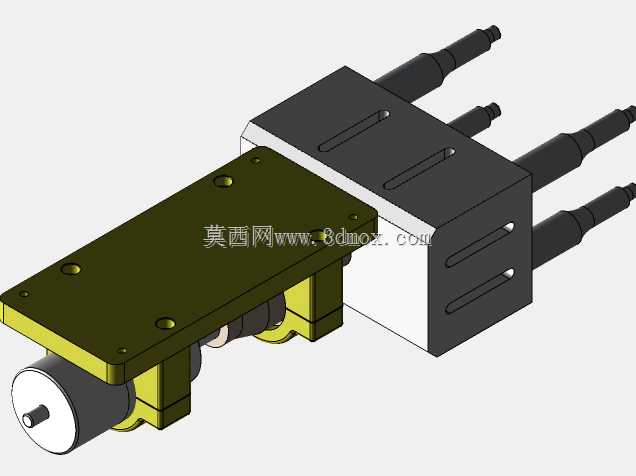

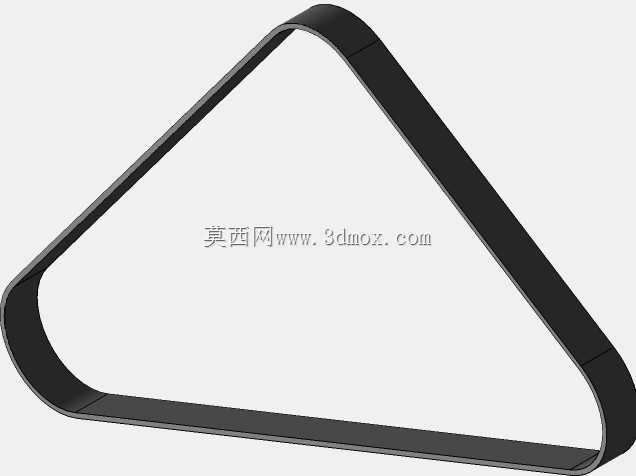

卷料裁切工位的同轴度偏差一直是纸品加工现场的高频故障点，料卷支撑轴与裁切主轴的平行度超差0.2mm就会导致走料起皱，切出的圆片边缘出现毛边甚至局部缺料，这款圆形切纸设备的结构设计刚好针对这一痛点做了针对性的公差适配。料卷支撑端采用悬臂式快拆结构，轴端的锁紧旋钮直接卡在支撑座的定位槽内，不需要额外工具就能完成料卷更换，支撑轴与机架侧板的配合面选用H7/h6的间隙配合，既保证转动顺滑无卡滞，又把径向跳动控制在0.05mm以内，避免料卷转动时出现轴向窜动。裁切工位的上下辊组做了错位排布，主动辊表面包胶增大摩擦力，从动辊两端加装碟形弹簧提供恒定压紧力，不同厚度的纸品进料时不需要反复调整辊隙，弹簧的自适应行程能覆盖0.1mm到1mm的常见纸品厚度范围，省去了现场换料时的反复校准步骤。机架部分采用方管焊接框架，底部四个可调脚杯直接落在框架的受力横梁上，而不是固定在侧护板上，避免长期运行后护板受力变形导致整机水平偏移，框架中间预留的电机安装位做了下沉式设计，传动带的张紧轮直接固定在电机安装板上，松开安装板的固定螺丝就能快速调整皮带张紧度，不需要额外设计张紧调节结构。裁切执行端的刀座做了模块化设计，刀片通过压块固定在刀座上，更换不同直径的刀片只需要松开两颗压块螺丝，不需要拆卸整个裁切辊组，刀座与辊轴的配合面做了定位销孔，每次更换刀片后复位精度能控制在0.03mm以内，不会出现刀片偏心导致的裁切尺寸偏差。侧部的传动齿轮组全部加装透明防护罩，既方便日常运行时观察齿轮啮合状态，又能避免纸屑落入齿轮啮合面造成磨损，防护罩与机架的连接采用快拆卡扣，清理维护时不需要拧动螺丝就能取下。设备的电气控制元件全部集成在机架下部的封闭腔体内，腔体侧面开有散热格栅，既保证散热效果，又能阻挡裁切产生的纸屑落入电气腔造成短路，腔体门加装了磁吸密封条，日常关闭时能完全贴合，避免灰尘进入。
