L298直流电机驱动板结构设计

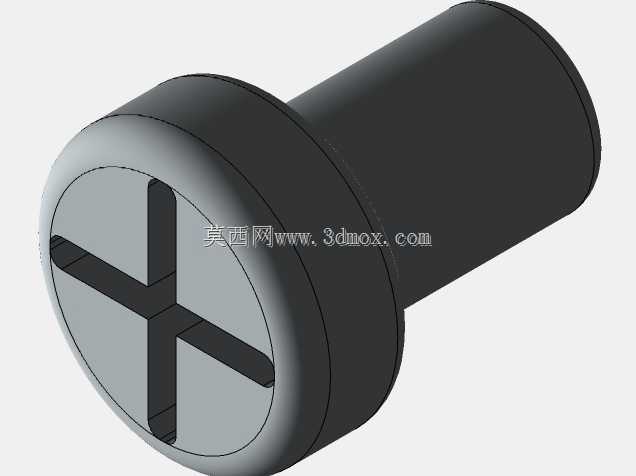

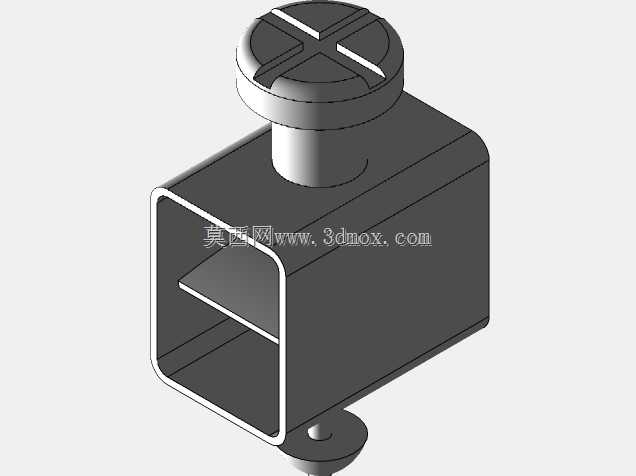

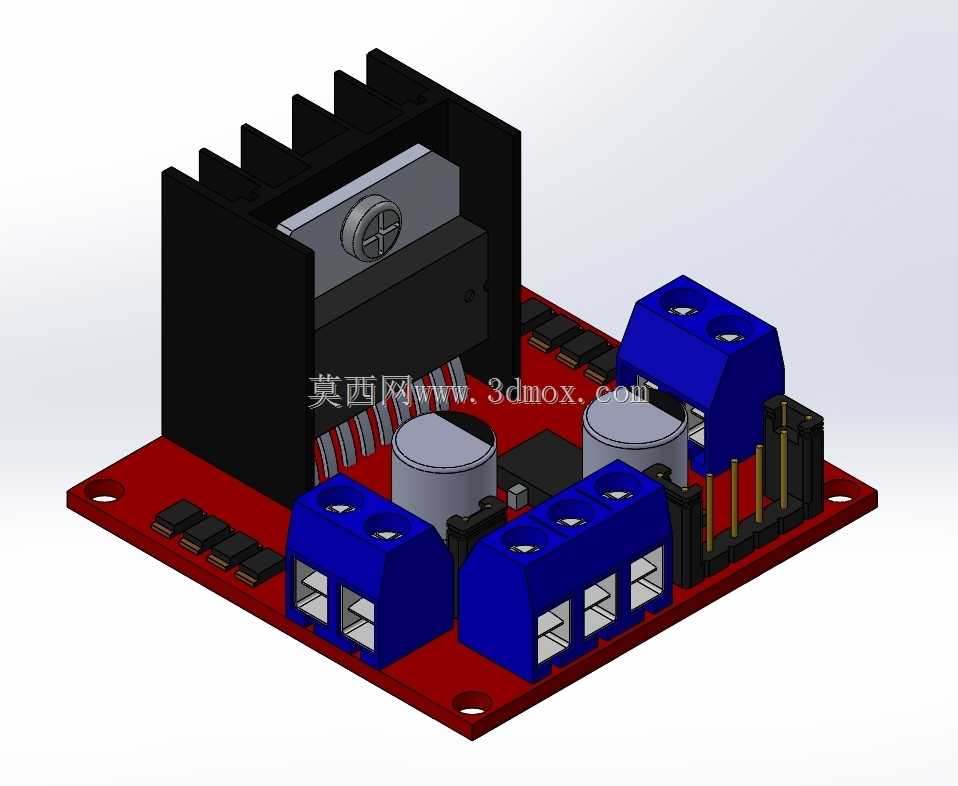

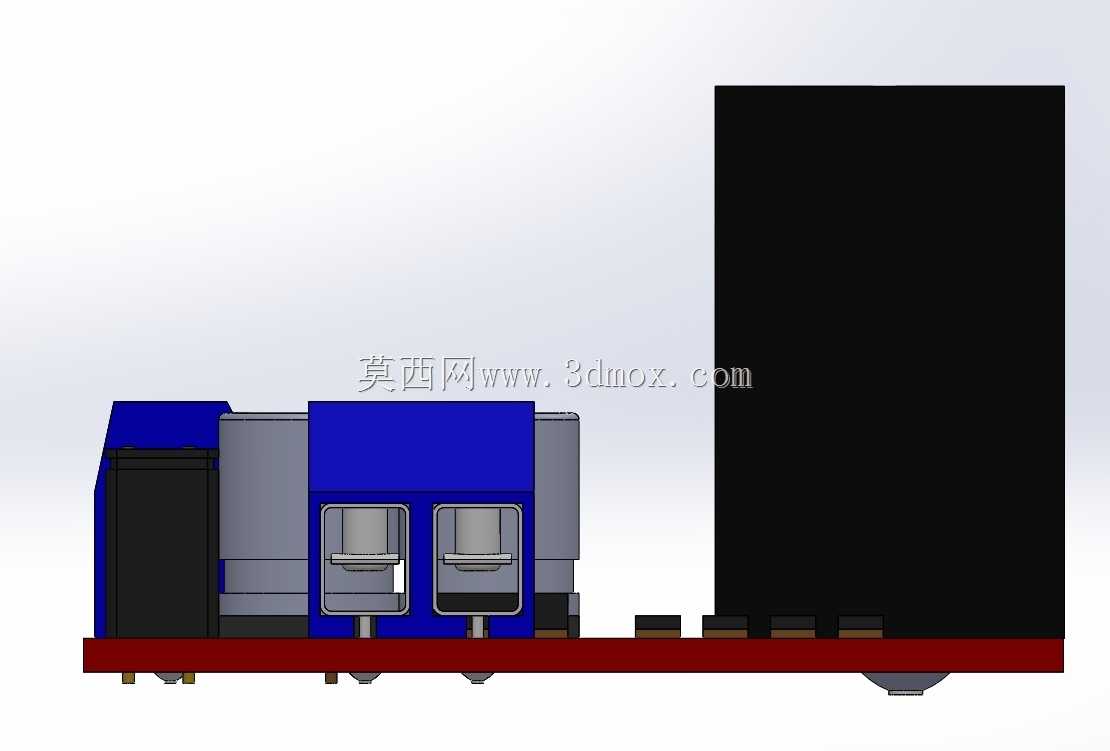

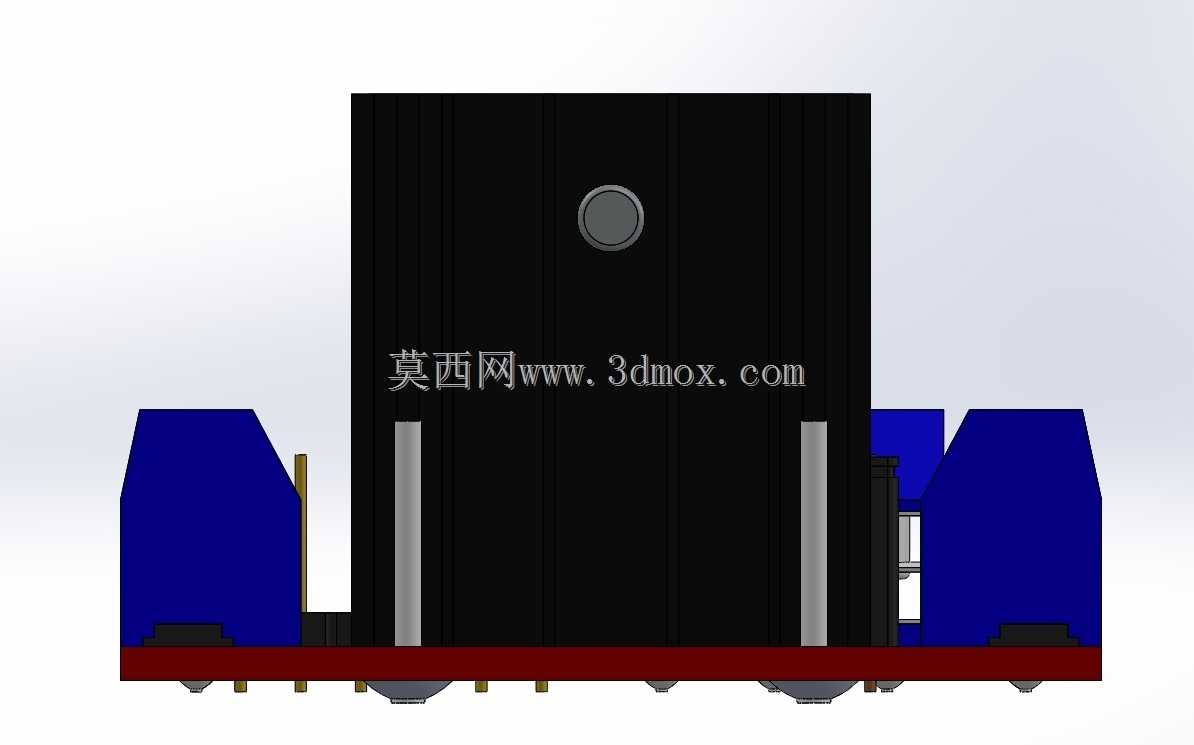

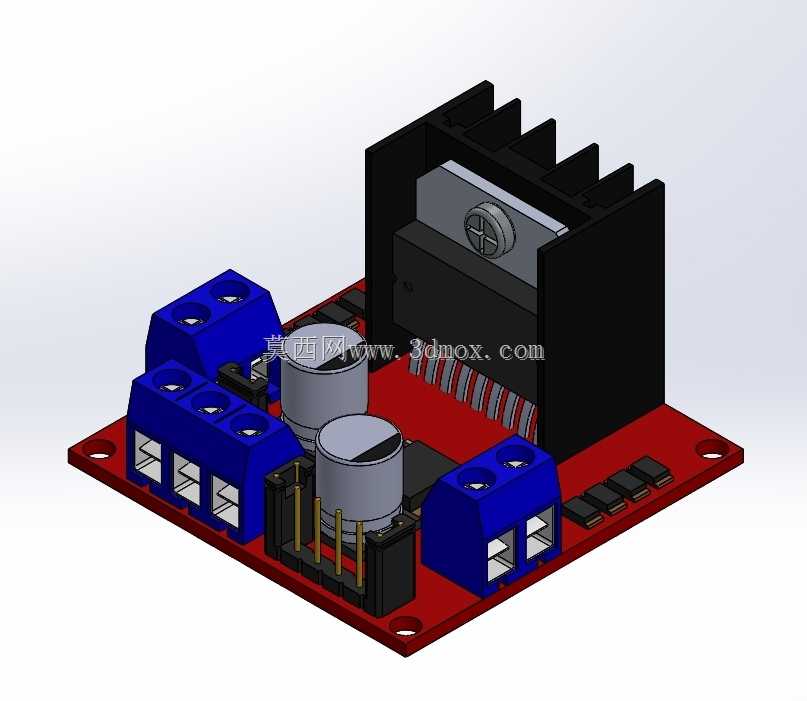

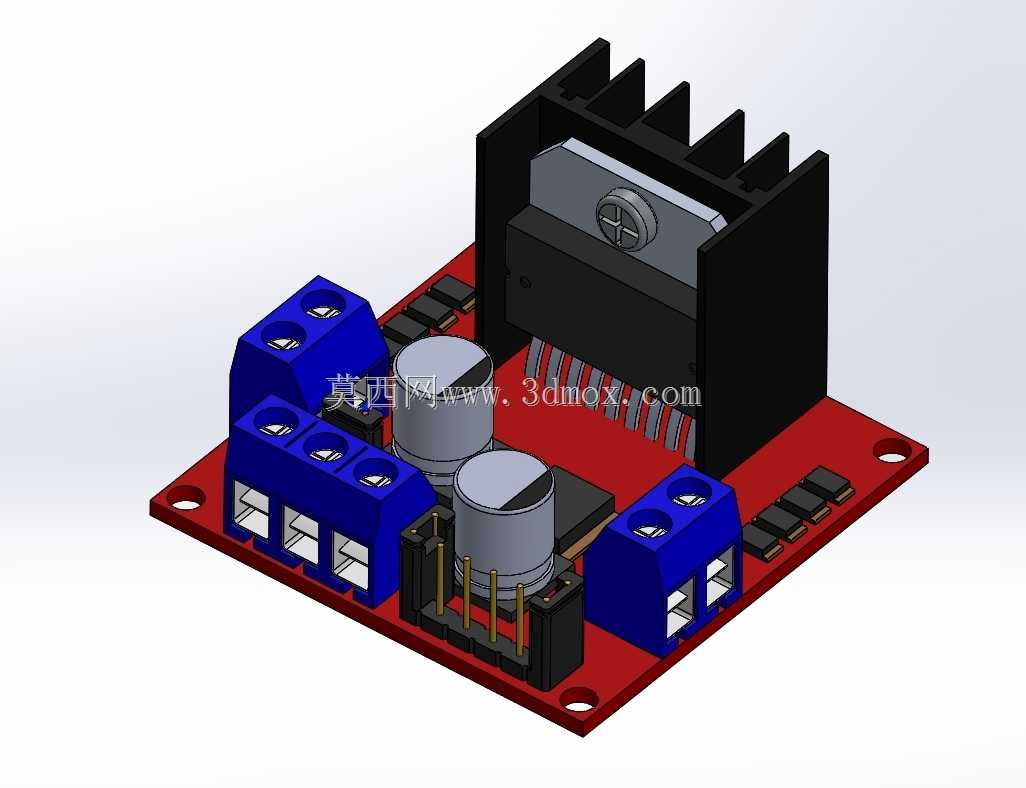

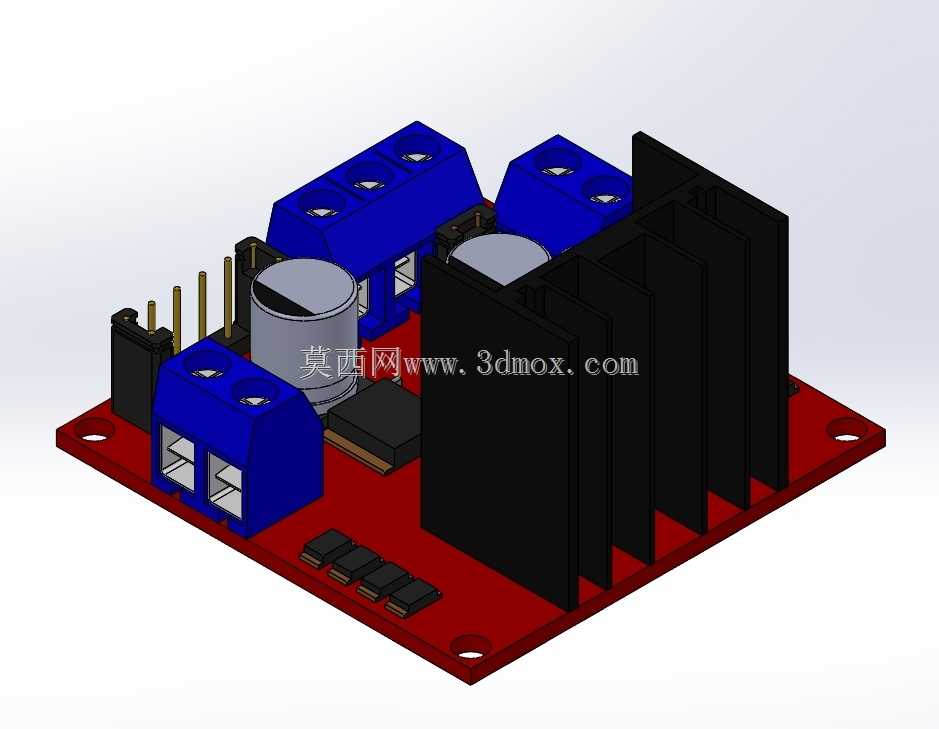

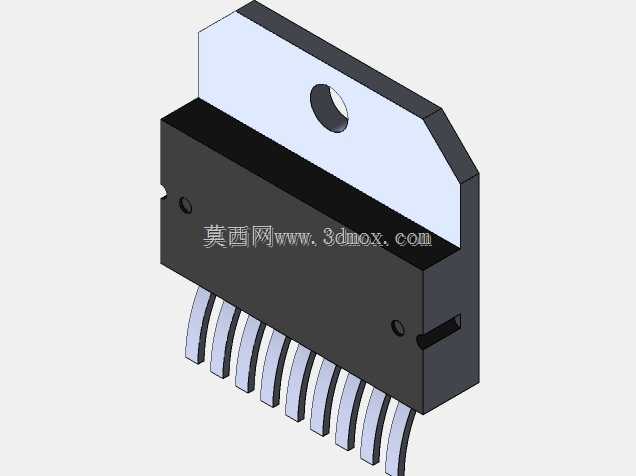

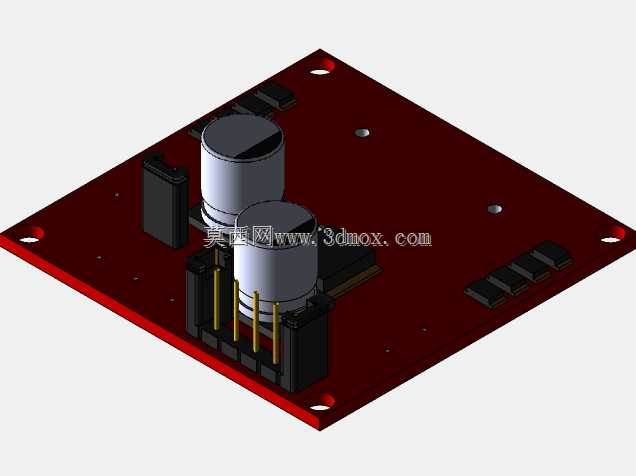

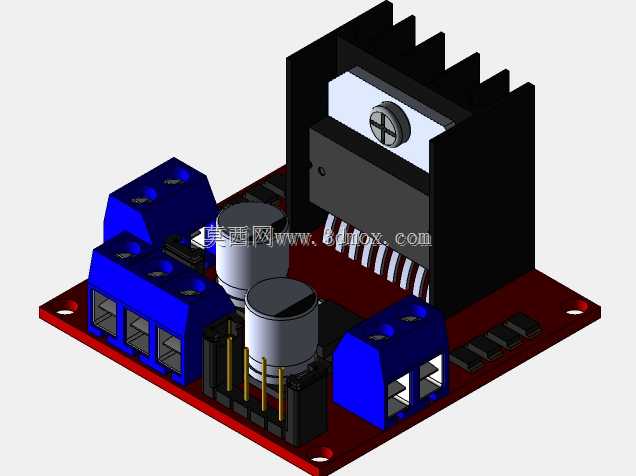

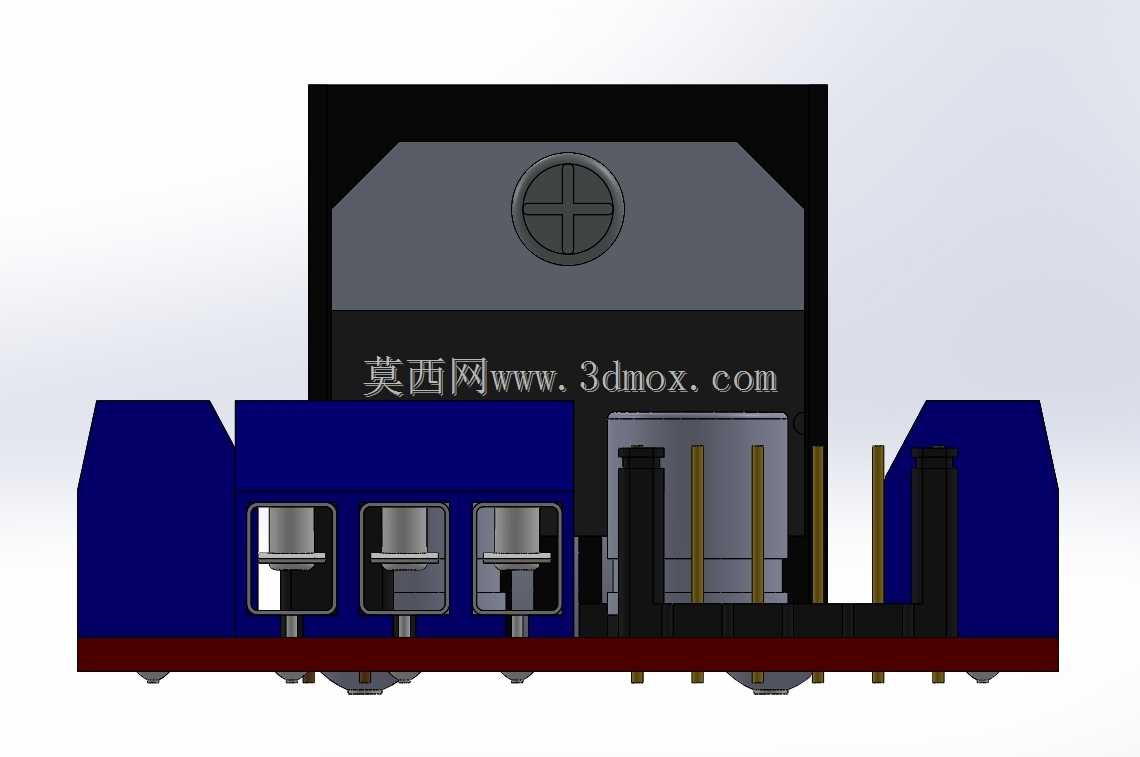

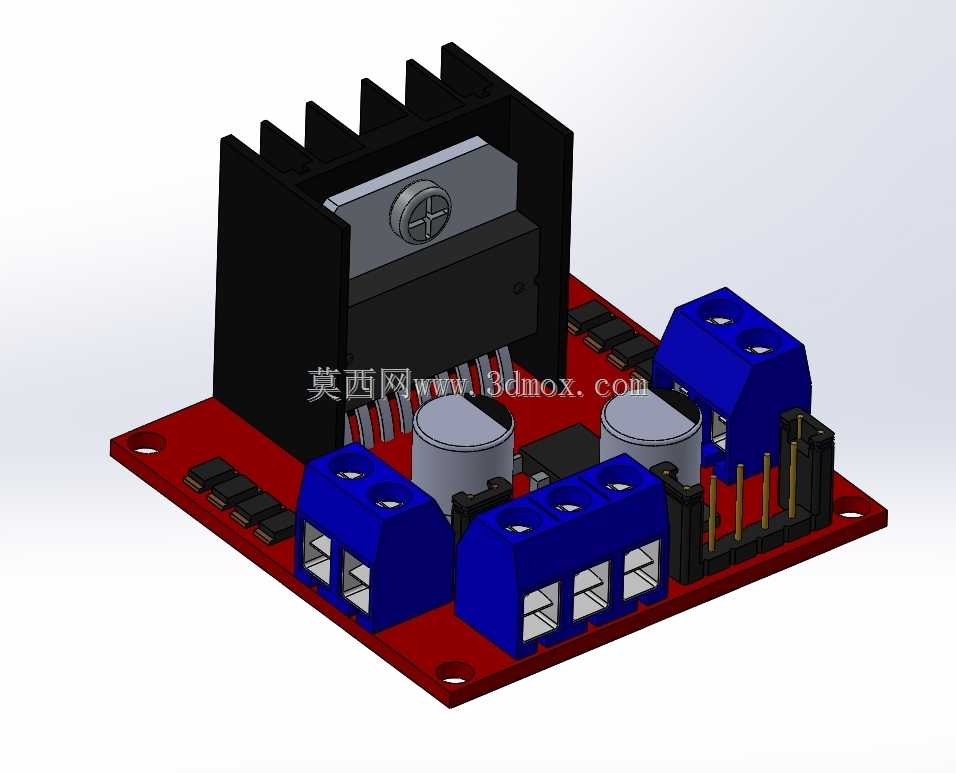

小批量打样L298驱动板时，最容易踩的坑是散热片与电解电容的装配干涉，不少初版设计把电容引脚焊盘布在散热鳍片正下方，波峰焊后电容顶部直接抵到散热片底面，长期受热膨胀会顶歪电容本体，甚至磨破外层热缩套管引发短路。这款设计里把两颗电解电容的安装位往接线端子侧偏移了2.3mm，刚好避开散热片的垂直投影区域，同时电容高度选了10mm规格，比常规12mm款矮一截，就算后续更换不同公差的散热片，也不会出现物理磕碰。接线端子的沉台做了0.8mm的下沉处理，插线时导线铜丝不会裸露在焊盘外侧，拧紧紧固螺丝时不会压断铜丝，也避免了相邻端子间的飞丝短路。PCB板四个角的安装孔做了3.2mm的通孔设计，孔边距板边留了1.5mm的安全距离，打M3铜柱固定时不会出现板边崩裂的情况，孔周围还铺了环形接地铜皮，拧螺丝时的静电可以直接导到地平面，不会打坏板上的逻辑芯片。功率走线的宽度做了2.5mm处理，过孔特意加了0.3mm的铜厚补强，持续通过2A电流时走线温升不会超过15K，就算长时间驱动两路直流电机堵转，也不会出现走线烧断的问题。板上的功率芯片与散热片之间预留了0.2mm的导热硅脂填充间隙，散热片的鳍片顺着板长方向排布，设备内部风道送风时可以直接带走鳍片间的热量，不用额外加导流结构就能把芯片结温控制在安全区间。逻辑信号的走线全部走在PCB底层，和顶层的功率走线做了垂直交叉处理，不会出现大电流跳变时干扰逻辑信号的问题，arduino直插排针的引脚顺序完全匹配常用开发板的IO口排布，插线时不用反复核对引脚定义，新手实训时也不会接错控制线。板上的续流二极管全部贴在功率回路旁边，布线长度控制在5mm以内，电机反向电动势的泄放路径极短，不会尖峰电压击穿L298芯片。
