带移动脚轮的热收缩包装设备结构设计

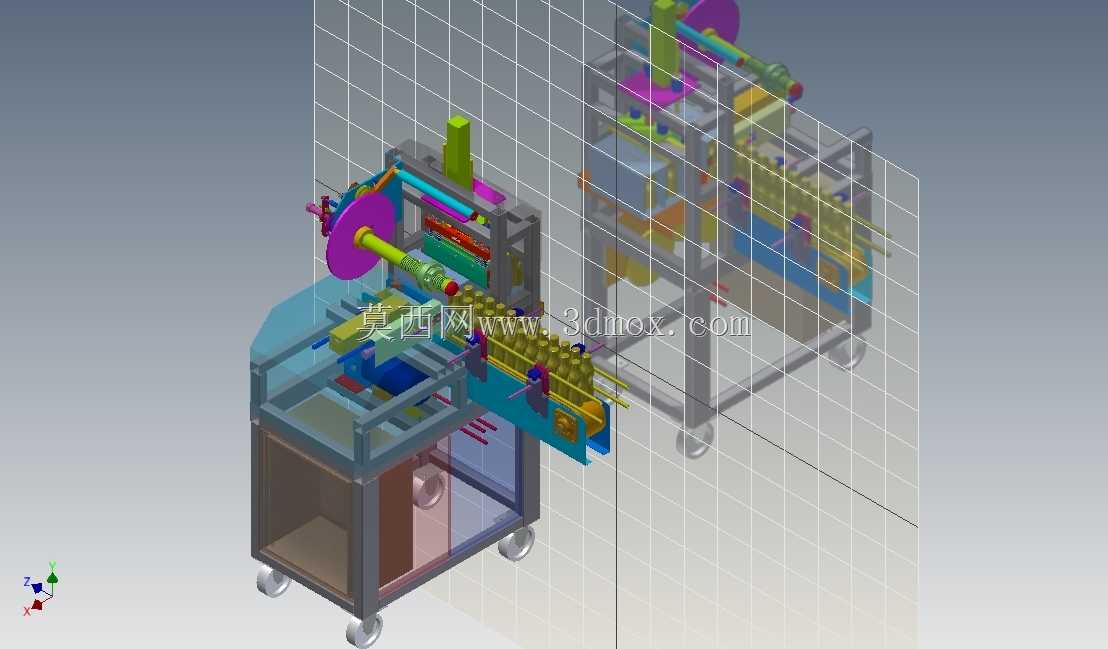

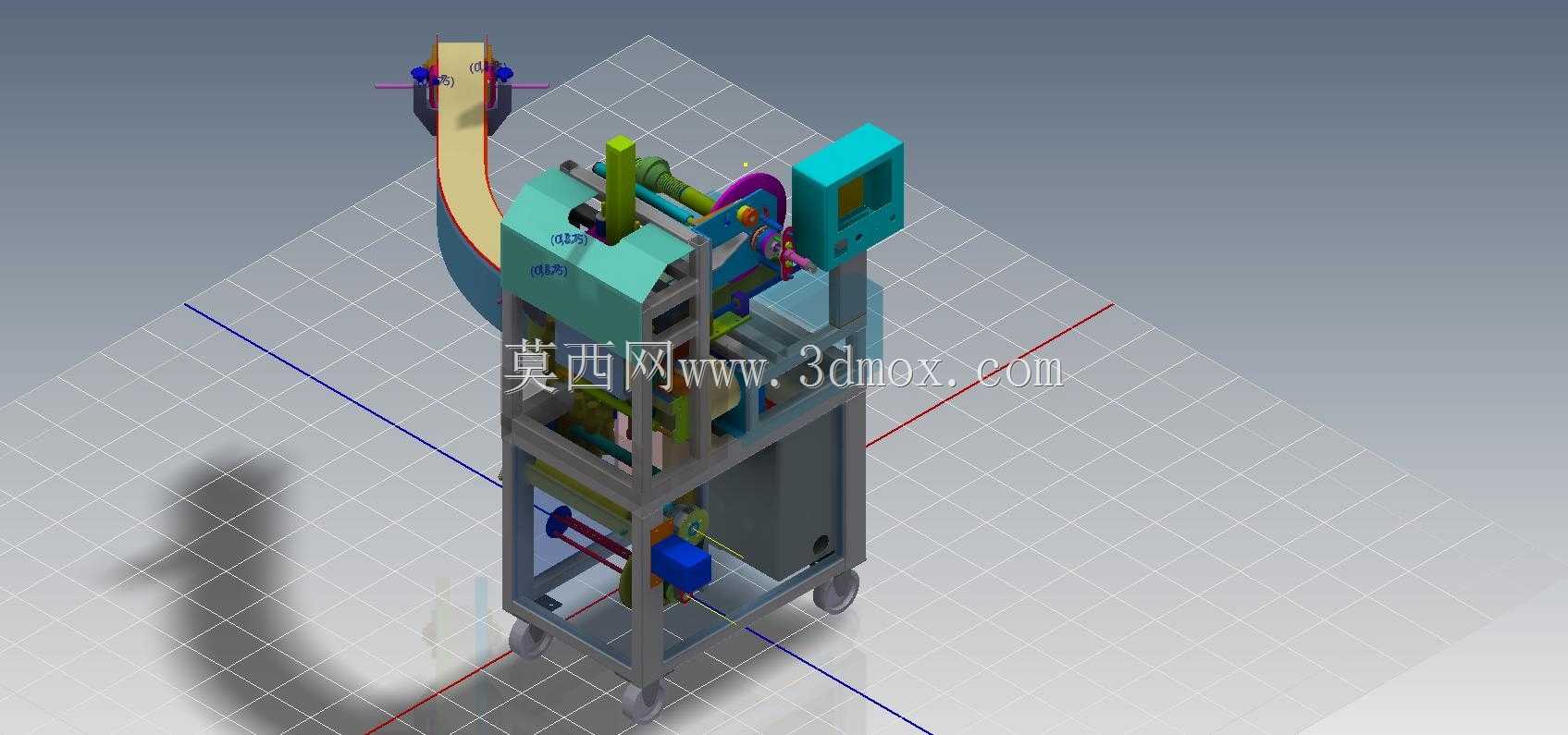

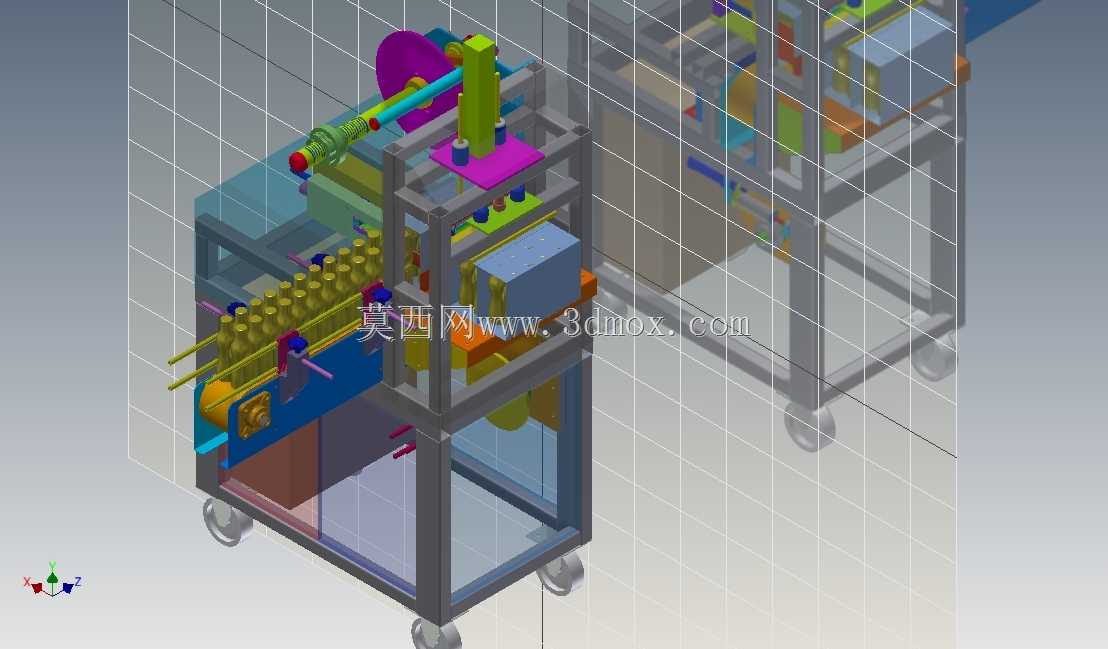

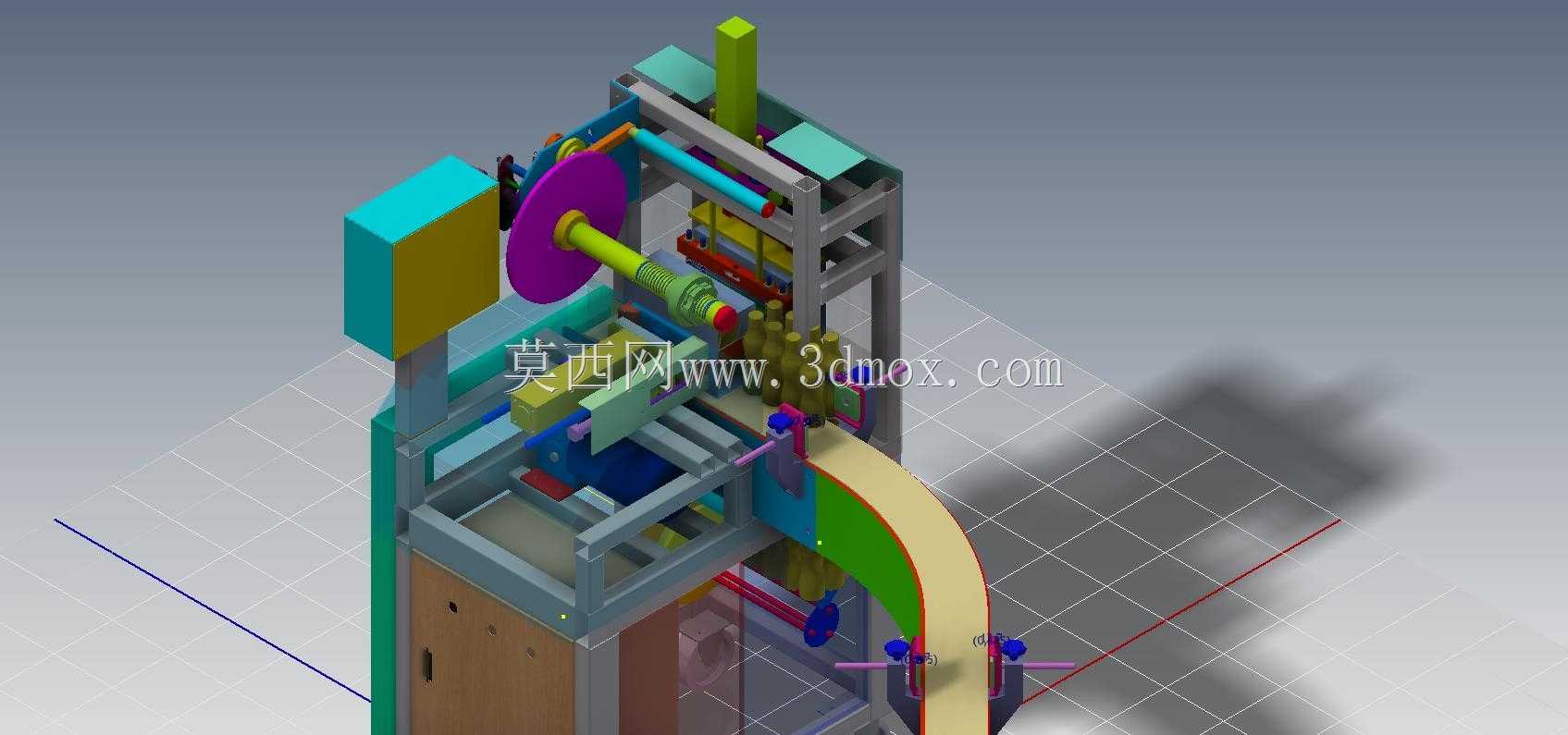

车间里常规收缩包装机的固定机位痛点一直存在，转产换线时整机移位需要叉车配合，底部支撑脚调平耗时长，遇到小批量多工位的包装需求，设备调度成本居高不下。这款设备的底部脚轮选型做了针对性适配，四个万向轮带刹车锁止结构，轮面采用高弹聚氨酯材质，过车间环氧地坪的伸缩缝不会出现卡滞，锁止后机架的水平偏移量控制在0.2mm以内，完全满足热缩工位的对位精度要求。机架主体采用方通焊接框架，焊接处做了内应力释放处理，避免长期受热后出现框架变形，上层的热封压合机构安装位预留了0.5mm的公差补偿槽，就算方通焊接存在微小形变，也能通过安装槽的微调让压合面保持水平，不会出现封膜褶皱、压合不严的问题。输送辊组的排布特意做了疏密调整，靠近热缩舱的位置辊间距缩小到30mm，避免软质包装件在输送过程中下垂卡料，进料端的辊间距放宽到60mm，既减少了加工装配的工作量，也不会影响常规尺寸包装件的输送稳定性。热缩舱的侧封板采用透明亚克力材质，不是为了外观好看，而是方便现场操作人员直接观察内部热缩膜的收缩状态，遇到膜料跑偏、温度异常的情况能第一时间处置，不用频繁掀开舱门损失热量。侧面的管线排布全部走框架内部的穿线腔，电源线、气管和加热元件的线路分开布设，避免高温区域的线路老化加速，外部只预留了快插接头，后期维护更换加热组件不用拆整面侧盖，拔下接头就能抽出旧组件。压合机构的导向柱采用自润滑铜套，没有选用直线轴承，是因为车间里包装产生的膜屑容易进入轴承滚道造成卡滞，铜套的容屑能力更强，定期抹一次润滑脂就能保证半年以上的顺畅运行，压合行程的限位块做了软质缓冲垫，压头下行到最低位时不会出现刚性撞击，既降低了运行噪音，也能避免压坏包装件的边角。进料端的导料杆可以根据包装件宽度无级调节，锁紧手柄设在机架外侧，不用工具就能完成宽度调整，换产时间能压缩到十分钟以内，适配多规格小批量的包装生产需求。
