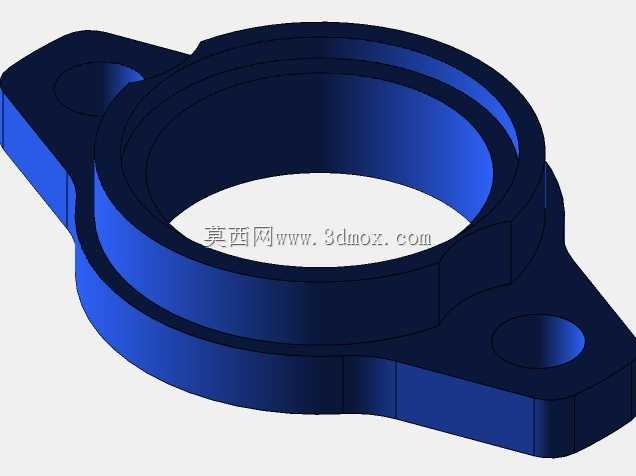

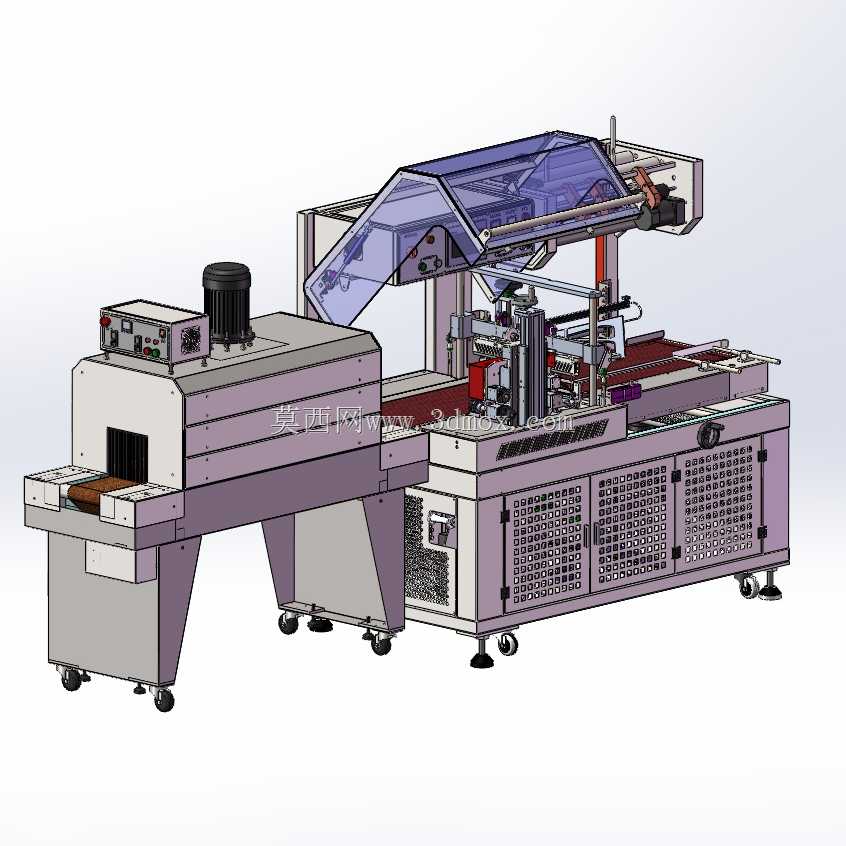

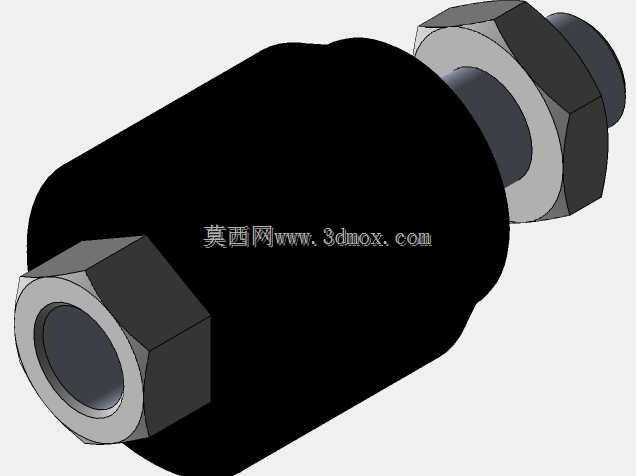

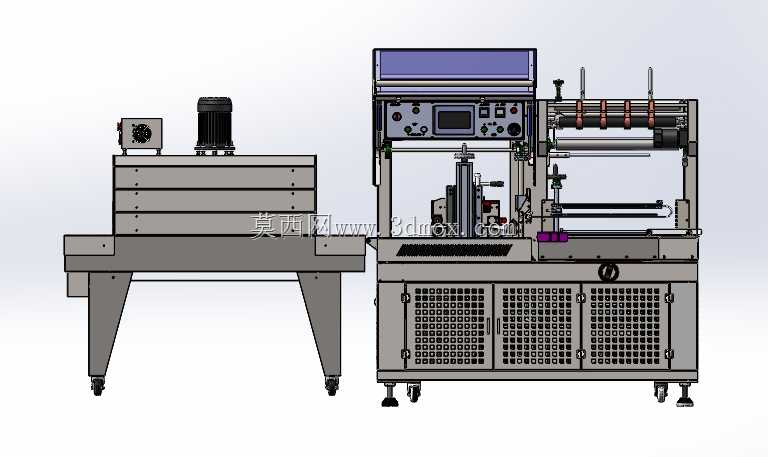

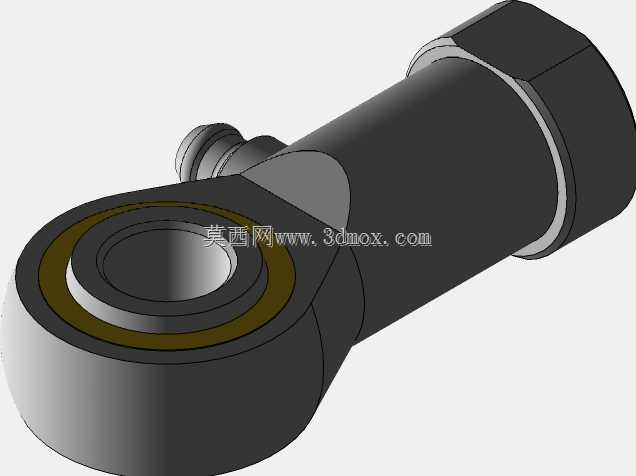

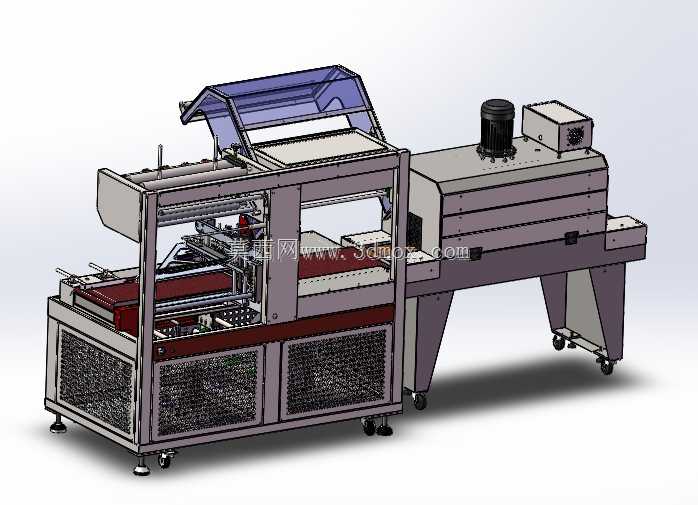

全自动封边热收缩包装设备结构设计

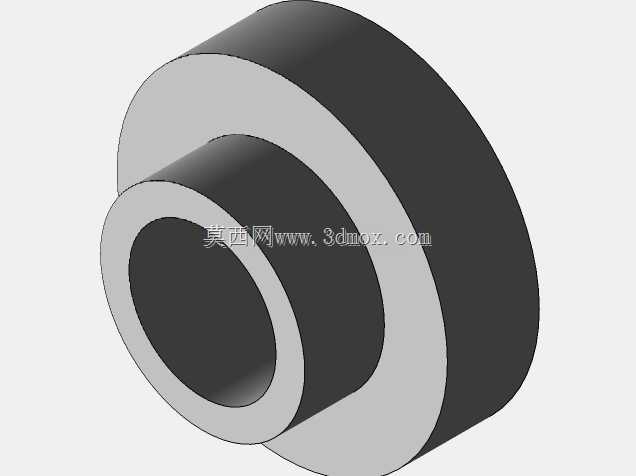

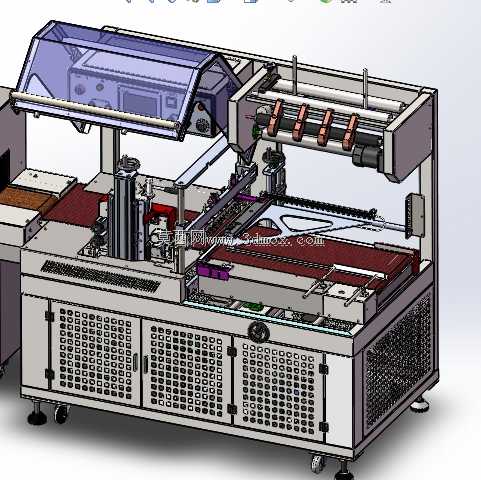

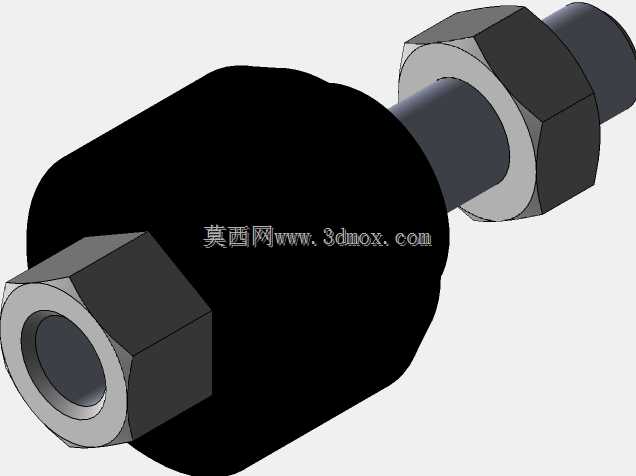

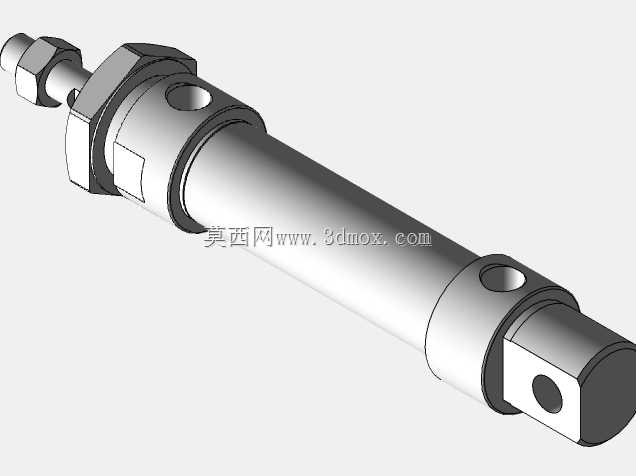

车间里老式封切收缩设备常出现封边错位、热缩腔温场不均、换型调机耗时长的问题，这套结构在设计阶段就针对这些现场痛点做了针对性的结构优化。前端送料段的可调式挡料机构没有采用常见的螺栓锁紧固定方式，改用手轮驱动的梯形丝杆调节，丝杆螺距选了2mm的细牙规格，调节时能精准控制挡料板的位移量，适配不同长宽尺寸的包装盒时，不需要反复拆装锁紧件，转动手轮就能同步调整两侧挡边的间距，避免了老式结构换型时要反复测量、拧螺栓的繁琐操作。封切工位的折叠式导膜结构做了翻边弧度优化，导膜板的折弯处做了R3的圆角过渡，不会刮破POF、PVC这类薄型热封膜，封切刀的安装座预留了0.2mm的浮动间隙，配合下方的硅胶垫缓冲，封切时不会因为工件高度公差出现切不断膜或者封边压痕过深的问题，恒温加热模块的发热管排布做了错位设计，相邻发热管的间距控制在8cm，避免局部温度过高导致膜面烫皱，也不会因为间距过大出现封边粘接力不足的情况。后端热收缩腔的热风循环风道没有采用直吹式结构，改成了侧出风加顶部回风的循环路径，腔体内壁贴了镜面不锈钢反射板，能把热量均匀反射到工件表面，输送网带的速度通过变频电机控制，和前端封切工位的送料速度做了联动匹配，不会出现工件在腔体内堆积或者间距过大浪费热能的情况。设备底部的脚轮搭配了可调支撑脚，移动到位后拧下支撑脚就能把设备固定在地面，避免运行时的震动导致封切位置偏移，侧围的散热孔做了格栅式倾斜设计，既能保证电气柜的散热效率，也能防止车间的灰尘、碎屑直接飘进柜体内落在电气元件上。透明防护罩的开合处装了磁感应安全开关，防护罩打开时封切刀和加热模块会自动断电，避免调试时操作人员误触出现安全隐患，出料端的储料平台做了微倾斜设计，收缩完成的工件会顺着坡度缓慢滑到接料位置，不需要人工反复在出料口捡拾。整套结构没有做多余的冗余设计，所有调节机构都布置在操作人员伸手可及的位置，日常维护时不需要拆开大量外罩就能接触到发热管、封切刀这类易损件，更换易损件的时间比老式设备缩短了近六成，适配多规格小批量的包装生产场景时，调机时间能控制在五分钟以内，不会因为频繁换型耽误生产节拍。
