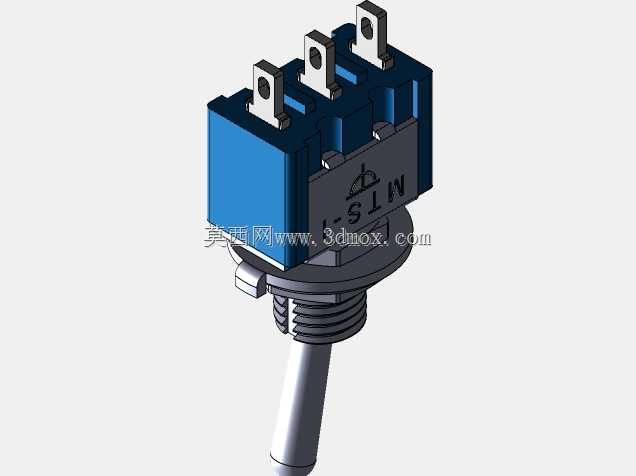

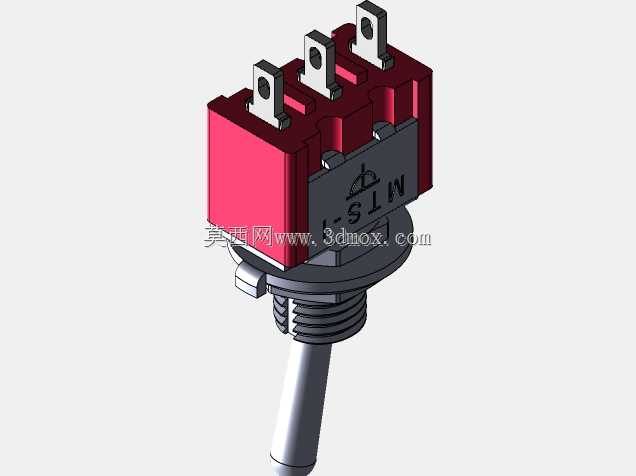

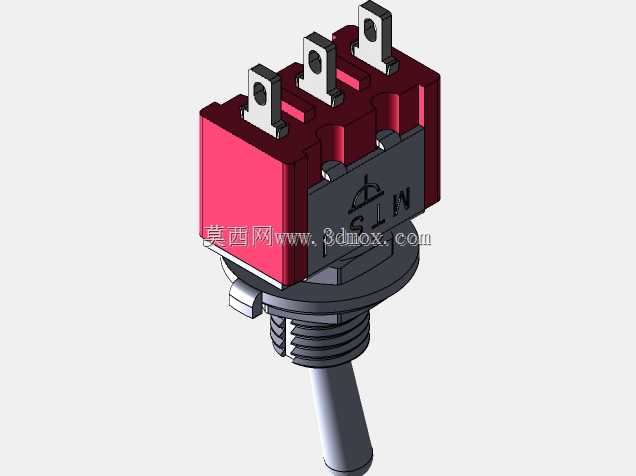

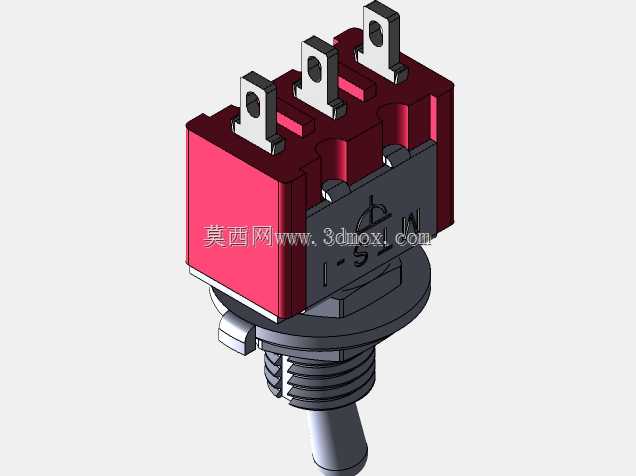

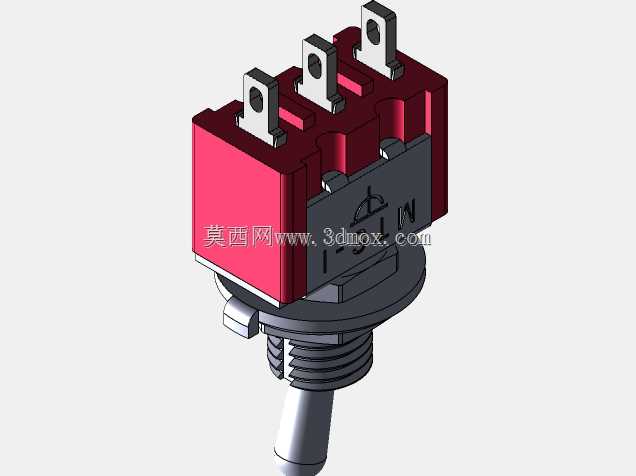

MTS系列微型拨动开关焊接端子结构

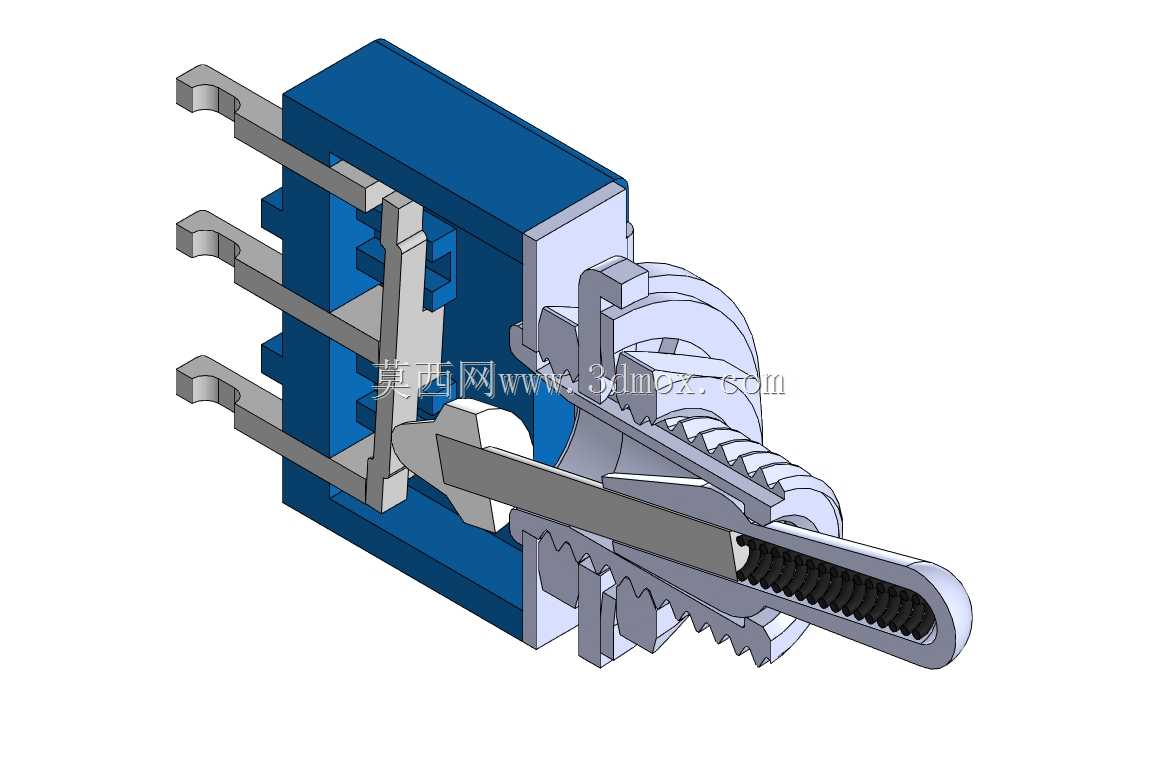

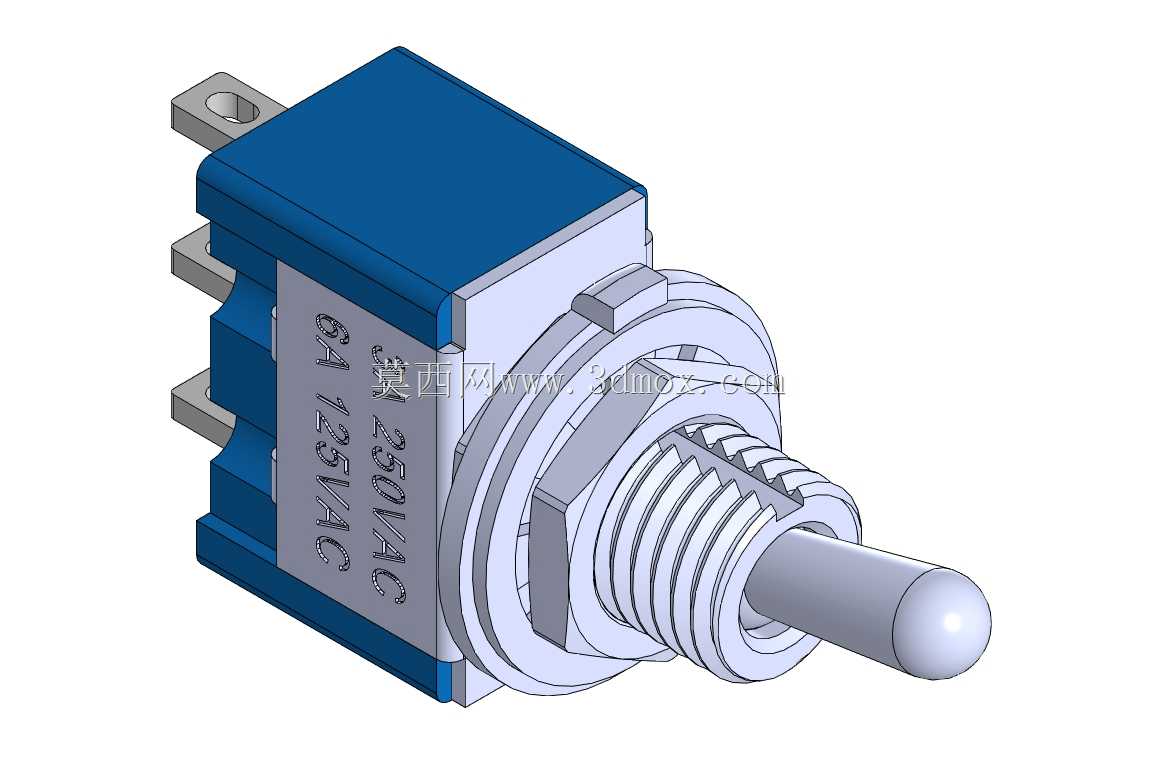

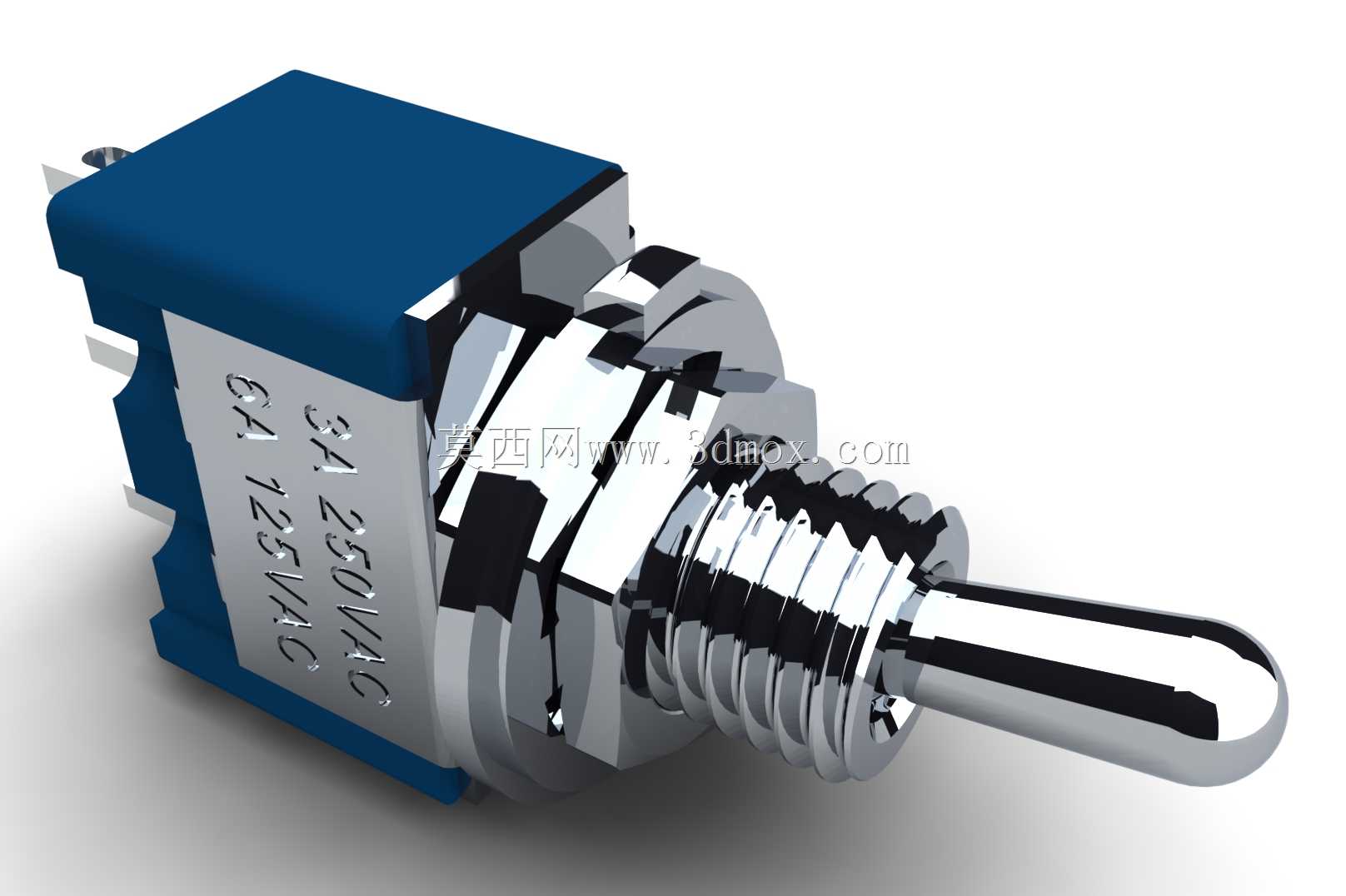

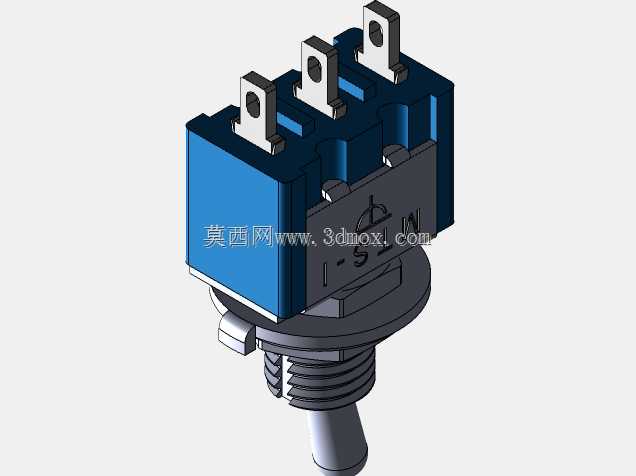

小尺寸电子接插件的加工适配一直是量产环节的隐性痛点，这类微型拨动开关的焊接端子在实际SMT贴片或者手工焊工序里，很容易因为引脚共面度偏差、壳体耐温阈值不足出现虚焊、壳体熔边的问题，这款MTS系列拨动开关的结构设计刚好把这些加工端的矛盾点做了针对性的落地处理。引脚部分做了0.1mm的预压成型公差带，三个焊接引脚的共面度控制在0.05mm以内，不管是卷带包装上机贴片，还是小批量手工焊接，都不会出现某根引脚悬空挂锡的情况，引脚表面做了哑光镀锡处理，焊锡浸润速度比亮面镀锡快0.8秒左右，能有效减少高温停留时间，避免开关内部的弹簧触点因为过热出现弹性衰减。开关本体的安装螺纹做了0.2mm的退刀槽设计，面板安装的时候不会因为螺纹末端的毛刺刮伤面板开孔的喷涂层，螺纹和本体的衔接处做了圆角过渡，拧紧安装螺母的时候应力不会集中在塑料壳体的衔接位置，避免壳体开裂。手柄部分的圆头做了R0.8的圆弧处理，手指拨动的时候不会有尖锐的棱角触感，手柄和本体的配合间隙控制在0.1mm，既不会因为间隙过大出现晃动旷量，也不会因为间隙过小在低温环境下出现卡滞。壳体的蓝色塑壳部分选用的是耐温260℃的PA66加纤材料，过回流焊的时候不会出现形变鼓包，侧面印刻的电气参数是模内压印，不会因为焊锡助焊剂的腐蚀出现标识脱落。内部的触点铆接位置做了防松压花，哪怕是长期在振动工况下使用，触点也不会出现松脱移位，焊接端子和内部触点的连接是整体冲压成型，没有额外的铆接接点，导通电阻的一致性比拼接式结构好很多，批量生产的时候参数离散性可以控制在3%以内。这类小元件的结构设计往往容易忽略加工端的实际需求，很多同类型开关只关注外观尺寸，忽略引脚共面度、壳体耐温、安装应力这些细节，最后在组装环节出现大量不良品，这款结构把每个容易出问题的加工节点都做了冗余设计，哪怕是入门级的生产线也能稳定完成组装焊接，不需要额外增加整形、复检的工序成本。
