奔驰CLK离合器总成SolidWorks设计模型

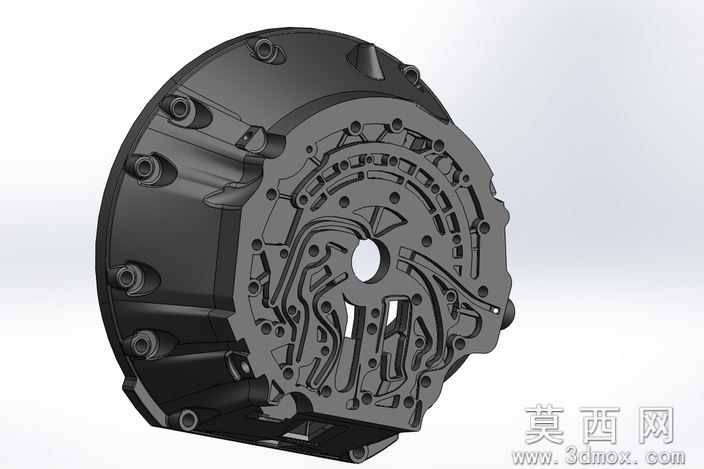

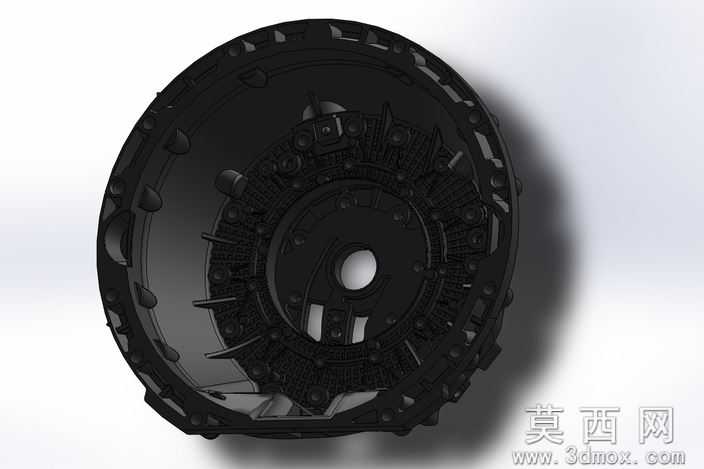

本模型为奔驰CLK kompressor 200车型配套的离合器总成三维设计模型，基于SolidWorks平台完成全参数化建模，完整还原了乘用车离合器的真实结构与装配关系。建模流程遵循汽车传动部件设计规范，首先依据实车测绘数据与原厂配件尺寸参数搭建基准轴与装配骨架，依次完成从动盘本体、摩擦片、波形弹簧片、扭转减振器弹簧、压盘、传动钢片、分离指、离合器盖等核心零件的独立建模，每个零件均添加完整的几何约束与尺寸关联，确保修改关键参数时可驱动整体结构同步更新，避免装配干涉问题。参数设计阶段严格匹配奔驰CLK200的动力传输参数，设定离合器从动盘总直径适配原厂2.0L机械增压发动机的扭矩输出区间，摩擦片厚度、减振弹簧刚度、分离指杠杆比均参考原厂维修手册数值设定，压盘压紧力参数经过传动扭矩校核，可满足发动机最大扭矩下的动力传递需求，所有配合面均设置合理的公差基准，符合汽车零部件加工精度要求。渲染材质部分针对不同零件的真实材质完成属性配置，压盘与离合器盖采用灰铸铁材质参数，还原金属哑光磨砂质感与细微铸造纹理；摩擦片采用复合摩擦材料材质，添加表面粗糙纹理与耐高温材质色泽；减振弹簧与传动钢片采用弹簧钢材质，表现金属抛光后的冷灰色泽与反光特性；分离轴承部件添加轴承钢的高反光金属质感，整体渲染效果可清晰区分不同功能零件，直观展示总成的层次结构。结构原理上，本模型完整呈现膜片弹簧离合器的工作逻辑，压盘通过传动钢片与离合器盖连接，膜片弹簧以支承圈为支点，分离轴承推动分离指内端时，膜片弹簧外端带动压盘后移，实现离合器分离切断动力；松开离合踏板时膜片弹簧复位，压盘将从动盘压紧在飞轮端面，依靠摩擦力传递发动机扭矩，从动盘内置的扭转减振器可吸收传动系统扭转振动，降低换挡冲击与传动噪音。软件兼容方面，模型为SolidWorks原生格式，所有特征树保留完整建模步骤，支持SolidWorks2016及以上版本直接打开编辑，可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复即可完成装配干涉检查、运动仿真、工程图导出等操作。研发教学应用层面，本模型可作为汽车工程专业传动系统课程的教学案例，帮助学习者理解膜片弹簧离合器的结构组成与工作原理，也可作为汽车维修专业的配件结构演示素材，同时可供汽车改装、配件研发设计人员作为参考模型，用于离合器性能优化、配套配件设计的前期方案验证，缩短产品研发周期，降低实物测绘的时间成本。
