三耳内花键金属连接座结构设计

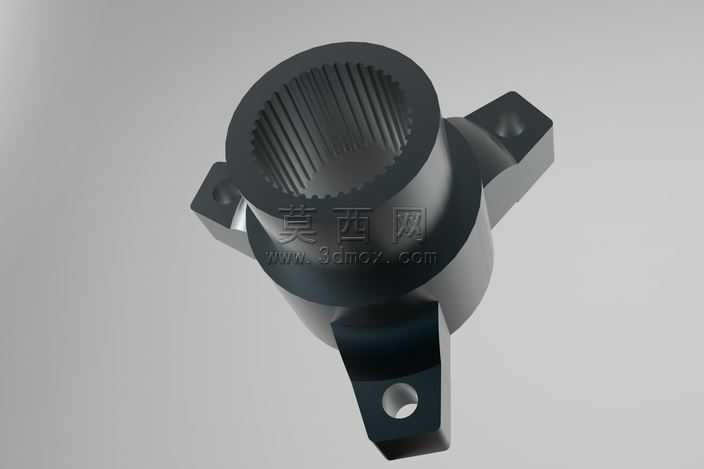

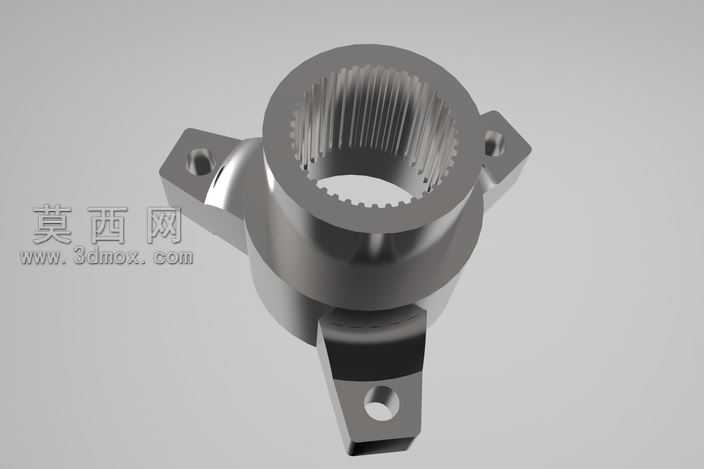

本作品为三耳式内花键金属连接座三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制中心内花键的基准草图，严格按照渐开线花键的齿形参数完成齿槽轮廓绘制，通过拉伸凸台生成中心筒体基础结构，保证内花键的齿形精度与同轴度要求。随后在筒体周向120°均布位置绘制三个安装耳的定位草图，每个安装耳设计为带安装通孔的凸耳结构，通过拉伸与圆角特征完成耳片与筒体的过渡连接，对耳片根部添加圆角特征消除应力集中隐患，同时对安装孔进行沉孔设计，适配紧固件的安装沉头需求。材质设定阶段为模型赋予哑光金属钢材质，调整材质的粗糙度、反射率参数模拟真实机加工金属的表面质感，渲染阶段采用工作室三点布光方案，主光源从斜上方45°投射突出内花键的齿形细节与安装耳的轮廓结构，辅光源补光消除暗部死黑，添加环境反射贴图增强金属材质的真实质感，最终渲染图清晰展现零件的结构细节与金属质感。结构设计上，中心内花键用于与花键轴配合传递扭矩，三个均布的安装耳通过螺栓实现与外部基座的固定连接，整体结构兼顾扭矩传递的强度需求与安装固定的稳定性，耳片与筒体的连接位置做加厚处理提升结构刚性，内花键的齿端添加倒角特征方便装配时的轴件导入，安装孔的位置度严格按照公差要求设定，保证装配时的同轴度与安装精度。建模过程中对所有特征添加参数关联，可通过修改花键模数、齿数、耳片厚度、安装孔直径等参数快速生成不同规格的同系列连接座模型，为后续的工程图导出、有限元结构分析、数控加工编程提供精准的三维模型基础，模型的所有圆角、倒角、拔模等工艺特征均按照实际机加工工艺要求添加，确保模型可直接对接生产制造环节。
