离合器输入轴带鼓组件三维结构设计

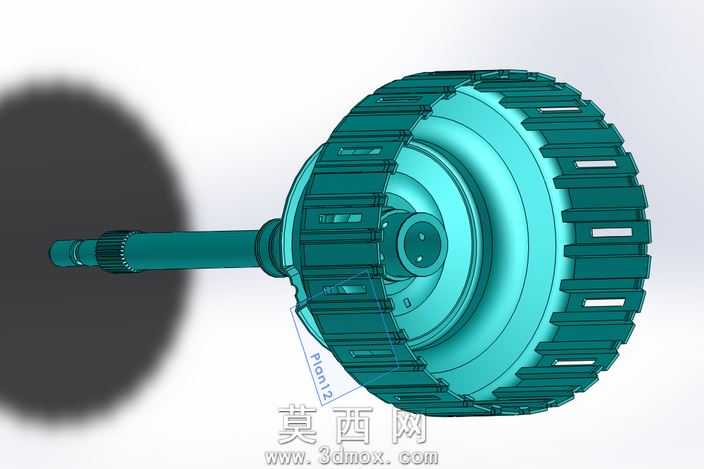

本作品为离合器输入轴配套离合器鼓的一体化传动组件三维建模成果，建模过程依托参数化三维设计逻辑完成，首先针对输入轴部分开展结构拆解：依次完成花键啮合段、轴颈支撑段、密封配合段、鼓体连接段的特征绘制，通过拉伸、旋转、切除等基础建模命令构建轴体基础轮廓，针对花键齿形采用阵列特征完成等距齿槽排布，保证齿形参数统一、啮合间隙符合传动设计规范，轴体上的卡环槽、密封槽等细部结构通过精准的尺寸约束完成定位，确保各段轴径的同轴度公差符合装配要求。针对离合器鼓部分，首先绘制鼓体的回转基础轮廓，通过薄壁旋转命令构建鼓体的筒状基础结构，鼓体外周的摩擦片卡槽采用周向阵列特征完成等距排布，每个卡槽的槽宽、槽深、倒角参数统一，保证摩擦片装配时的滑动顺畅度；鼓体与输入轴连接的轮毂部分通过凸台拉伸构建，中心孔与轴端采用过盈配合的尺寸设计，轮毂上的定位销孔通过同轴度约束与轴体中心对齐，保证动力传递过程中无偏心晃动。材质渲染阶段，针对金属传动部件的特性，为整体模型赋予合金钢材质，调整材质的金属度、粗糙度参数，还原机加工金属表面的细腻哑光质感，同时对鼓体的卡槽边缘、轴体的花键齿顶添加轻微的高光效果，突出机加工零件的边缘锐度。结构设计上充分考虑离合器的工作工况，鼓体的壁厚经过参数化校核，保证承受摩擦片压紧力时无结构变形，轴体的各段过渡位置均设计有圆角过渡，避免应力集中导致的轴体断裂风险，整体装配关系通过同轴心、端面重合等配合约束完成，可直观展示动力从输入轴传递到离合器鼓的完整路径，也可用于后续的运动仿真、有限元结构分析等二次开发工作，模型的所有特征均保留参数化编辑历史，可根据不同的扭矩传递需求快速调整轴径、鼓体直径、卡槽数量等核心参数，适配不同规格的离合器设计需求。
