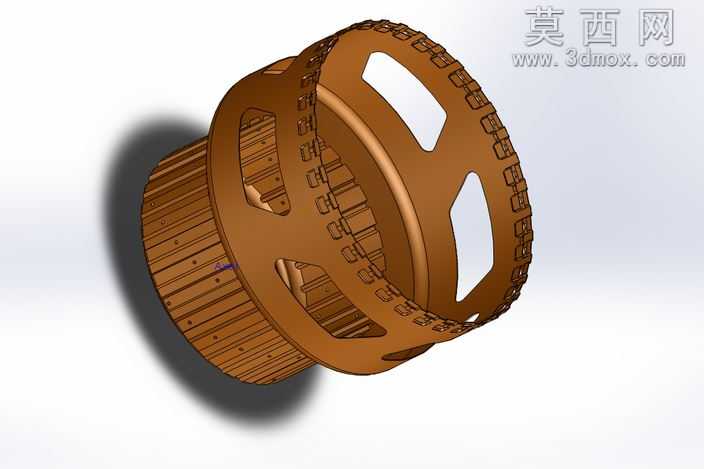

本作品为环形支撑类机械构件的三维设计成果,建模阶段依托参数化建模逻辑完成全流程构建,首先以回转体基础特征搭建构件的核心基体,精准区分两端不同的结构形态:一端为带密集轴向直纹齿的圆柱段,齿形排布均匀规整,齿距、齿深参数经过统一约束,保证啮合或定位配合时的接触精度;另一端为带周向防滑齿纹的法兰式凸缘,凸缘表面开设三处对称分布的异形镂空窗口,窗口边缘做平滑圆角过渡,既有效降低构件整体重量,又能满足装配时的观察、走线或减重需求,同时不破坏结构的整体刚性。建模过程中对所有过渡棱边做了一致性圆角处理,避免应力集中问题,符合机械零件的加工工艺要求。材质渲染阶段选用金属铜质感的材质表现,调整材质的粗糙度、金属度参数,还原铜质构件经表面处理后的哑光金属光泽,同时添加柔和的环境光遮蔽效果,清晰凸显齿纹、镂空、加强筋等细节结构的轮廓层次,让模型的结构辨识度大幅提升。结构设计上,构件内部设置多道径向加强筋连接内外壁,在开设镂空窗口的区域对应做了局部壁厚加厚处理,平衡轻量化与结构强度的双重需求,两端的齿形结构分别适配不同的装配场景:轴向直齿段可用于周向定位或传动配合,周向齿纹凸缘可用于手动旋拧调节或防滑装配,整体结构紧凑,各特征之间的尺寸配合经过校验,不存在干涉问题,可直接用于后续的工程分析、样机加工或装配模拟环节,设计思路围绕功能性与工艺性展开,在满足支撑、连接核心功能的前提下,通过镂空结构优化实现减重,通过齿形细节设计拓展使用场景,兼顾实用性与结构美观性。
