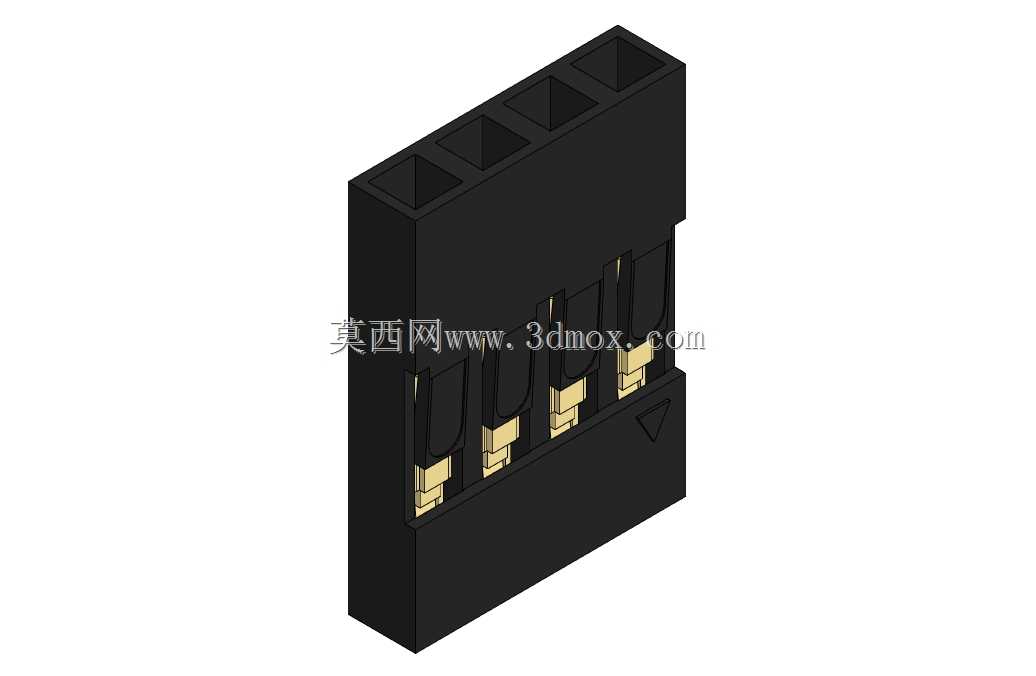

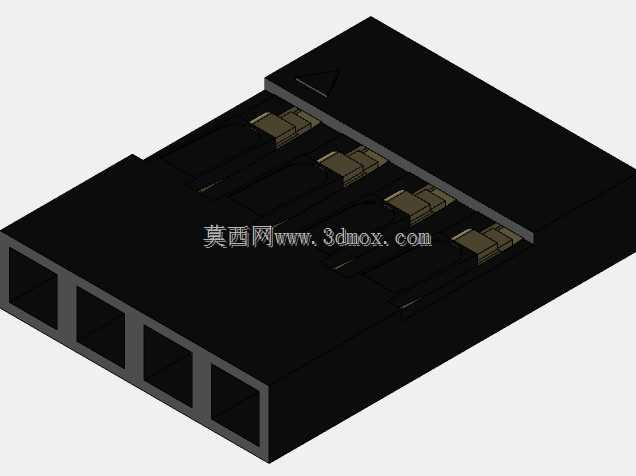

2.54mm间距单排PCB连接器结构设计

板对板连接场景里，塑壳与端子的配合公差一直是批量加工的核心痛点，过盈量稍大就会出现端子压入时塑壳开裂，过盈量不足又会在振动工况下出现端子退针、接触电阻飙升的问题。这款单排连接器的塑壳腔体做了单侧微凸的卡位筋，筋高控制在0.08mm，刚好能卡住端子侧边的冲压缺口，不需要额外增加倒刺结构就能实现端子的轴向固定，压入时的阻力曲线更平缓，不会出现瞬间力值突增冲坏塑壳内壁的情况。接触端子的镀金层厚度只在接触区做局部加厚，插合面的圆弧倒角做了0.15mm的R角处理，既降低了公母端对插时的刮擦力，避免镀层被刮落造成接触不良，又能控制镀金成本，不会因为全件镀金拉高整体物料成本。塑壳的导向槽做了1.5度的拔模斜度，注塑成型时顶出阻力更小，不会出现顶白、变形的问题，槽口的倒角做了不对称设计，能实现防呆效果，避免插反造成的电路短路。端子的焊脚位置做了微幅的预偏处理，刚好抵消SMT回流焊时的热变形量，焊盘对位时不会出现偏移虚焊，爬锡高度能稳定控制在焊脚高度的三分之二，既保证焊接强度，又不会出现锡膏爬至接触区影响导通性能。塑壳选用的黑色高温尼龙材质，在260度的回流焊温度下持续10秒不会出现软化变形，腔体的尺寸收缩率提前按0.12%做了补偿，批量生产时的腔体尺寸CPK值能稳定在1.33以上，不需要后续二次整形就能满足装配要求。相邻端子之间的隔栏做了加厚处理，能承受2000V的耐压测试不会出现击穿爬电，隔栏根部做了R0.2的圆角，避免注塑时出现应力集中，高低温循环测试后不会出现隔栏开裂的问题。插合面的密封槽预留了0.2mm的压缩量，搭配硅胶密封圈能实现IP40的防护等级，日常使用时能阻挡灰尘进入接触区，降低接触不良的概率，同时不会额外增加过多的插合力，单手就能完成板间的插合操作。
