推拉式快速夹钳M20压紧工装结构

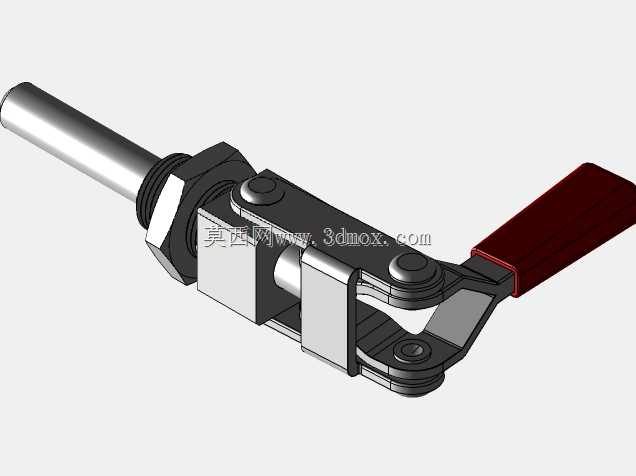

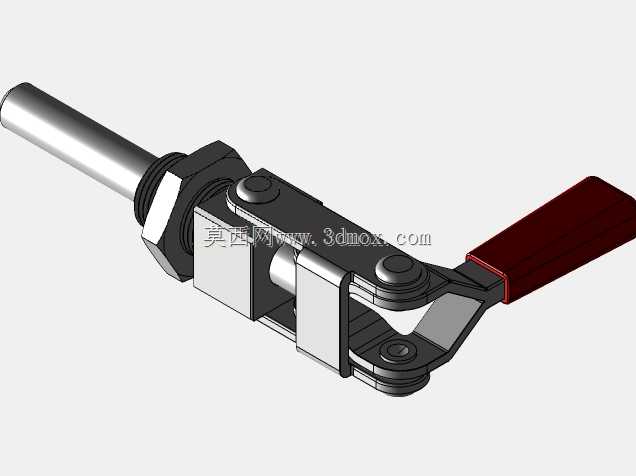

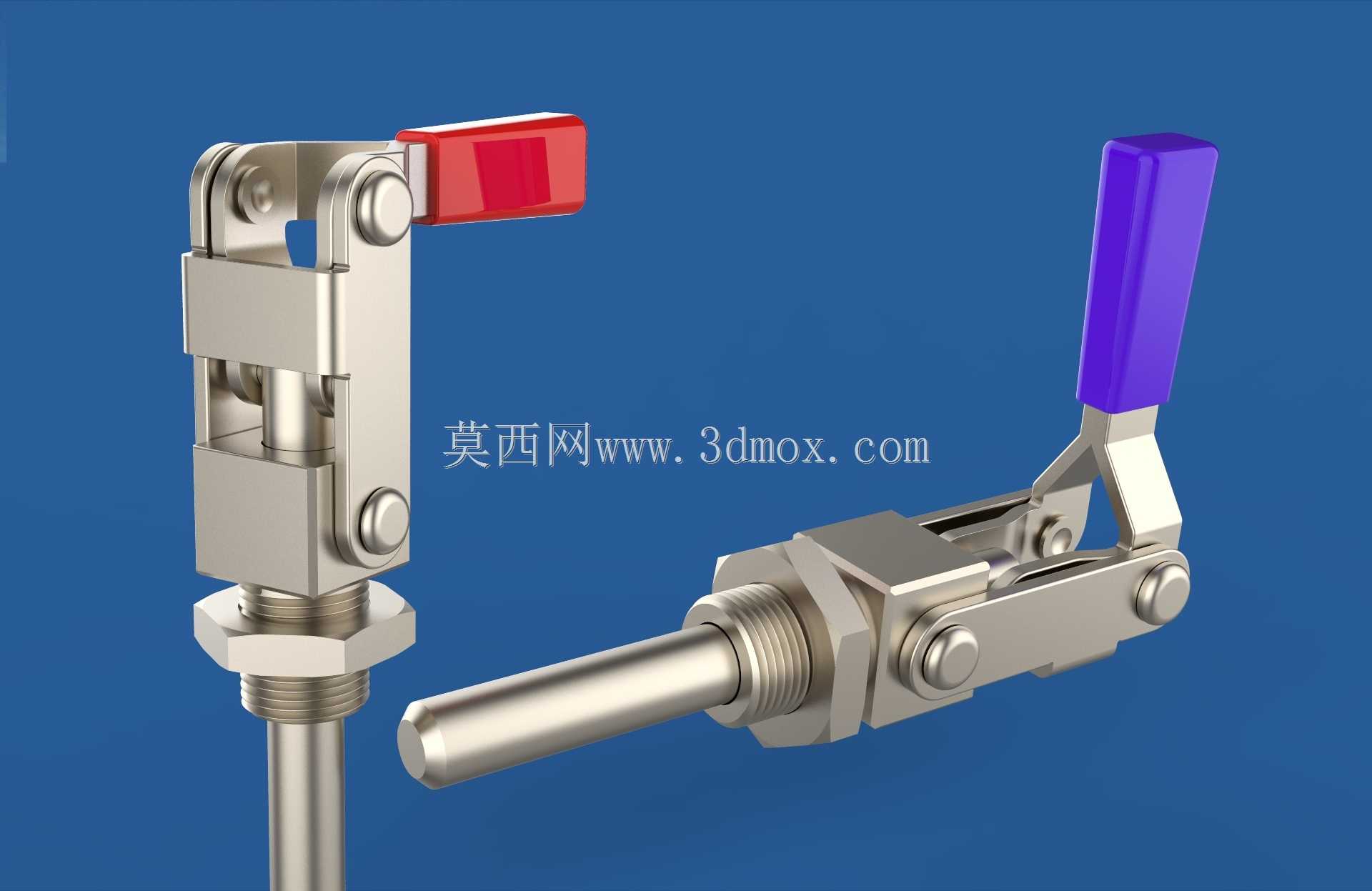

车间现场做工件定位压紧时，最容易出现的问题就是夹钳锁紧后行程回弹，尤其是带螺纹安装的推拉式夹钳，螺杆与基座的配合间隙如果留得不合理，反复扳动手柄几百次后就会出现压头偏移，原本对齐的定位基准直接错位，导致整批工件的压紧位置偏差超差。这款M20规格的拨动夹钳在结构上做了针对性的适配，螺纹段的牙型选用了细牙设计，相比普通粗牙螺杆，细牙的螺距更小，锁紧时的轴向进给量更可控，安装到工装板上时，配合锁紧螺母可以实现微米级的伸出量调整，不会出现粗牙螺纹拧半圈就过位、退半圈就松旷的问题。夹钳的肘节联动机构没有采用常见的一体式冲压连杆，而是用了分体式销轴铰接，每个铰接点的销轴都做了滚花销处理，压入手柄和连杆的安装孔后不会出现轴向窜动，哪怕长期承受高频次的扳动冲击力，铰接位置也不会松脱晃荡。手柄的握持部分套了防滑塑套，两种不同颜色的塑套对应不同的锁紧行程区间，红色手柄对应固定安装座的压紧端，紫色手柄对应推拉螺杆的驱动端，现场操作时工人不用凑近看结构，扫一眼手柄颜色就能分辨操作端，避免误扳动导致的工件松脱。夹钳的基座和螺杆接触的位置嵌了一个铜质导向套，螺杆往复推拉时不会直接和钢制基座摩擦，长期使用也不会因为磨损失去导向精度，铜套的储油槽可以留存少量润滑脂，日常维护时只需要半年补一次润滑脂就能保持动作顺滑，不用频繁拆解清理金属磨屑。扳动手柄到锁紧死点位置时，连杆的铰接中心刚好越过驱动轴的中心线，形成机械自锁结构，哪怕压紧过程中工件受切削力产生振动，夹钳也不会自行松脱，不需要额外增加弹簧锁紧结构，减少了易损件数量。安装法兰的厚度做了加厚处理，用螺栓固定到工装台面上时，法兰不会因为夹紧反力出现翘曲变形，六个角的位置都做了倒角处理，安装时不会刮伤工装台面的阳极氧化层，也避免工人操作时被锐边划伤。
