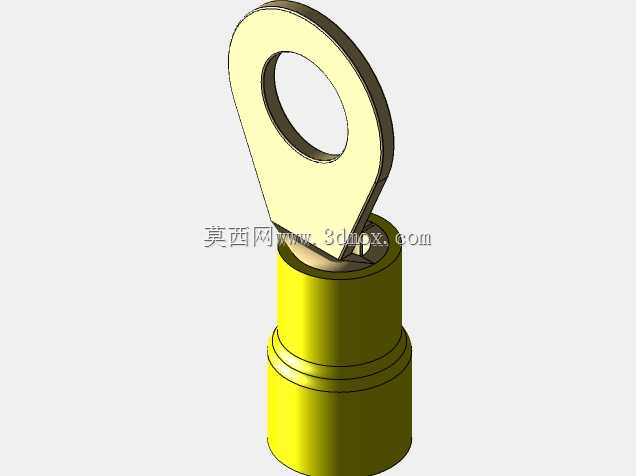

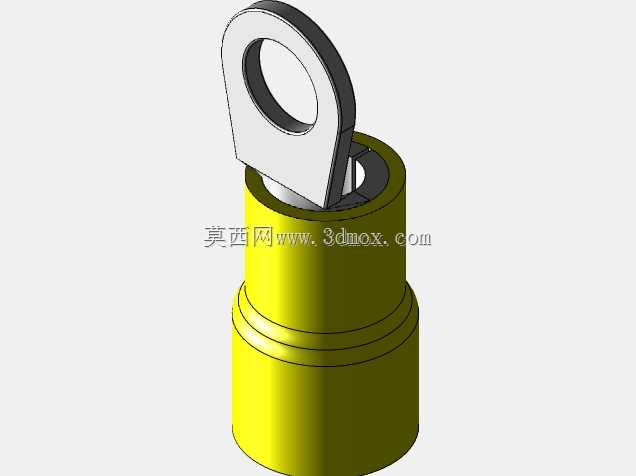

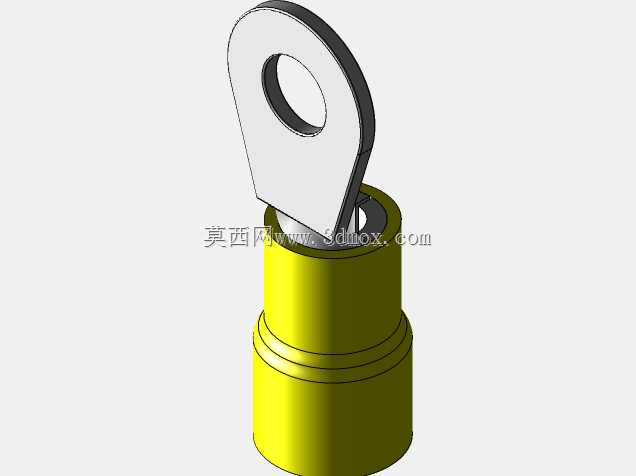

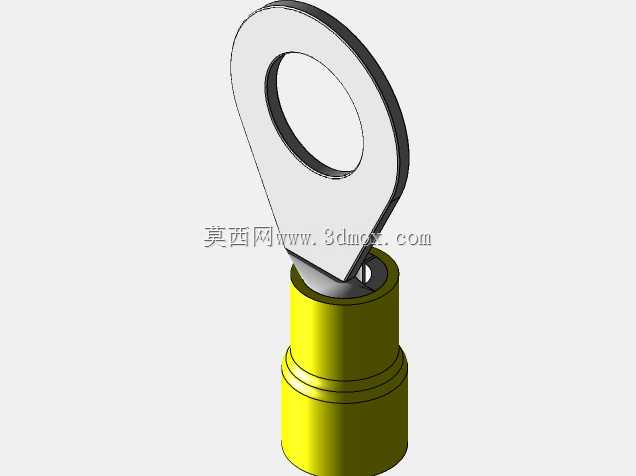

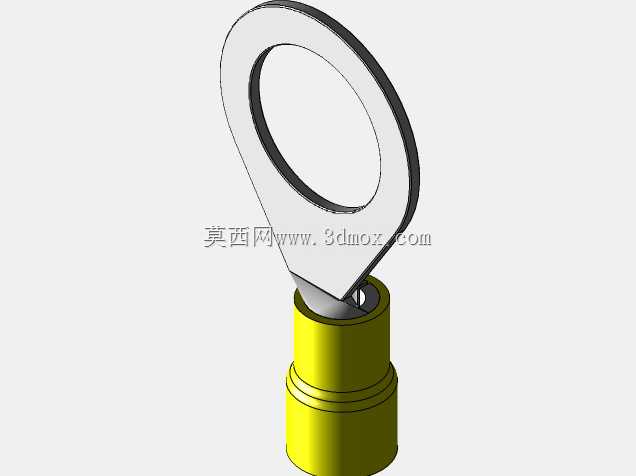

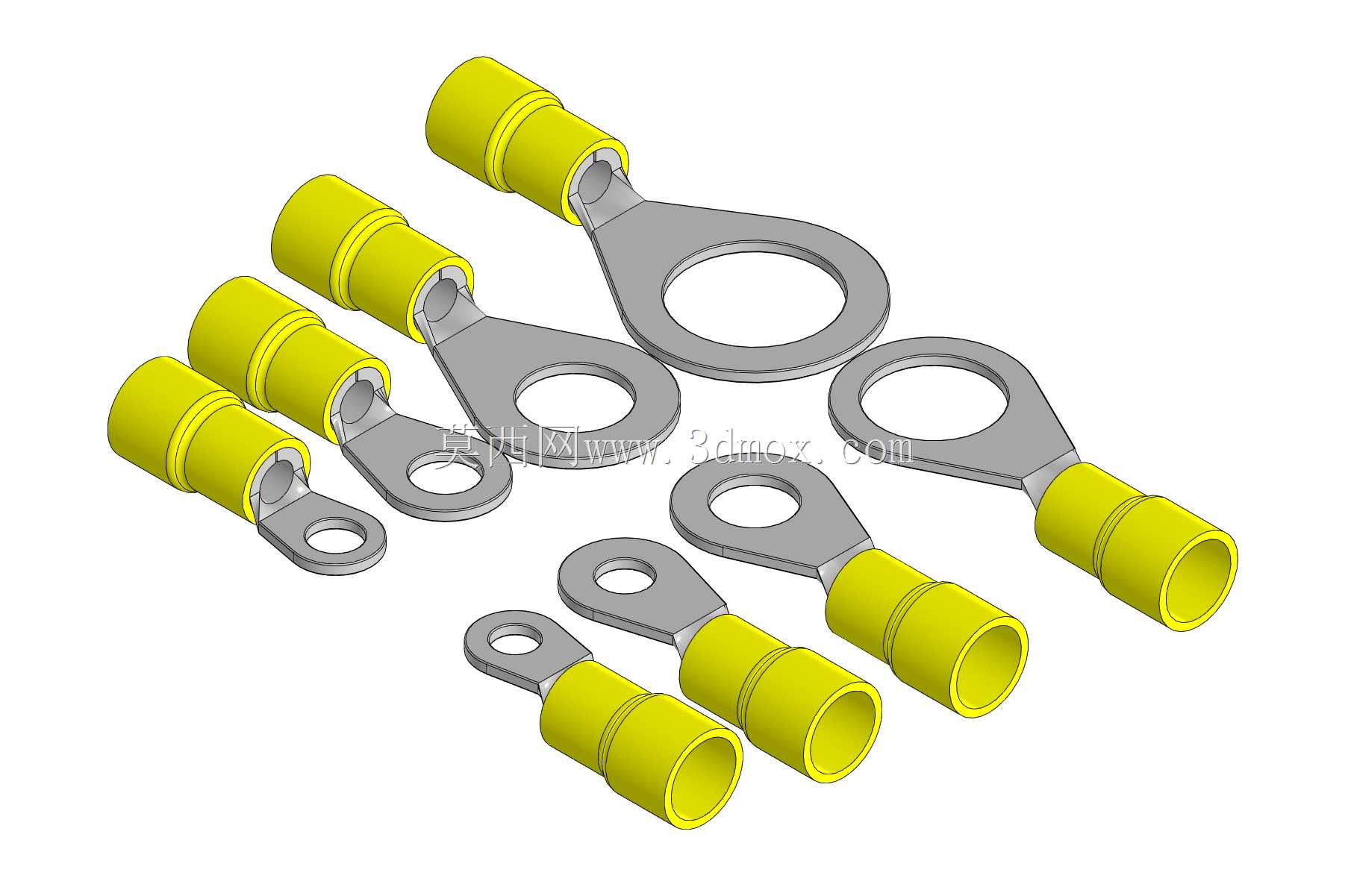

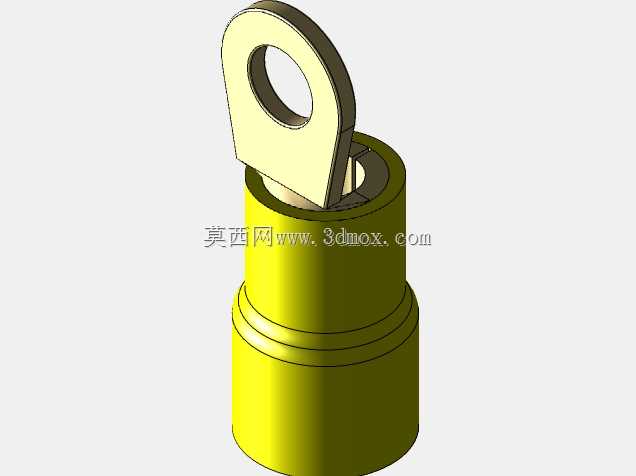

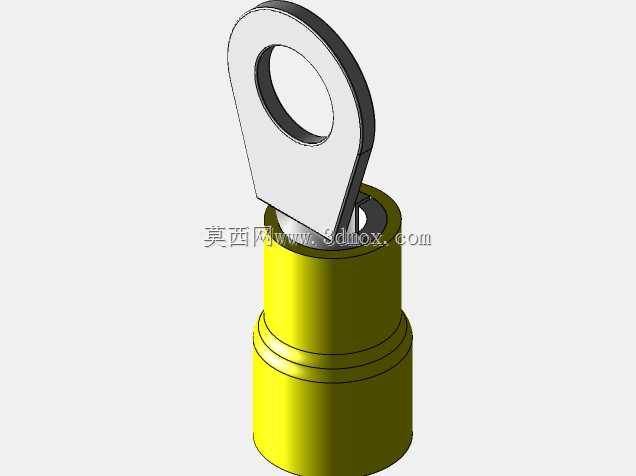

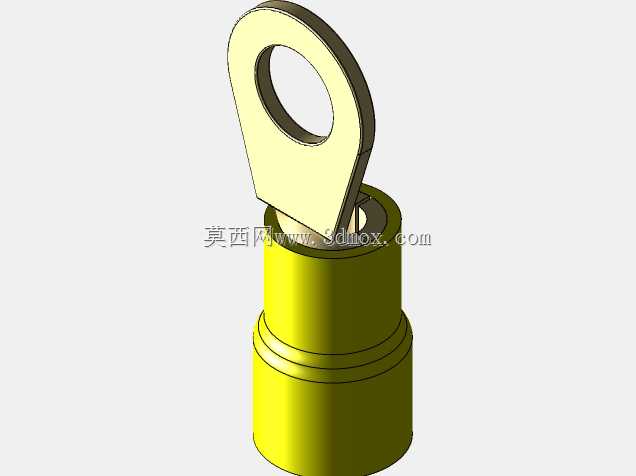

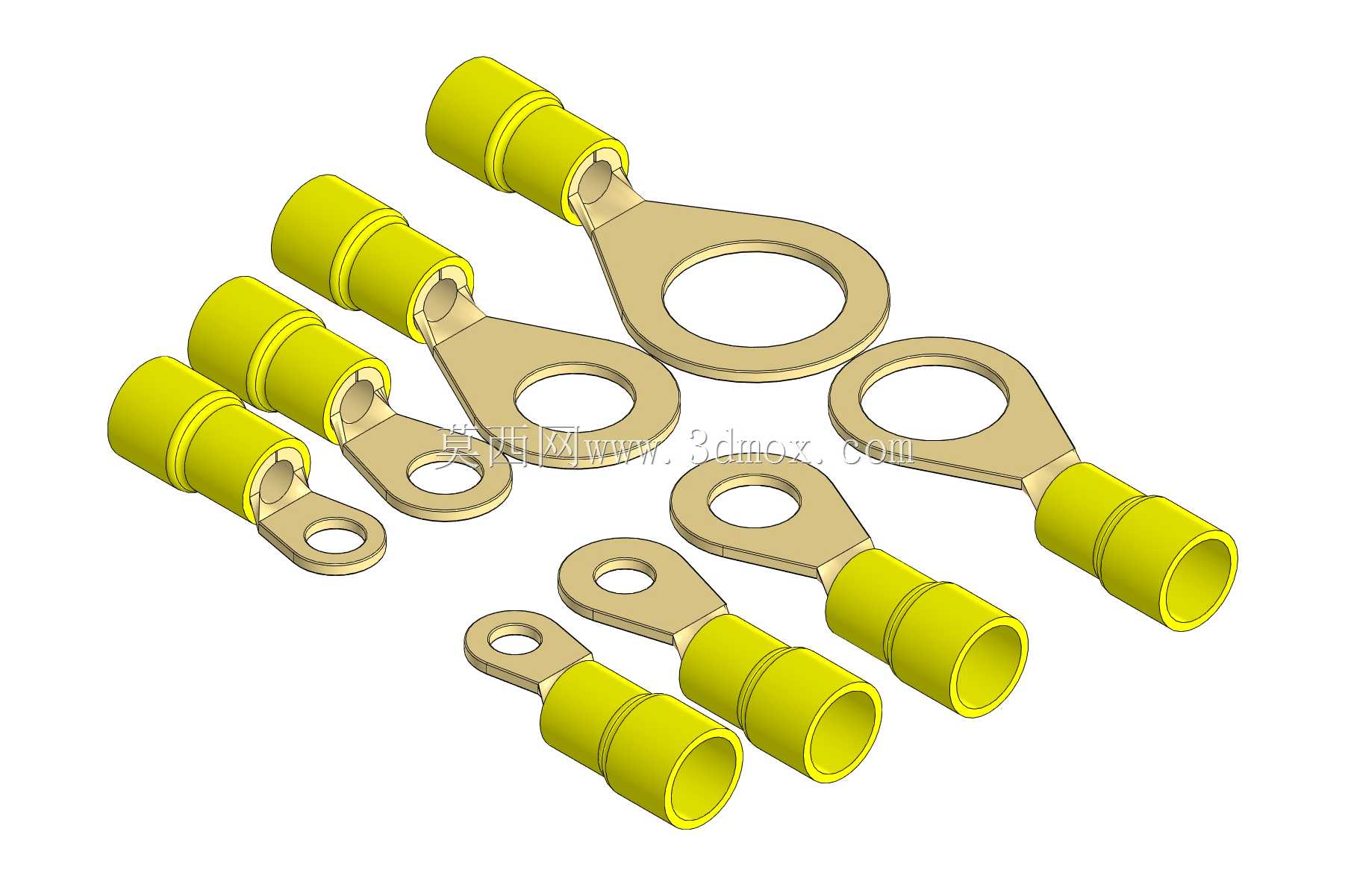

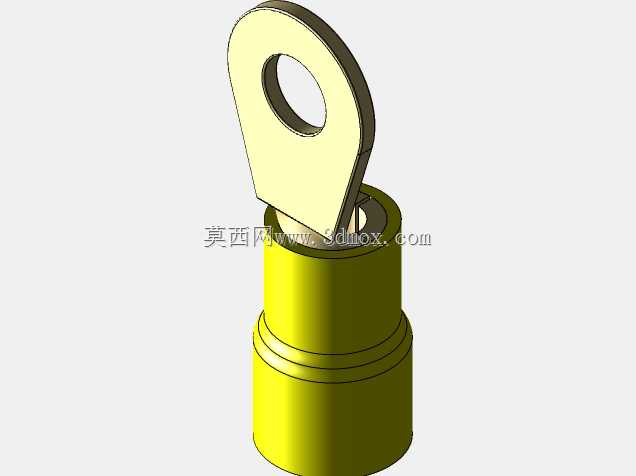

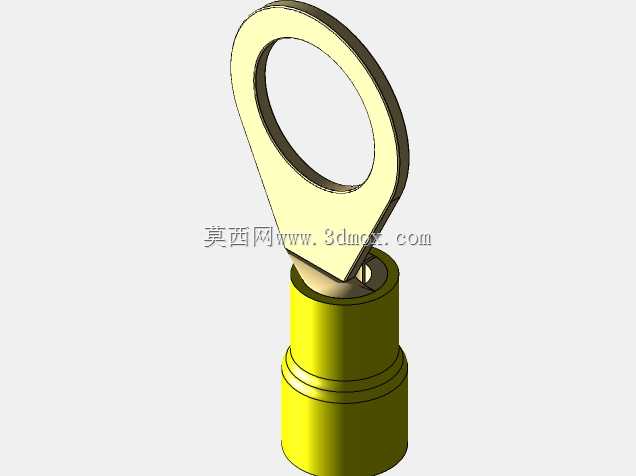

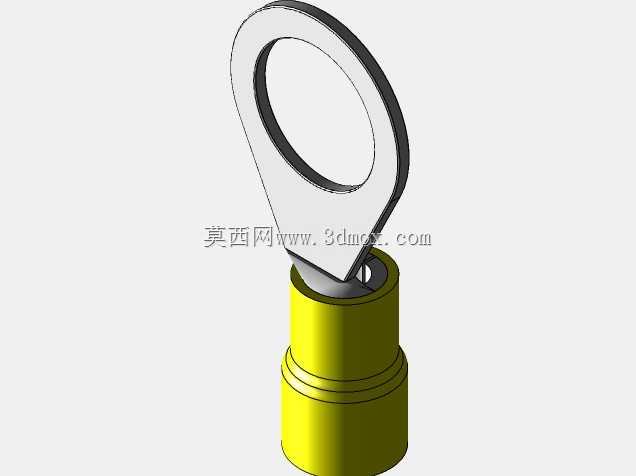

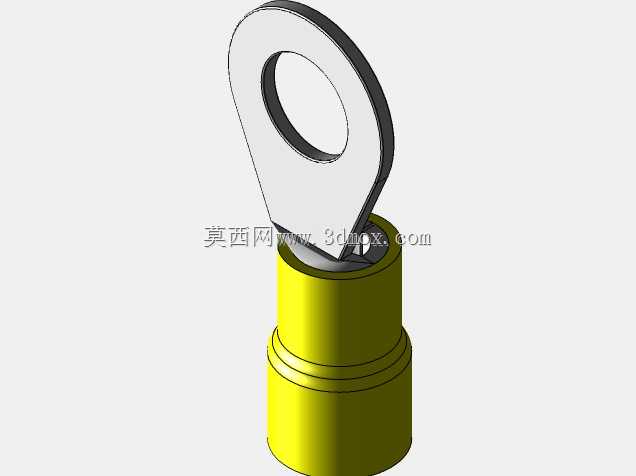

多规格黄色绝缘环形冷压接线端子

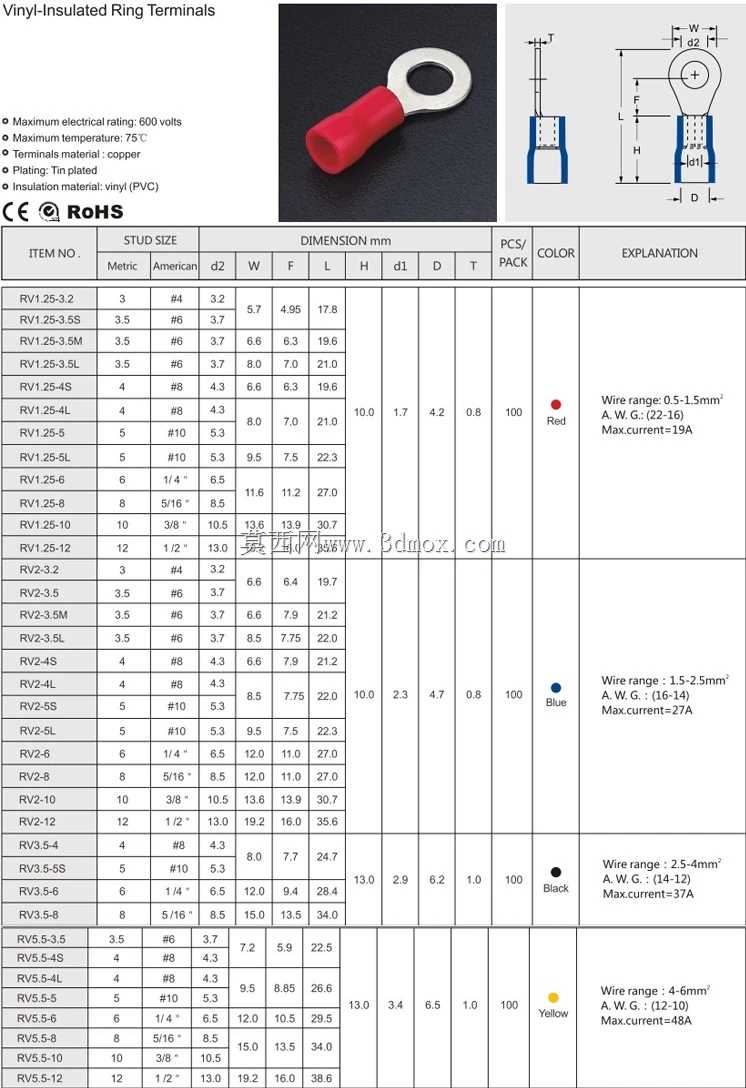

电气柜布线现场最容易出问题的就是接线端子压接处，绝缘层开裂、铜片压偏、螺栓孔位错位导致的接触不良，往往要排查大半天才能找到故障点。这套环形端子的结构设计完全围绕压接可靠性做优化，金属端的压接筒做了内齿防滑结构，压接时齿牙会嵌入铜线表层，不会因为设备长期震动出现松脱，筒壁厚度做了梯度设计，靠近环形片的位置壁厚稍大，压接钳施压时不会把根部压裂，尾部做了微扩口，穿线时不会刮伤多股铜丝的线芯。黄色绝缘护套的硬度做了适配调整，既不会因为太硬导致压接时护套碎裂，也不会因为太软在穿螺栓时被挤变形，护套和金属筒的结合处做了倒扣卡槽，压接完成后护套不会从金属端滑脱，哪怕是在低温环境下布线，护套依然能保持足够的韧性，不会出现脆裂问题。环形接孔的边缘做了去毛刺处理，螺栓穿入时不会刮伤镀锌层，长期使用也不会因为接触面氧化导致电阻升高，不同规格的端子孔位对应不同的螺栓尺寸，压接筒内径匹配4-6平方的多股铜线，适配AWG12-10的线径标准，不用额外修剪线芯就能直接穿入压接。金属端的材质选用锡磷青铜，表面做镀锡处理，抗氧化能力比纯铜提升三倍，导电性能稳定，压接后的接触电阻远低于行业标准，大电流通过时不会出现局部发热的问题。护套选用阻燃PVC材质，离火自熄，哪怕接线处出现短时过载发热，也不会引燃护套引发安全隐患，不同尺寸的端子统一用黄色护套标识，对应6平方的线径规格，布线时不用逐个测量就能快速区分线径，大幅提升现场布线的效率。压接时不需要额外剥除过长的线芯，护套尾部刚好能包裹住线芯的绝缘层，不会有裸露的铜线外露，避免不同线束之间出现短路风险，环形片的平面度控制在0.1mm以内，和接线排的接触面完全贴合，螺栓拧紧后不会出现虚接的情况。
