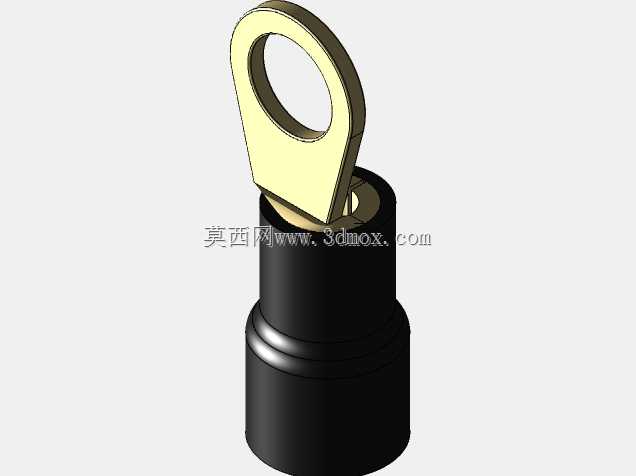

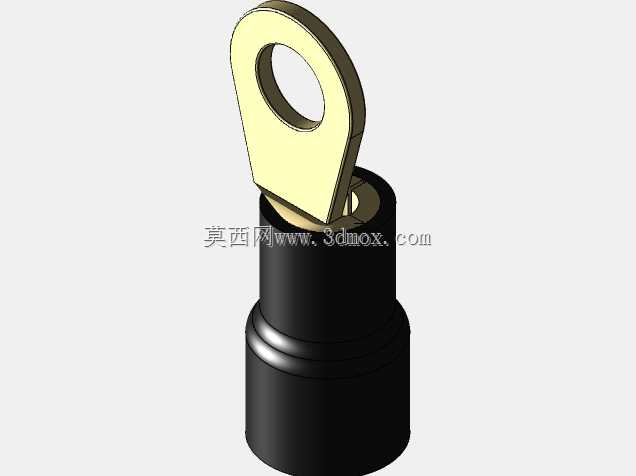

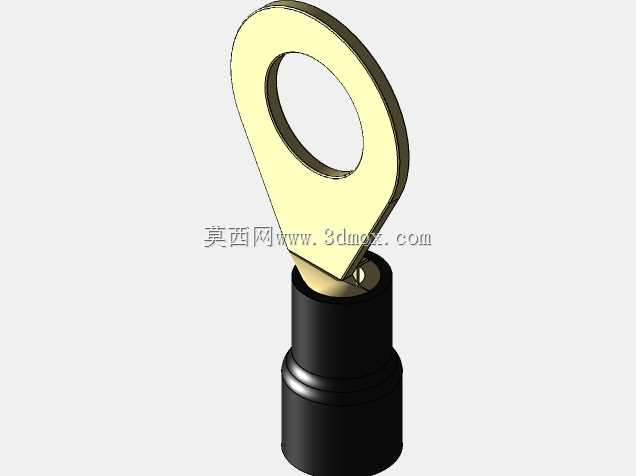

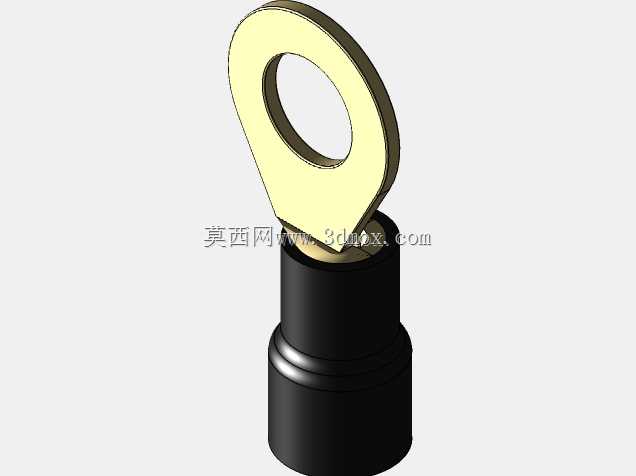

黑色绝缘环形冷压接线端子结构设计

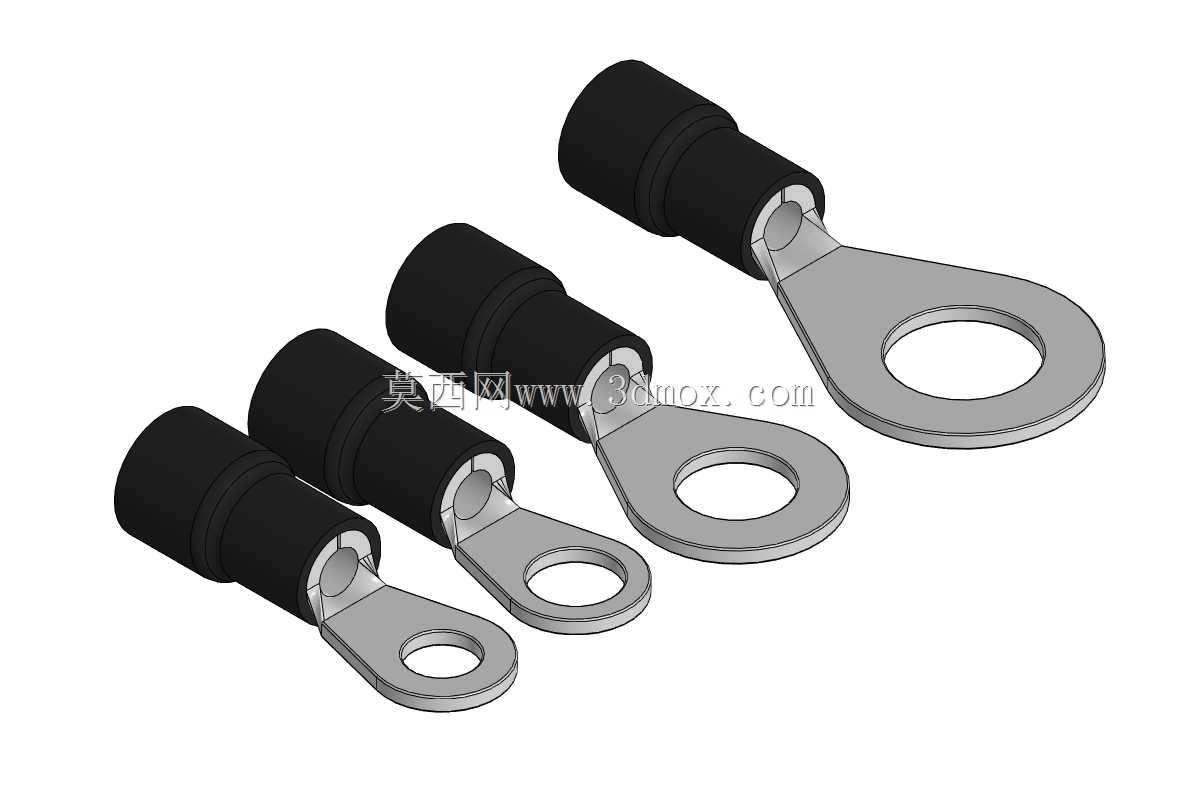

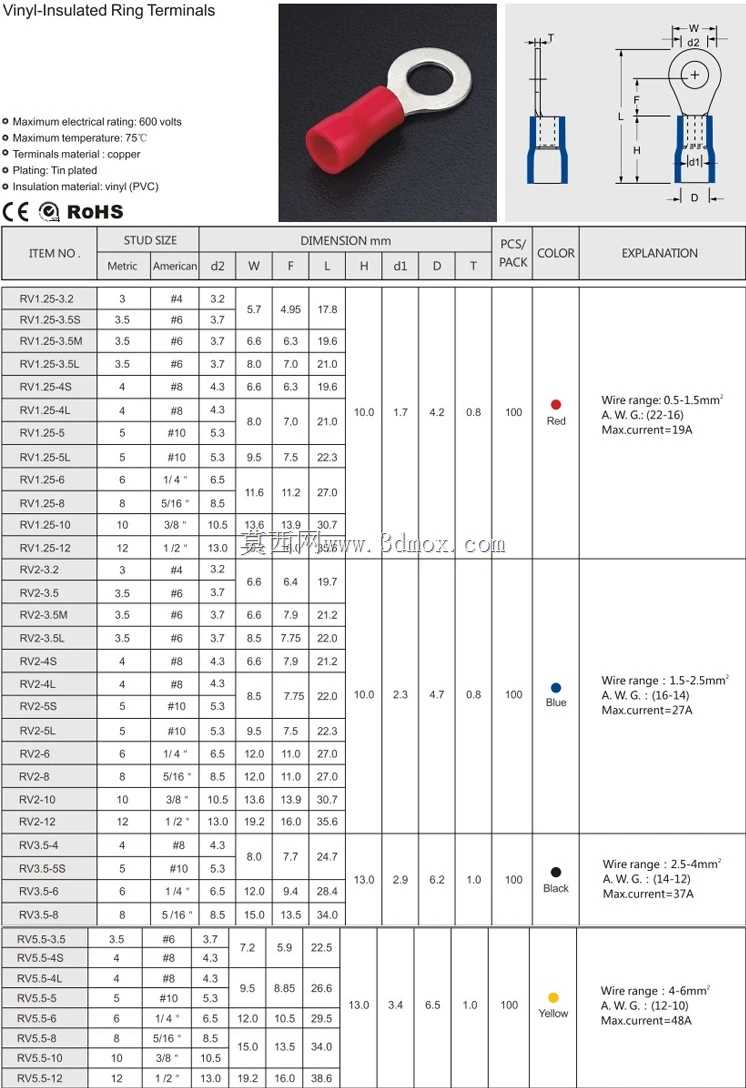

这类绝缘环端子是低压电气布线场景中应用极为广泛的压接式连接件，常见于工业控制柜内部接线、家电整机线束装配、汽车低压线路接驳、配电盘回路接线等场景，核心作用是实现导线端部与接线螺柱之间的可靠固定，避免散丝、虚接带来的接触电阻过大、线路发热甚至打火脱落的故障风险。相比无绝缘护套的裸端子，这款带黑色绝缘护套的环型端子能够在压接完成后对导线与金属筒的衔接位置形成物理防护，既可以避免相邻接线点之间的意外短接，也能减少灰尘、潮气对接线位置的侵蚀，同时还能缓冲线束弯折时的应力集中，降低导线根部断裂的概率。产品的金属导电部分采用黄铜基材做镀锡处理，既保证了优良的导电性能，也能提升金属件的抗氧化能力，长期使用不易出现氧化锈蚀导致的接触不良问题；端部的环形接孔设计能够适配不同直径的接线螺柱，压接筒部分的内壁做了防滑纹路设计，当导线剥除绝缘层插入筒内后，通过冷压钳施压让筒壁产生均匀形变，就可以将导线线芯牢牢锁死在筒内，拉拔力能够满足低压布线的可靠性要求。设计过程中针对适配2.5-4平方毫米导线的规格做了尺寸匹配，压接筒的内径刚好对应该线径范围的导线剥线后的外径，不会出现线芯插入困难或者压接后间隙过大的问题；环形端的接孔覆盖了常用的M4、M5、M6、M8接线螺柱尺寸，能够适配绝大多数电气设备的接线桩规格。外部的黑色绝缘护套采用硬质绝缘工程塑料注塑成型，和金属压接筒之间做了防脱卡扣结构，压接过程中护套不会从金属件上移位脱落，护套尾部做了渐变收腰的导向结构，既方便导线插入，也能在压接后对导线绝缘层形成一定的包覆支撑，减少线束晃动对接点的拉扯。安装时只需要将对应线径的导线剥去合适长度的绝缘层，插入端子的压接筒内，使用匹配压模的冷压钳分别在压接筒的线芯位置和护套包覆位置施压，就可以完成端子与导线的固定，之后将环形孔套入接线螺柱，拧紧配套的螺母与垫片即可完成接线，整个安装过程无需焊接，操作便捷，接线一致性好，非常适合批量布线的装配场景。
