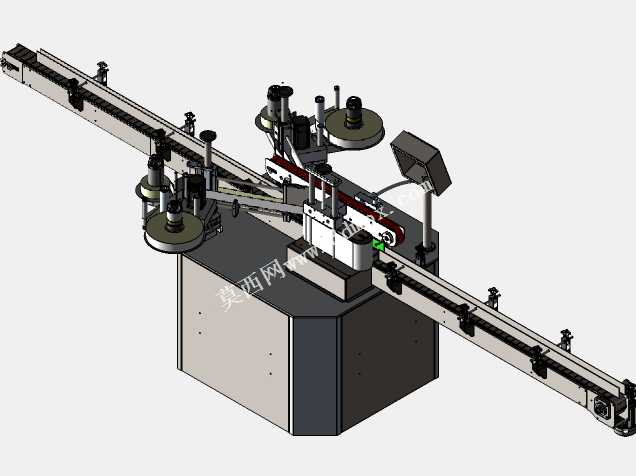

双标头在线式全自动贴标设备结构

这款双标头在线式贴标设备，主要面向食品饮料、日化、医药等行业的灌装后段包装工序，适配圆柱类、扁平方正类包装容器的单/双面贴标需求，可直接嵌入现有连续式生产流水线，无需大幅改动原有产线布局，适配日化洗护瓶、饮料瓶、药瓶、食品罐等多种常见包装形态，能在产线连续输送过程中完成标签的自动供料、剥离、贴合、压平全流程作业，替代传统人工贴标模式，解决人工贴标位置偏移、褶皱、效率低下、一致性差的痛点，单条线可匹配每分钟数十至百余件的产线节拍，大幅降低包装段的人工投入。设备整体采用跨接式长输送线设计，主体机架为箱式钣金焊接结构，作为整台设备的承载基座，内部预留电气控制元件、气路组件的安装空间，底部可配置可调脚杯与脚轮，兼顾安装调平与短距离移位需求，两侧伸出的输送线架可直接对接上下游产线的输送段，输送面高度可根据现场产线的实际高度做适配调整，安装时仅需固定基座、对接输送与气源电源即可完成部署，对车间场地的适配性较强。输送段采用双侧导向栏结构，可根据待贴标容器的外形尺寸调节导向间距，确保容器在输送过程中保持稳定的居中姿态，避免输送偏移导致贴标位置偏差，输送带上配置的柔性夹持结构可在贴标工位短暂稳固定位容器，保证贴标瞬间容器无位移、无晃动。设备配置两组独立的标头安装工位，分别布置在输送线的侧上方位置，可根据贴标需求选择单侧单标、双侧双标、颈部+瓶身双标的不同贴标模式，每个标头都集成了标签料卷安装轴、标签剥离机构、压标辊组件，标头的安装支架设计为多维度可调结构，可实现水平、垂直、倾斜角度的微调，适配不同高度、不同直径、不同贴标位置的容器需求，标签料卷的走带路径设计了多组张紧辊与纠偏结构，可避免标签走带偏移、断带问题，保证标签剥离顺畅无卡滞。设备的人机操作界面采用悬臂式安装，可根据操作人员的站位调整屏幕的角度与高度，方便参数设置、运行状态监控与故障排查，整台设备的气路、线路均采用内置走线设计，外露管线均配置防护拖链，避免生产过程中管线磕碰损坏，同时便于日常清洁维护，符合食品、医药生产车间的卫生管理要求。在设计过程中充分考虑了不同规格产品的快速换型需求，导向栏间距、标头位置、检测电眼位置均采用快调锁紧结构，更换不同规格产品时无需复杂拆装，仅需手动调整对应位置并锁紧即可完成换型，适配多品种小批量的柔性生产需求，设备的各运动部件均预留了维护操作空间，易损件如压标辊、输送皮带均可快速拆卸更换，降低后期运维的时间成本。
