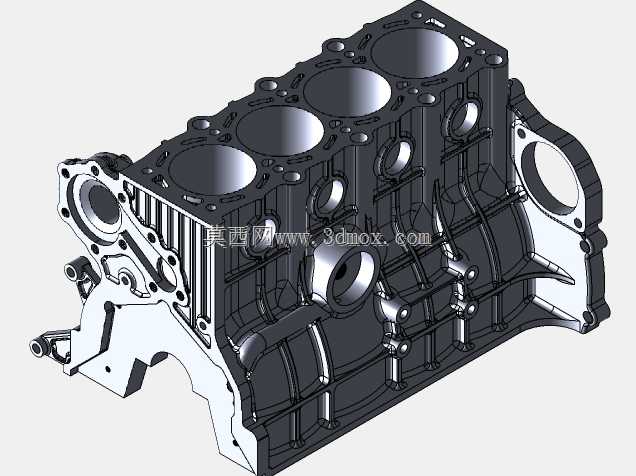

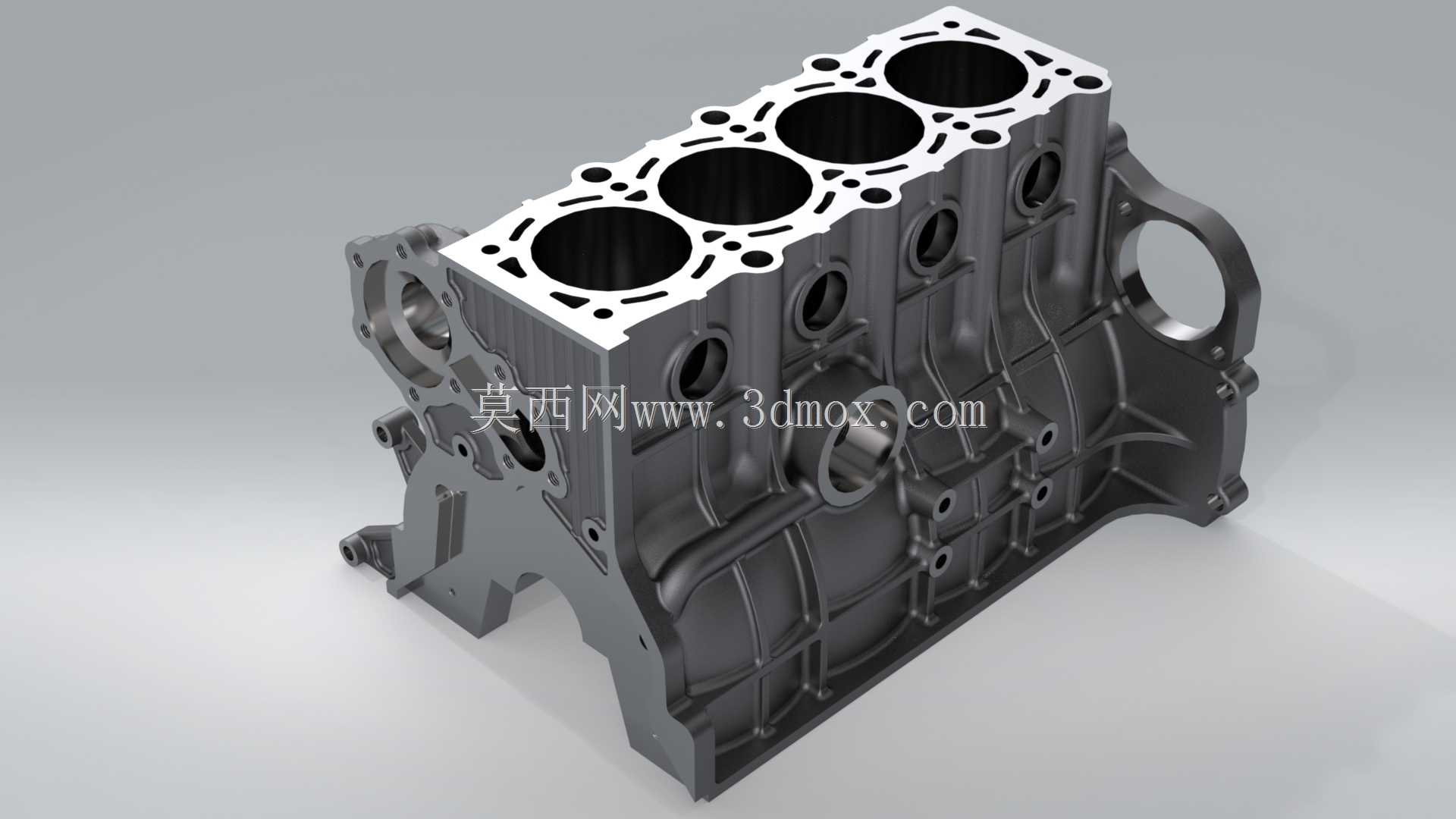

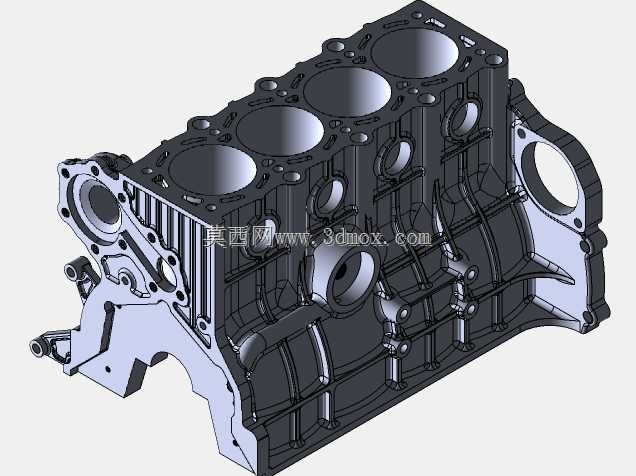

量产缸体加工环节最容易出现的壁厚不均问题,在这套结构里做了针对性的壁厚梯度调整,缸筒周边的承载区域壁厚比外围冷却腔区域厚3.2mm,既保证了燃烧室爆压工况下的结构强度,又不会因为整体壁厚过大增加不必要的整机重量。缸体顶面的缸盖连接螺栓孔采用不等距排布,相邻缸筒之间的螺栓孔间距比外侧孔距小12mm,能有效平衡缸垫压紧力,避免长期工作后出现缸垫冲蚀的渗漏隐患,螺栓孔周边的凸台高度做了0.8mm的下沉处理,给螺栓拧紧后的弹性变形预留了缓冲空间,不会出现凸台边缘应力集中导致的缸体顶面微裂纹。
曲轴安装孔的同轴度公差在结构设计时就预留了0.02mm的加工补偿量,主轴承座的结合面做了网格状的储油微槽,不需要额外加装密封垫片就能保证润滑油不会从结合面渗漏,同时微槽内留存的机油能在冷启动瞬间给轴承提供初始润滑,减少干摩擦带来的轴瓦磨损。缸体侧面的挺柱孔轴线与缸筒轴线的夹角控制在17度,这个角度是经过配气机构动力学仿真验证的最优值,既能保证挺柱的往复运动顺畅,又能减少凸轮与挺柱底面的接触应力,延长配气机构的使用寿命。
冷却水道的走向避开了缸筒之间的热应力集中区,水道内壁做了圆弧过渡处理,没有直角拐角,冷却液流动时的阻力比直角水道低27%,能有效带走缸筒工作时产生的多余热量,避免缸筒出现热变形导致的活塞拉缸问题。缸体后端的飞轮壳连接面采用阶梯式定位结构,定位止口的配合公差选H7/h6,装配时不需要反复调整就能保证飞轮与曲轴的同轴度,减少飞轮转动时的动平衡偏差。油道孔的内壁粗糙度要求控制在Ra1.6以下,设计时把所有油道的交叉孔都做了倒角处理,避免加工残留的铁屑卡在油道拐角处,堵塞润滑油路导致轴瓦烧蚀。
缸体外部的加强筋采用交错式排布,不是传统的平行筋结构,这种排布方式能在不增加缸体整体重量的前提下,把缸体的结构刚度提升19%,降低发动机工作时的结构振动噪音。挺柱腔的回油孔开在腔室最低位置,回油孔直径做了阶梯变化,上端大下端小,既能保证机油快速回流到油底壳,又能减少机油飞溅进入挺柱腔带来的泵气损失。
- 全部评论(0)
- 模板大小 65.96 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,STEP / IGES,Parasolid,Rendering
- 软件分类 发动机
