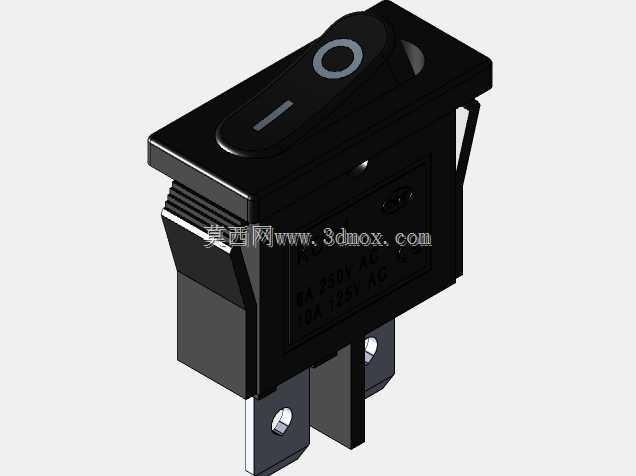

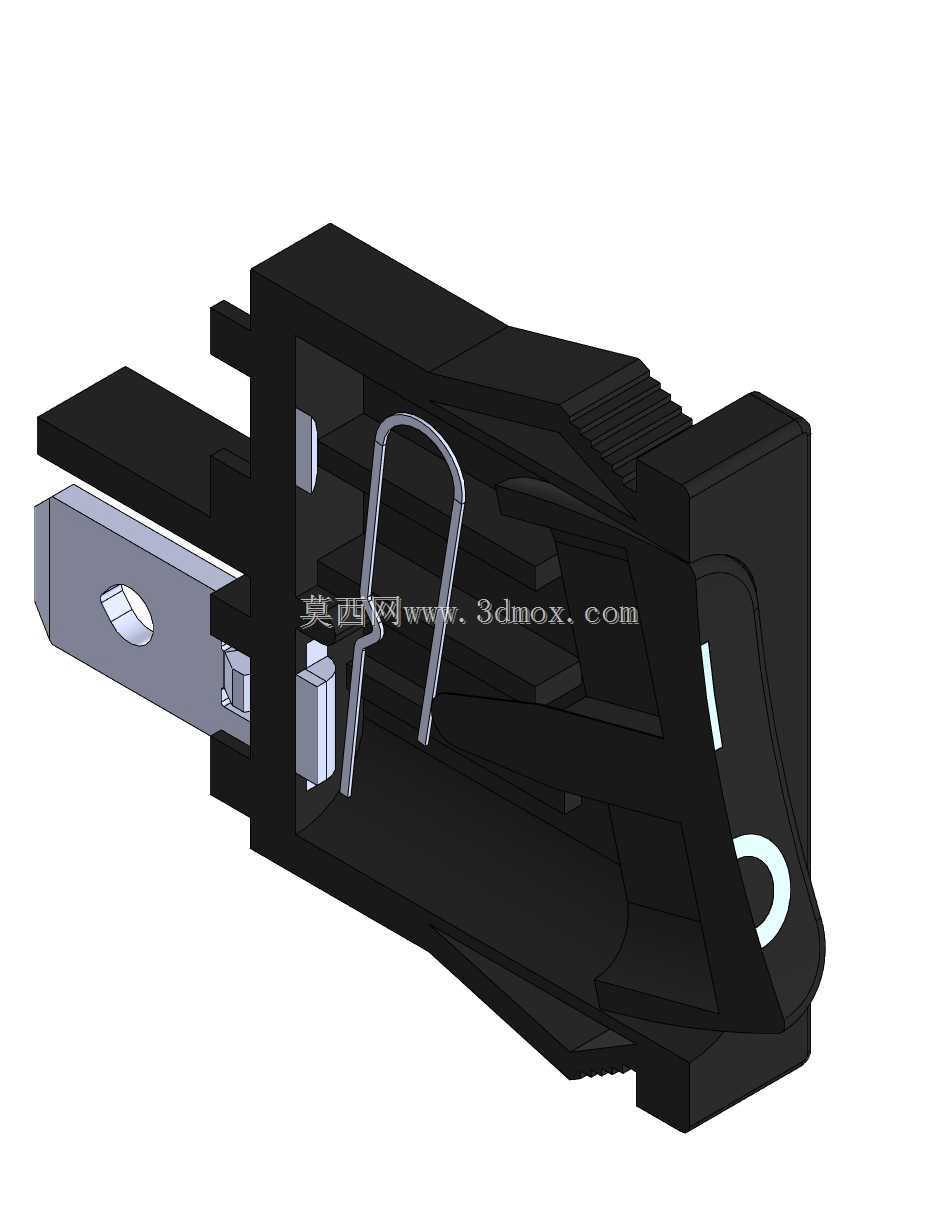

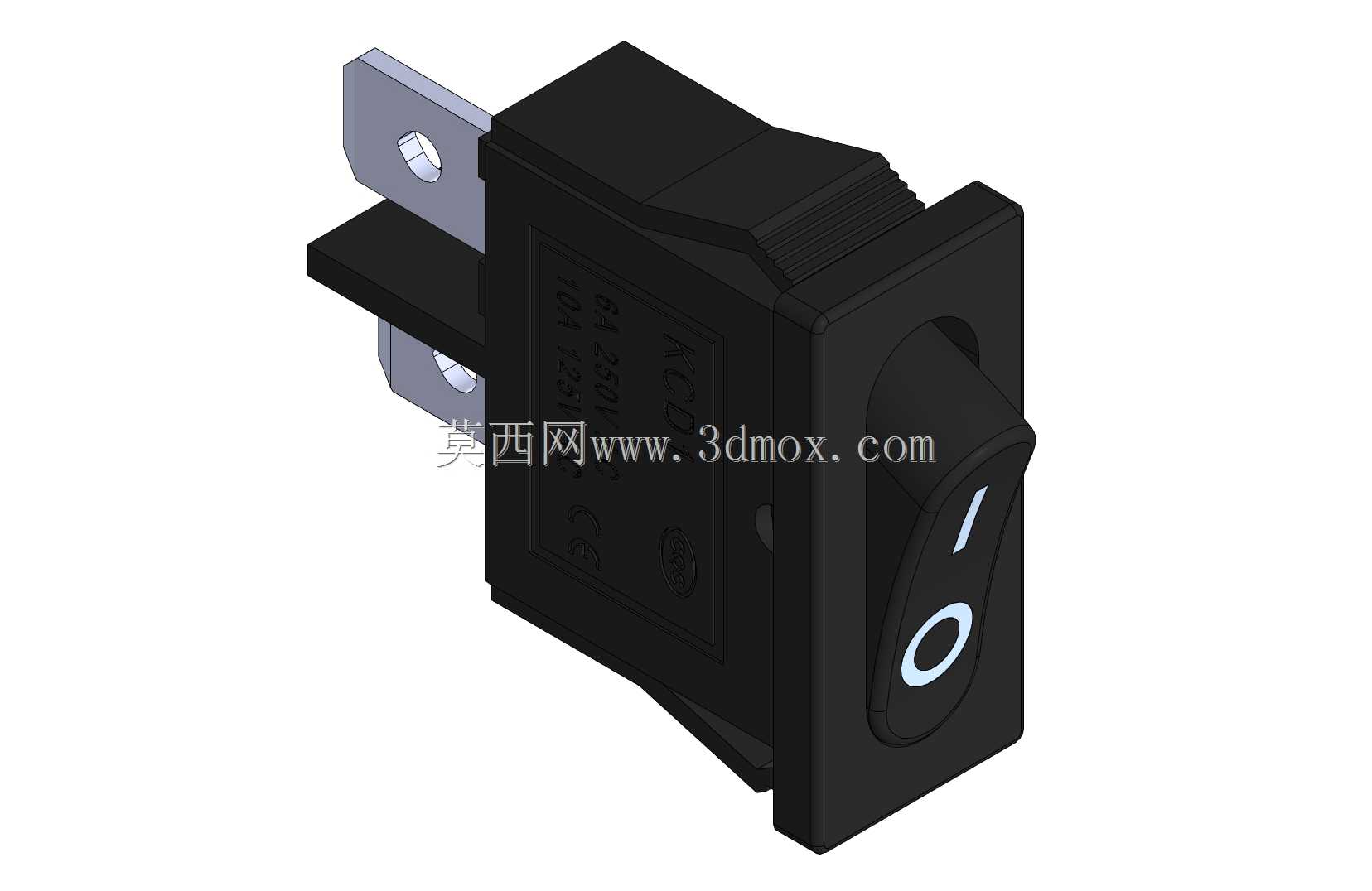

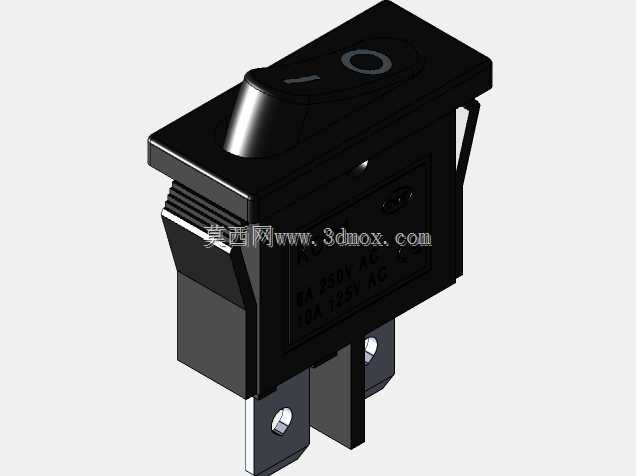

9.5x21mm规格摇臂式电源开关结构

小尺寸面板安装类开关的卡扣配合公差一直是批量加工里容易踩坑的点，这款9.5x21mm规格的摇臂式电源开关，在壳体与安装弹片的配合段做了0.12mm的单侧让位槽，刚好抵消注塑件冷却后产生的翘曲变形量，不会出现插装时卡滞或者装入后松旷脱落的问题。摇臂的转轴位置没有采用常见的通轴穿装结构，而是在壳体两侧做了半开放的轴槽，装配时直接将摇臂的轴端卡入槽内即可，省去了穿轴、压装固定卡簧的工序，单台装配工时能压缩近三分之一，适配自动化产线的快速装配需求。开关的操作面做了内凹的标识区域，白色的通断标识采用模内注塑成型，不会因为长期手指摩擦出现标识磨损脱落的问题，比后期丝印或者移印的标识耐用性提升数倍，适配工控设备、小家电这类高频操作的使用场景。壳体侧边的定位凸台高度控制在0.8mm，刚好卡在面板开孔的定位缺口内，避免开关在面板内出现转动，同时凸台的边缘做了C0.2的倒角，插装时不会刮伤面板的喷涂层。背部的接线插片与壳体的嵌合位置做了一圈密封凸筋，插片压入壳体后凸筋会填充插片与壳体之间的缝隙，即便在有少量粉尘或者凝露的环境下使用，也不会出现插片与壳体之间积灰漏电的问题。摇臂的操作力设置在1.8N±0.3N，既不会因为操作力过小出现误触，也不会因为力值过大导致操作手感生涩，内部的动触点与静触点的接触压力经过调校，能在5A额定电流下长期工作不会出现触点烧蚀的问题，触点的行程设置在1.2mm，分断时的拉弧距离足够，不会出现电弧粘连的故障。壳体的材质选用阻燃PA66，在120℃的长期工作环境下不会出现形变，摇臂的操作面做了细微的晒纹处理，手指接触时不会打滑，即便手上有少量汗液也能清晰感知操作的到位反馈。
