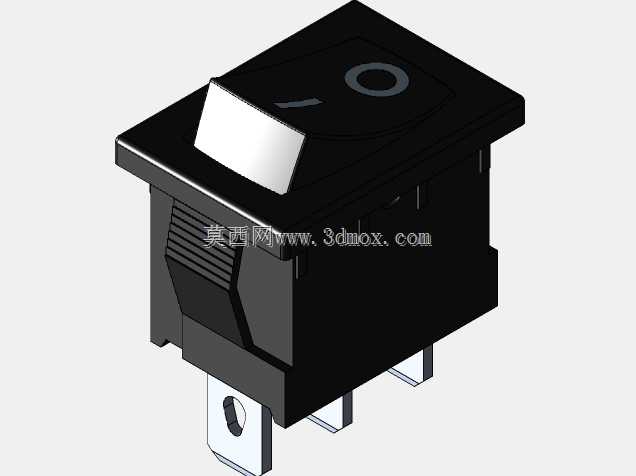

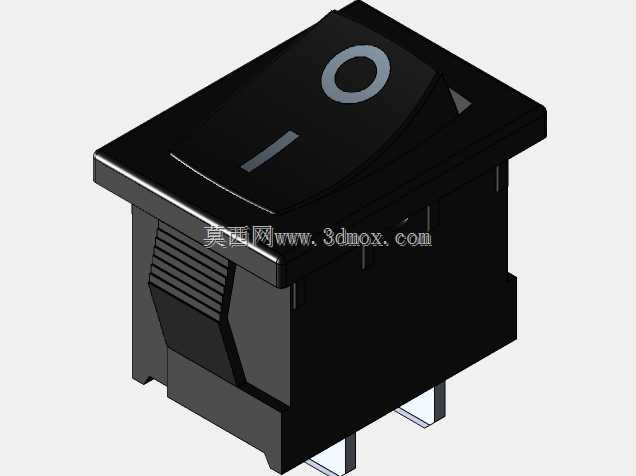

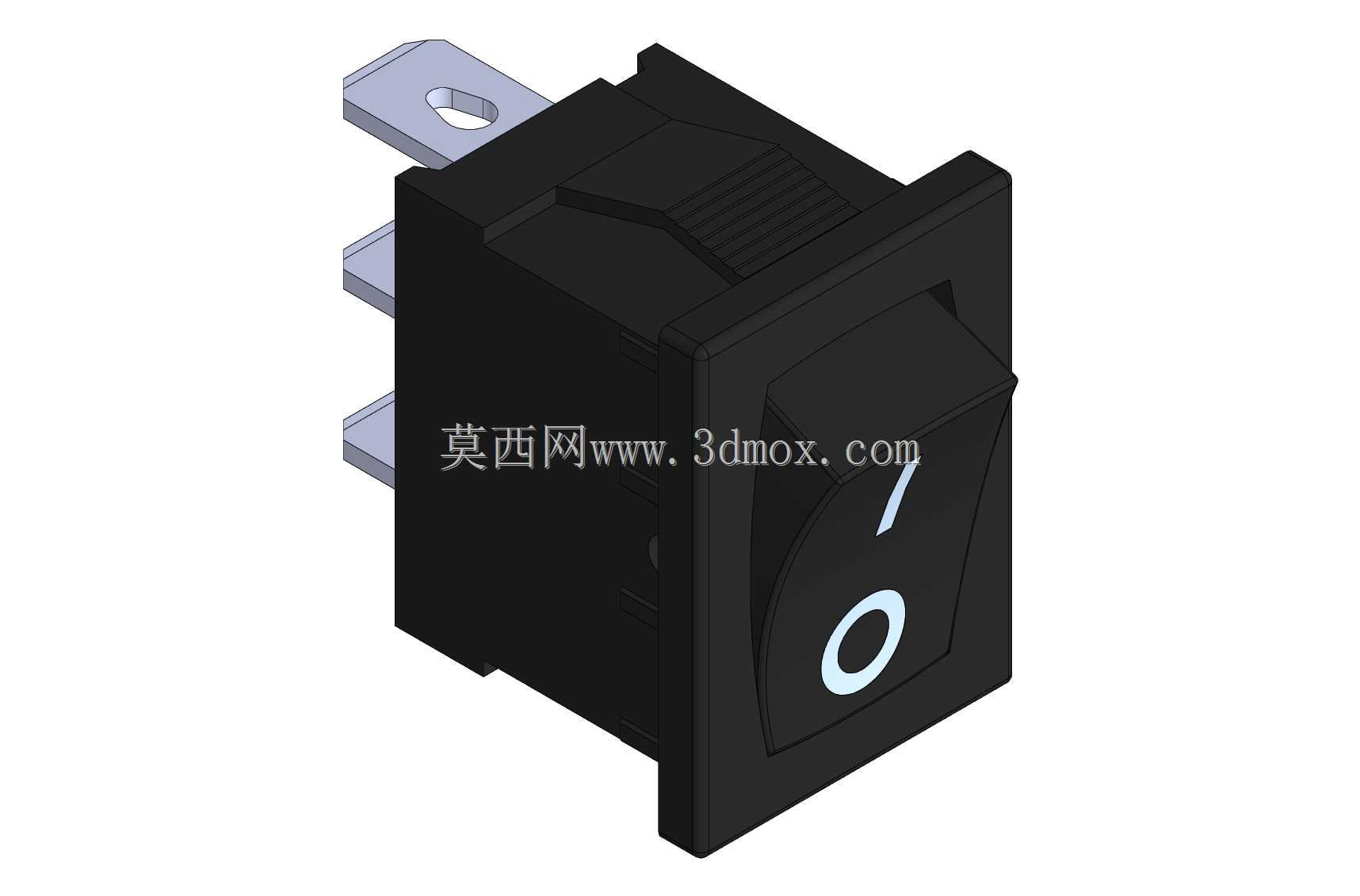

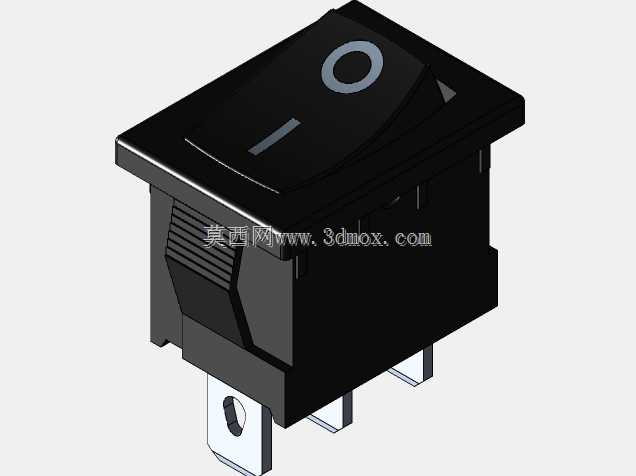

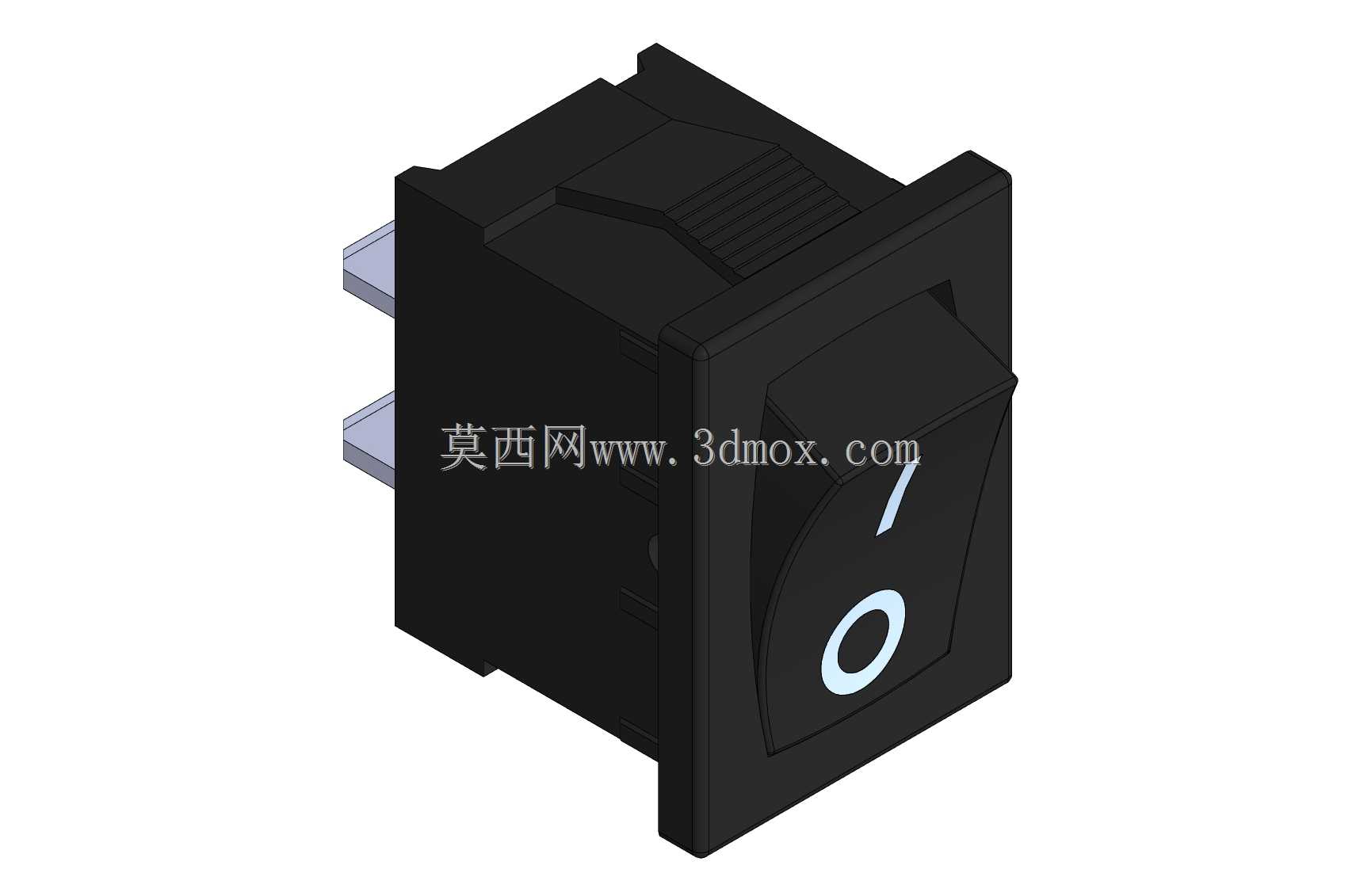

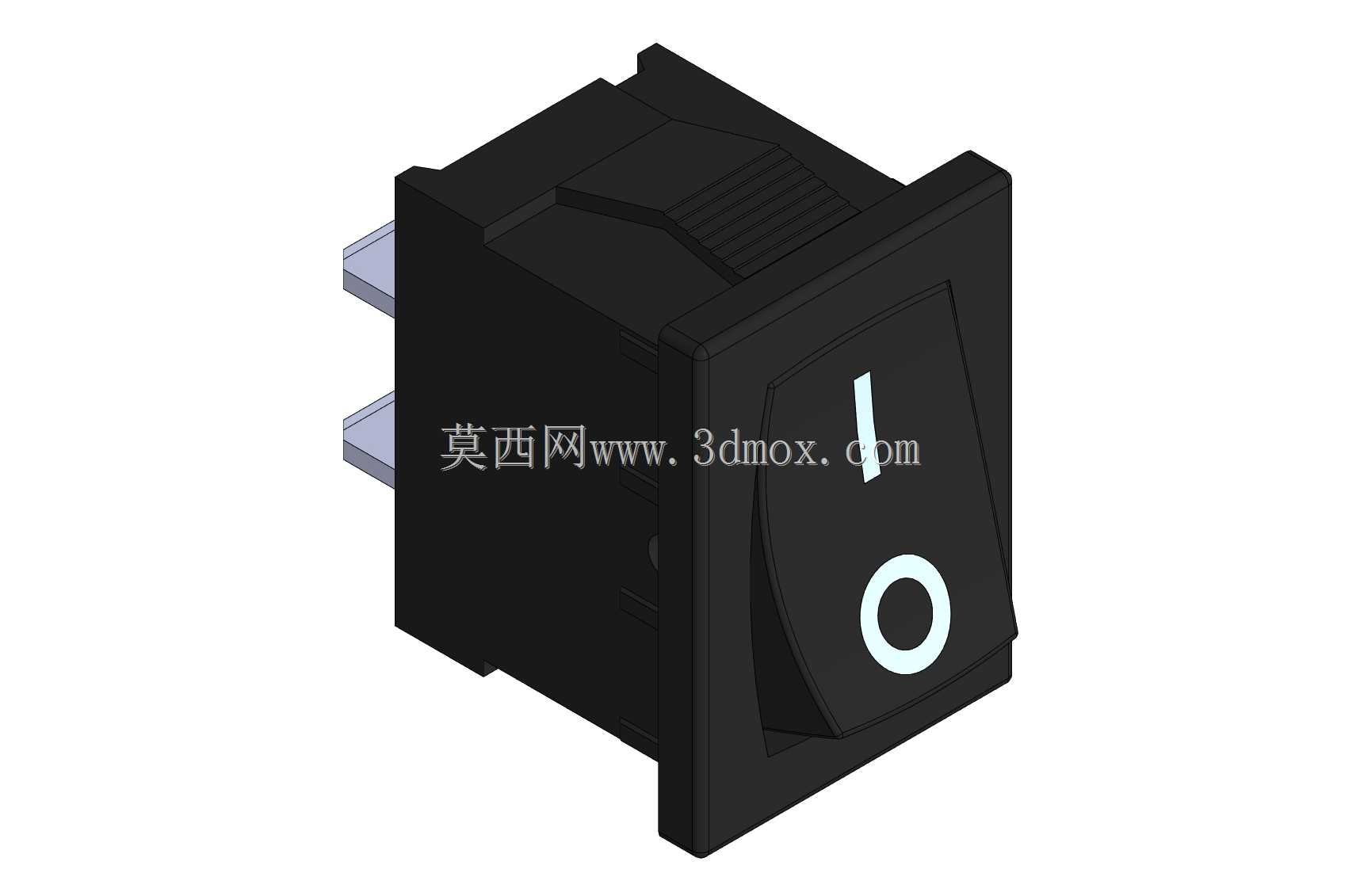

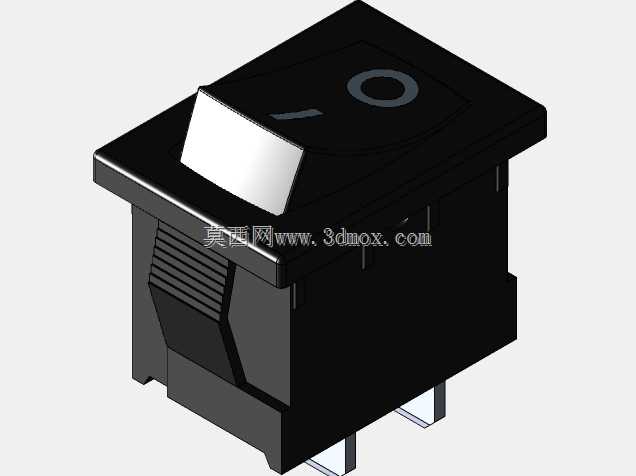

15x21mm规格摇臂式船型电源开关

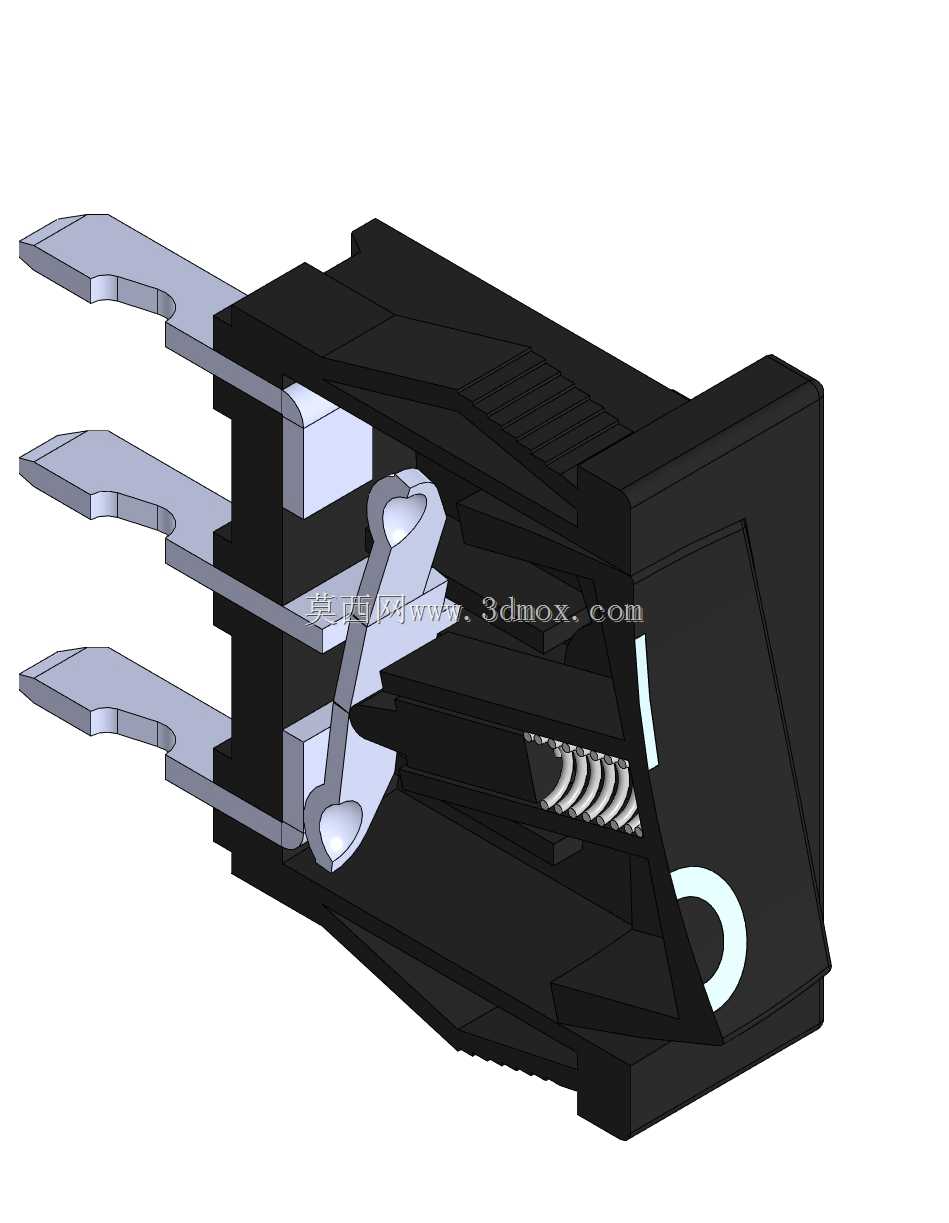

小尺寸摇臂开关的注塑成型环节，最容易出现的缺陷集中在翘板按键的边缘缩痕与安装卡扣的脆断问题，这款15x21mm规格的开关在结构设计阶段就针对性做了加工适配的调整。开关主体的壳体壁厚做了非均匀过渡处理，按键装配槽的内侧壁厚比外沿薄0.3mm，避免PP料注塑冷却时因收缩率差异导致的按键卡滞，翘板表面的防滑凸纹做了0.15mm的圆角处理，既保留按压时的触感反馈，又不会在脱模时拉伤纹理表面。背部的两个插片端子采用嵌件注塑的固定方式，端子与塑料结合的位置做了菱形滚花结构，增大塑胶与金属端子的咬合力，避免插拔接线时端子出现松动甚至脱出的问题，插片的伸出长度严格控制在6.2mm，适配常规6.3mm规格的冷压端子，插片根部做了0.2mm的凸台限位，冷压端子插接到位后刚好抵在凸台位置，不会因为插接过度顶坏壳体内部的触点结构。开关的安装卡扣做了斜度优化，卡扣的导向斜面角度设为17度，卡接面的倒扣量控制在0.8mm，既能保证卡入面板开孔后有足够的拉拔力，又不会因为倒扣量过大导致安装时卡扣断裂，卡扣与壳体连接的根部做了R0.5的圆角过渡，分散按压安装时的应力集中。翘板与壳体的配合间隙留了0.12mm的公差带，既不会因为间隙过小出现温度变化时翘板卡涩，也不会因为间隙过大出现晃动异响，翘板内部的驱动凸台做了偏心设计，按压时的行程手感清晰，不会出现半档卡顿的模糊触感。触点的安装腔做了隔离挡墙设计，避免开关通断时产生的电弧飞溅到塑料壳体表面造成碳化漏电，腔体的排气槽开在壳体侧面的隐蔽位置，不会因为积灰影响触点的导通性能。
