伺服控制电路板PCB结构设计

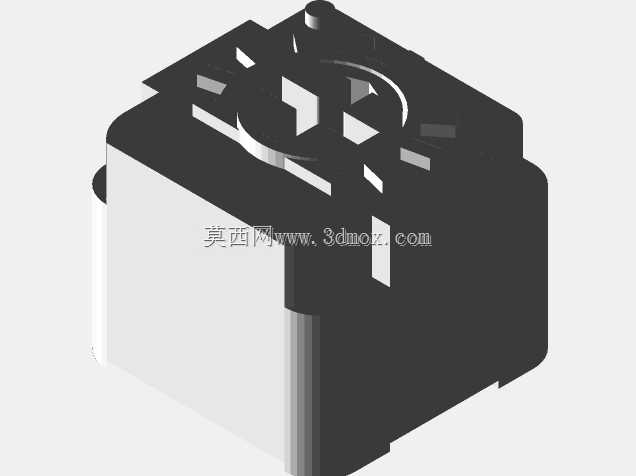

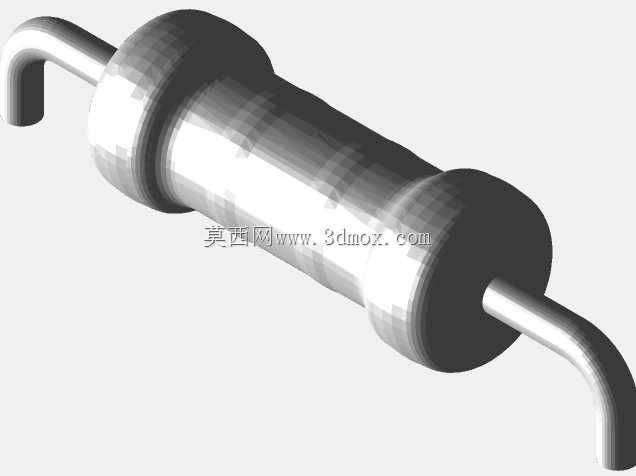

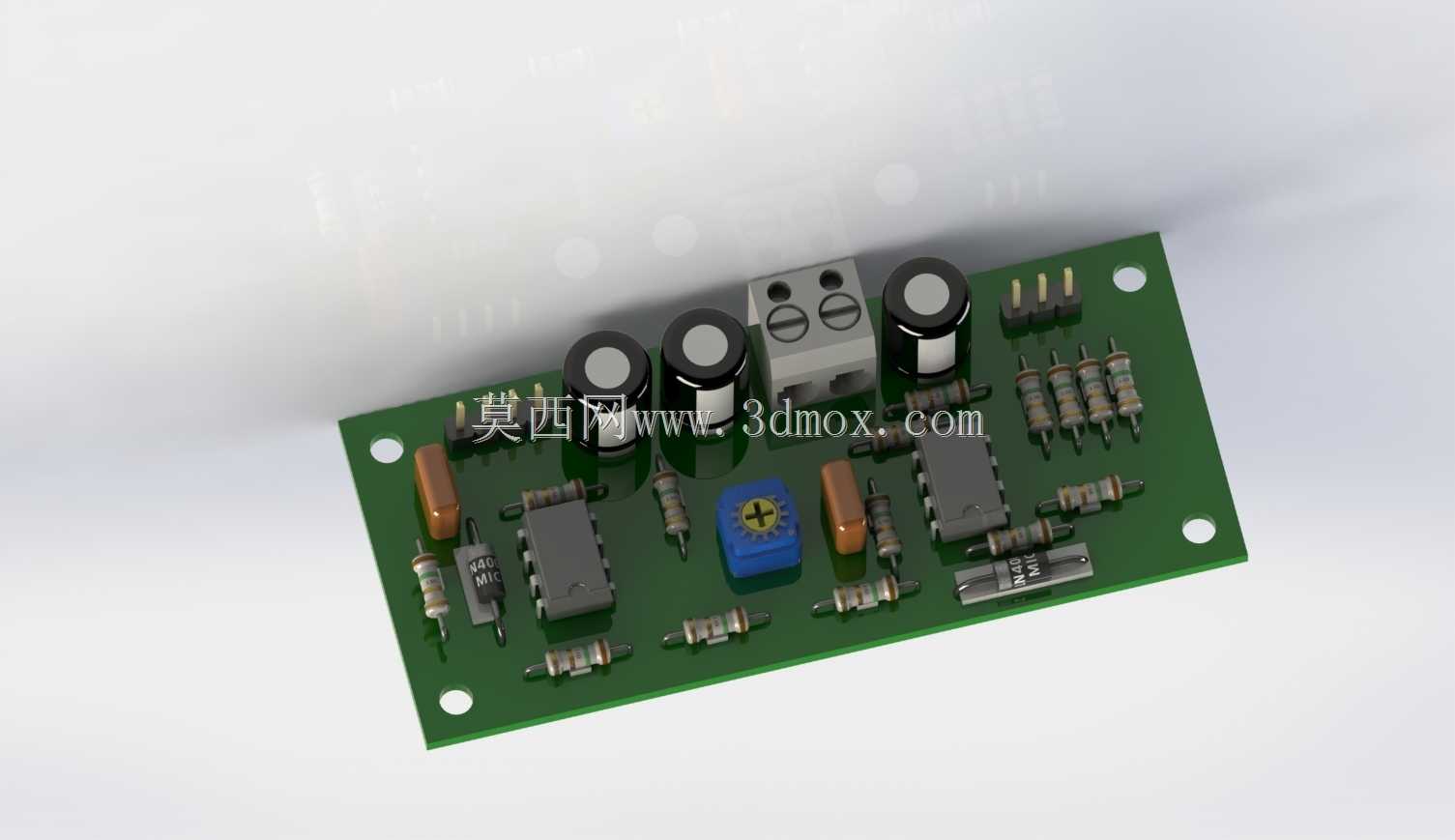

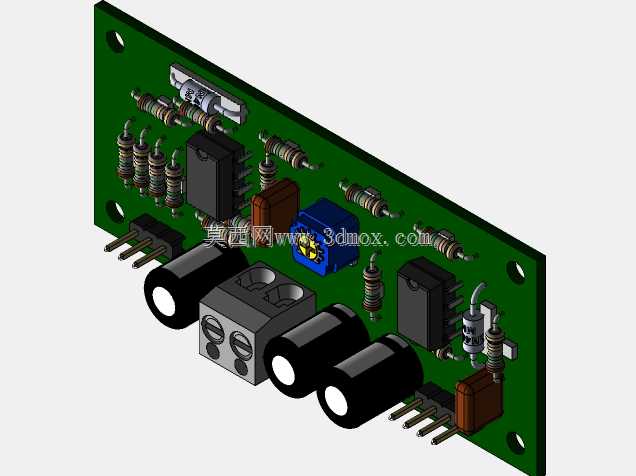

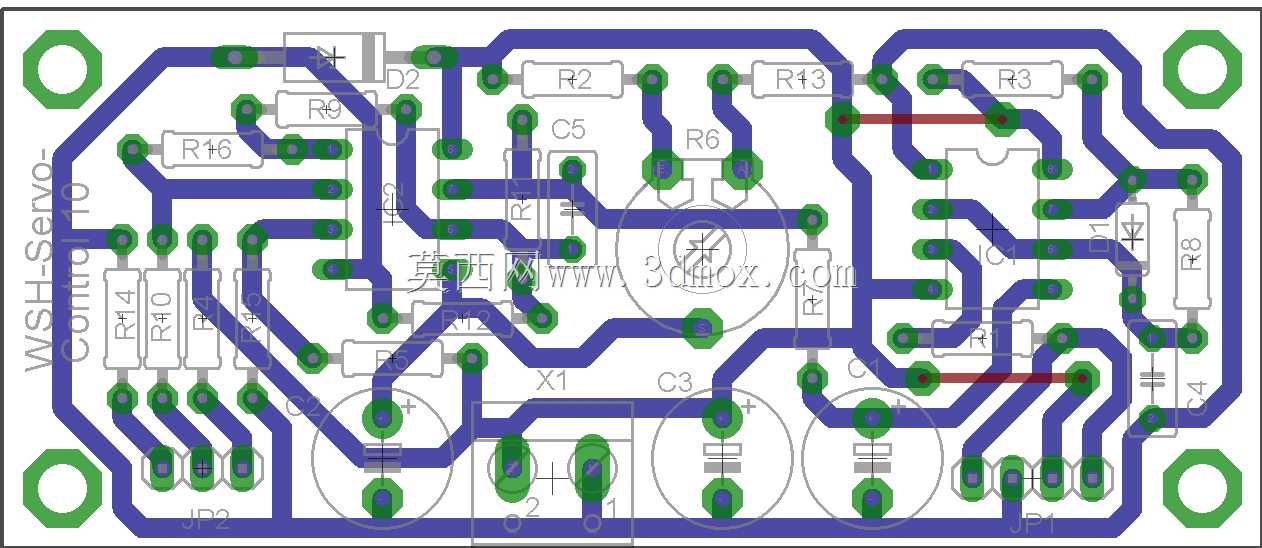

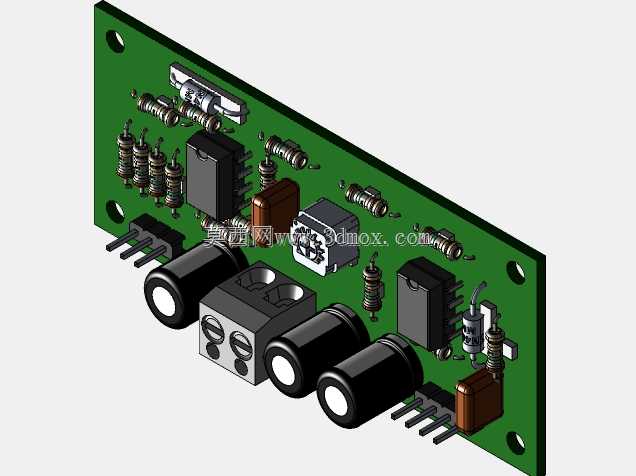

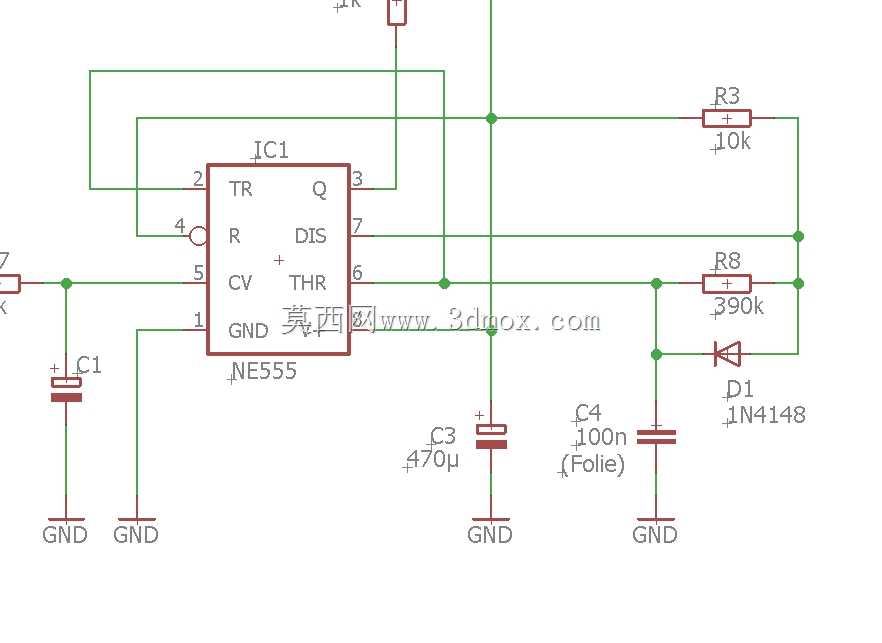

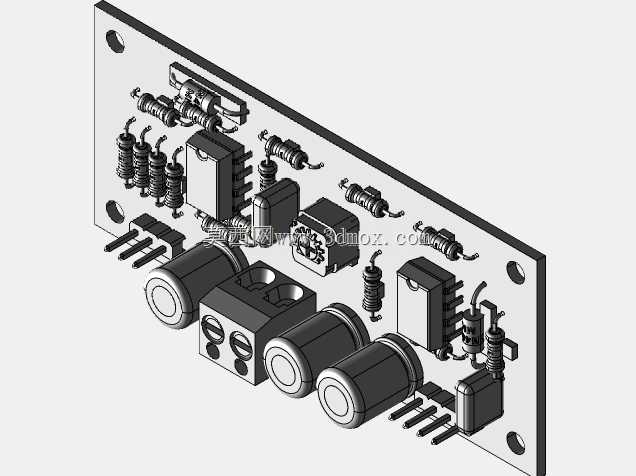

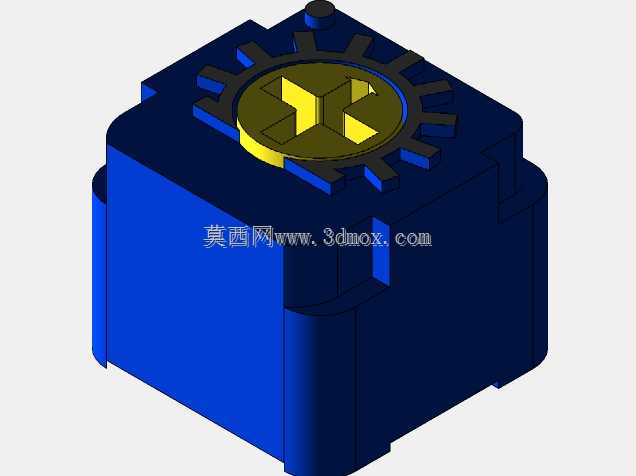

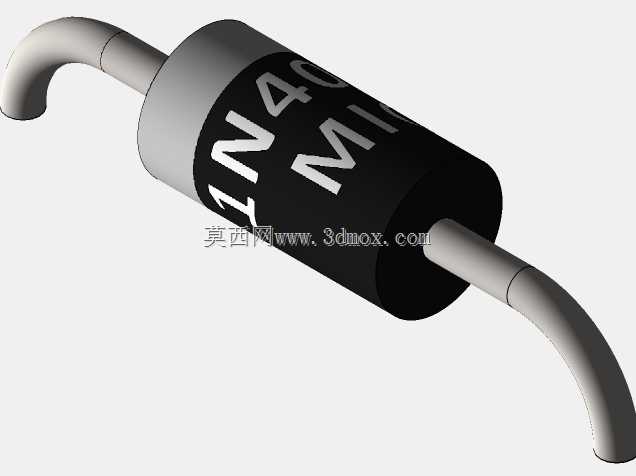

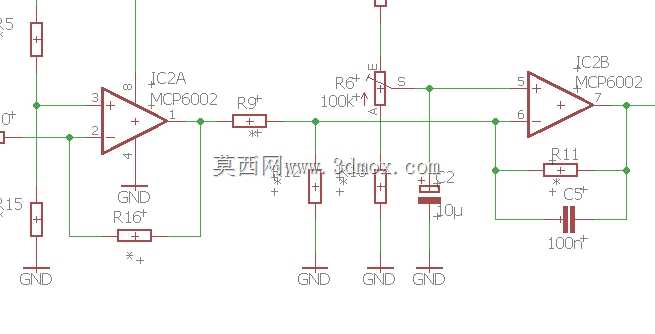

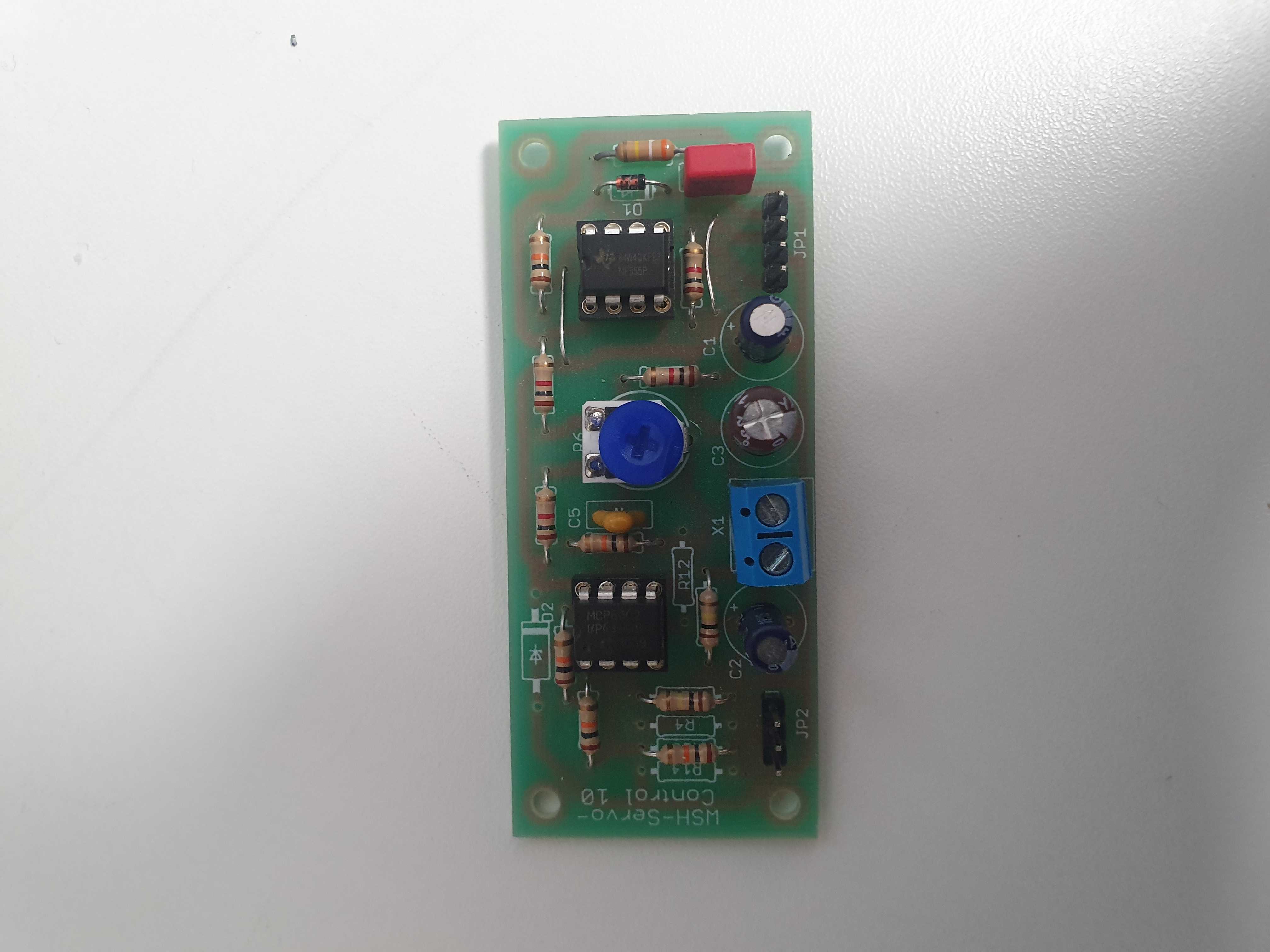

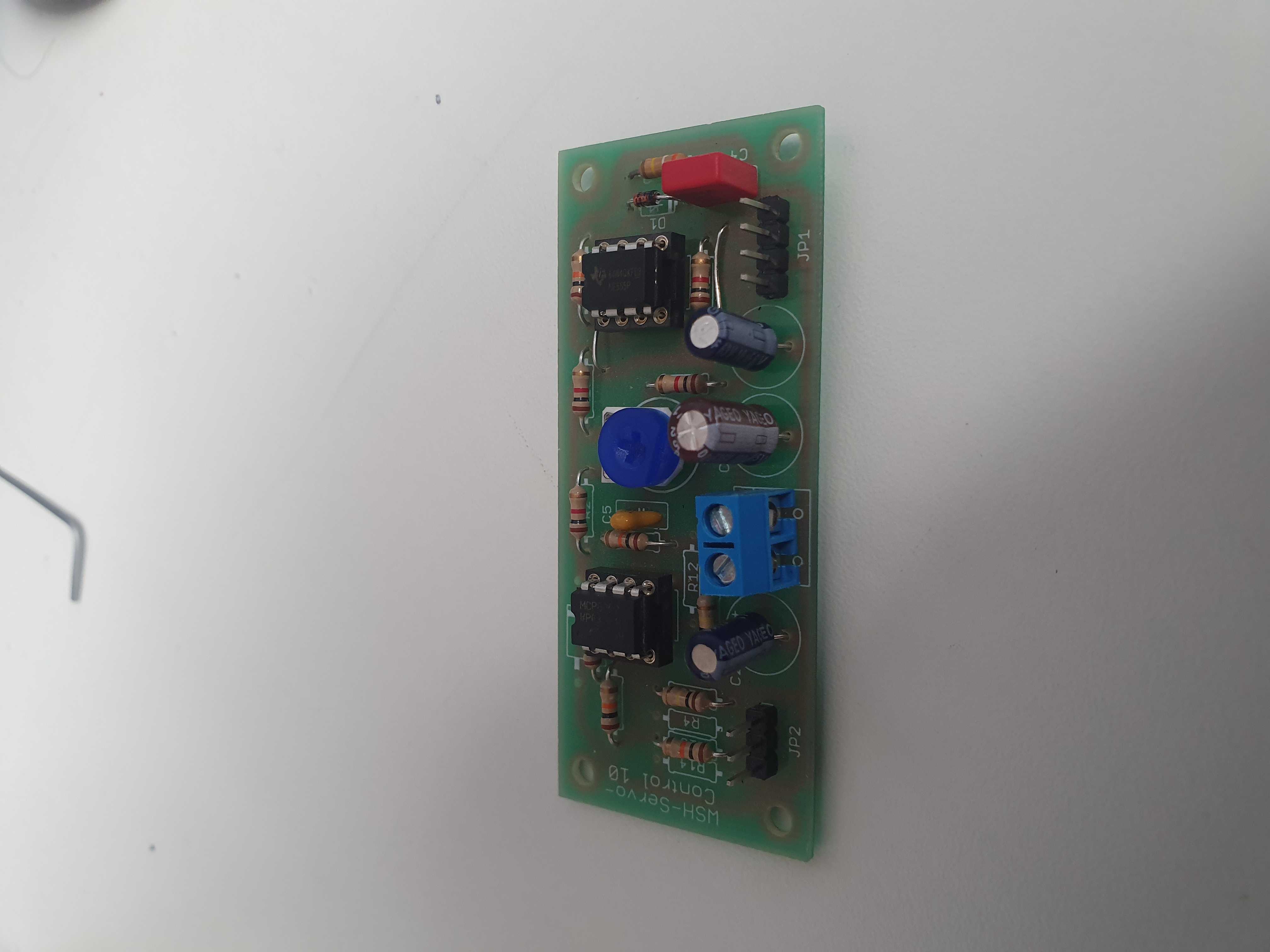

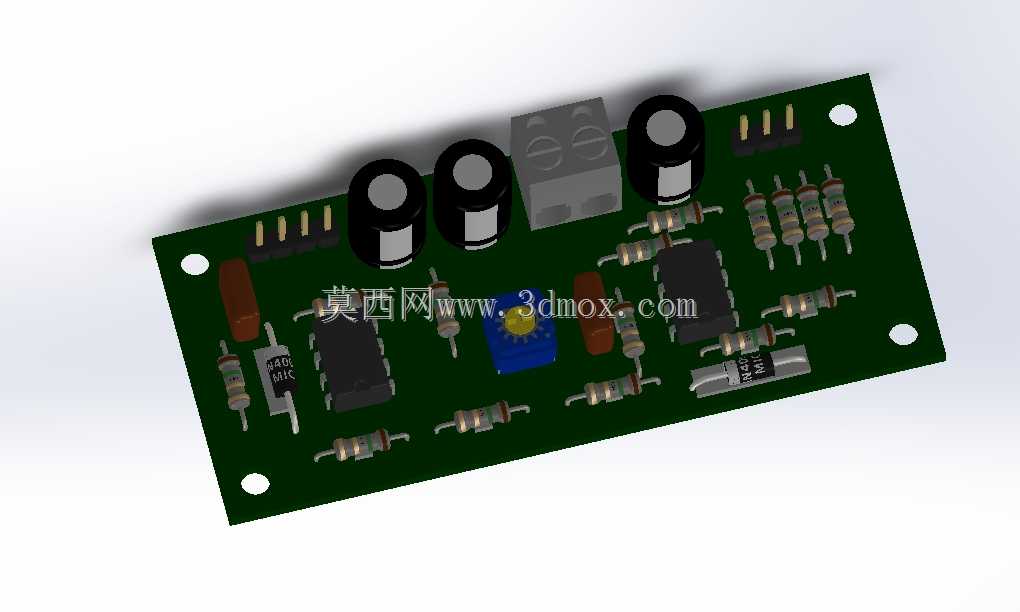

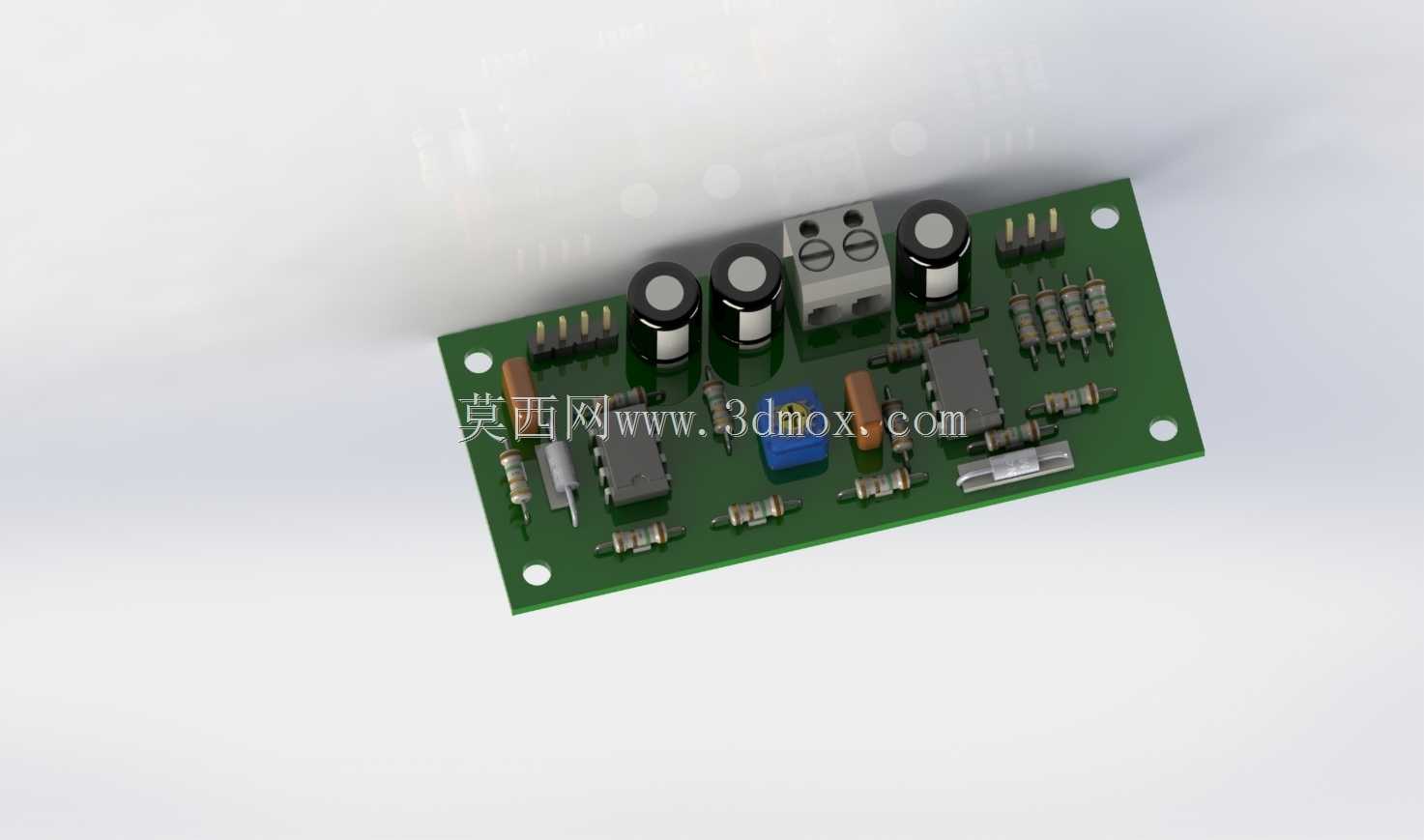

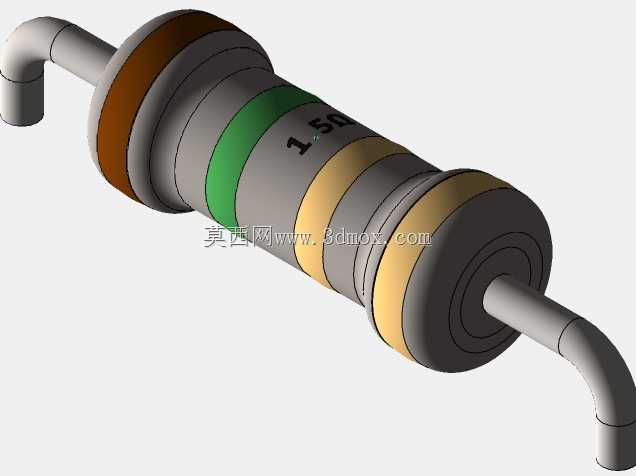

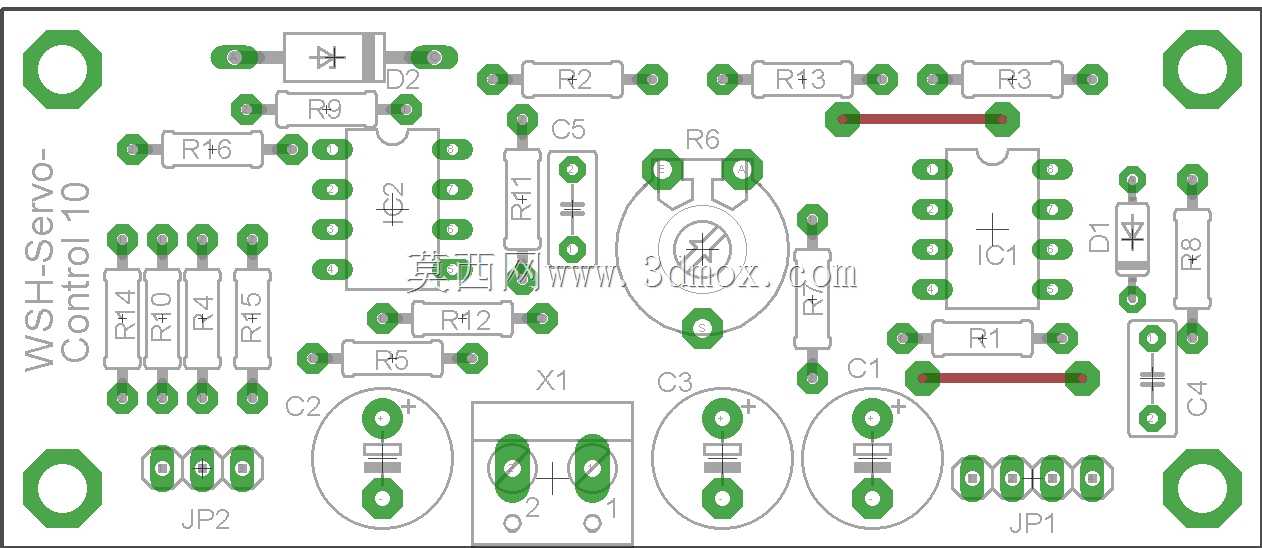

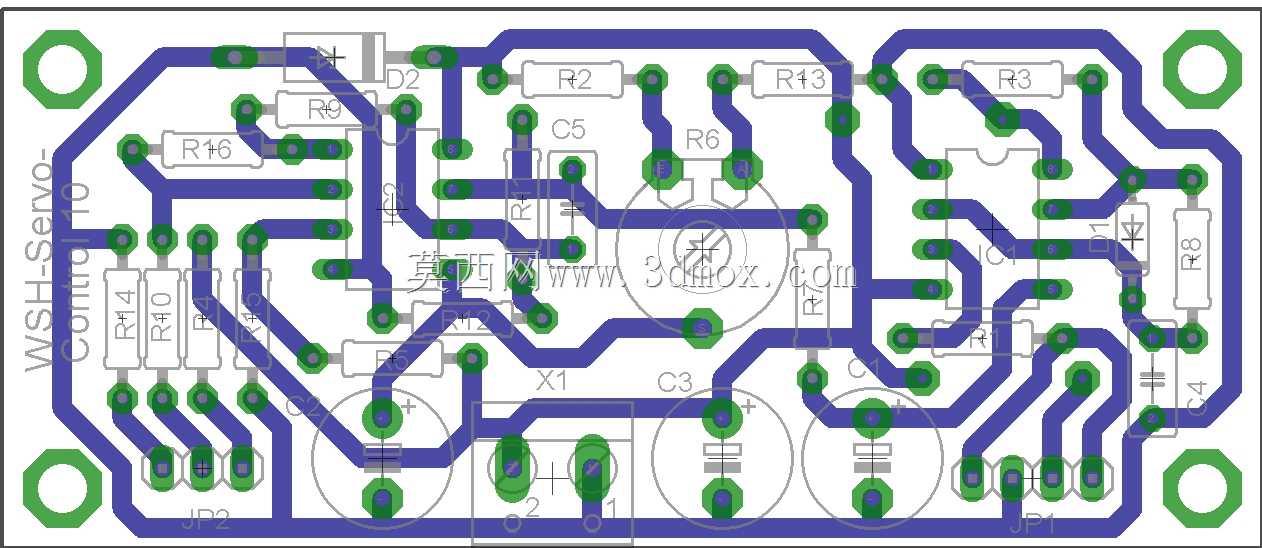

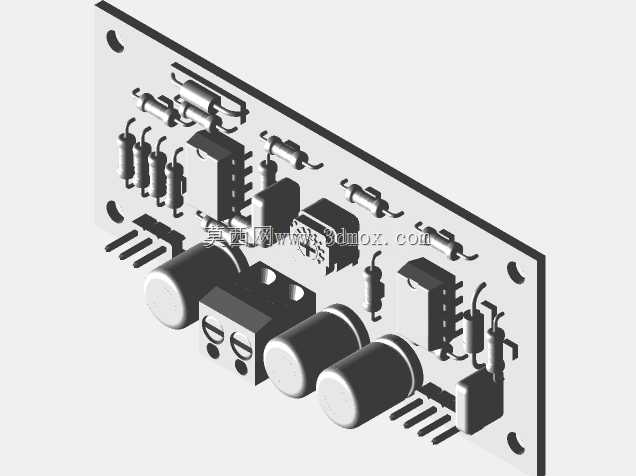

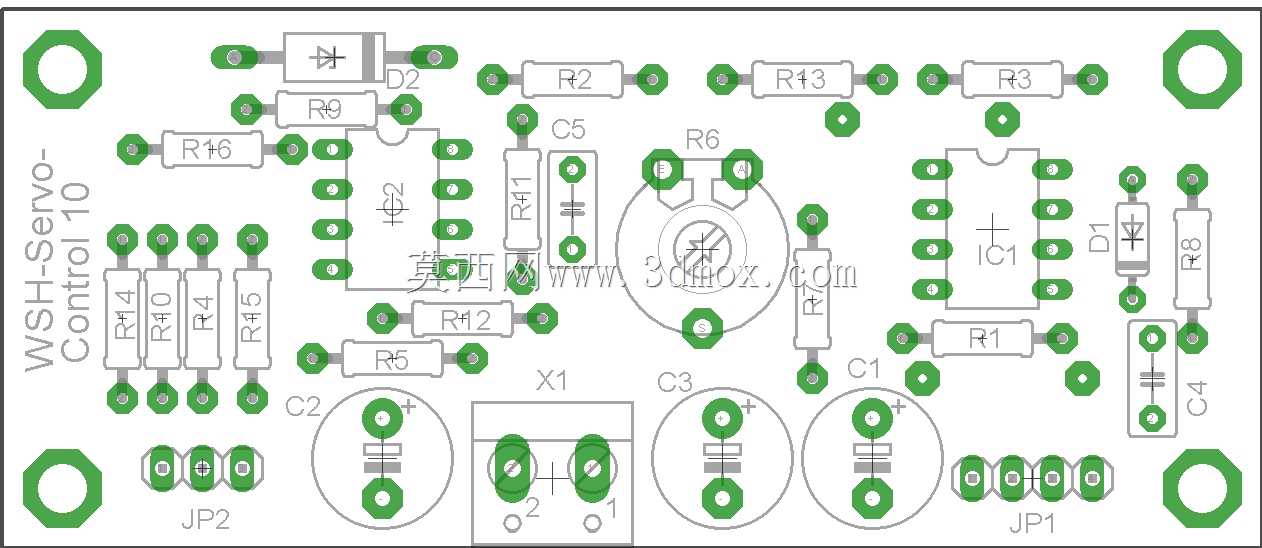

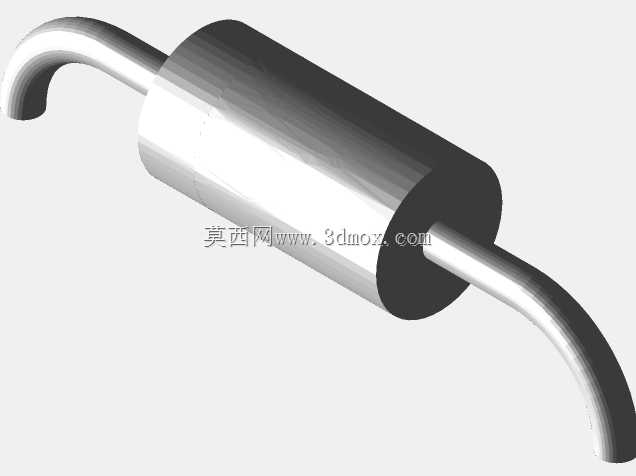

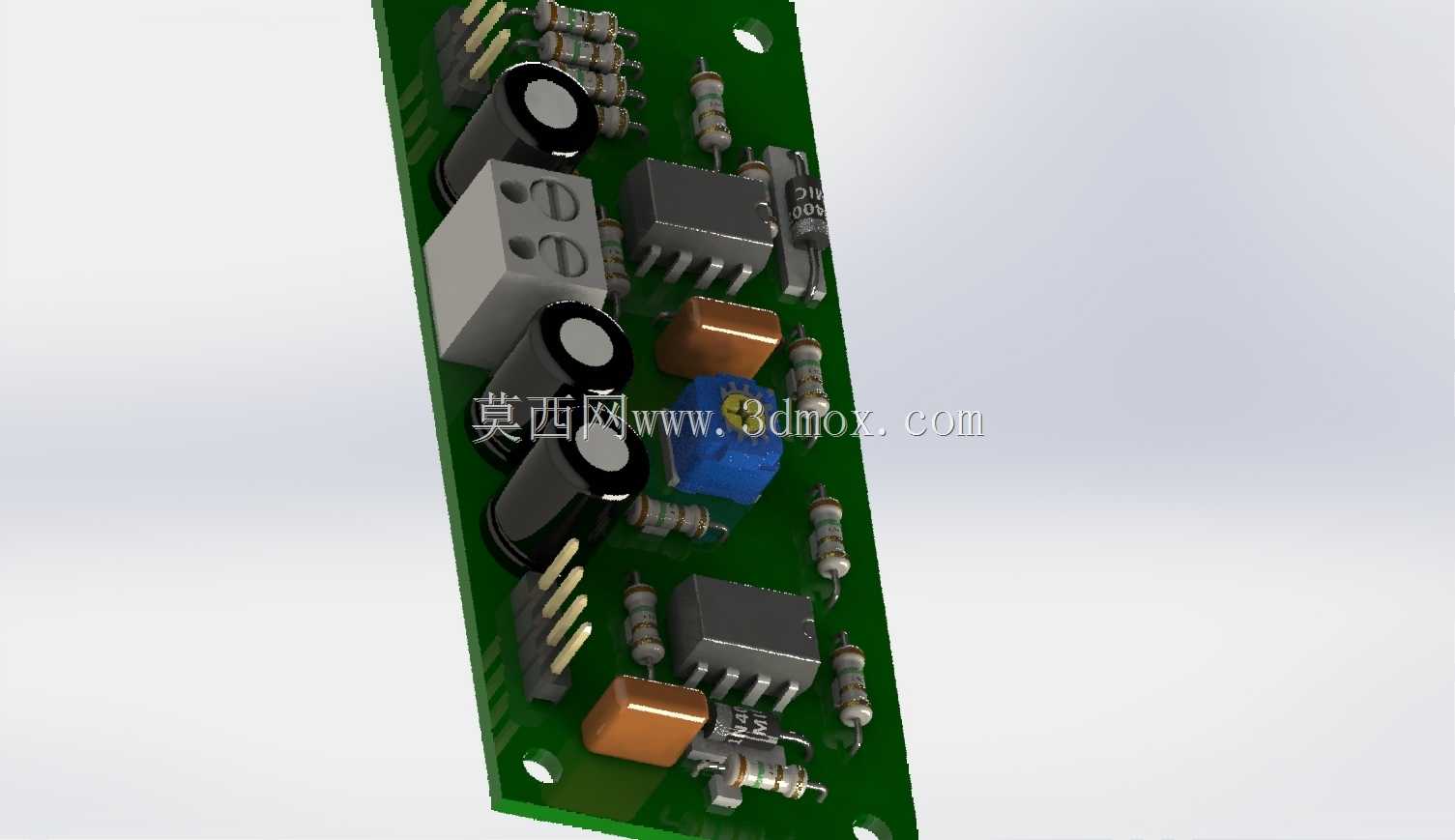

小批量试制伺服控制板时，直插元件引脚留长过长会在波峰焊后出现引脚碰壳、绝缘间隙不足的隐患，这款PCB的元件排布特意将高压侧的电容、电阻引脚预留长度控制在1.2mm以内，焊盘孔径比元件引脚直径大0.15mm，既保证插装顺畅，又避免焊锡溢出后形成尖刺。两层板的走线分层做了区分，顶层走信号链路，从运放到定时器的走线全程做了包地处理，相邻信号线间距保持在3倍线宽以上，减少伺服脉冲信号传输时的串扰，底层走功率回路，大电流走线宽度按1A/mm的载流标准设计，在接插件位置额外加了泪滴处理，避免反复插拔时焊盘脱落。板边的安装孔做了非金属化设计，孔周围3mm范围内不走任何走线，安装时金属固定柱不会和线路形成短路，孔位公差控制在±0.05mm，和通用伺服驱动外壳的安装柱完全适配。板上的二极管、可调电阻特意排布在板边易操作的位置，后期调试时不用拆外壳就能直接调整参数，电解电容的排布避开了板上发热的功率元件，电容本体和稳压芯片之间留了2mm的散热间隙，长时间工作时电容不会因为过热提前失效。模拟电路部分的接地做了单点共地设计，信号地和功率地在电源输入口处单点连接，避免地环路干扰导致伺服控制出现抖动，元件高度差控制在8mm以内，整板装配后不用额外加绝缘片就能直接塞进标准外壳，不会出现元件顶壳的问题。插装接插件的焊盘做了加大处理，过波峰焊时焊锡能充分浸润引脚，抗拉扯强度比普通焊盘高40%，反复插拔控制线也不会出现焊盘松脱的情况。
