汽车液力变矩器剖视结构三维设计

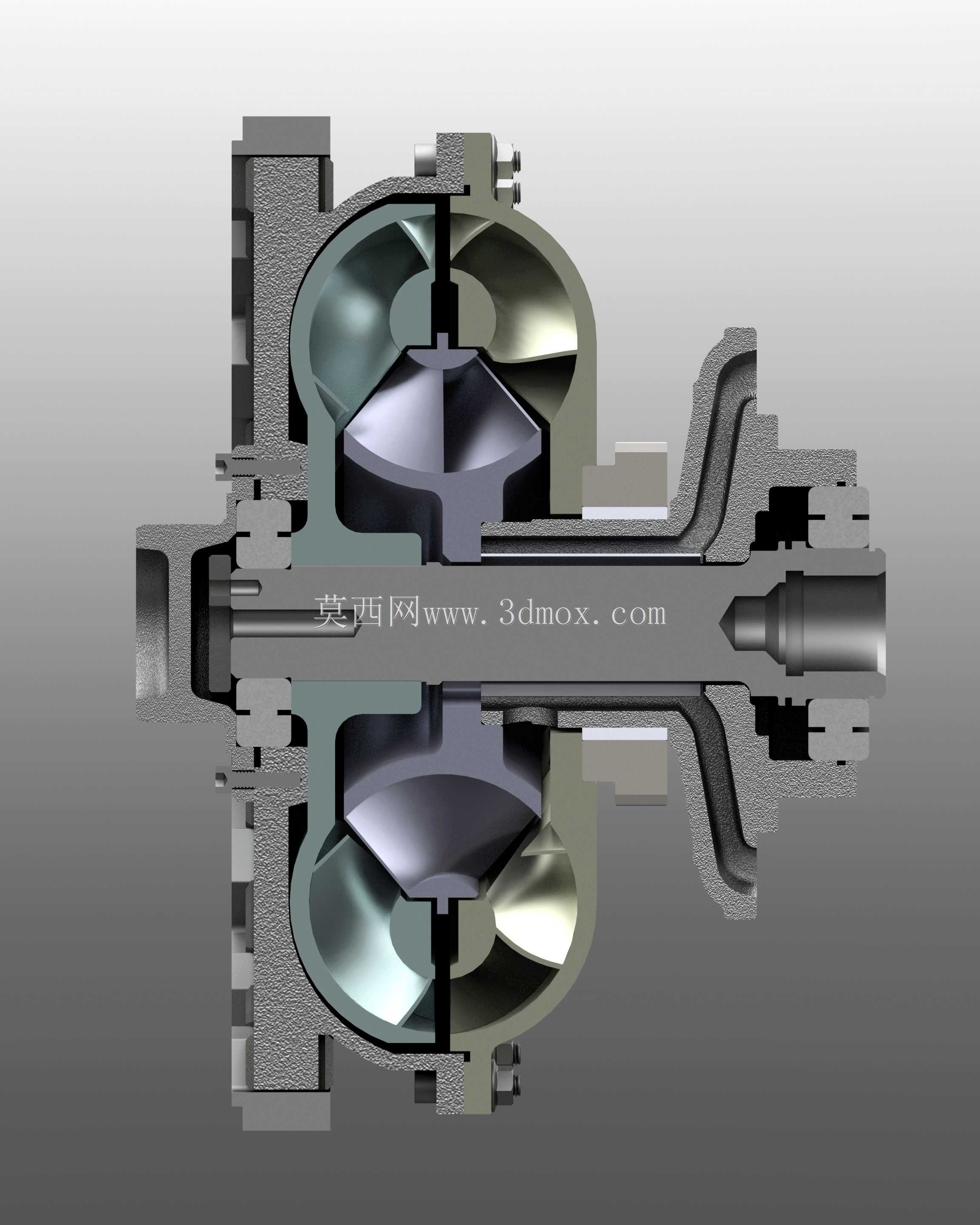

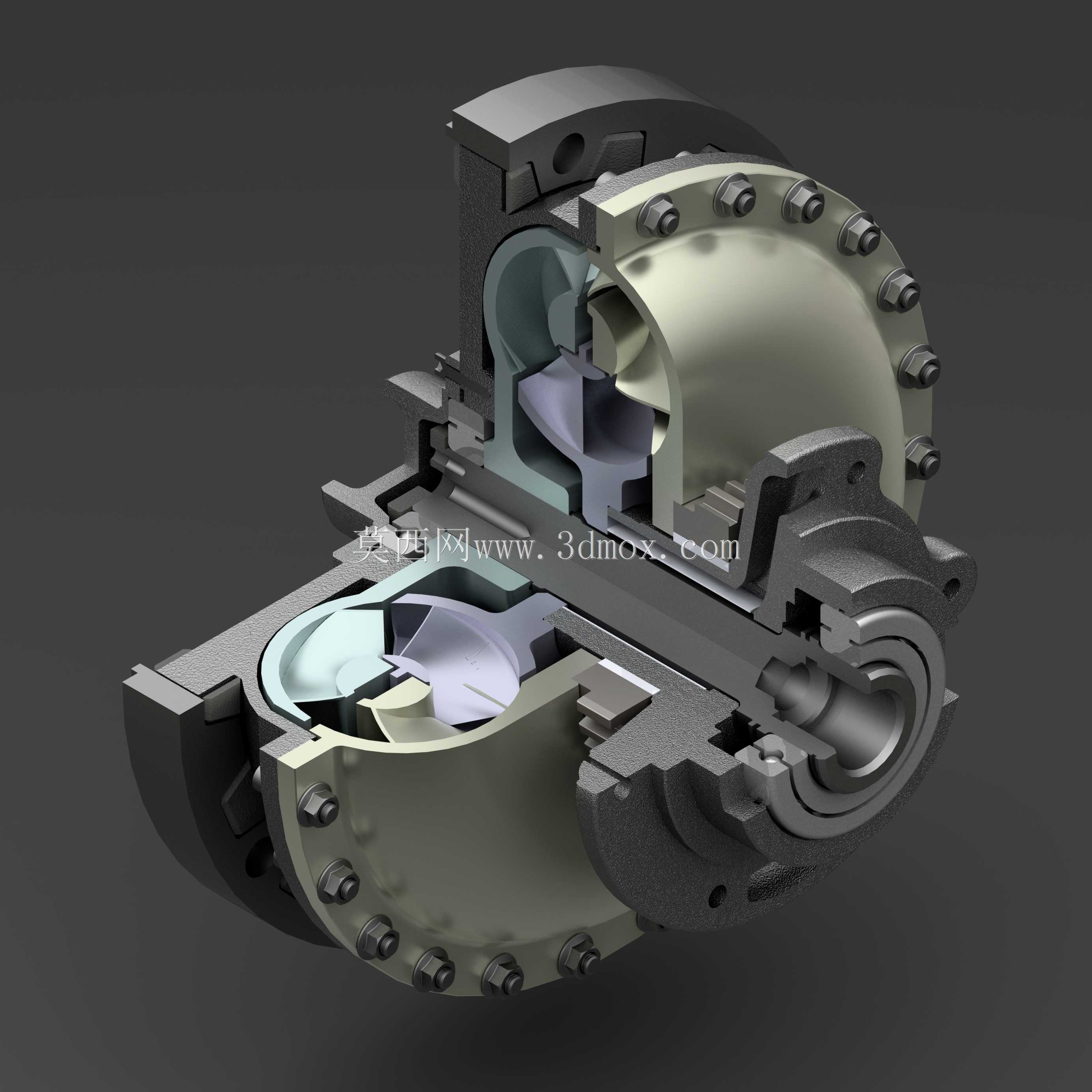

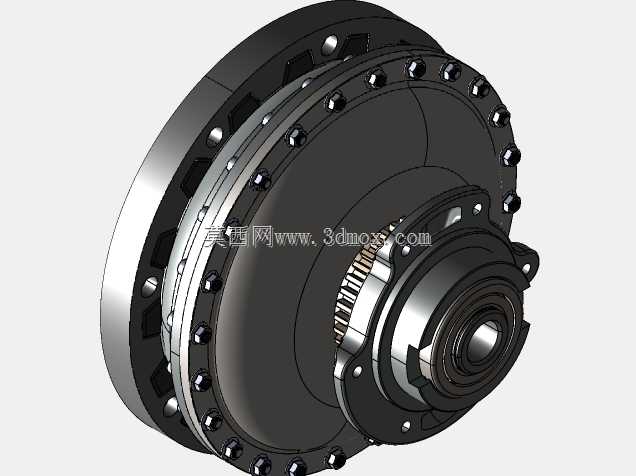

液力变矩器作为自动变速箱核心传动部件，长期面临泵轮与涡轮曲面流道加工一致性差、装配后轴向间隙超差引发的传动效率衰减、锁止离合器结合时冲击异响等现场工况痛点。这款剖视结构的设计，完全围绕加工适配视角展开，所有结构细节都指向量产环节的工艺可行性，没有为了视觉效果添加任何无法落地的冗余造型。泵轮外侧的一圈紧固螺栓孔，孔位公差严格匹配现有自动化工装的定位销间距，不用重新定制钻孔夹具，相邻螺栓孔的壁厚预留了足够的切削余量，即使是普通数控车床也能一次装夹完成所有孔位加工，不会出现薄壁振刀导致的孔壁粗糙度超标问题。涡轮与泵轮对合的分型面没有做复杂的曲面错位，而是采用平直止口定位，装配时只要将止口完全贴合，就能保证两轮流道的同轴度误差控制在0.02mm以内，完全省去了传统装配后需要反复调整垫片厚度的工序，也避免了长期运行后垫片磨损引发的轴向窜动。锁止离合器的摩擦片安装槽做了微小的倒角处理，压装摩擦片时不会刮伤摩擦片背面的减震弹簧涂层，槽底的排屑槽宽度刚好适配常规切削刀具的走刀路径，加工时不用频繁换刀，能有效缩短单件加工周期。导轮的叶片曲面没有追求极致的流体仿真最优弧度，而是在保证传动效率满足设计要求的前提下，将曲面曲率调整为三轴铣床即可加工的连续曲面，不用动用五轴加工中心，大幅降低了小批量试制阶段的加工成本。外壳的剖视切面特意避开了内部油道的走向，不会破坏原有油路的密封结构，剖切边缘做了0.5mm的圆角过渡，既方便教学演示时观察内部结构，也不会因为锐边割伤装配人员的手部。输出轴的花键部分采用标准模数设计，能直接和现有变速箱的输入轴花键适配，不用单独定制花键拉刀，进一步压缩了配套加工的成本。所有密封槽的尺寸都严格对应现有标准O型圈的规格，不用开模定制特殊尺寸的密封件，后期维修更换配件也能直接采购通用件。
