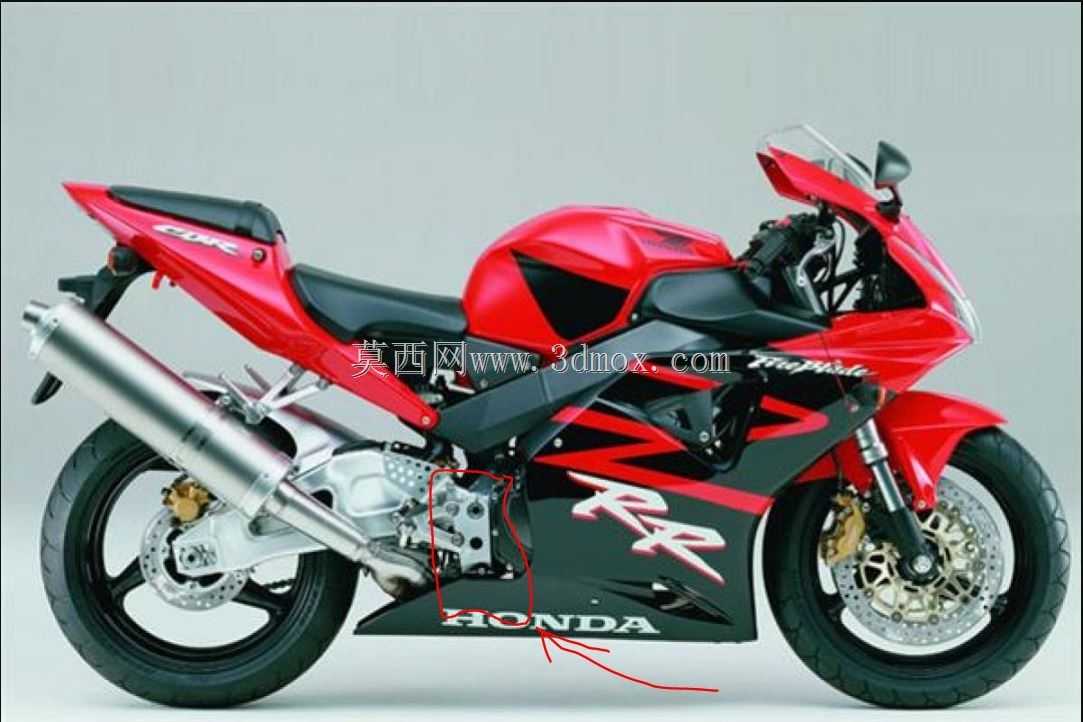

本田CBR954RR摩托摇臂枢轴底盘构件

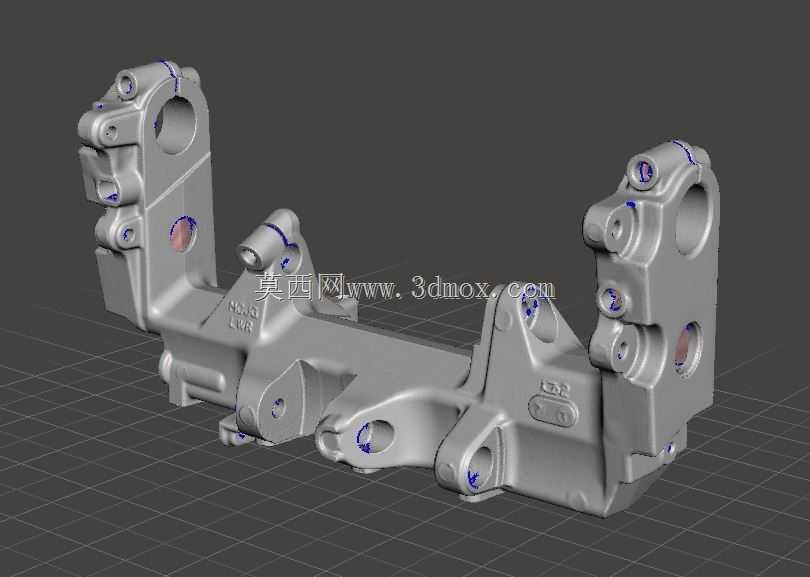

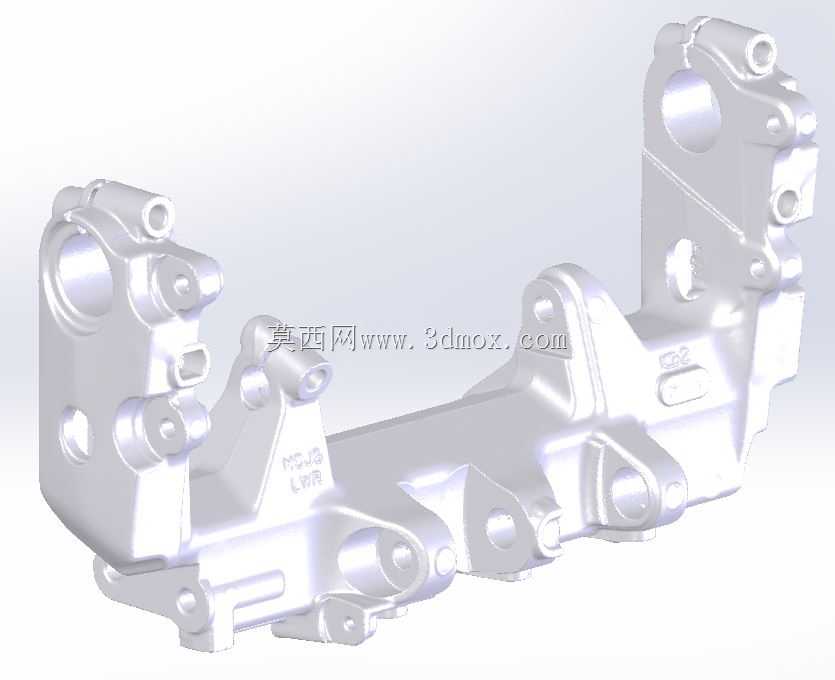

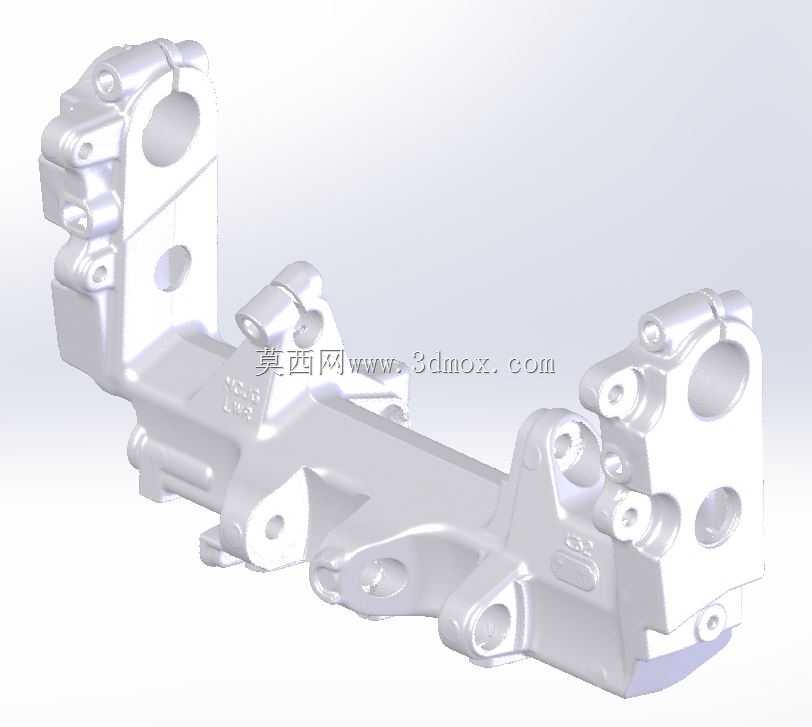

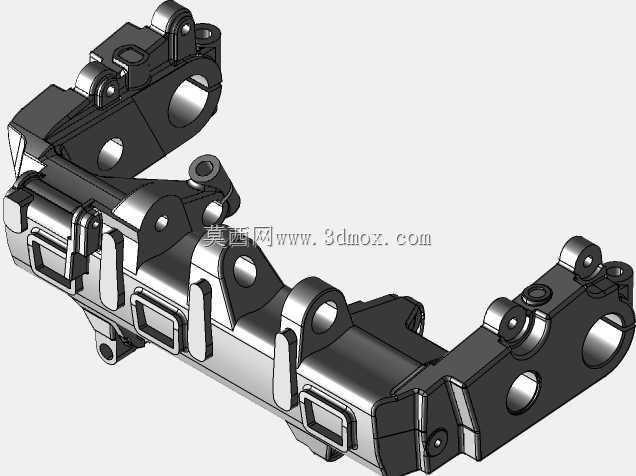

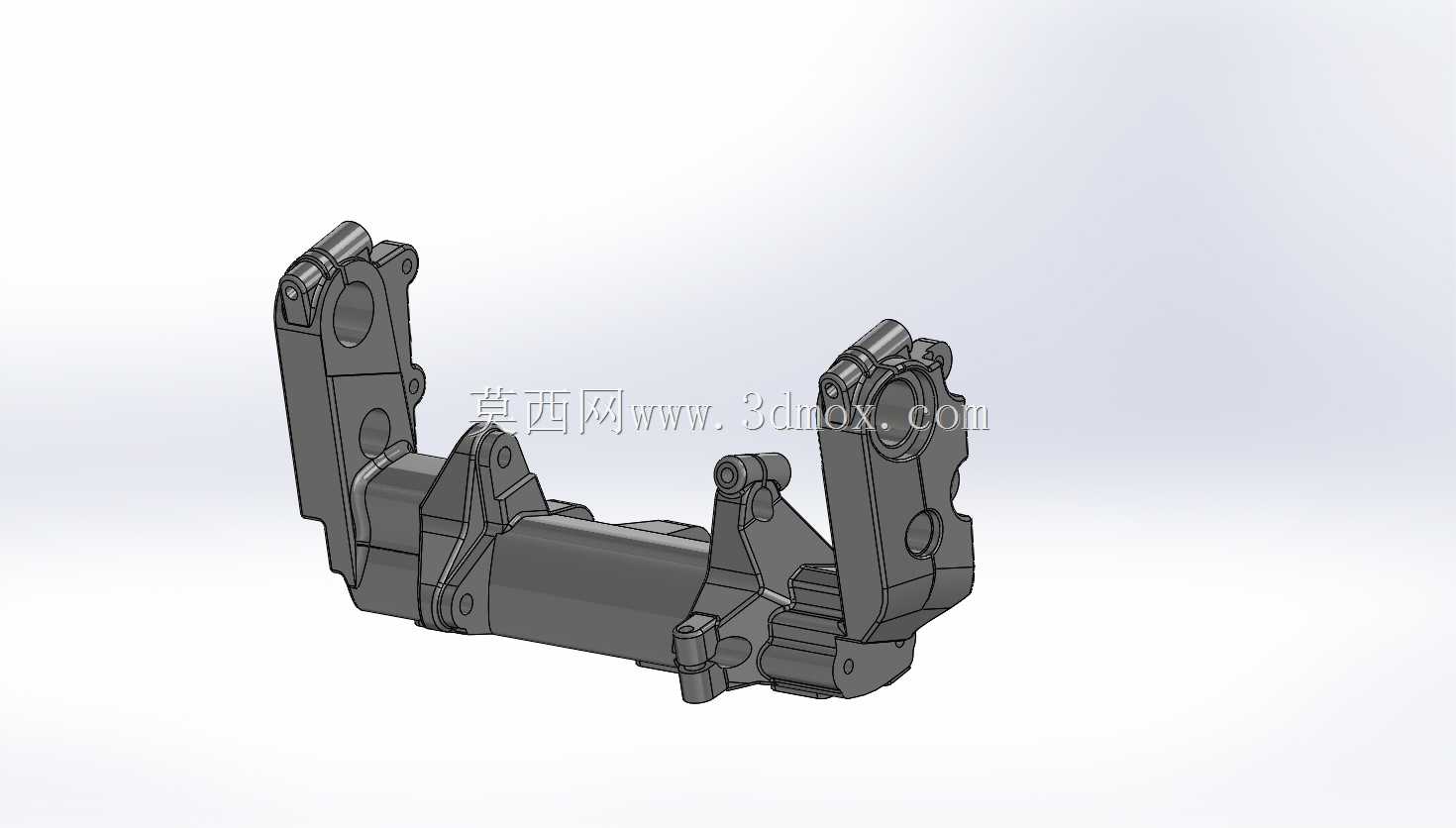

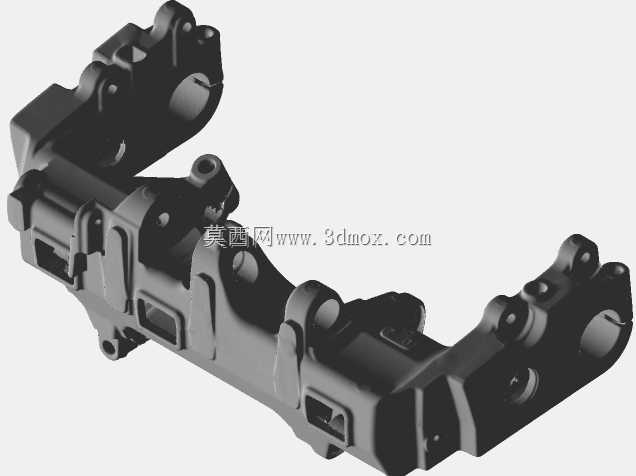

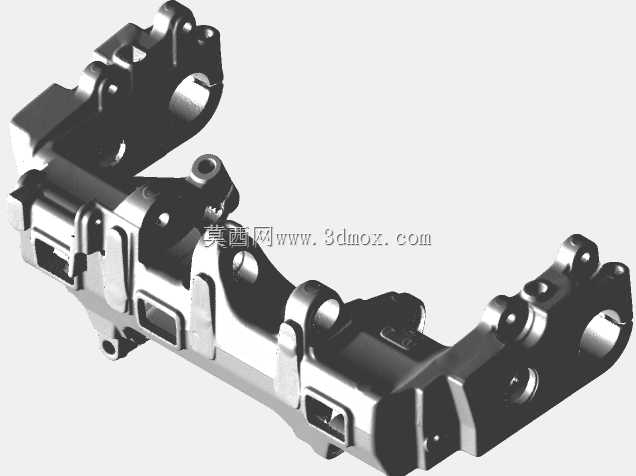

大排量摩托后摇臂枢轴安装座的加工，最容易踩的坑就是两侧同轴度偏差，一旦枢轴孔位错位超过0.02mm，后摇臂摆动就会出现卡滞，高速过弯时后轮循迹性直接打折，甚至会出现单侧轴承偏磨的隐患。这款扫描得到的底盘构件，刚好把原厂铸造件的所有形变细节都完整保留下来，能直观看到量产铸造件在冷却过程中出现的微小壁厚差，这些细节是正向建模时很容易被理想化忽略的。两侧枢轴孔的周边都做了加厚凸台，凸台边缘的过渡圆角不是统一数值，靠近车架主梁连接的一侧圆角更大，是为了分散急加速时后摇臂传递上来的扭矩，避免应力集中在凸台根部出现裂纹。构件上的多个安装孔位，孔口都有微小的倒角，不是为了美观，是装配时给螺栓导向用的，现场装配时工人不用反复对齐孔位，能直接把螺栓滑入孔内，减少装配耗时。扫描得到的曲面没有做过度的光顺处理，保留了铸造表面的细微凹凸，这些凹凸在做有限元仿真的时候反而更贴近真实工况，要是把曲面全部修成理想化的光滑面，仿真出来的应力数值会比实际工况低15%左右，很容易出现结构强度误判。构件底部的几个小凸台，是用来固定线束卡扣和刹车管路支架的，凸台的位置刚好避开了后摇臂摆动的极限行程，不会出现管路被磨破的问题。不同位置的壁厚差控制得很讲究，枢轴孔周边壁厚达到12mm，而中间连接的腹板位置只有4mm，既保证了核心受力位置的强度，又能尽可能降低簧下质量，提升操控响应。做加工工艺规划的时候，要先以两侧枢轴孔为基准找正，再加工其余的安装孔，要是先加工周边小孔再镗枢轴孔，很容易因为铸造件的形变导致孔位整体偏移。这个构件的扫描数据还能用来做改装件的开发参考，不用反复拆车测量实车尺寸，直接在扫描模型上调整壁厚和孔位，就能快速验证改装方案的可行性，避免改完之后出现装配干涉的问题。
