LED拾取放置四轴XYZTheta作业设备

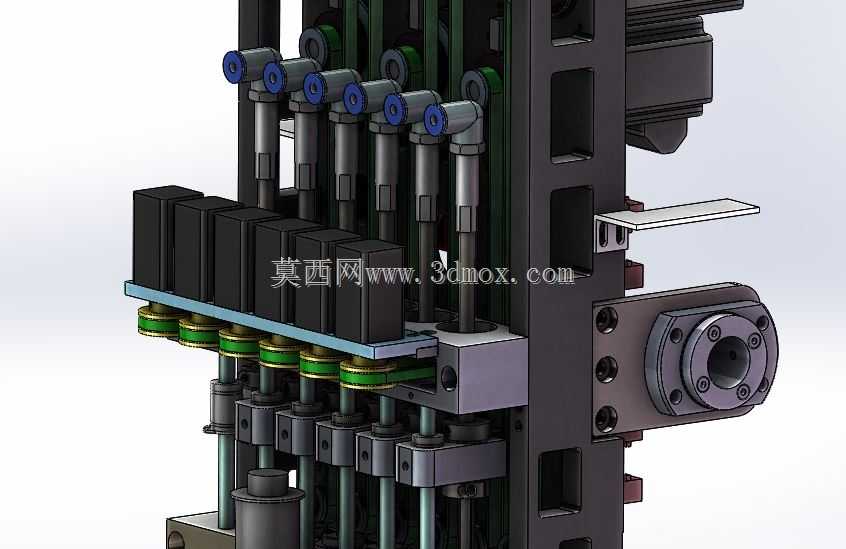

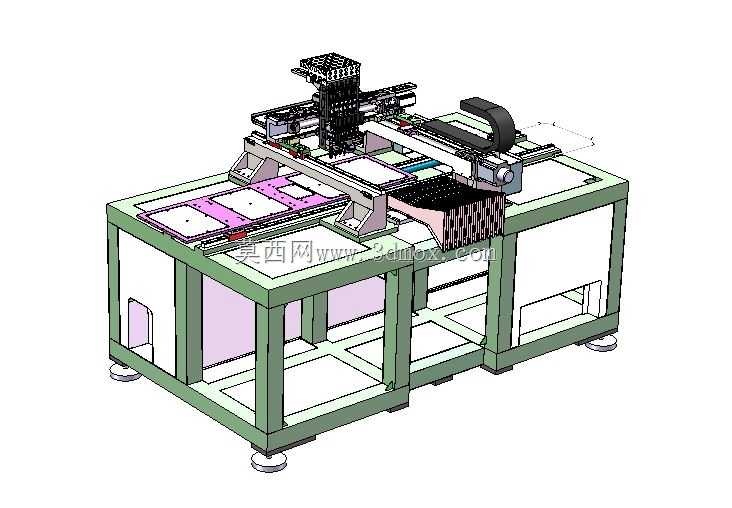

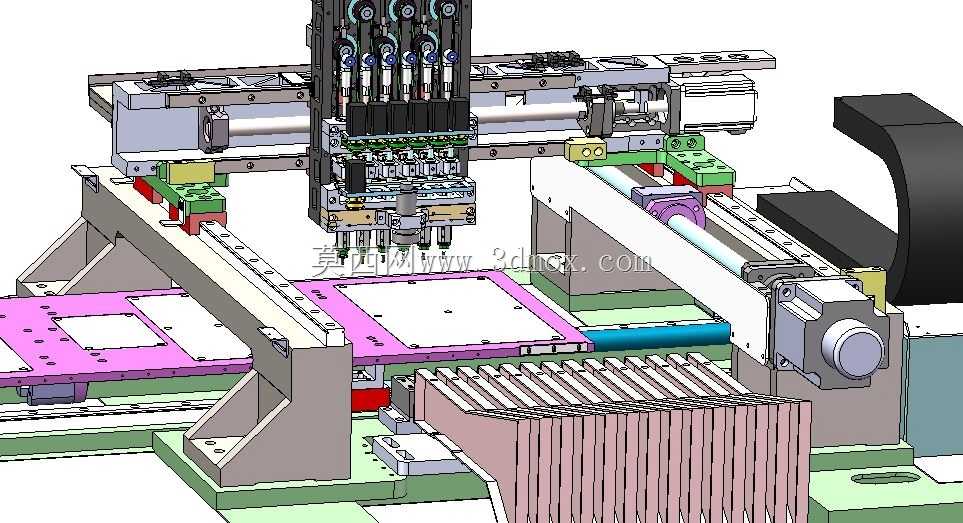

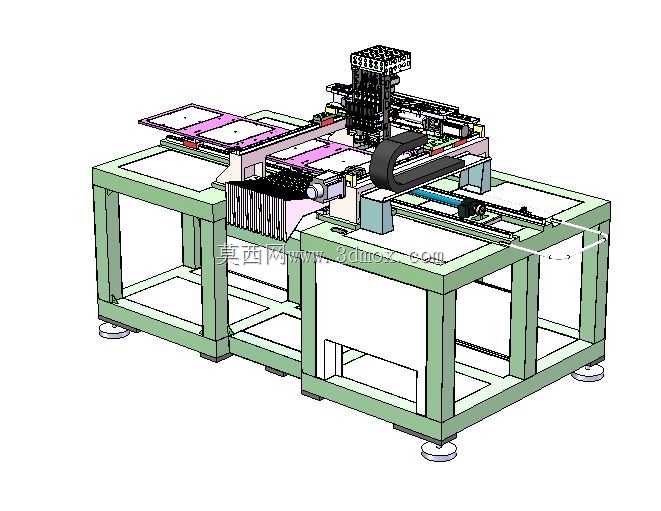

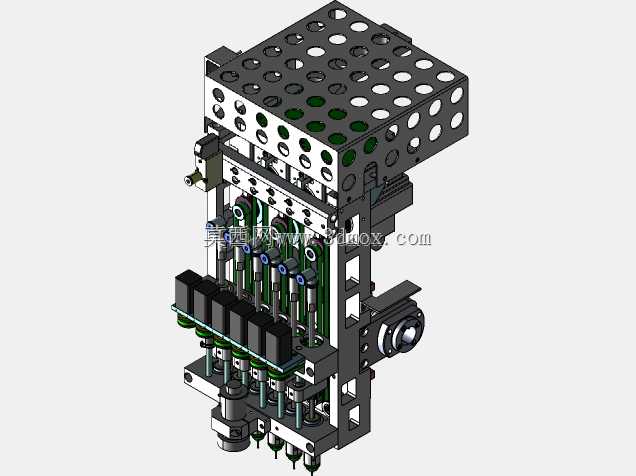

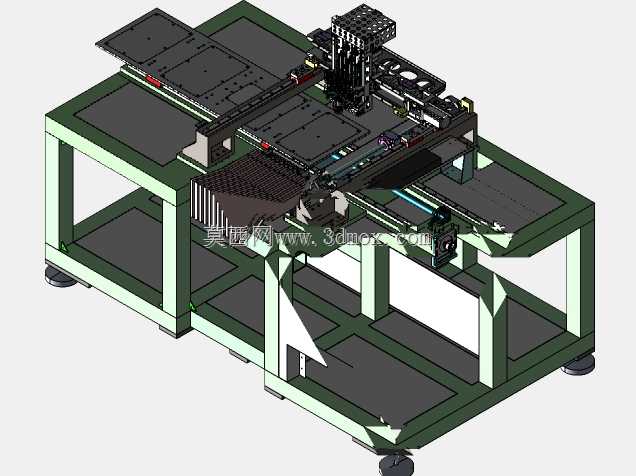

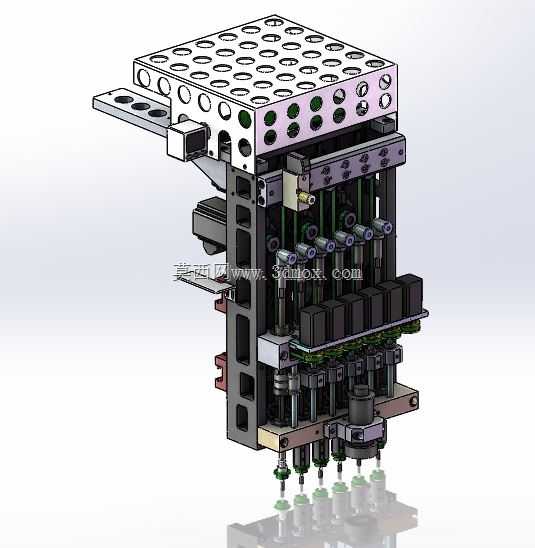

车间里LED贴片工位常遇到的对位偏差问题，在这套四轴作业结构里被拆解到每一处连接副的公差匹配上。底部机架采用方通焊接后做二次时效处理，避免长期运行产生的形变传导到上部运动模组，机架底部的可调脚杯不是单纯的支撑件，每个脚杯的调节螺纹都做了细牙处理，单圈调节量控制在0.5mm，刚好适配车间地面不平整时的微调用量，不会出现粗牙调节时过拧或者调不到位的情况。上部的XYZ三轴模组，X轴横梁和Y轴导轨的连接面没有采用常见的整块压板固定，而是分段设置了三个定位销孔，安装时先敲入定位销再锁附螺丝，抵消铝型材长度方向的热胀冷缩余量，不会因为车间昼夜温差导致导轨平行度偏移。Theta旋转轴的安装座特意做了偏心调节结构，吸嘴中心和旋转中心的同轴度可以通过侧面的两个顶丝微调，不用拆解整个模组就能修正长期运行产生的磨损偏差，省去了常规结构要拆轴重新打表校准的麻烦。料盘放置区的定位块没有做满整个料盘边缘，只在三个对角位置设置了挡边，留出一个方向的取放缺口，换料时不用把料盘抬很高就能滑入工位，适配产线快速换型的需求。拖链的弯曲半径特意选了比线缆直径大1.5倍的规格，线缆在拖链里没有完全塞满，预留了15%的空隙，高速往复运动时不会出现线缆互相摩擦破皮的隐患，拖链两端的固定点都做了橡胶缓冲垫，减少运动到极限位置时的硬碰撞。机架侧面的门板没有做全密封设计，下半部分留了通风格栅，刚好对准下部驱动电机的安装位置，不用额外加装散热风扇就能靠自然对流带走运行热量，降低了后期维护的备件成本。每个运动轴的限位开关安装座都做了腰型孔，触发位置可以根据实际作业行程前后调整，不用重新打孔就能适配不同尺寸的LED料盘作业需求，吸嘴安装位的快换结构没有用复杂的气动锁止，只用了弹簧钢珠卡位，换不同规格吸嘴时单手就能拔插，对位精度还能控制在0.02mm以内，完全满足LED元件的拾取对位要求。
