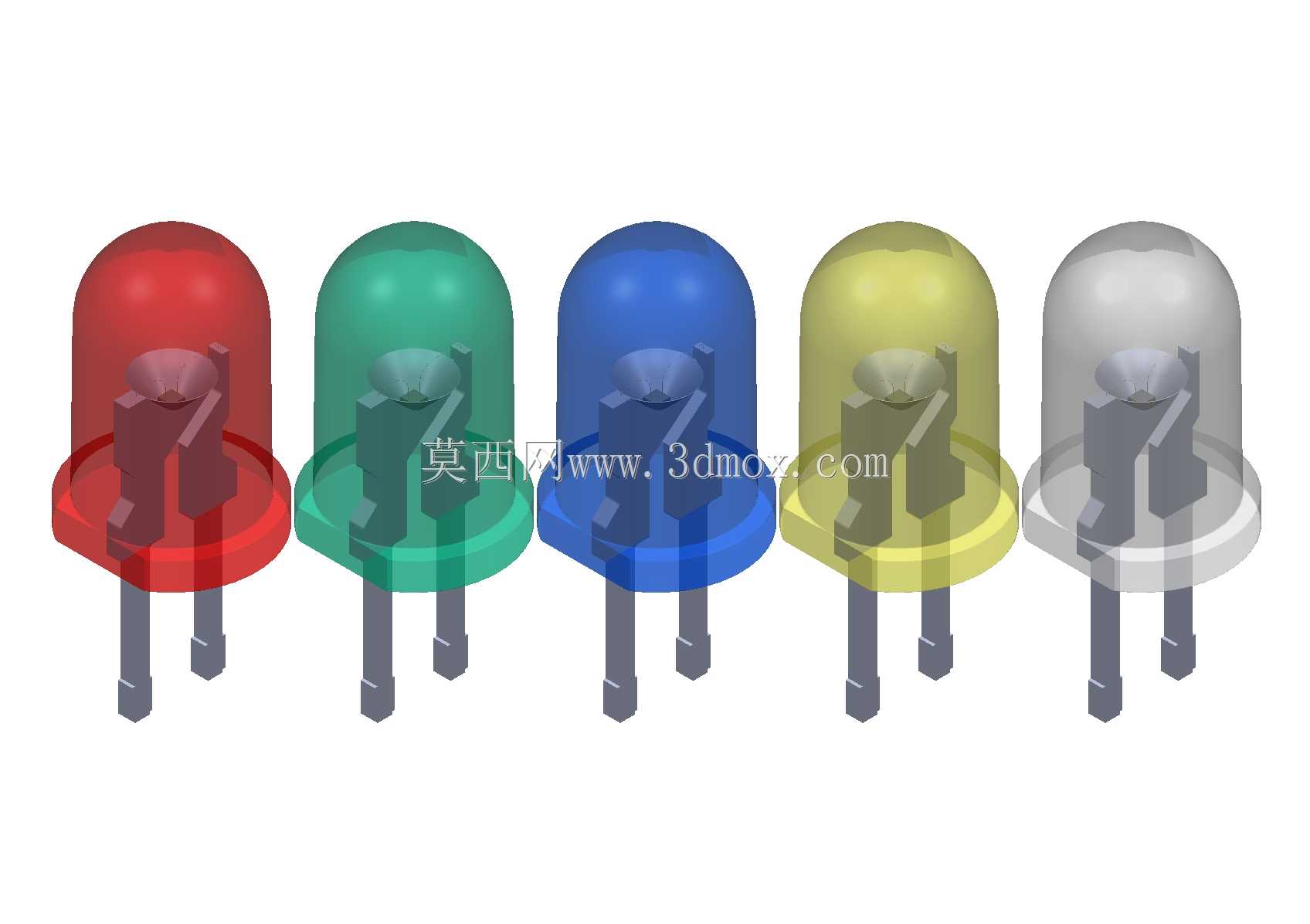

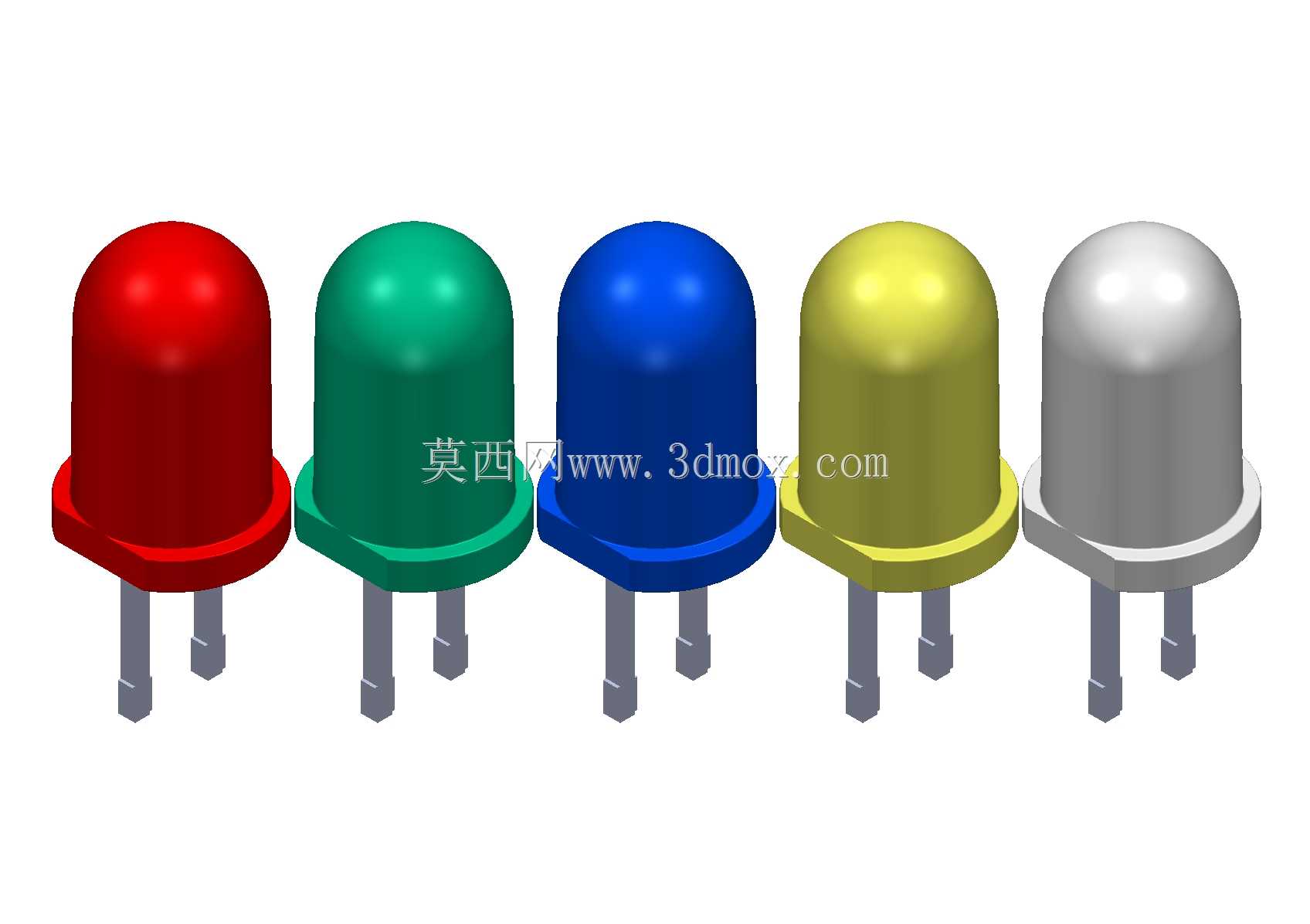

五色直插式5mm圆形LED灯珠结构设计

直插式LED在波峰焊工序中最常出现引脚共面度超差、胶体与引脚结合处渗锡的问题，这类缺陷在小批量手焊时很难察觉，等到批量过炉后才会发现虚焊、胶体歪斜的不良品，返修成本极高。这款5mm圆形LED的结构设计，从引脚根部的定位凸台开始就做了针对性优化，凸台厚度控制在0.3mm，刚好卡在PCB焊盘的定位孔边缘，过炉时焊锡的表面张力不会带动引脚偏移，哪怕是手工插件的新手操作，也能保证灯珠胶体垂直于板面，不会出现歪头斜肩的情况。

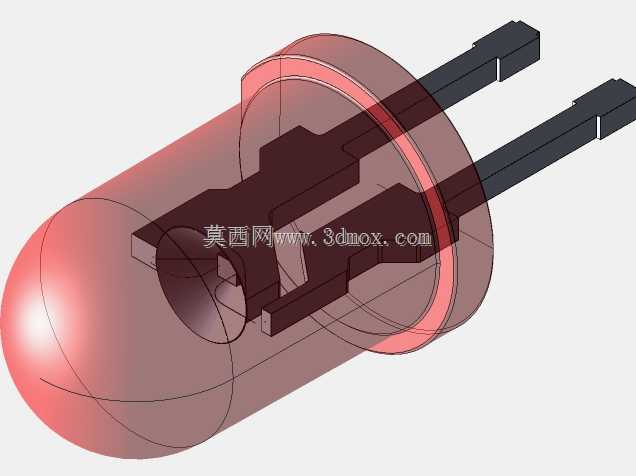

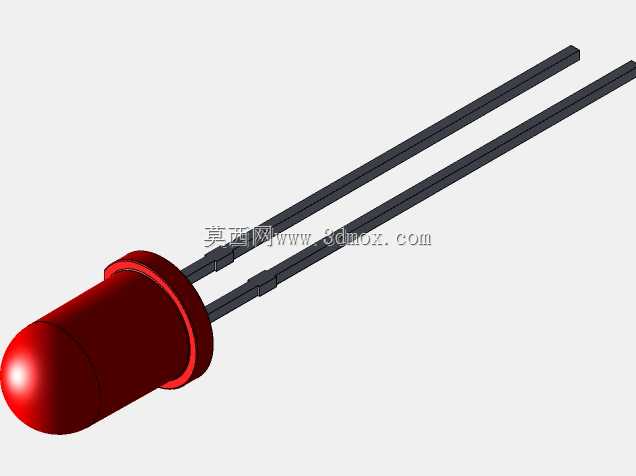

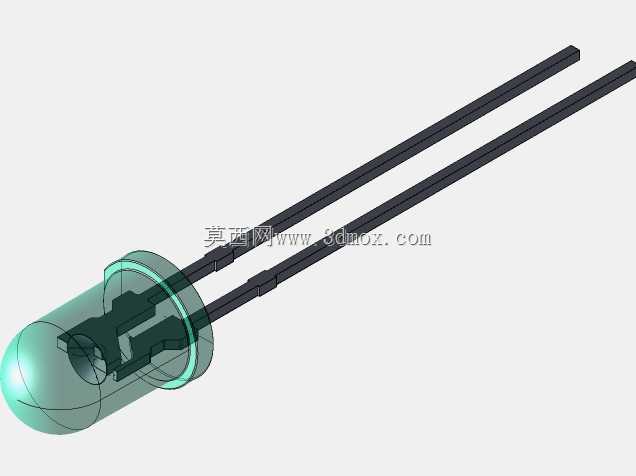

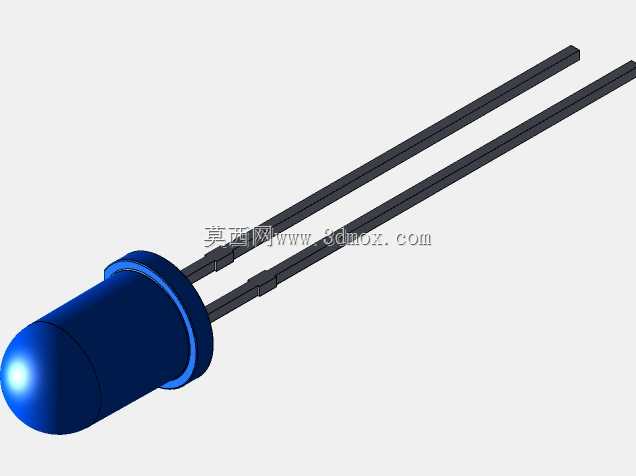

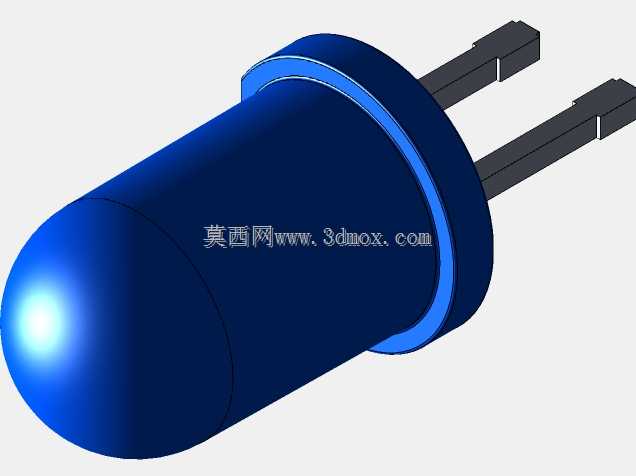

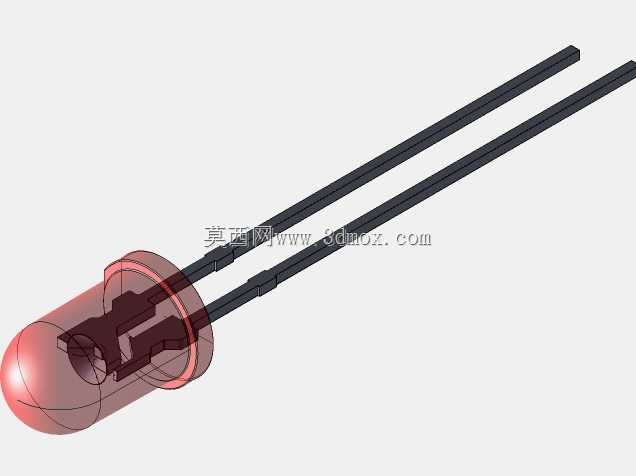

不同颜色的LED胶体透光率差异很大，红色、绿色的胶体本身色浓度高，漫反射效果强，不需要额外做雾化处理就能实现均匀出光，蓝色、黄色和透明款的胶体如果直接用平面透镜结构，很容易出现中心亮斑、边缘发暗的光斑不均问题，这款模型在胶体内部的反光碗边缘做了15度的微倒角，倒角面做了亚光磨砂的纹理处理，光线经过反光碗反射后会在胶体内部形成二次漫反射，哪怕是透明胶体的款式，出光角度也能稳定在120度左右，不会出现局部过亮的刺眼问题。

引脚的材质选用无氧铜基材，表面镀锡层厚度控制在8μm，既保证了焊接时的润湿性，又不会因为镀锡层过厚导致引脚硬度太高，插件时容易顶弯。引脚的间距严格按照2.54mm标准排距设计，刚好适配通用面包板、万能板的孔位，不需要额外扩孔就能直接插装，在做实训电路搭建的时候，学生不用反复调整引脚位置，能大幅减少接线的时间成本。胶体底部的法兰边直径比胶体本身大0.8mm，贴装的时候可以给吸嘴提供足够的吸附面积，哪怕是用小型贴片机做批量生产，也不会出现吸嘴吸偏、掉料的情况。

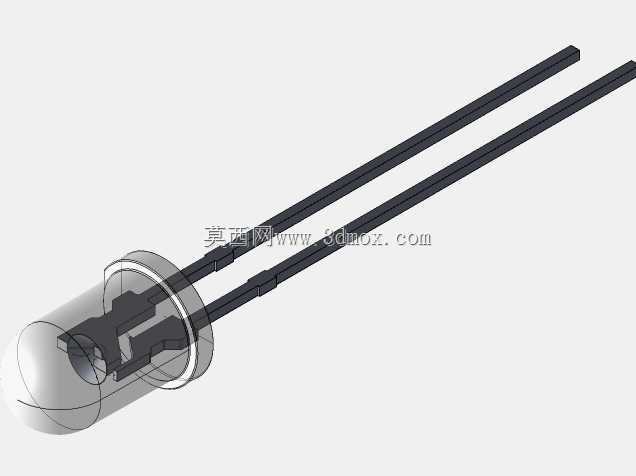

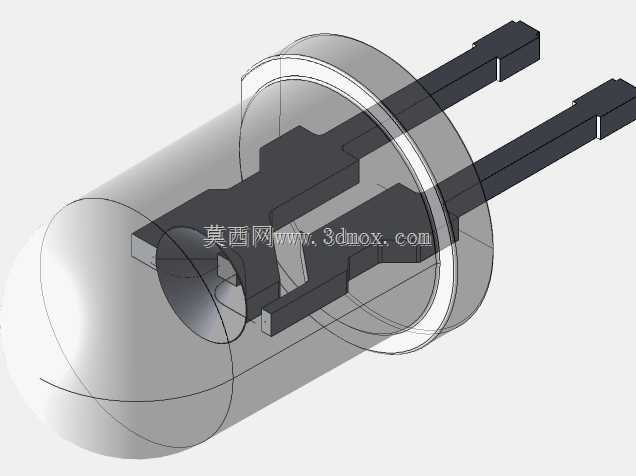

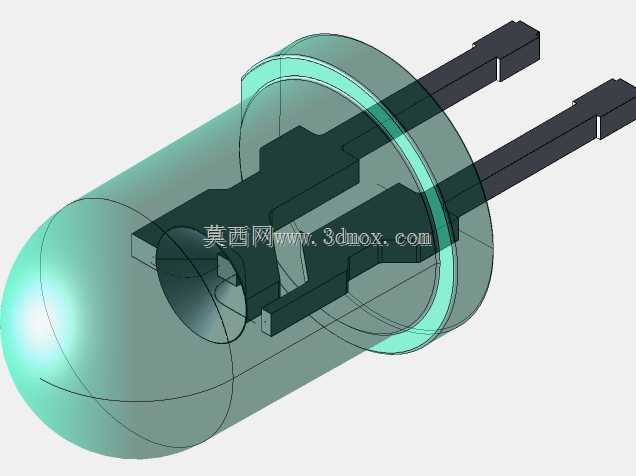

很多同类LED模型在做透明款结构的时候，会忽略胶体内部引脚的反光问题，银色的金属引脚在点亮的时候会在胶体侧面形成暗纹，这款设计把胶体内部的引脚段做了黑色哑光氧化处理，光线不会在金属引脚表面形成镜面反射，从侧面看胶体的时候不会看到明显的金属阴影，出光的纯净度提升很多。不同颜色的灯珠胶体高度保持完全一致，在做点阵屏、指示灯排的组装时，不需要针对不同颜色的灯珠调整插件深度，所有灯珠的发光面都能保持在同一平面，组装后的面板平整度更好，不会出现高低错落的视觉瑕疵。

在做高低温循环测试的时候，普通LED的胶体和引脚结合处很容易因为热胀冷缩系数不同出现缝隙，水汽顺着缝隙进入内部会导致灯珠死灯，这款设计在引脚和胶体结合的位置做了一圈环形的密封凹槽，注塑的时候胶体材料会嵌入凹槽内部，形成类似迷宫密封的结构，哪怕在-40℃到85℃的环境下循环100次，结合处也不会出现开裂漏气的问题，户外使用的可靠性提升明显。
