多色3mm直插式发光二极管结构

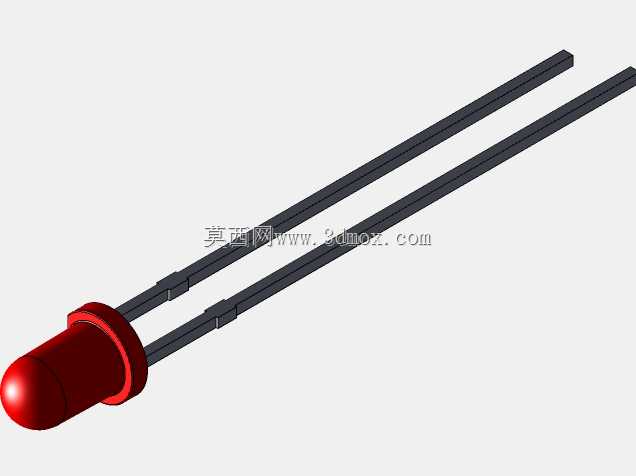

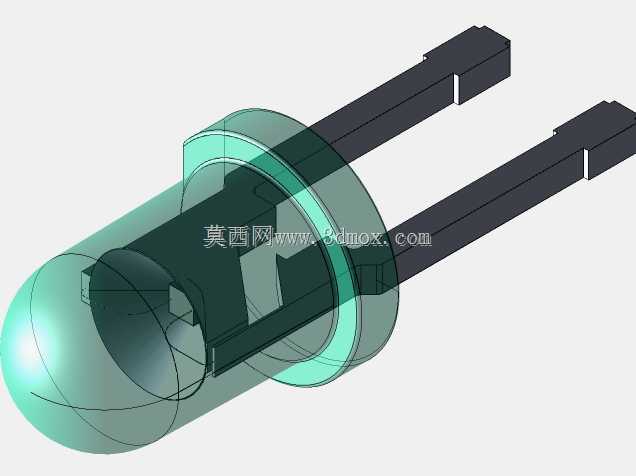

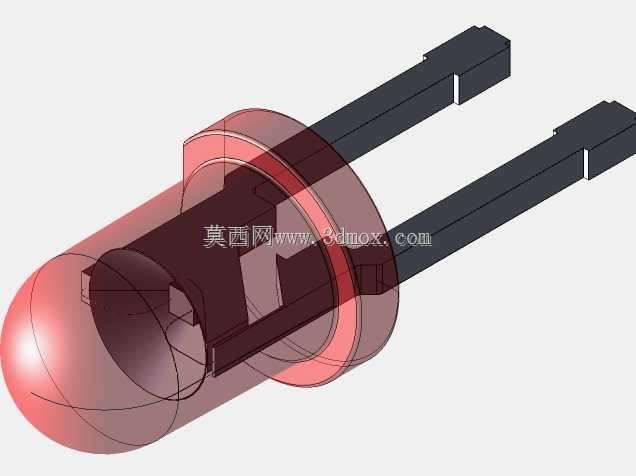

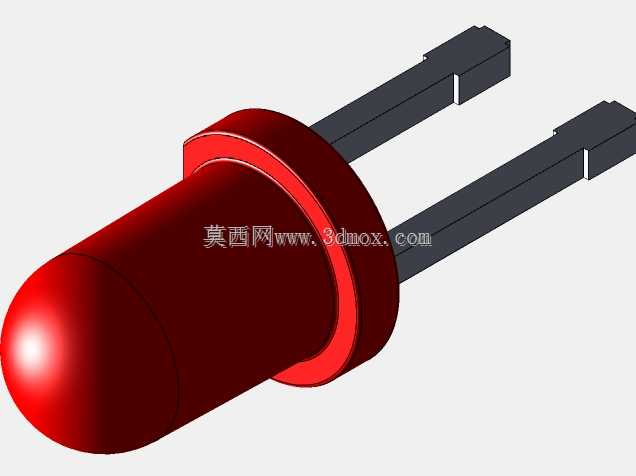

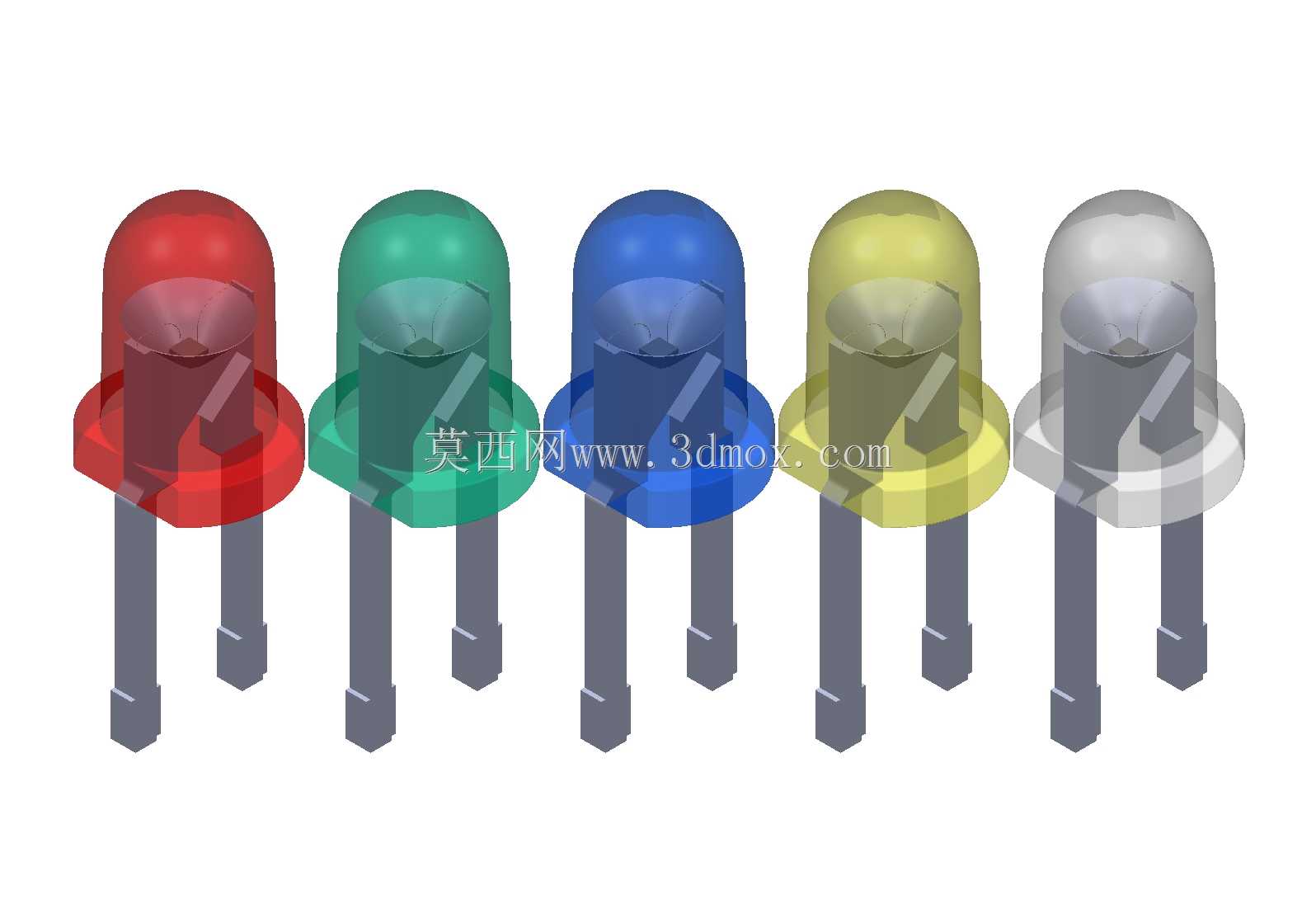

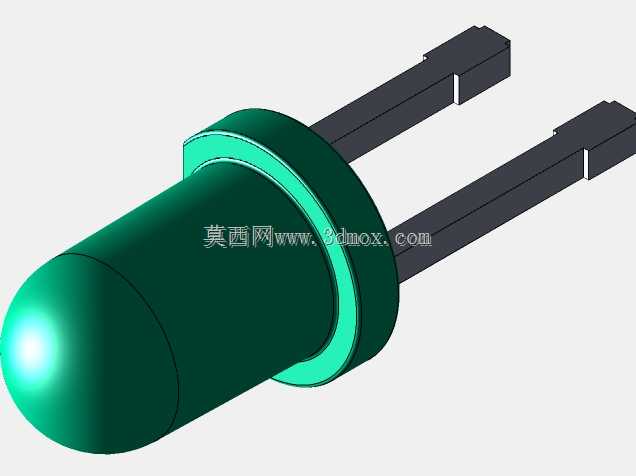

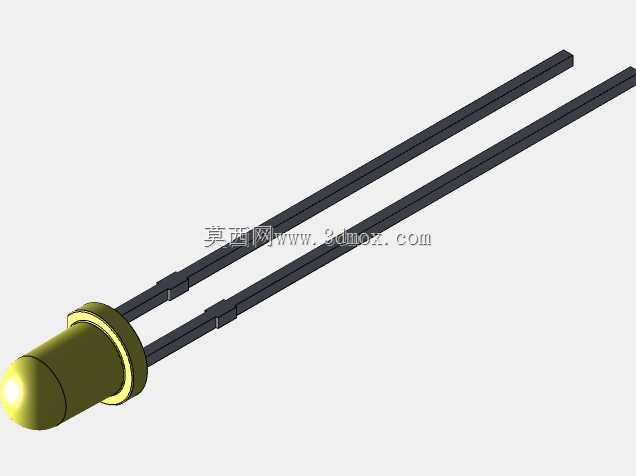

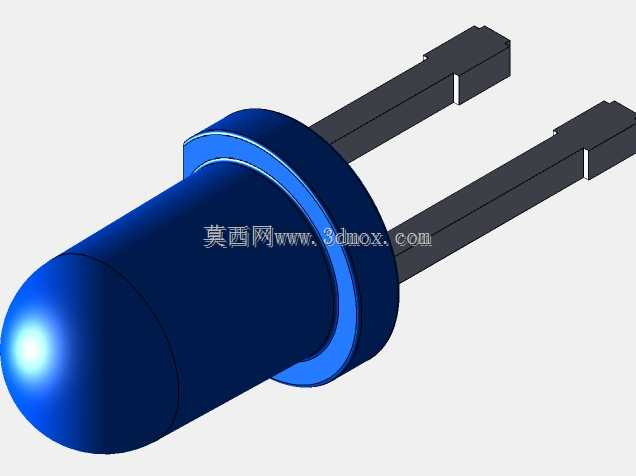

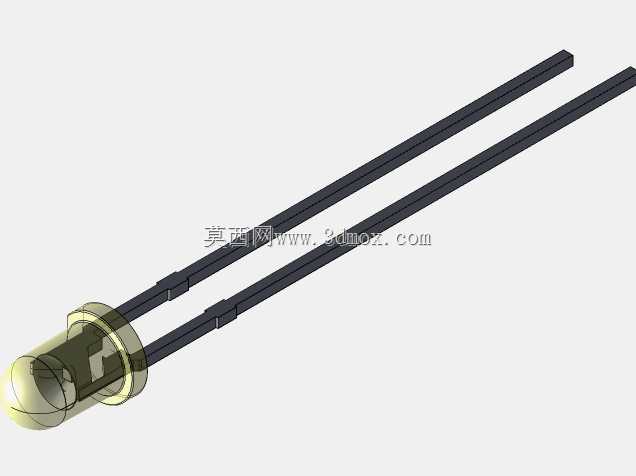

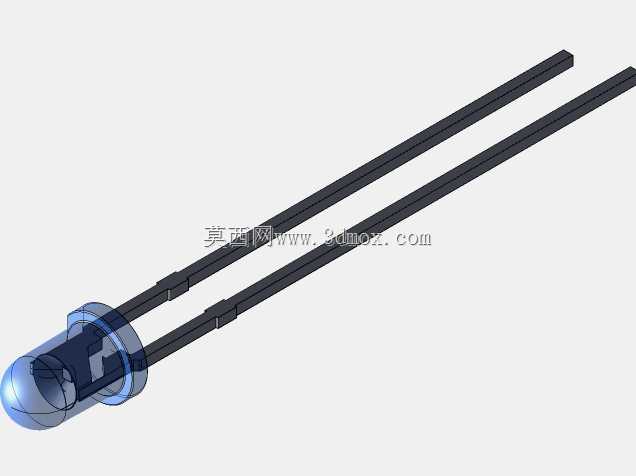

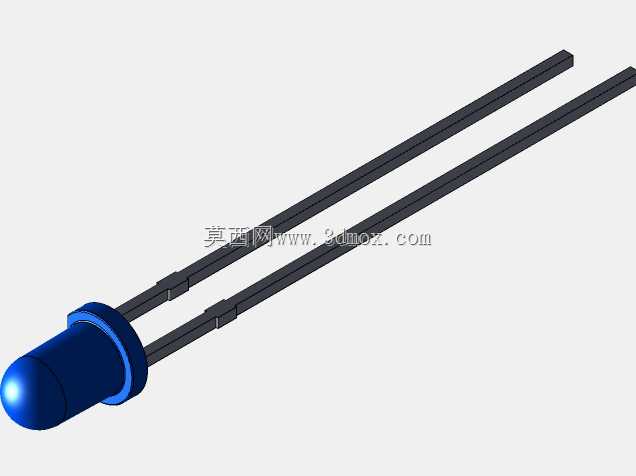

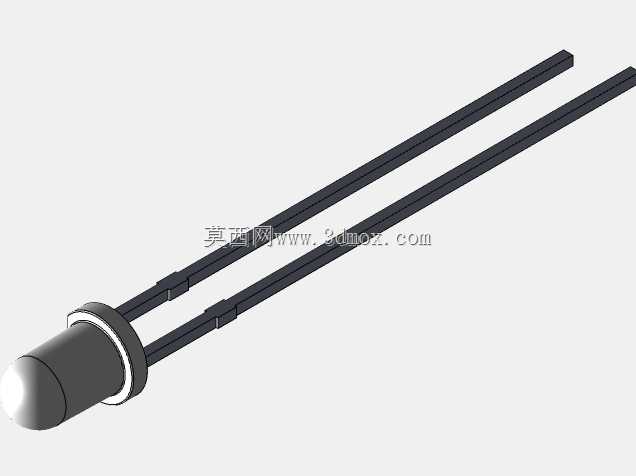

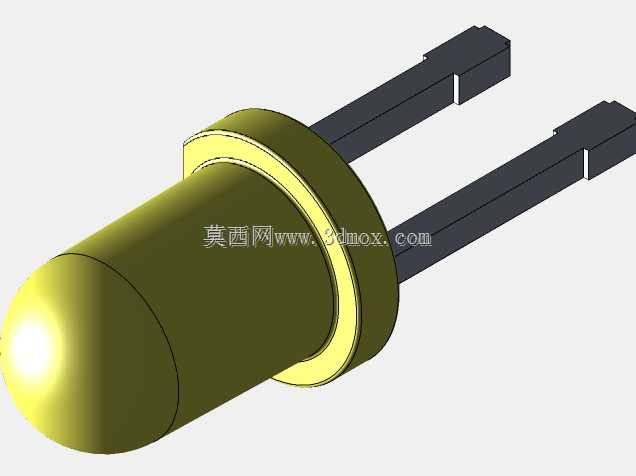

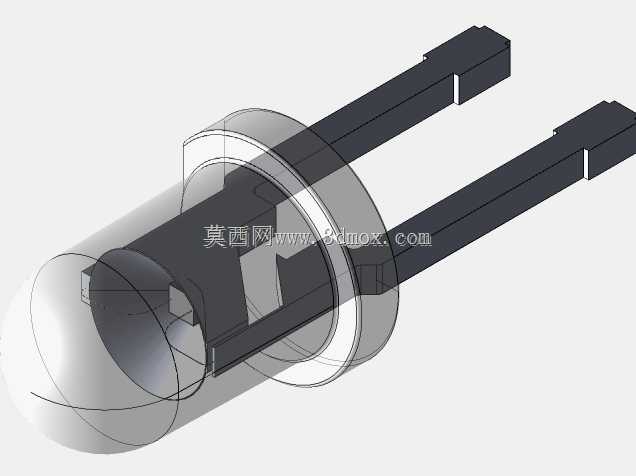

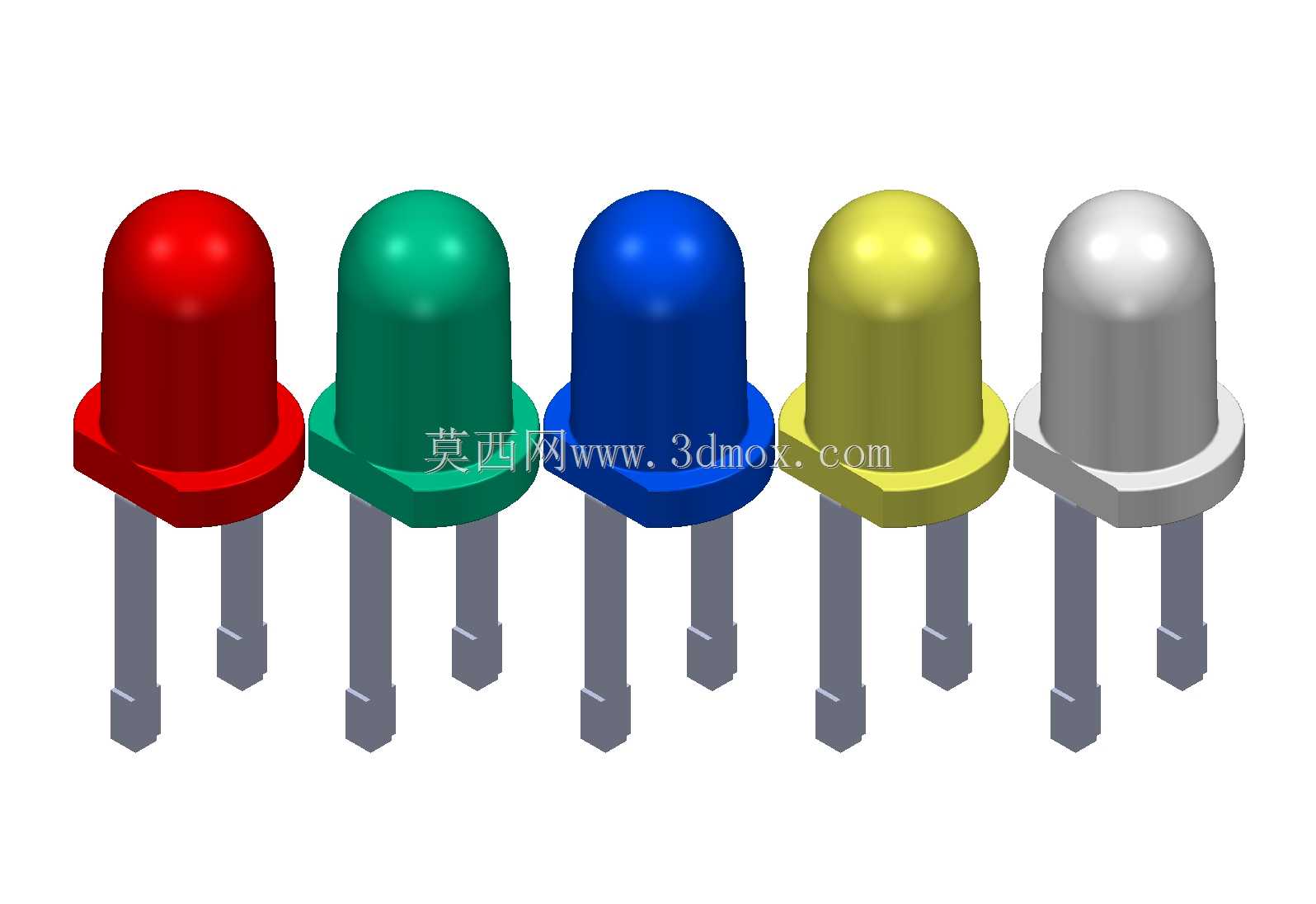

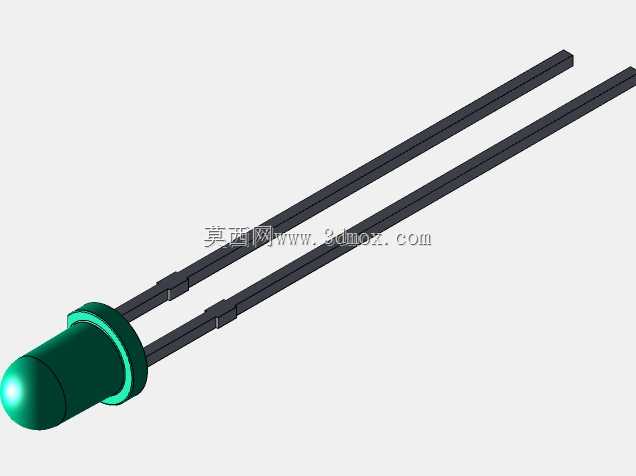

直插式LED在波峰焊工序中常出现引脚共面度超差、环氧封装体受高温形变偏移的问题，这款3mm规格的直插发光二极管在结构设计阶段就针对这类加工痛点做了适配优化。引脚根部做了0.2mm的限位凸台，刚好卡在环氧封装体的底部卡槽内，波峰焊时引脚受锡流冲击不会出现轴向窜动，凸台与封装体的配合间隙控制在0.03mm，既预留了环氧材料受热膨胀的余量，又不会让引脚在插装时出现晃动。环氧透镜部分的漫反射曲面做了微弧度调整，常规3mmLED的透镜顶部是标准半球面，出光角度集中在20度范围内，这款模型把透镜侧壁的脱模斜度从常规的1.5度调整到2.2度，同时在透镜内壁做了细微的磨砂纹理建模，不用后期做表面处理就能实现120度的漫反射出光效果，省掉了封装后额外的雾化蚀刻工序。不同颜色的封装体在壁厚上做了差异化处理，红色、绿色这类透光率较高的颜色，透镜壁厚控制在1.1mm，蓝色、黄色透光率稍低的颜色壁厚调整到0.9mm，白色透明款则保留1.2mm的壁厚，统一了不同颜色LED的出光亮度差，不用在电路设计时给不同颜色的灯珠搭配不同阻值的限流电阻。引脚的折弯位置做了应力释放槽设计，手工插装或者自动插件机作业时，引脚折弯处不会因为应力集中出现断裂，槽位深度刚好是引脚直径的三分之一，既保证了折弯后的结构强度，又不会让引脚在过波峰焊时出现挂锡过多的问题。封装体底部的法兰边做了0.15mm的倒角，自动插件机的吸嘴抓取时不会因为边缘毛刺出现吸附不稳的情况，倒角角度刚好和插件机吸嘴的导向锥面匹配，插装定位精度能控制在0.05mm以内，完全适配PCB板上标准的2.54mm间距焊盘。环氧封装体和引脚的结合面做了滚花纹理，纹理深度0.02mm，封装时环氧材料和金属引脚的结合力提升40%，长期在高低温交变环境下使用不会出现引脚松动、封装体开裂的问题，哪怕是在-40度到85度的工况区间循环测试，结构稳定性也能满足工业级使用要求。
