气动三爪夹持器机械结构三维设计

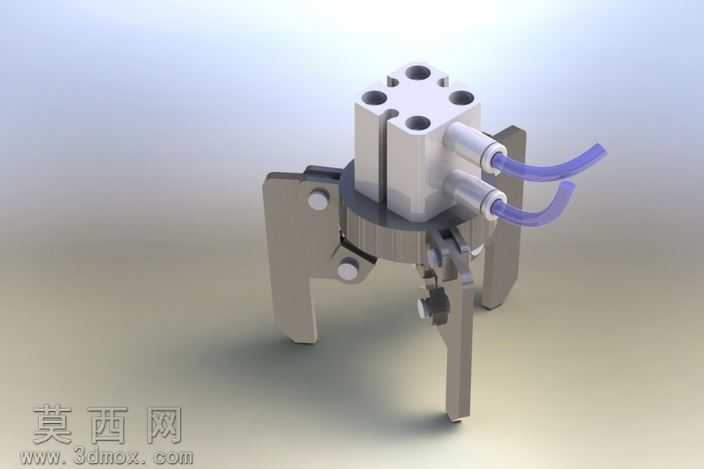

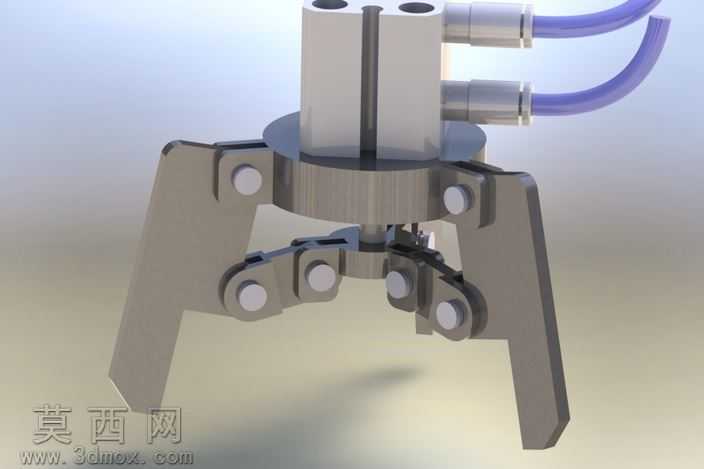

本作品为气动驱动的三爪夹持器三维建模设计，整体采用三维参数化建模方式完成，从功能需求出发拆解各部件结构，完整还原了气动三爪夹爪的装配逻辑与运动特性。建模过程中首先确定夹持器的核心驱动单元为顶部的气缸腔体，腔体部分采用规则六棱柱基体建模，预留六个均匀分布的安装孔位用于设备端固定，同时在腔体侧部设计两个气动接头安装位，匹配标准气动快插接头的尺寸参数，保证气路连接的结构合理性。传动部分采用中心斜楔与夹爪铰接的结构设计，建模时严格控制铰接孔的同轴度公差，通过装配约束模拟夹爪的开合运动轨迹，确保三个夹爪在开合过程中保持同步对中，夹持中心点始终与气缸腔体轴线重合，避免夹取工件时出现偏载、错位的问题。夹爪本体采用L型结构设计，夹持端做了平直接触面处理，可适配规则柱状、块状工件的夹取需求，铰接位置的销轴、限位垫片等细小零件均按照标准件尺寸完成独立建模，还原真实装配的层级关系。材质渲染阶段，气缸主体采用哑光银白铝合金材质，调整材质粗糙度与金属度参数还原工业铝件的细腻磨砂质感；夹爪部分采用高碳钢材质表现，适当提高材质反射度体现钢制零件的金属光泽；气动软管部分采用半透明蓝色PU材质，添加轻微的折射效果还原软管的通透质感，接头部分采用镀镍金属材质区分于主体铝件。渲染时采用柔和的工业产品布光方案，主光源从斜上方投射形成自然的明暗过渡，辅助光源补全暗部细节，清晰展现各部件的结构轮廓与装配关系。设计思路上以紧凑化、通用化为核心，整体结构无冗余部件，在保证夹持行程与夹持力的前提下尽可能缩小整体体积，可直接集成于自动化生产线的末端执行机构，适配小尺寸工件的搬运、上下料夹取场景，建模过程中所有配合面均预留合理的装配间隙，符合实际机械加工与装配的工艺要求，不存在结构干涉问题，可直接用于结构验证、方案展示以及后续的工程图导出参考。
