齿轮齿条挑和发生机构三维结构设计

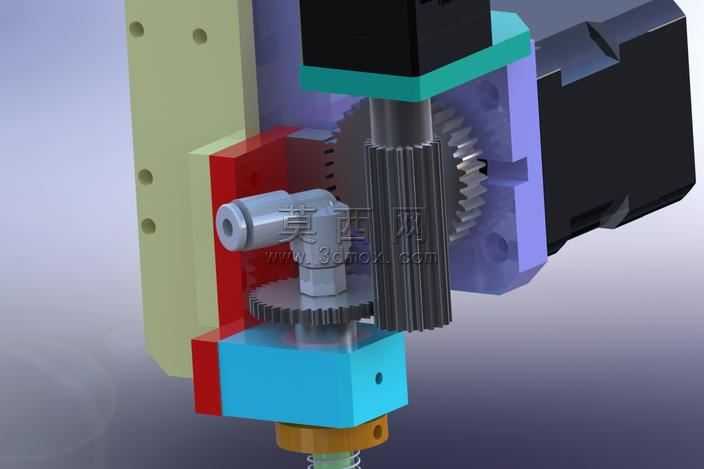

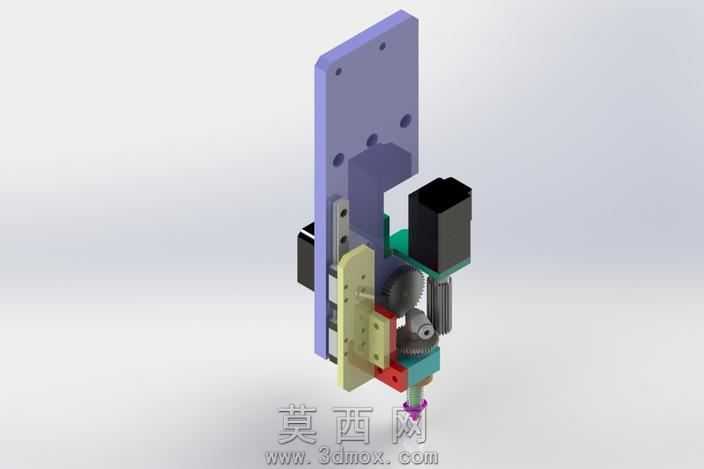

本作品为齿轮齿条挑和发生机构的三维建模成果，建模过程中严格遵循机械设计规范，对每一个零部件的尺寸参数、装配关系都进行了精准还原。首先在三维建模环境中完成各零件的独立建模：针对立式安装机架，采用拉伸、切除等基础特征完成安装板、支撑立板的结构搭建，预留的安装孔位严格匹配传动组件的装配需求，孔位同轴度、平面度公差均按照通用机械装配标准设定；针对齿轮齿条传动副，通过参数化建模生成标准渐开线齿形，保证齿距、齿厚、模数等参数符合传动啮合要求，建模时特意还原了齿轮与齿条的啮合间隙，避免出现传动卡滞的问题；针对旋转轴组件，完成轴段、轴承安装位、端部执行端的结构建模，轴肩定位尺寸完全匹配配套传动件的安装要求。装配阶段采用自下而上的装配流程，先将支撑机架作为固定基准件，依次装配齿轮传动组、齿条滑移组件、旋转轴部件，通过同轴度、平行度、配合间隙等装配约束还原真实机构的运动逻辑，保证齿轮转动时可带动齿条完成直线往复动作，同时联动端部旋转轴实现旋转输出。材质与渲染环节，对金属结构件赋予哑光钢材材质，对非金属垫块、绝缘部件赋予对应工程塑料材质，对驱动元件外壳赋予黑色哑光工业漆面材质，通过环境光、漫反射参数调整，清晰呈现各部件的层次关系与结构细节，可直观观察到内部齿轮啮合、齿条滑移的传动路径。该机构采用齿轮齿条作为核心传动形式，摒弃了传统同步带、滚珠丝杠的传动方案，依靠齿轮齿条的刚性啮合实现动力传递，兼具直线挑送动作与旋转发生动作的复合输出能力，结构紧凑集成度高，安装时仅需通过机架上的预留孔位即可完成整机固定，无需额外搭建复杂支撑结构，可直接应用在需要复合动作输出的小型工位中，传动过程平稳可靠，维护便捷，能够满足常规自动化工位的动作输出需求。建模过程中对所有运动部件的行程范围进行了结构校验，避免部件运动时出现干涉问题，保证机构运行时各动作路径互不干扰。
