气动驱动空气缸刀具结构三维建模

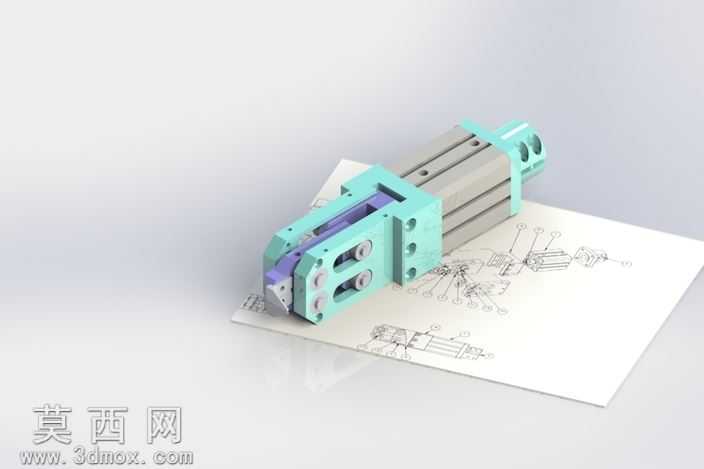

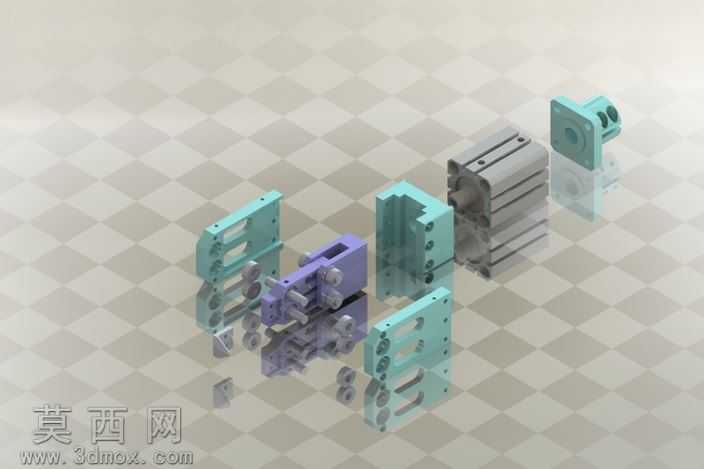

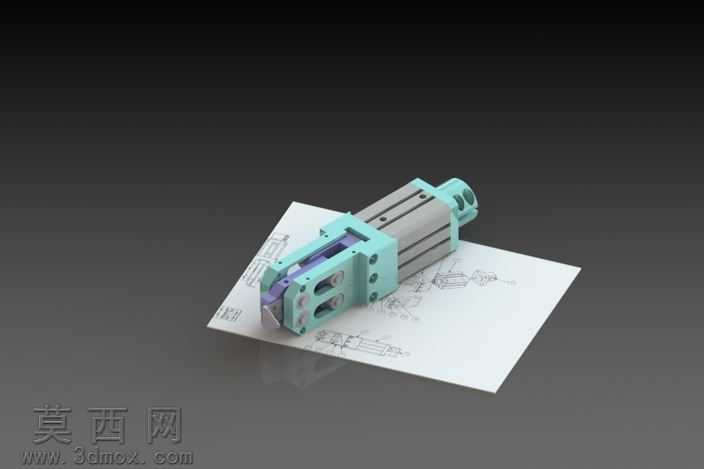

本模型为气动驱动式空气缸刀具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循气动元件与刀具装配的工程规范，对每一处结构尺寸做了精准约束，确保各部件间无干涉、装配关系完全符合实际生产应用逻辑。模型整体以集成式气缸作为动力输出主体，将气缸缸体与刀具夹持座做一体化结构设计，有效缩减了传统分体式气动刀具的整体体积，提升了结构紧凑性。建模阶段对气缸的活塞腔、导向杆、进出气接口等结构做了精细化还原，缸体表面的安装孔位、定位槽均按照标准气动元件尺寸绘制，可直接用于后续的工程出图与实物加工参考。刀具夹持部分采用双夹块锁紧结构，建模时还原了夹块的调节槽、锁紧螺丝孔位，可适配不同厚度的裁切刀片，夹块与气缸活塞杆的连接部位做了防转结构设计，避免刀具工作过程中出现偏转，保证裁切精度。渲染阶段采用写实材质方案，气缸主体赋予哑光青绿色工程塑料材质，模拟工业级气动元件常用的硬质氧化铝合金表面质感，金属活塞杆、锁紧螺丝赋予抛光不锈钢材质，还原金属部件的高光与反射特性，底部承托的工程图纸赋予哑光米白色纸张材质，搭配浅灰色渐变背景，通过三点布光方案突出模型的结构层次，让各部件的装配关系清晰可辨。设计思路上，这款空气缸刀具主打小型化自动化裁切场景，将气动执行元件与刀具功能深度整合，摒弃了传统复杂的传动结构，依靠气缸活塞杆的直线往复运动直接带动刀片完成裁切动作，结构简单可靠、响应速度快，可适配自动化生产线的定点裁切、薄膜分切、小件冲切等多种工况，模型完整保留了所有装配细节，可用于气动工装设计参考、自动化设备虚拟装配调试、相关机械结构教学演示等场景，建模过程中对活动部件做了运动自由度约束，可直接添加运动仿真模拟刀具的往复裁切动作，验证行程范围与工作边界。
