小型皮带式物料输送机构三维设计

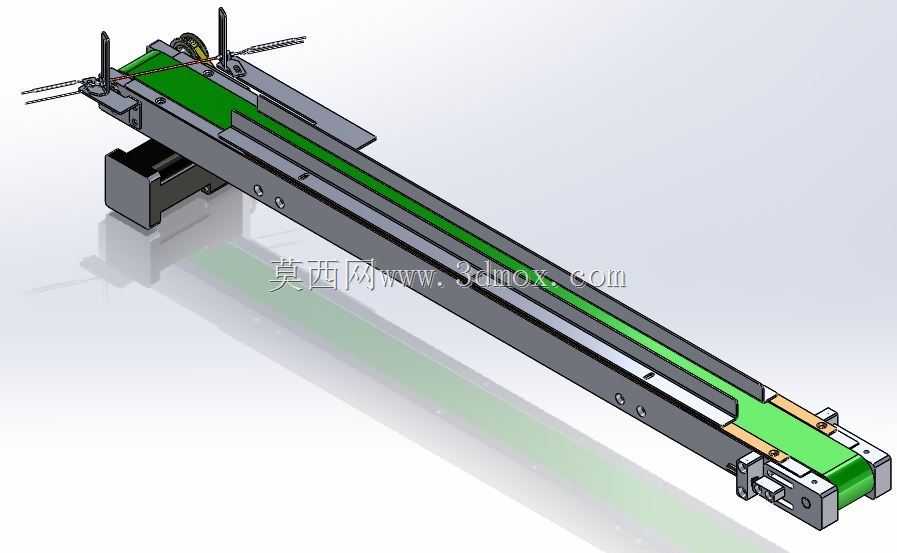

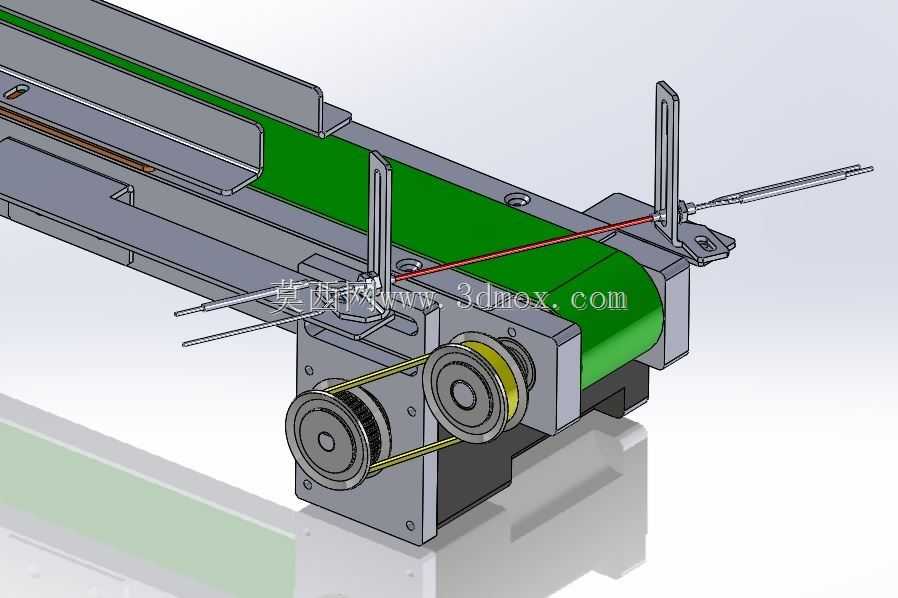

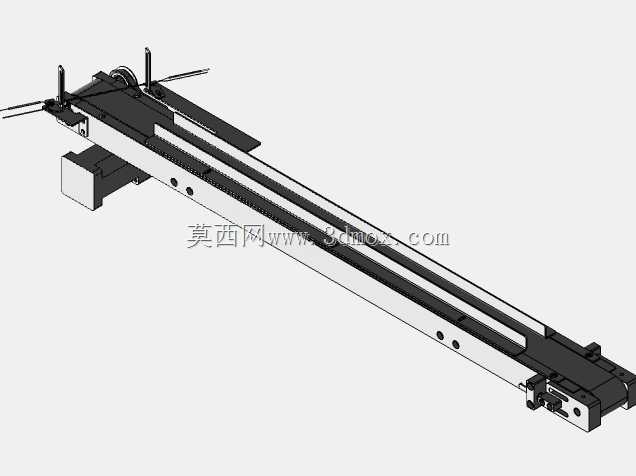

这款小型带式输送机构，主要面向精密电子组装、小五金件分拣、实验室小型物料转运这类窄空间作业场景设计，整体外形尺寸控制在长685mm、宽55mm的紧凑范围内，安装时仅需预留对应长宽的水平安装基面，侧边传动组件向外延伸的最大宽度不超过120mm，不会占用过多产线排布空间，适配桌面级作业台、小型自动化工作站的集成需求。从实际功能来看，设备采用平皮带作为承载输送面，绿色防滑皮带能避免小型轻质工件在输送过程中出现打滑偏移，两侧设置的固定挡边可以约束工件的行进路径，防止尺寸偏小的零件从皮带侧边掉落，出料端搭配的可调式挡料针组件，能够根据工件的外形尺寸调整挡停位置，实现工件的精准定位，方便后续工位的机械手取料或者人工分拣作业。传动部分采用同步带轮搭配双轴承座的支撑结构，驱动端的同步带传动能保证输送速度的稳定性，不会出现普通皮带传动的丢转问题，张紧轮结构集成在驱动侧安装板上，后期维护时无需拆解整体机架，仅需调整张紧轮的固定位置就能完成皮带张紧度的调节，降低日常运维的工作量。设计过程中优先考虑了窄幅输送的刚性需求，机架采用折弯钣金一体成型的结构，相比铝型材拼接的机架，整体刚性更好，长时间运行不会出现机架变形导致的皮带跑偏问题，所有转动部位的转轴都采用标准件搭配，易损件更换时可以直接采购市售标准配件，无需单独定制加工。安装边界方面，设备底部预留了四个标准安装孔位，孔位间距符合小型自动化设备的通用安装规范，既可以直接通过螺栓固定在工作台面，也能搭配型材支架实现架高安装，适配不同高度的产线对接需求，进料端没有设置额外的挡边结构，方便和上游的振动盘出料轨道、加工设备出料口直接对接，不需要额外制作转接连接件。在实际选型适配时，这款输送机构的输送速度可以通过更换驱动端的同步带轮齿数进行调整，适配每分钟0.5米到5米的输送速度区间，能够满足不同节拍的产线作业需求，皮带表面的平整度控制在0.2mm以内，输送过程中工件的位置偏移量不超过1mm，适合对输送定位精度有一定要求的小型工件流转作业，不会出现工件卡滞、偏移导致的产线停机问题。
