V型定位夹持工装夹具结构设计

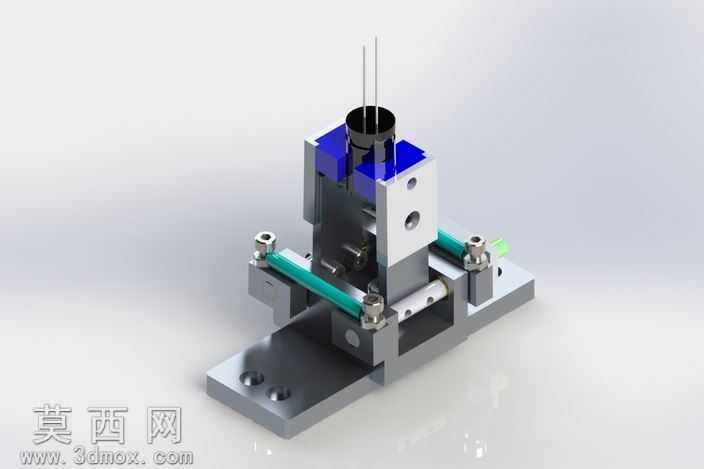

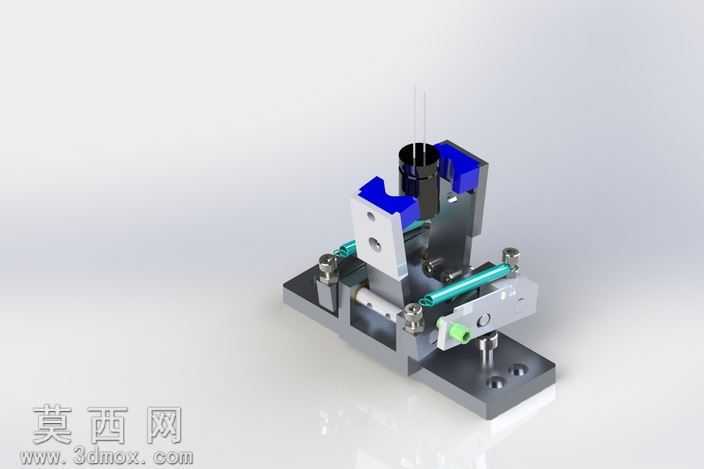

本作品为针对圆柱类零件定位装夹需求设计的V型夹持器三维模型，整体建模过程严格遵循机械加工工装的设计规范，在三维软件中完成全参数化的零件建模与整机装配，所有配合面均按照实际加工公差要求设置装配约束，完整还原了夹持器的真实运动逻辑与装夹状态。模型渲染阶段采用金属材质为主的材质体系，底座、支撑立柱等承力结构件赋予哑光不锈钢材质，模拟实际工装的金属质感与耐磨属性，V型定位块、活动压块等直接接触工件的部位采用蓝色工程塑料材质，既区分了功能部件，也还原了实际工装中软质夹持面避免夹伤工件表面的设计细节，导向轴、紧固螺丝等标准件采用亮面镀铬金属材质，弹簧部件采用弹簧钢材质，不同材质的粗糙度、反光度参数均经过反复调试，最终渲染效果清晰展现各部件的结构层次与功能区分。从结构设计来看，该夹持器采用立式V型定位结构，底部为一体化加工的安装底座，预留标准安装孔位可直接固定在工作台面，底座上方通过立柱支撑固定V型定位块，作为圆柱类工件的径向定位基准，侧面设置带弹性复位结构的活动压块，配合导向轴实现夹持动作的平稳导向，压块的驱动端设置微调结构，可根据工件直径差异调整夹持行程，顶尖装夹结构设置在夹持器侧方，可配合V型块实现工件的轴向定位，避免装夹过程中工件发生轴向窜动，整体结构紧凑，各运动部件无干涉，装夹动作顺畅，可适配一定直径范围内的圆柱类零件，尤其适用于电容器等小型圆柱电子元件、小型轴类零件的加工、检测工序中的定位装夹。设计思路上围绕定位精准、装夹便捷、不损伤工件表面三个核心需求展开，V型块的夹角经过力学计算确定，保证工件定位时的对中性，弹性复位结构可在松开夹持时自动复位，提升装夹操作的效率，软质接触面的设计避免硬质金属夹头刮伤工件表面，各零部件均采用常见的标准型材与标准件加工，降低了工装的制造成本与后期维护难度，整体结构兼顾了实用性与加工工艺性，可直接作为非标工装设计的参考方案使用。
