线性支线式擒纵机械结构设计

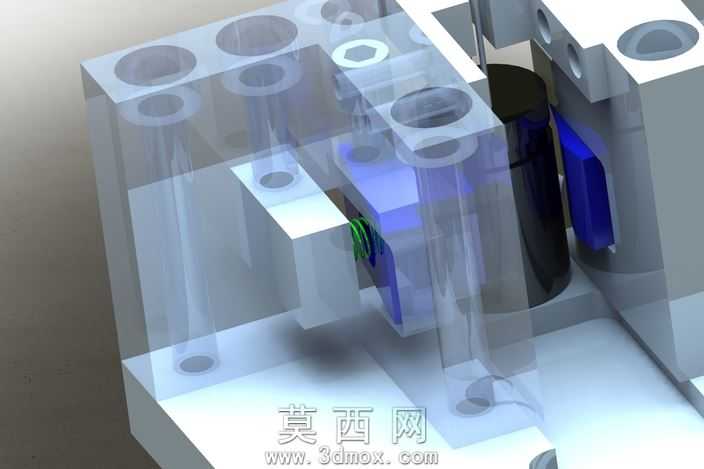

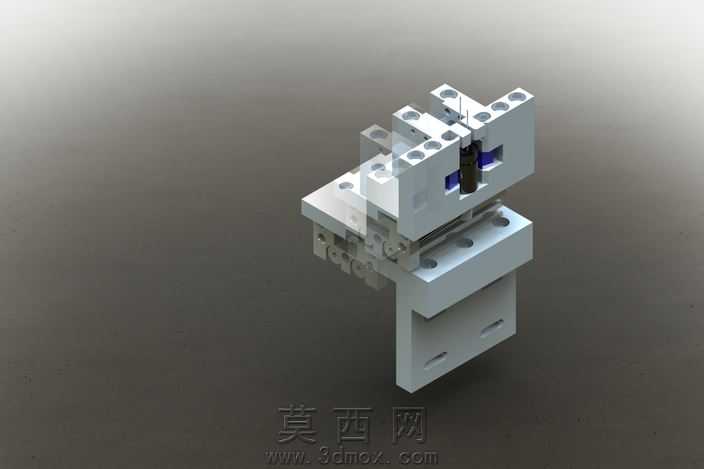

本作品为线性支线式擒纵机构的三维建模成果，建模过程中严格遵循机械传动的设计逻辑，先完成整体装配基准的定位搭建，再逐一对各个组成零件进行参数化建模，确保每一处结构尺寸都符合精密传动的配合公差要求。建模阶段对上下基座的安装孔位、中间传动卡位部件的卡槽结构、弹性限位组件的装配槽位都做了精准的尺寸约束，保证各零件装配后不存在干涉问题，可完整还原擒纵机构的动作逻辑。材质渲染环节针对不同零件的功能属性做了区分处理，主体基座部件采用哑光银灰色金属材质，模拟硬质铝合金的加工质感，表面添加了细微的机加工纹理，还原真实机械零件的加工表面效果；中间的弹性卡位部件采用深色高耐磨工程塑料材质，与金属基座形成清晰的视觉区分，同时也符合该类部件实际的选材逻辑；装配缝隙处做了细微的阴影处理，增强整体模型的层次感与真实感。结构设计上采用上下分层的堆叠式布局，下层基座作为整体机构的固定承载端，预留了多组标准化安装孔位，可适配不同的安装固定场景；上层为擒纵动作的执行端，通过中间的卡位组件与下层基座形成可动连接，能够实现线性方向上的间歇卡位与释放动作，整体结构紧凑，没有冗余的设计部件，在保证动作可靠性的前提下尽可能压缩了机构的整体体积。设计思路围绕精密间歇传动的实际需求展开，摒弃了传统擒纵机构复杂的齿轮传动链路，采用线性卡位的结构形式，降低了机构的加工与装配难度，同时提升了传动过程中的稳定性，可应用于需要间歇线性进给的小型自动化设备、精密计数装置等场景，建模过程中反复验证了各活动部件的行程范围，确保动作过程中不会出现卡滞、脱扣的问题，每一处倒角、让位槽的设计都服务于机构的实际动作需求，兼顾了结构实用性与外观的规整性。
