四工位人工操作带式装配输送工作站

　　这套输送工作站的核心定位是中小批量离散制造场景下的人工装配与焊接工序衔接，常见于消费电子结构件组装、小型五金件焊接、低压电器元件装配这类需要多工序分步人工操作的产线环节，区别于全自动高速输送线，它的设计核心是匹配人工操作的节拍，给每个工位预留足够的操作空间与物料暂存区域，避免工序间的物料堆积与搬运浪费。

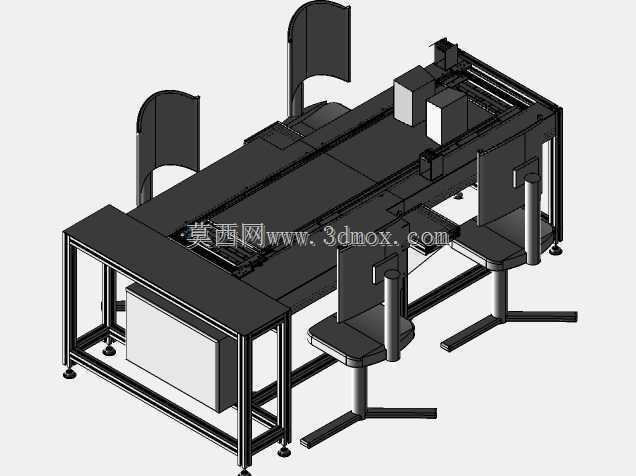

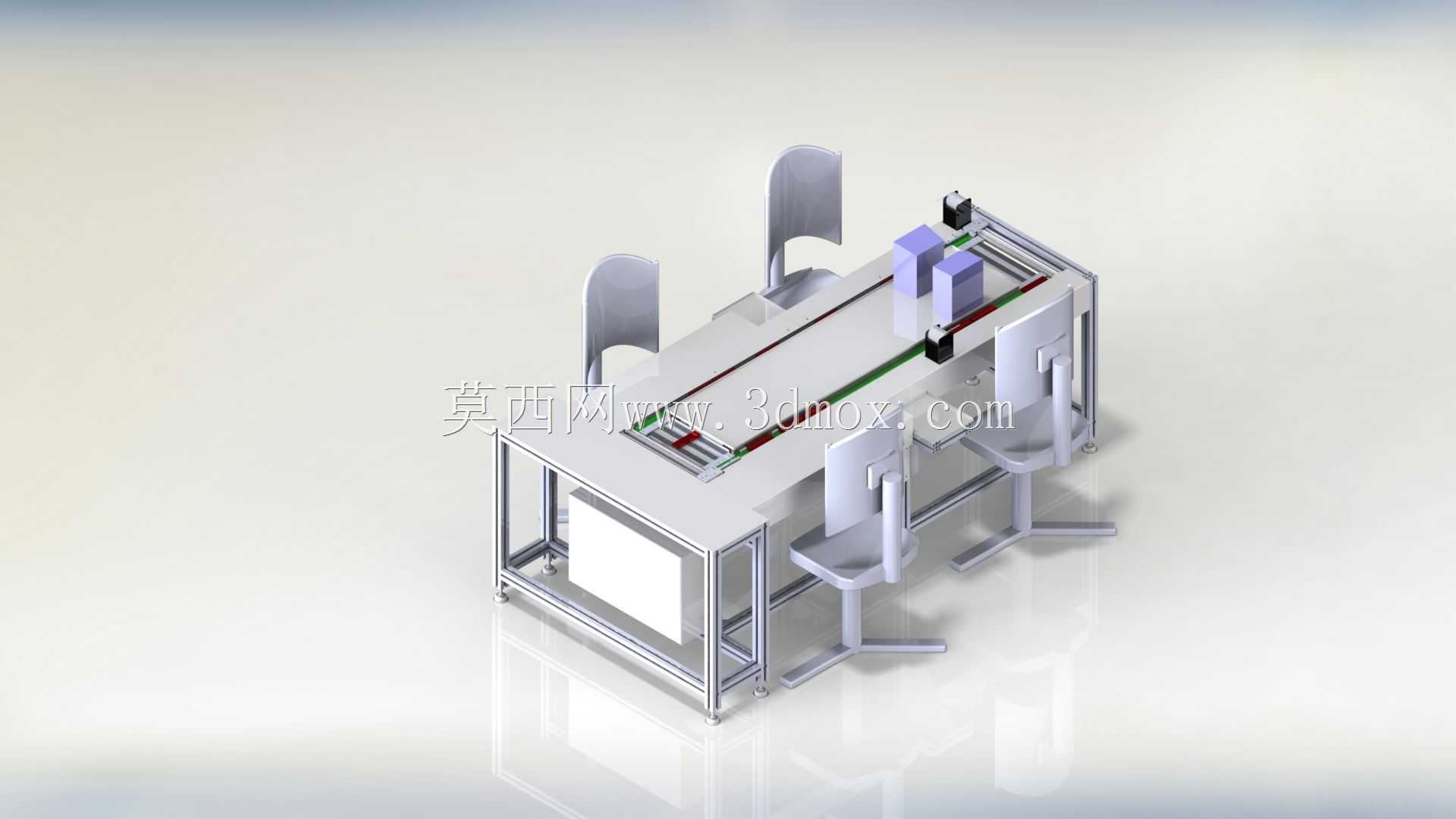

　　从结构布局来看，整套设备采用工业铝型材搭建主体机架，机架底部预留了可调脚杯的安装空间，安装时可根据车间地面的平整度调整整体水平度，调整行程通常在0-50mm区间，无需额外做地面预埋处理，适配大部分普通生产车间的地面条件。输送线主体布置在机架台面的中心区域，采用平皮带作为输送载体，皮带宽度根据工位上流转的工装板尺寸设计，两侧预留了150mm左右的台边空间，可放置操作时需要的小型工具、待加工工件与作业指导书，每个工位对应的台边位置可根据需求加装物料盒挂条、防静电胶皮等附件，不需要额外在台面上钻孔，依托铝型材的T型槽即可完成固定。

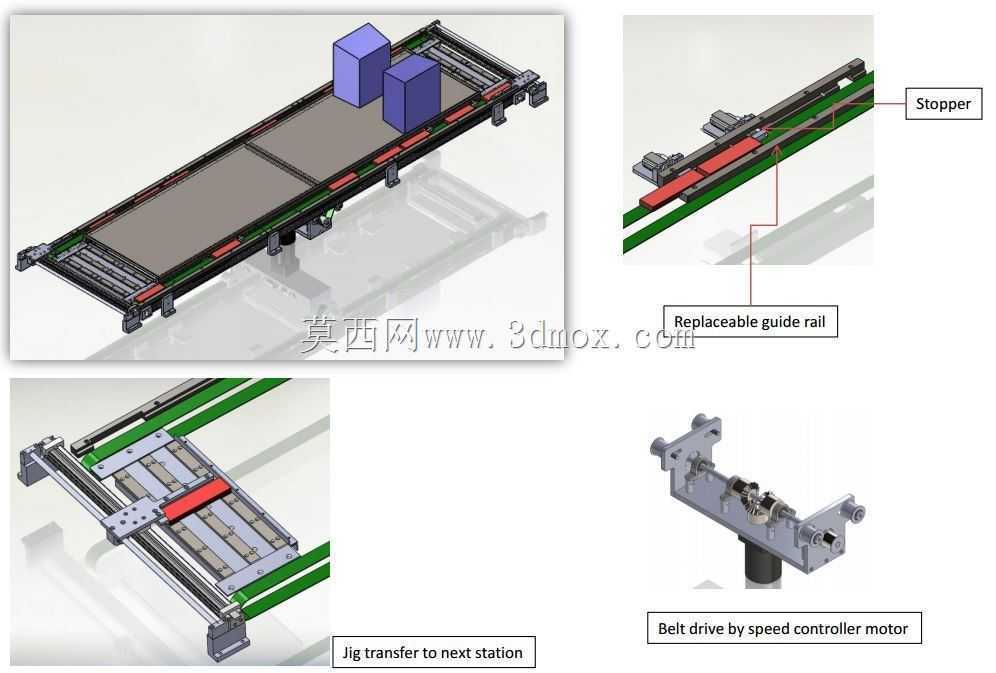

　　四个操作工位沿输送线长度方向对称布置在输送线两侧，每侧两个工位，工位间距按照成年人坐姿操作的舒适范围设定，操作人员坐在专用的防静电工作椅上，手臂自然伸展即可覆盖输送线上的工装板操作区域，不需要过度前倾或者侧身，长时间作业也不容易产生疲劳。输送线的两端设置了工装板阻挡与定位机构，当工装板流转到对应工位时，阻挡气缸会自动升起将工装板截停，定位销插入工装板底部的定位套完成精准定位，保证操作人员在装配或者焊接作业时，工件不会随皮带发生偏移，作业完成后操作人员按下工位旁的放行按钮，阻挡机构下降，工装板随皮带流转到下一个工位。

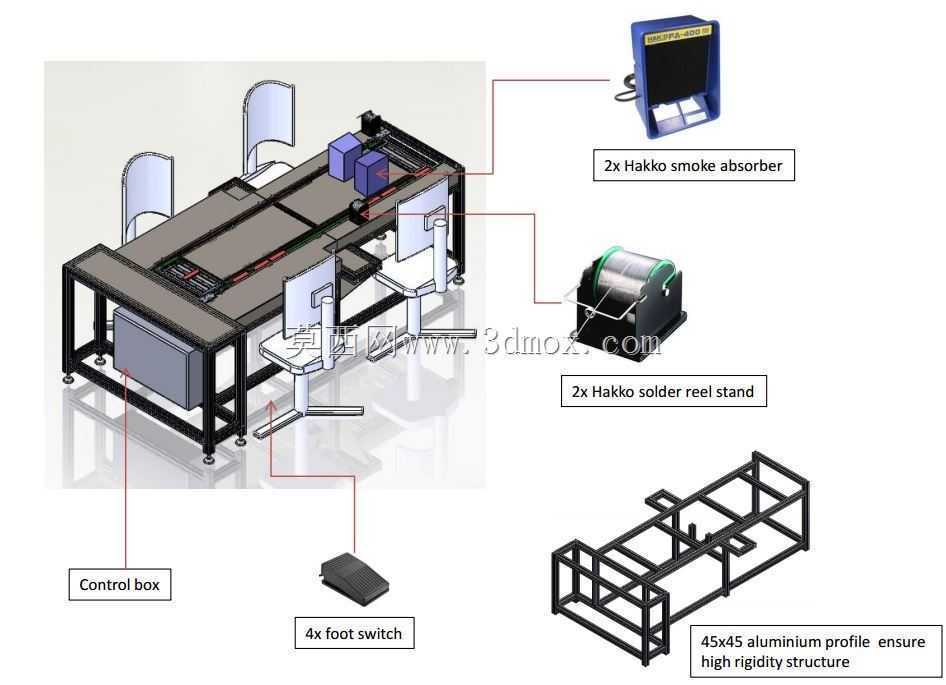

　　设计过程中充分考虑了人工操作的安全性，输送线的传动部分全部布置在机架台面下方，皮带两侧加装了透明的亚克力防护挡板，避免操作人员的衣物或者工具卷入传动辊筒；焊接工位对应的机架段预留了排烟管道的安装接口，可直接对接车间的集中排烟系统，减少焊接烟尘对操作人员的影响；每个工位旁都设置了急停按钮，遇到异常情况时拍下即可切断整线的运行动力，避免安全事故扩大。

　　从安装边界来看，整套设备的长度方向尺寸按照四个工位的排布设定，宽度方向包含两侧操作人员的操作空间后，整体占地宽度在2.2m左右，高度方向从地面到台面的高度为750mm，符合坐姿作业的人体工程学标准，机架顶部预留了照明架、工艺看板架的安装位，可根据实际生产需求加装LED作业灯、防静电离子风机、工位作业指导书看板等附属设施，不需要对主体机架做二次焊接加工，所有附件都可通过铝型材专用紧固件完成装配，后期调整工位布局或者增减工位时，只需要拆解对应的铝型材连接件即可重新组装，不需要整体报废更换，适配柔性生产的需求。

　　输送线的驱动单元布置在机架的一端，采用调速电机驱动，可根据不同工序的作业节拍调整皮带运行速度，速度调整范围覆盖0.1m/min到10m/min，既可以满足慢节拍的精密装配作业需求，也可以适配快节拍的简单组装工序。皮带下方设置了连续的支撑板，避免工装板放置较重工件时皮带出现下凹变形，保证工装板流转的平稳性，支撑板采用耐磨的高分子材料制作，长期运行也不会对皮带背面造成过度磨损，延长皮带的更换周期。机架下部的空间预留了电气控制箱的安装位置，所有控制线路都沿铝型材的内置线槽布置，外部看不到明线，既美观也避免线路被工件或者工具剐蹭造成损坏，控制箱的操作面板设置在输送线的端部，可直接设置整线的运行参数、调整输送速度、查看各工位的呼叫状态。

　　在实际生产应用中，这套输送工作站可以替代传统的独立工作台加人工转运的生产模式，每个工位的操作人员只需要完成本工位的作业内容即可，不需要起身搬运工件到下一个工位，能够减少30%左右的工序间无效搬运时间，同时因为工装板在输送线上的流转是固定路径，不会出现工件错放、漏工序的问题，对于多工序装配的产品来说，能够有效提升生产过程的可控性，降低不良品流出的概率。针对焊接工序的特殊需求，台面对应焊接工位的区域可以更换为耐高温的不锈钢面板，避免焊接火花烫坏普通的台面材质，皮带也可以更换为耐高温的特氟龙材质，适配焊接作业的高温环境。
