多规格可调式设备减振止动支撑组件

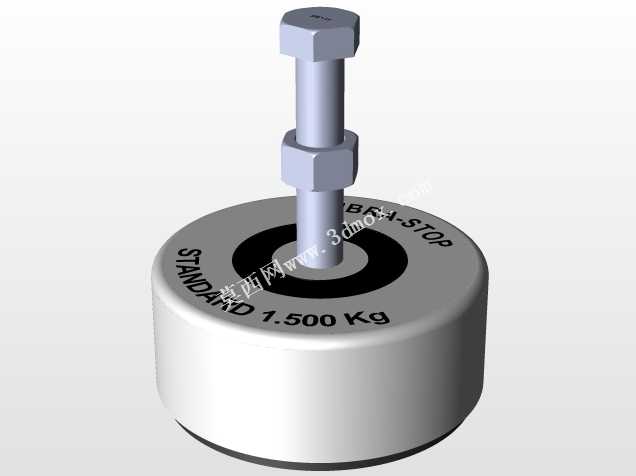

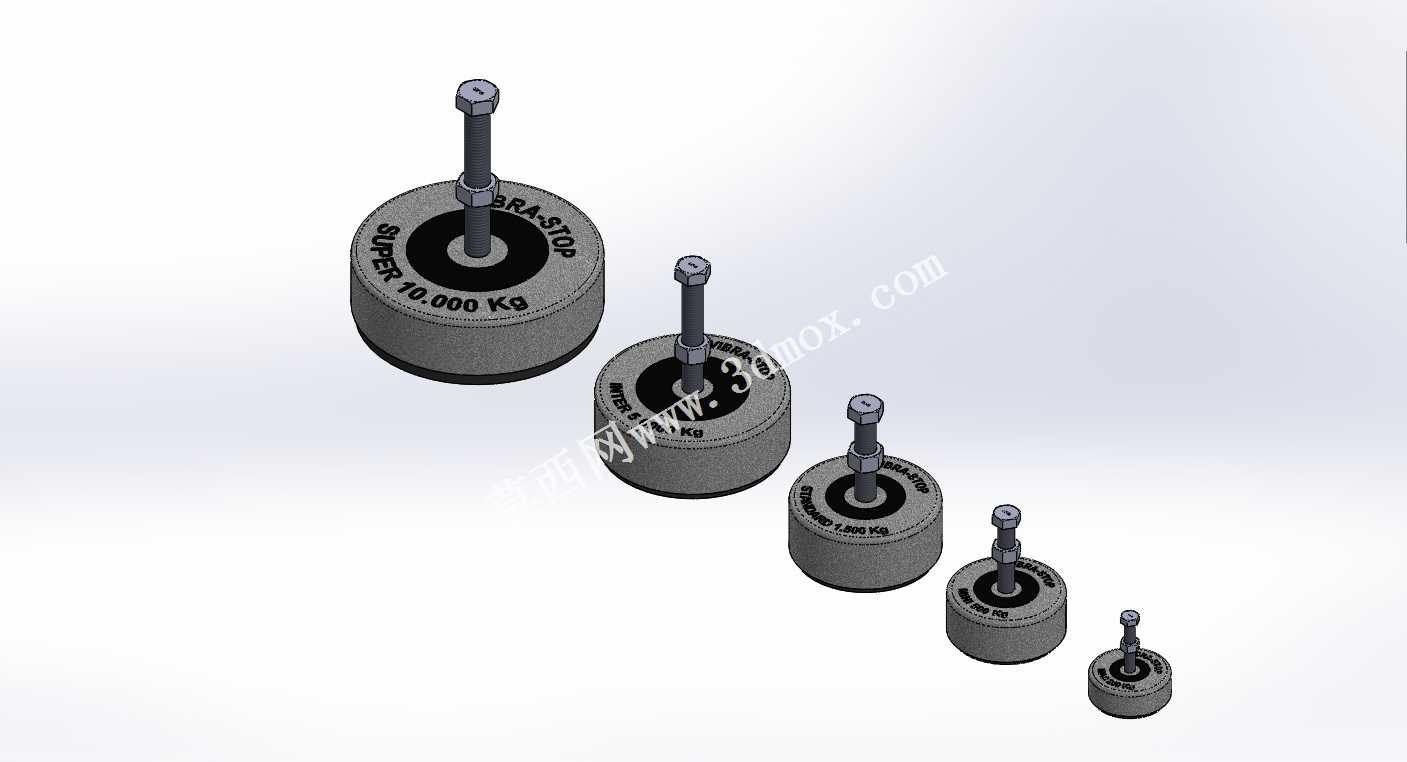

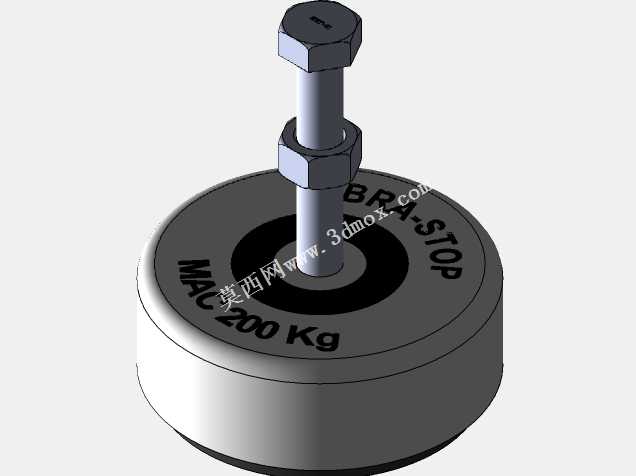

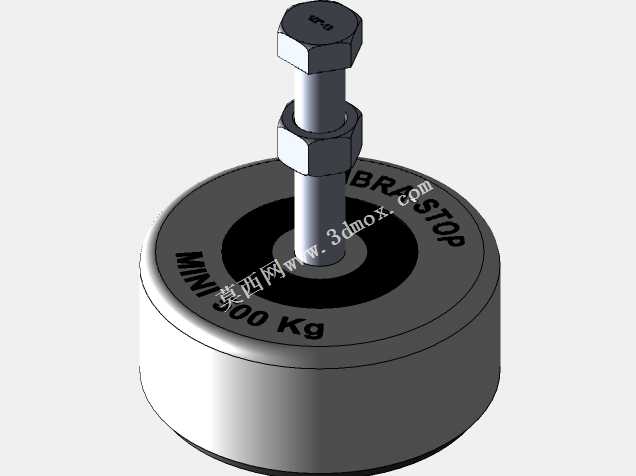

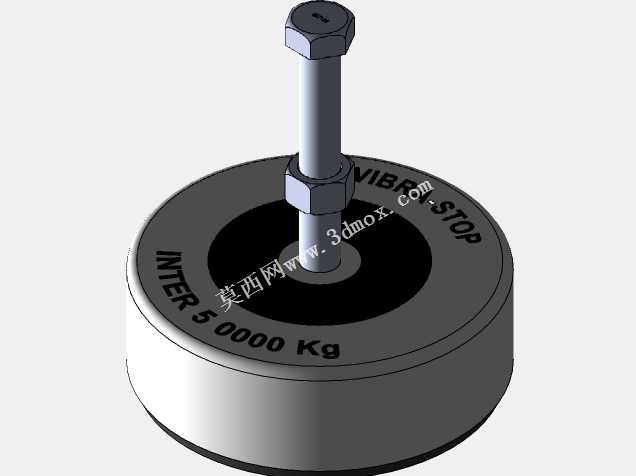

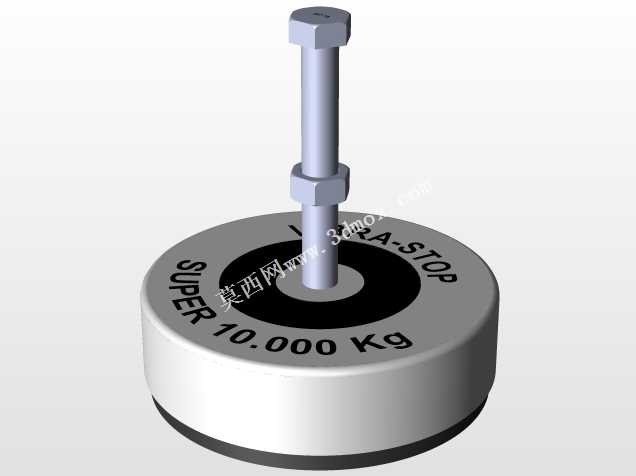

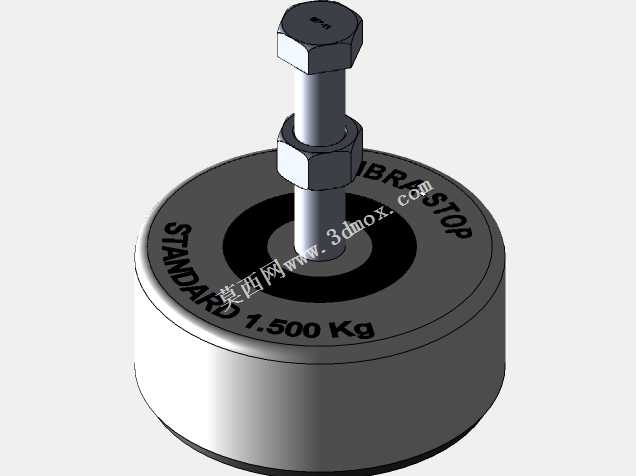

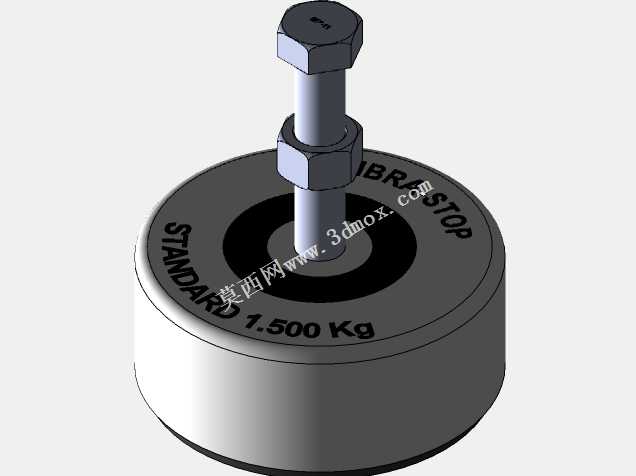

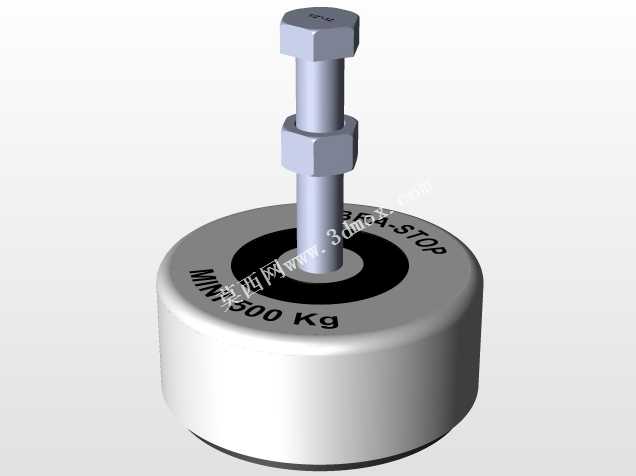

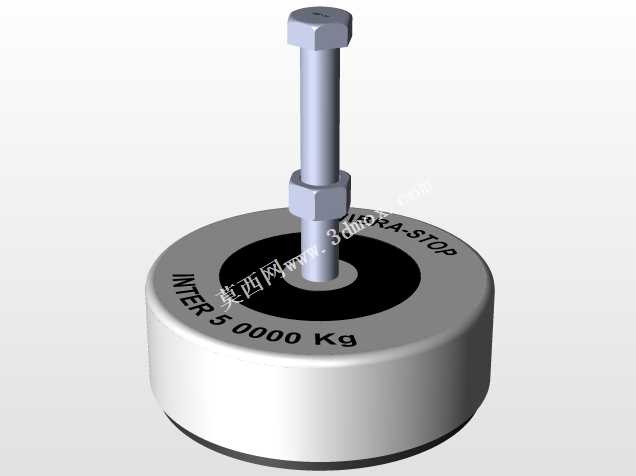

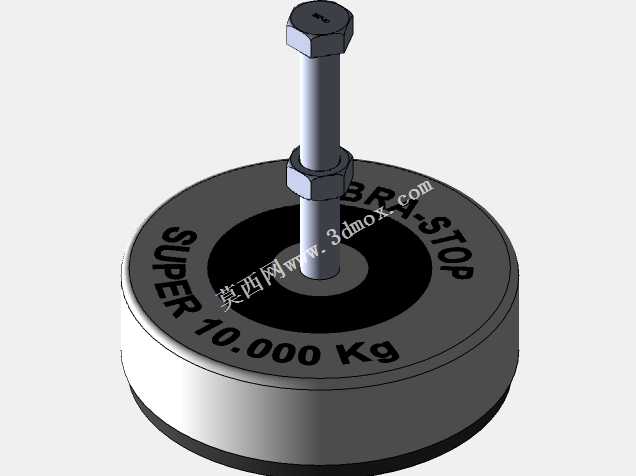

在工业生产场景中，各类旋转加工设备、动力传输机组、精密检测仪器运行时会产生持续的振动冲击，这类振动不仅会带来作业环境的噪声污染，长期传导还会造成设备连接紧固件松动、内部精密构件偏移磨损，甚至引发设备移位、加工精度超差等问题，严重时会缩短设备使用寿命、带来生产安全隐患，振动止动支撑组件就是针对这类痛点设计的配套隔振限位部件。这套减振止动组件覆盖了五种不同承载量级的规格，从最大承载十吨级的重型款到适配小型精密仪器的微型款形成完整的承载梯度，可满足不同吨位、不同振动强度的设备安装需求，重型款可适配大型冲压机组、重型水泵、工业空压机等大载荷强振动设备，中型款适配普通机床、输送驱动单元、包装设备等常规工业设备，微型款可用于精密检测仪器、小型实验设备、电子加工工位等对振动控制要求较高的场景。产品采用橡胶基体与金属嵌件复合的结构设计，底部的圆形橡胶基体采用高阻尼耐油橡胶材质，既可以通过橡胶的形变吸收设备运行产生的高频振动，阻断振动向安装基础的传导路径，又能依靠橡胶接触面的静摩擦力提供基础的防滑止动力，避免设备运行时产生水平滑移；基体内部嵌装的金属内芯与顶部伸出的调节螺杆采用高强度碳钢材质，保证竖向承载的结构强度，不会因长期承压产生塑性形变，顶部的锁紧螺母结构可实现支撑高度的微调，在地面不平整的安装场景下，可通过旋转调节螺杆调整每个支撑点的高度，将设备调整至水平状态后锁紧螺母固定，无需额外加工预埋安装基础，大幅降低设备安装的施工成本与周期。从设计逻辑来看，这套组件采用了等比例缩放的系列化设计思路，不同规格的产品结构形式完全一致，仅根据承载需求调整橡胶基体直径、螺杆直径与整体高度参数，既保证了不同规格产品安装使用逻辑的统一，降低现场安装人员的学习成本，也能让用户根据设备的总重量、支撑点数量、振动烈度灵活匹配对应规格的支撑组件，避免选型不当造成的隔振效果不足或承载冗余浪费。从安装边界来看，最大规格的组件橡胶基体直径适配大尺寸设备的底部安装梁，安装时仅需将组件放置在设备支撑脚下方，调整好水平位置与支撑高度后锁紧即可，无需在地面打孔穿栓固定，不会破坏车间地面的防渗层与结构层，也方便后期设备移位调整时的拆装作业；最小规格的微型款外形小巧，可布置在空间紧凑的小型设备底部，不会额外占用过多安装空间。组件橡胶基体侧面模压的承载标识与止动提示字样，可帮助现场安装人员快速识别承载上限，避免超载使用造成的组件失效，金属螺杆表面做了发黑防锈处理，可适应车间内存在少量油污、潮气的复杂工况，长期使用不会出现锈蚀卡死的问题，保证后期高度调整、维护更换时的操作顺畅性。这类减振止动组件除了基础的隔振作用外，还能有效吸收设备启停瞬间的冲击载荷，避免冲击载荷直接传递到地面造成地面结构损伤，同时也能阻断外部环境的振动传导到精密设备上，保障精密加工、检测工序的精度稳定性。
