双联叶片式液压油泵结构设计

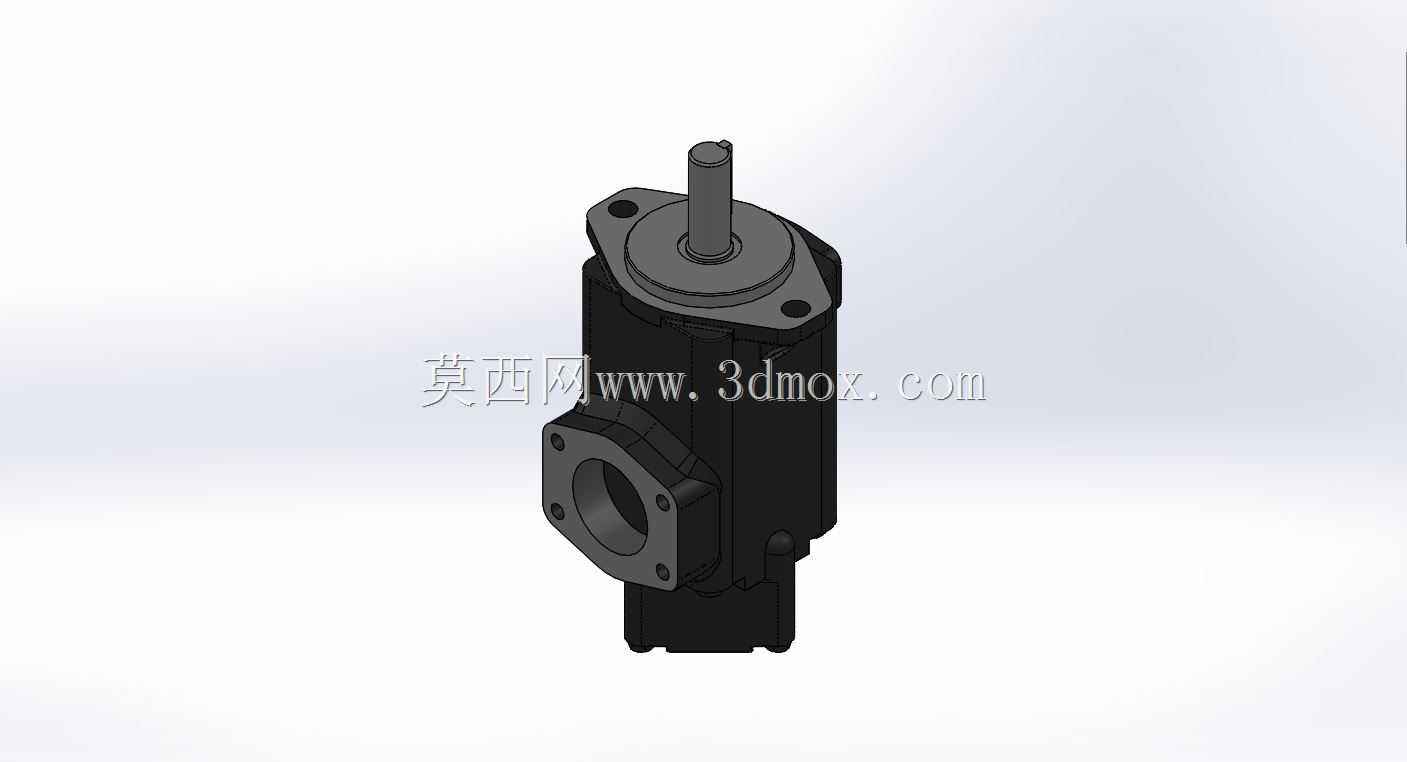

　　在液压系统的动力源选型中，双联叶片泵一直是兼顾大流量快速动作与小流量保压需求的核心元件，这款2520VQ系列的双联叶片泵，常配套在中高压液压站、工程机械液压回路、注塑机锁模与射胶系统、机床液压夹紧回路这类需要双路不同压力流量输出的场景里。从实际工况适配来看，这类泵的设计核心是在同一个泵体内集成两组排量不同的叶片泵芯，共用一根输入轴与进油口，设置独立的两个出油口，能够在单轴驱动下同时输出两路独立的压力油，相比布置两台独立的单联叶片泵，能大幅减少安装占用空间，降低驱动端的连接复杂度，减少联轴器、安装支架的配套成本。

　　从结构设计思路上看，这款泵采用了柱销式叶片结构，相比传统的子母叶片结构，在高压工况下的叶片顶部与定子内曲线的接触应力分布更均匀，能适配最高21MPa的连续工作压力，定子采用了耐磨合金铸铁材质，内曲线经过高精度磨削加工，过渡区的曲线设计做了卸荷优化，能有效降低叶片在高低压腔切换时的压力冲击，减少输出流量的脉动，降低系统运行的噪音与振动。泵体的进出油口采用了法兰式连接结构，进油口口径大于出油口，能降低进油侧的流阻，避免高转速下出现吸空、气蚀的问题，两个出油口分别对应前后两组泵芯，前侧大排量泵芯负责系统快速动作时的大流量供油，后侧小排量泵芯负责保压、精准动作时的小流量高压供油，在系统不需要大流量时，大排量侧可以通过卸荷阀直接卸荷，仅小排量侧维持系统压力，能有效降低系统的无功发热，提升整套液压系统的能效比。

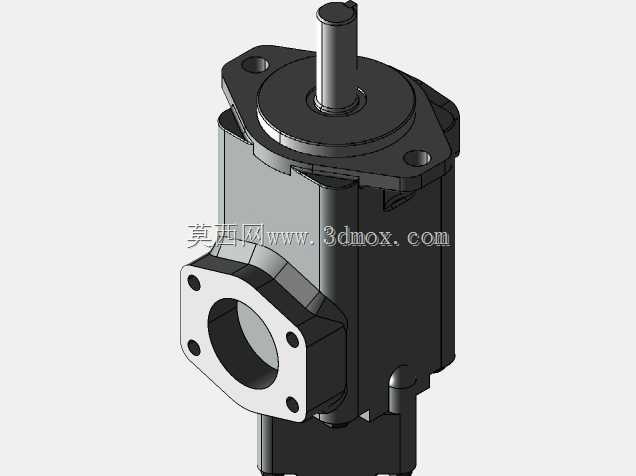

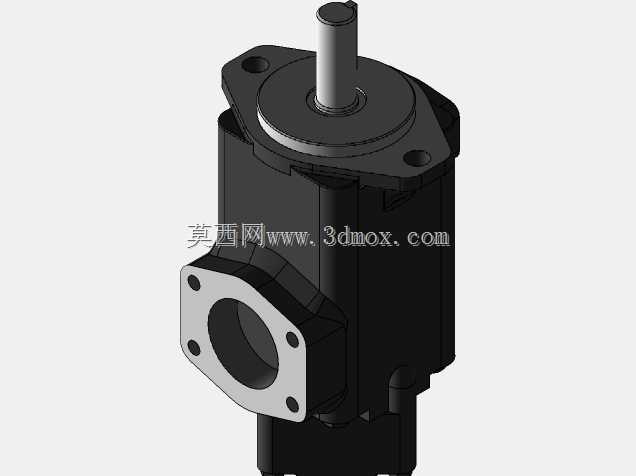

　　从安装边界来看，这款泵的输入轴采用标准的平键连接结构，轴伸长度、轴径尺寸符合威格士VQ系列的安装互换标准，安装法兰采用菱形两孔安装法兰，止口尺寸、安装孔距都遵循行业通用的互换尺寸，能够直接替换同系列的旧款泵体，不需要对安装支架、联轴器做二次修改。泵体的外形轮廓做了棱边倒角处理，壳体采用高强度铸铁铸造，流道经过清砂处理，内壁光滑无铸造残留，能减少油液在泵体内的沿程压力损失。轴端的密封采用了双唇口骨架油封，能够承受泵体内的回油背压，避免出现轴端漏油的问题，泵芯与壳体之间的配合面采用O型圈静密封，长期运行下的密封可靠性更高，减少渗漏隐患。

　　在实际设备配套中，这类双联叶片泵常被用在需要快慢速切换的液压回路里，比如组合机床的动力滑台回路，快速进给时双泵合流提供大流量，工作进给时仅小泵提供高压小流量，大泵卸荷，既能满足快进的速度要求，又能降低工进时的系统发热；在工程机械的转向与工作装置复合动作回路里，也能通过双泵分别给转向回路与工作装置回路供油，避免动作互相干扰。建模过程中对叶片与转子槽的配合间隙、定子与侧板的轴向间隙都做了1:1的还原，这些间隙参数直接影响泵的容积效率，间隙过大会导致内泄漏增加，容积效率下降，间隙过小则会导致叶片卡滞、侧板磨损加剧，建模时参考了实际产品的装配公差要求，对配合面的尺寸公差做了对应标注，能够直接用于液压站的布局设计、安装干涉检查、管路走向排布的设计参考。泵体上的安装孔、油口螺纹的位置都做了精准定位，在做整机三维布局时，可以直接调用模型匹配安装位置，核对与周边电机、阀块、油箱的安全距离，避免实际装配时出现干涉问题。
