叶片式液压油泵三维结构设计

　　在液压传动系统的设计选型环节，叶片泵是中低压工况下应用占比极高的动力元件，这款45VQ50规格的叶片泵，常被配套在注塑机液压站、机床夹紧回路、工程机械辅助液压系统、小型液压机具的动力单元中，负责将原动机输入的机械能转化为液压油的压力能，为整个液压回路提供稳定的压力油源。从实际工况适配来看，这类叶片泵的额定工作压力通常覆盖16-21MPa区间，排量50ml/r左右，适合对流量脉动要求低、运行噪音有管控要求的固定工业设备场景，相比齿轮泵它的输出流量均匀性更好，相比柱塞泵它的成本更低、维护难度更小，是中端液压系统动力源的主流选择。

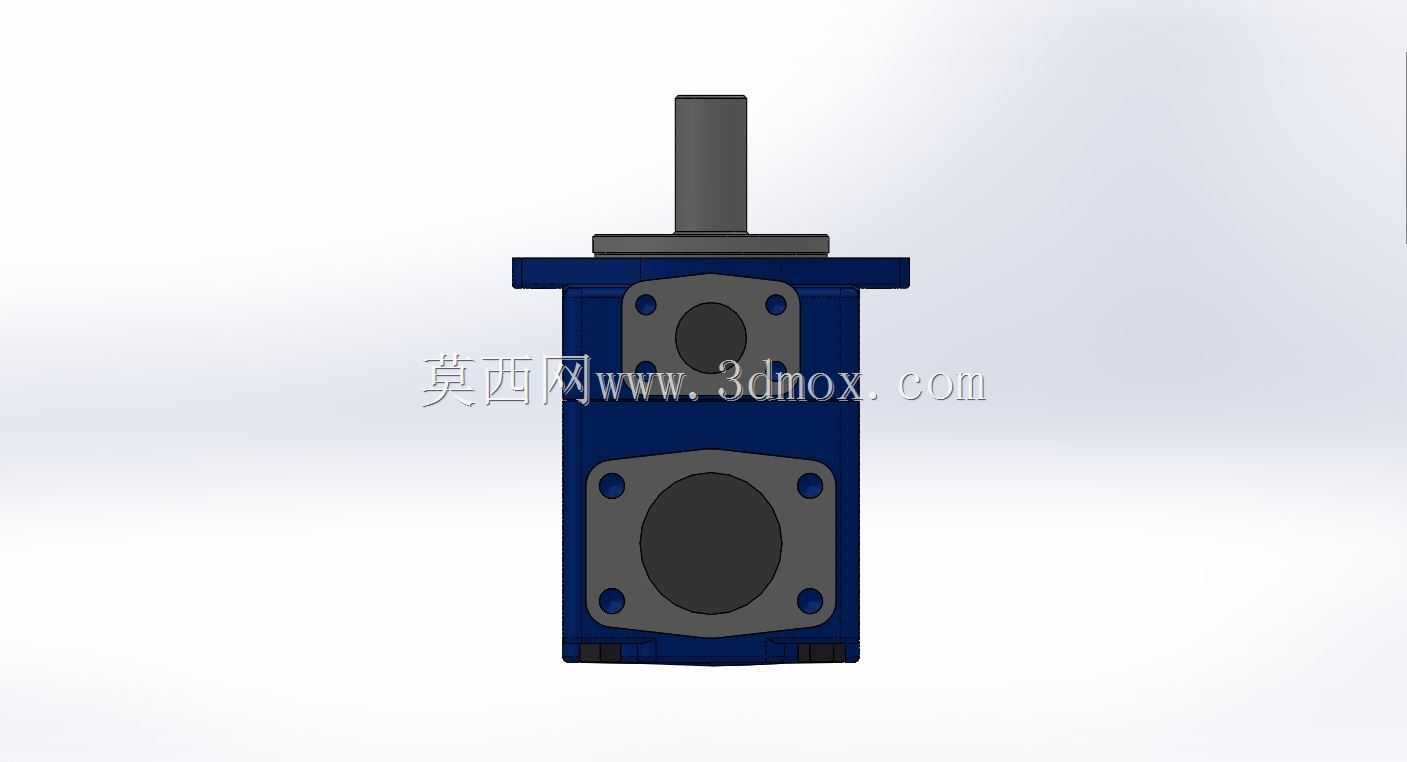

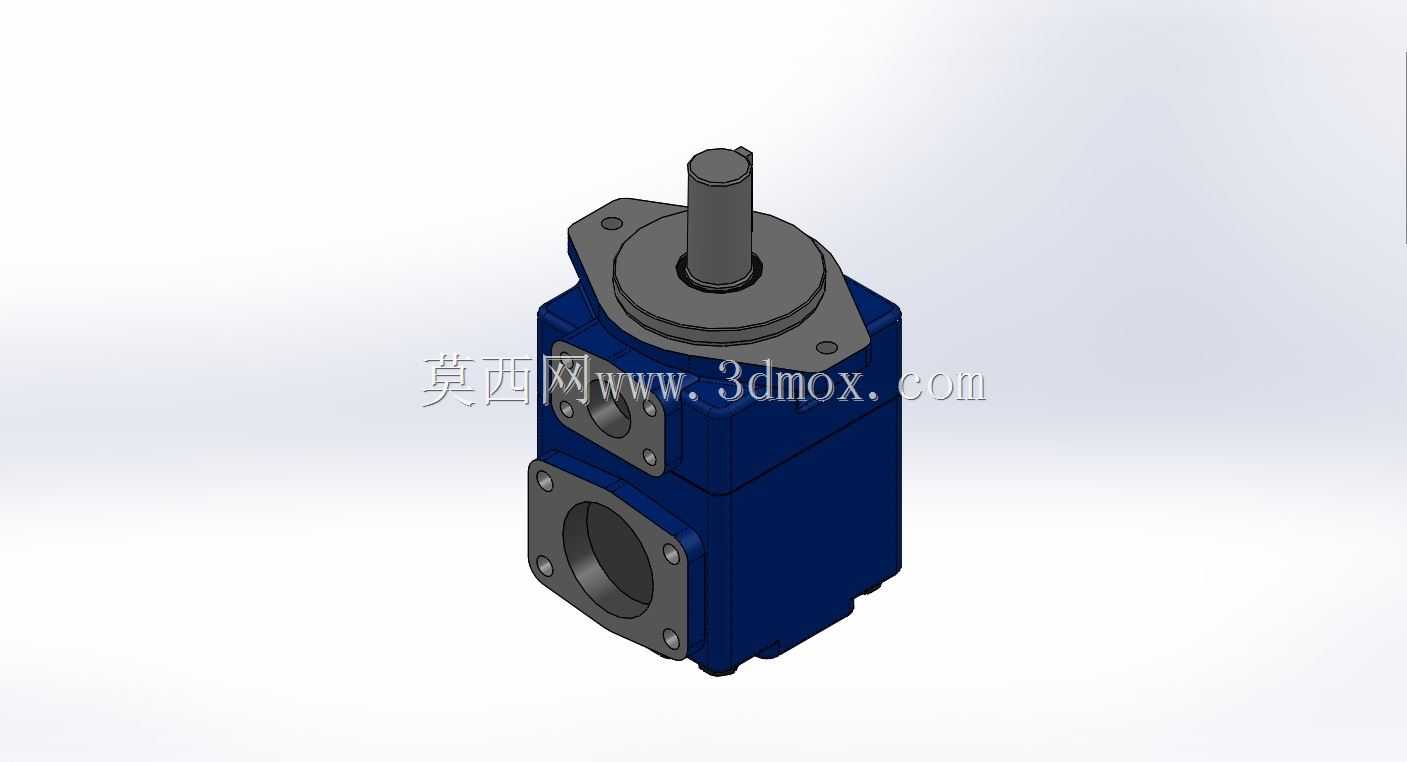

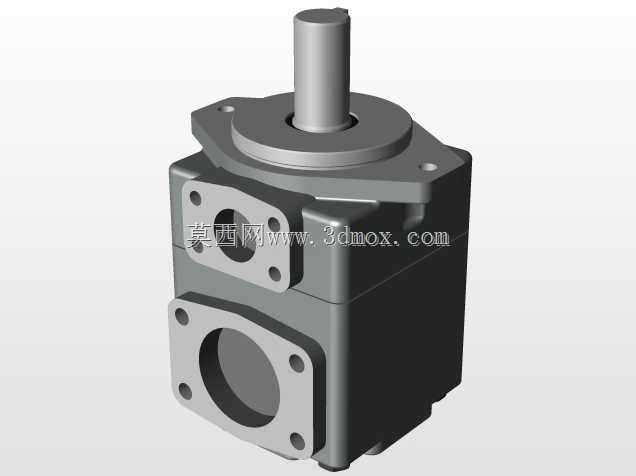

　　从结构设计逻辑来看，这款模型还原了子母式叶片泵的典型构造，顶部伸出的是泵的驱动轴，通过平键与原动机输出轴连接，输入旋转扭矩；泵体采用分体式铸造壳体，蓝色涂装部分是泵的主承压壳体，内部加工有偏心定子内腔、转子安装腔、叶片滑槽、配流窗口，两个带安装孔的方形法兰面分别是进油口和出油口，大尺寸法兰对应进油侧，用来降低进油流速避免吸空，小尺寸法兰对应压力油出口，连接系统压力管路。设计时需要重点考虑的安装边界包括：驱动轴的伸出长度、轴径对应的键槽尺寸，要匹配配套联轴器的安装公差；两个油口法兰的螺栓孔位分布、法兰密封面的平面度要求，直接影响管路连接后的密封可靠性；泵体底部的安装定位止口、安装螺栓孔的孔距，需要和液压站的安装支架公差匹配，避免装配时出现同轴度偏差导致的轴封磨损、运行异响问题。

　　在功能特性上，这类叶片泵依靠转子旋转时，嵌在转子滑槽内的叶片在离心力和根部压力油的作用下贴紧定子内壁，相邻叶片、定子、转子、配流盘之间形成密闭容积，随着转子旋转，密闭容积在进油侧逐渐增大完成吸油，在出油侧逐渐减小完成压油，连续输出压力油。模型中还原的定子曲线是叶片泵设计的核心，过渡曲线的选型直接影响叶片的受力状态、流量脉动率和运行噪音，通常采用等加速等减速曲线或者高次曲线，避免叶片在定子表面运动时出现硬冲击和软冲击。配流盘的三角阻尼槽结构也在模型中有对应体现，这个结构是为了在密闭容积从吸油区过渡到压油区时，提前引入压力油预升压，降低压力突变带来的流量脉动和噪音，同时避免困油现象带来的额外功率损耗和零件气蚀。

　　从三维建模的工程实用性角度，这个模型完整还原了泵的外部安装接口和内部核心装配关系，结构设计人员在做液压站布局时，可以直接调用该模型进行管路干涉检查、安装空间校核，不需要重新测绘外部轮廓；做液压系统原理教学或者产品拆解培训时，也可以通过模型的装配层级直观展示叶片泵的内部零件配合关系，理解叶片泵的工作原理。需要注意的是，在实际选型适配时，要确认泵的旋向和原动机的输出旋向匹配，进油口的管路通径要大于等于泵的进油法兰通径，控制进油流速在1.5m/s以内，避免吸油阻力过大导致气蚀，缩短泵的使用寿命；安装时要保证驱动轴和原动机轴的同轴度误差在0.1mm以内，优先选用弹性联轴器补偿安装偏差，避免径向力过大导致轴承过早损坏、轴封漏油。
