液压系统用三位四通电磁换向阀结构

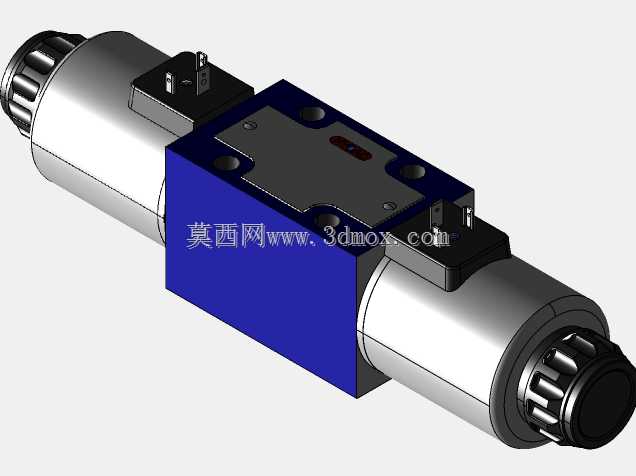

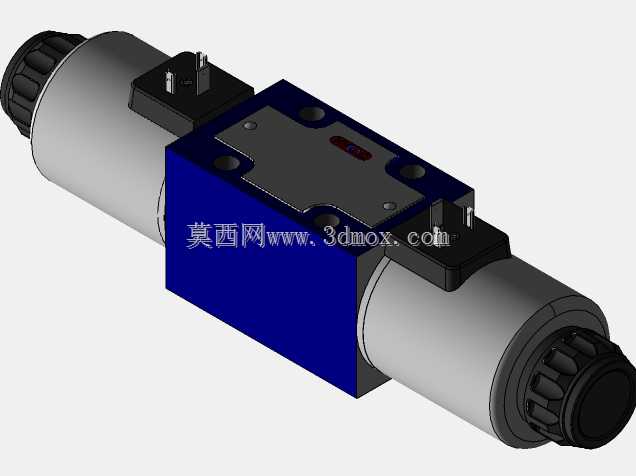

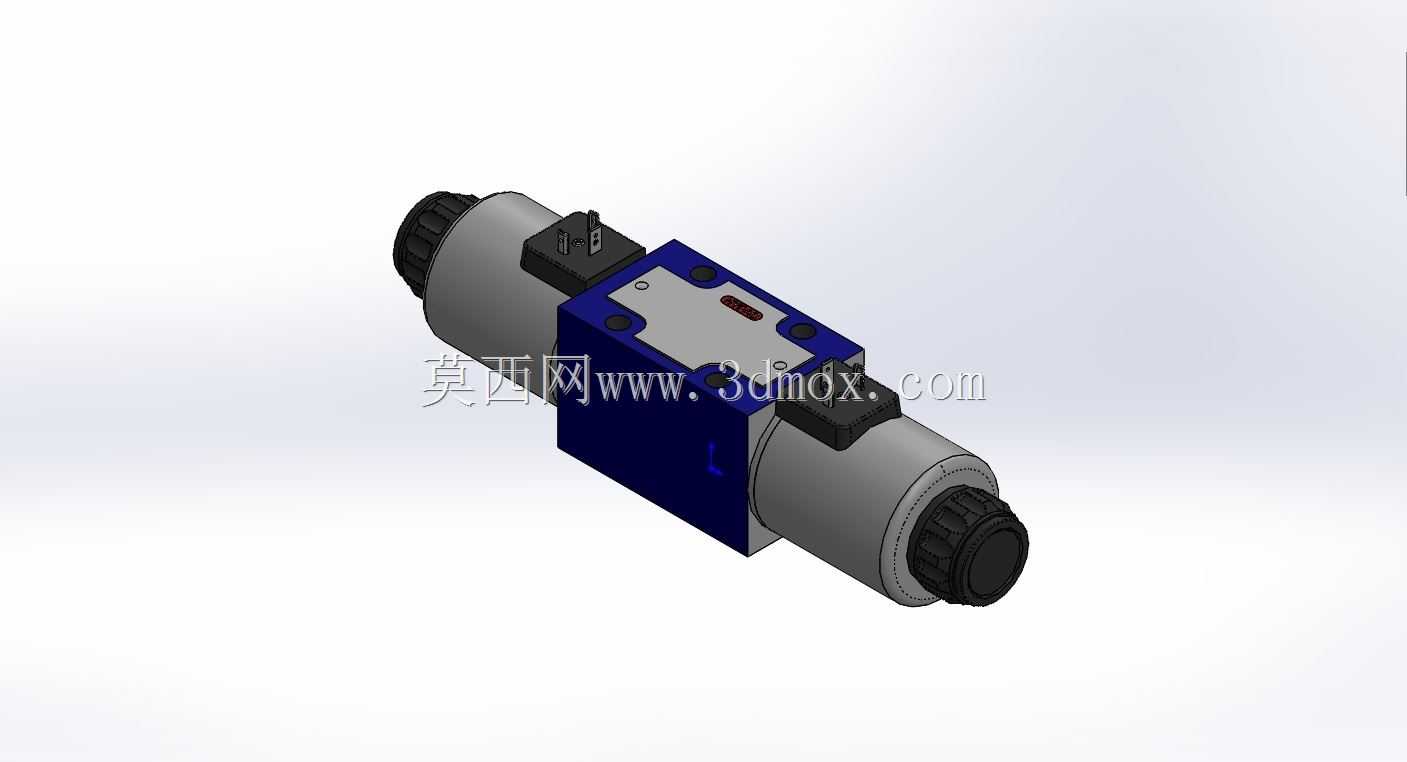

　　在各类液压传动系统的搭建与改造场景中，方向控制类元件的选型与结构匹配度，直接决定整套液压回路的动作可靠性与运行稳定性，这款三位四通电磁换向阀的三维结构，完整还原了实物的装配关系与外形边界，能够为液压站集成、设备液压回路改造、阀块设计等工作提供直接的结构参考。从实际应用场景来看，这类换向阀普遍应用在机床液压夹紧回路、工程机械动作控制回路、自动化生产线液压工装驱动回路、冶金设备液压调节回路中，核心作用是通过电磁铁得电失电的状态切换，改变液压油的流通路径，从而控制对应液压缸、液压马达的启停与动作方向，实现执行元件的往复运动、旋转方向切换或者位置保持功能。

　　从产品功能特性来看，这款双电磁铁控制的三位四通阀，中位机能对应常用的阀芯结构，两侧电磁铁分别控制两个工作位的油路通断，当两侧电磁铁均处于失电状态时，阀芯在对中弹簧的作用下回到中位，各油口按照中位机能的设计实现对应的通断状态，满足系统卸荷、执行元件锁止、回路保压等不同工况需求。阀体两端的电磁铁采用标准湿式电磁铁结构，电磁铁与阀芯之间的密封结构能够有效避免液压油泄漏，同时具备一定的抗油液污染能力，适配常规矿物液压油的工作介质，线圈部分的接线座采用标准接插结构，方便现场接线与后期维护更换。

　　在设计思路层面，这款阀的结构完全遵循液压元件的模块化设计逻辑，阀体作为核心承载件，内部加工有精度要求极高的阀芯安装孔，与高精度磨削加工的阀芯形成间隙密封配合，阀芯的台肩结构与阀体油口位置严格对应，保证换向过程中各油口的通断时序符合设计要求，避免出现压力冲击或者油路串腔的问题。两端的电磁铁与阀体之间通过定位销与连接螺栓固定，弹簧座与对中弹簧的尺寸匹配经过严格计算，保证电磁铁失电时阀芯能够可靠回到中位，不会出现卡滞或者中位偏移的问题。阀体上的油口采用标准安装尺寸，油口的螺纹规格、中心距、安装面的平面度要求均符合行业通用标准，能够直接与标准液压阀块、油路板进行装配，不需要额外加工转接结构。

　　从外形尺寸与安装边界来看，这款阀的整体外形为对称式柱状结构，两端电磁铁的外径尺寸一致，阀体部分的方形安装面设置有标准的安装螺栓孔位，安装时只需要在阀块或者安装板上加工对应位置的螺纹孔与油口通油孔，加装对应的O型密封圈之后即可完成固定，不需要额外的安装支架。接线座的位置位于阀体上方的侧部，接线方向预留了足够的操作空间，不会与周边的管路、其他阀件产生干涉，整体安装后的突出高度符合常规液压阀组的空间设计要求，在集成阀组设计时，可以按照这个外形尺寸预留周边的管路布置空间与接线操作空间，避免出现装配干涉的问题。

　　在实际建模与选型参考过程中，这个结构模型能够清晰展示各零件之间的装配关系，包括阀芯与阀体的配合长度、电磁铁推杆与阀芯的接触位置、密封件的安装槽尺寸等细节，设计人员可以直接参考这些结构尺寸完成阀块的油道设计、安装孔位设计，也可以基于这个模型进行液压系统的装配干涉检查，提前预判阀组集成过程中可能出现的空间冲突问题，减少现场装配时的整改工作量。对于液压设备的维护人员来说，通过这个结构模型也能够清晰了解阀的内部组成，在出现阀芯卡滞、电磁铁故障等问题时，可以快速确定拆解顺序与更换零件的规格，提升设备维护的效率。
