威格士3520VQ型叶片泵结构设计

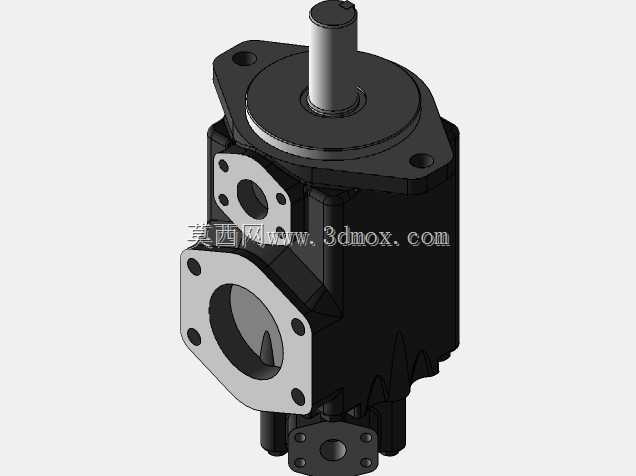

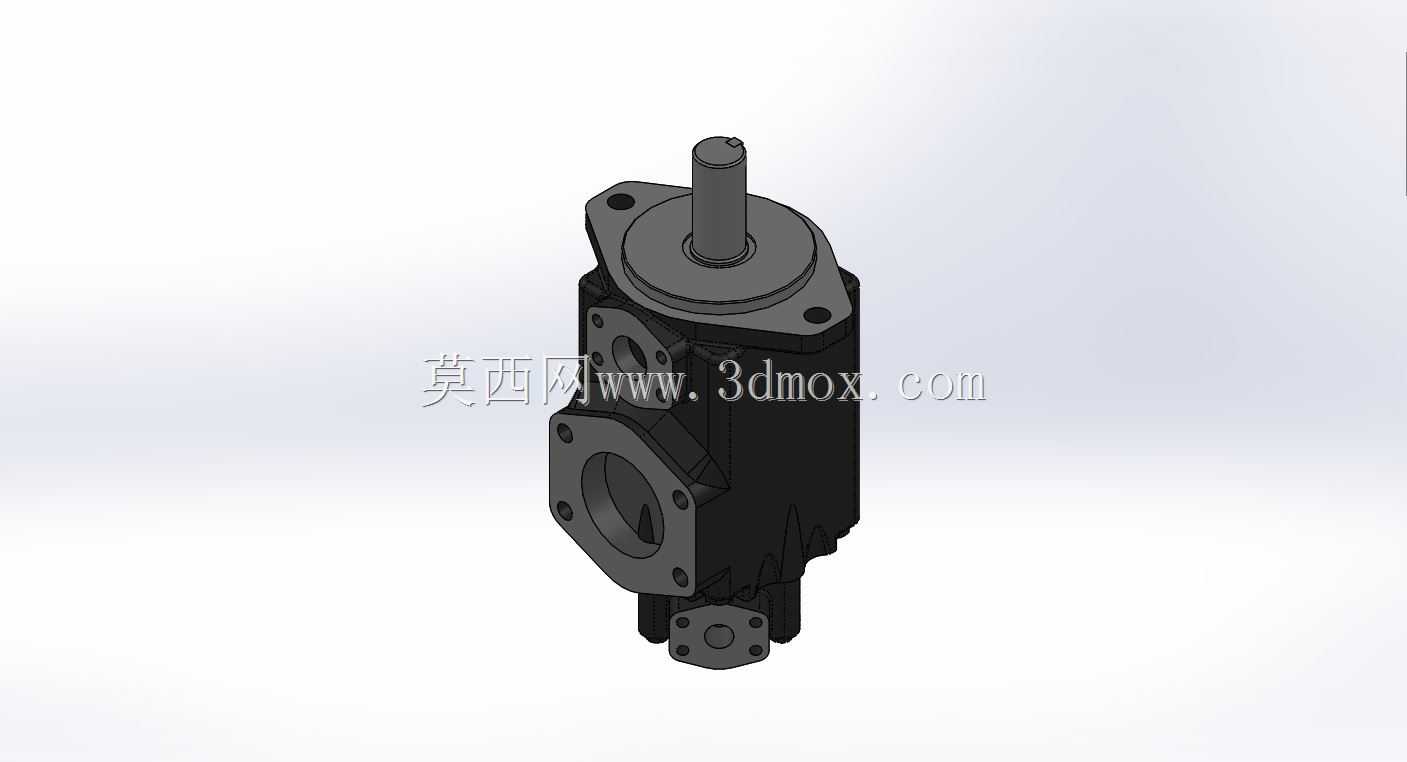

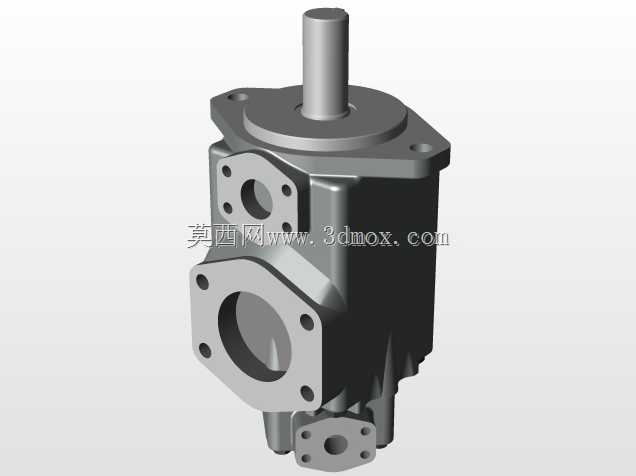

　　在工业液压系统的动力源配置场景中，双联叶片泵一直是兼顾大流量快速动作与小流量保压需求的核心元件，这款3520VQ系列威格士叶片泵的三维结构，完整还原了量产实物的所有装配细节，能直接用于液压站集成设计、设备动力单元布局校核、维修拆装模拟等工程场景。从实际工况适配来看，这类叶片泵普遍应用在注塑机锁模与射胶油路、机床液压夹紧与进给系统、工程机械的执行机构驱动回路中，相比齿轮泵它的压力脉动更小、运行噪音更低，相比柱塞泵它的抗污染能力更强、采购与维护成本更低，是中高压液压系统里性价比极高的动力元件选择。

　　从功能特性上拆解，这款双联结构的叶片泵采用同轴驱动的双泵芯设计，前后两个泵体可以独立输出不同流量的压力油，在设备空载快进阶段双泵合流提供大流量，缩短动作周期，在工件压紧、保压阶段仅小排量泵工作，大幅降低系统溢流发热，整套结构的额定工作压力能覆盖21MPa区间，转速适配范围从600r/min到1800r/min，能直接匹配4极、6极标准三相异步电机的输出转速，不需要额外加装减速结构。泵体的进出油口采用法兰式安装界面，油口通径匹配大流量工况的流速要求，避免吸空产生的气蚀损伤，轴伸端采用标准平键连接，密封结构选用双唇口骨架油封，既能防止内部液压油泄漏，也能阻挡外界粉尘、切削液进入泵腔破坏配合面。

　　设计思路上，整个泵体的结构围绕可靠性与易维护性展开，泵芯采用插装式模块化设计，拆下端盖的固定螺栓就能直接抽出定子、转子、叶片组成的泵芯组件，现场维修不需要将整个泵体从安装基座上拆下，能大幅缩短设备停机维护时间。定子曲线采用高次方程无冲击过渡设计，叶片在转子槽内的径向运动速度与加速度变化平滑，不会出现硬冲击导致的定子内曲面磨损，叶片顶部采用倒角结构，配合压力补偿式配流盘，能在不同工作压力下自动调整配流盘与转子端面的间隙，既减少内泄漏提升容积效率，也避免端面过度磨损缩短使用寿命。泵体的外壳采用高强度铸铁铸造，流道经过去毛刺处理，油液流动阻力小，壳体的加强筋布局兼顾了刚性与散热需求，连续工作时壳体温度能稳定在合理区间，不会因为热变形导致配合间隙变化。

　　从安装边界与外形尺寸来看，这款泵的安装法兰采用标准的SAE法兰接口，止口尺寸、安装孔位分布完全匹配行业通用安装规范，能直接替换同系列不同排量的同规格产品，不需要重新加工安装基座或者调整电机连接位置。轴伸的伸出长度、键槽尺寸都严格遵循量产标准，连轴器选用时不需要额外做适配加工，泵体的整体外形轮廓在三维模型中完整还原了所有凸台、油口、安装孔的位置，在做液压站布局设计时，可以直接导入装配环境校核管路连接空间、电机与泵的同轴度调整空间，避免现场安装时出现干涉问题。需要注意的是，这类叶片泵的安装对吸油高度有明确要求，模型中也还原了吸油口的位置高度，在做油箱布局时可以直接参考模型尺寸确定泵的安装高度，保证吸油阻力在允许范围内，防止吸空导致的噪音增大、泵芯过早损坏。另外泵体的泄油口位置也在模型中准确呈现，安装时必须保证泄油口单独接回油箱，且泄油管路的背压不能超过允许值，否则会冲坏轴封导致漏油。

　　在三维建模的细节处理上，模型完整还原了所有零件的配合关系，包括转子槽与叶片的间隙配合、定子与配流盘的定位销位置、端盖螺栓的预紧连接结构，甚至连泵体表面的铸造标识、油口的螺纹规格都做了对应还原，不管是用来做液压系统的装配仿真，还是做维修培训的拆装演示，都能直接使用，不需要额外补充结构细节。对于液压系统设计人员来说，拿到这个模型可以直接完成动力单元的整体布局，提前排查安装干涉、管路走向不合理的问题，减少现场安装调试的返工量；对于设备维修人员来说，可以通过模型提前熟悉内部结构，拆解维修时能快速定位零件位置，避免拆装过程中损坏配合面。
