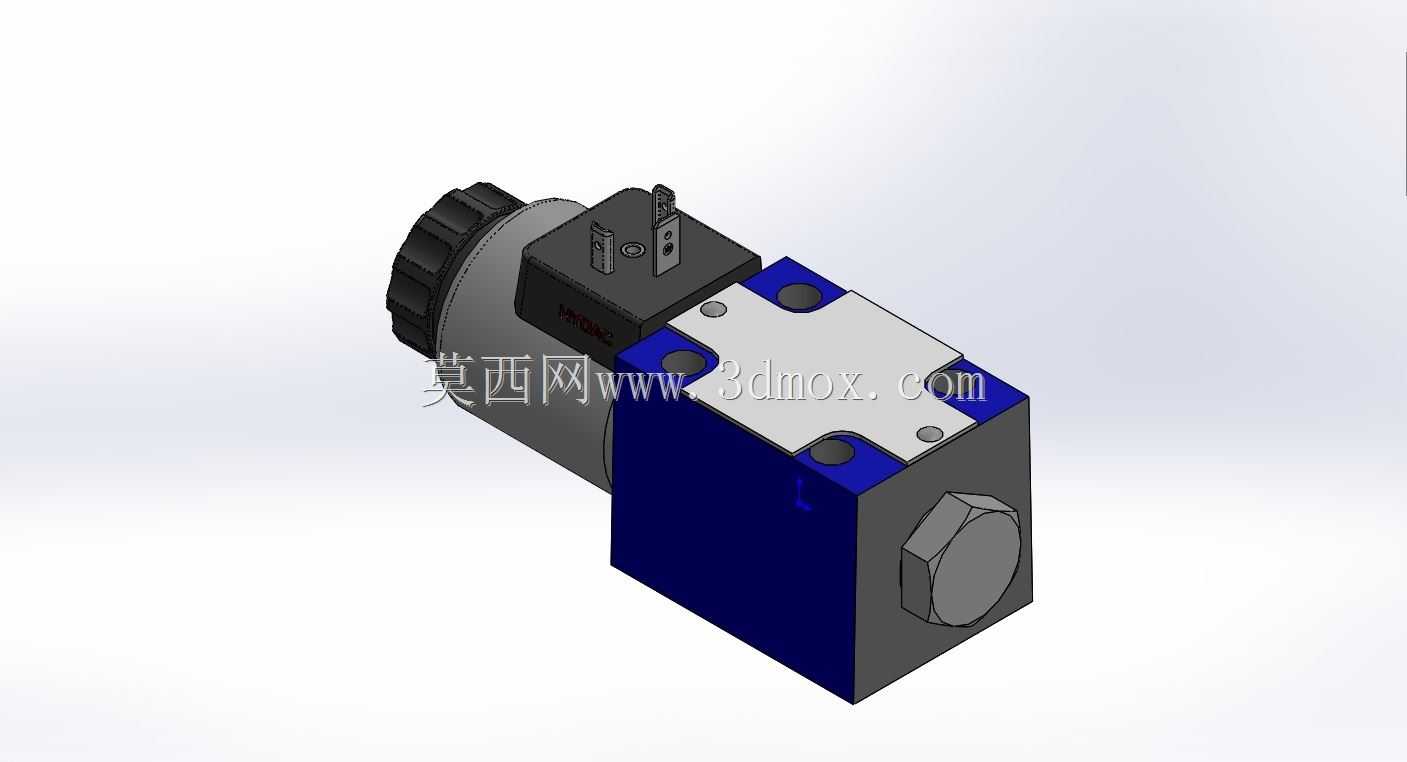

单电磁铁驱动型二位四通液压换向阀

　　在液压传动系统的搭建与改造过程中，方向控制类元件的选型与建模精度，直接决定了整套执行回路的动作可靠性与后期维护便捷度，这款单电磁铁驱动的滑阀式换向结构，是目前中小型液压站、机床液压回路、小型工程机械执行单元里应用占比极高的一类方向控制元件。从实际应用场景来看，这类阀常被布置在液压站的阀组安装面，或是直接集成在执行油缸、液压马达的就近阀块上，用来切换压力油的通断与流向，控制单作用或双作用执行元件的伸出、缩回、停止动作，比如在小型压机的主缸升降回路、机床夹具的夹紧松开回路、自动化生产线的工件顶升移位回路里，都能见到这类结构的换向阀。

　　从功能特性上看，这款阀采用二位四通的滑阀结构，单电磁铁侧置驱动，弹簧复位的结构设计，当电磁铁得电时，阀芯在电磁推力作用下克服弹簧力移动，切换各油口的连通状态，压力油从进油口进入后流向对应的工作油口，驱动执行元件动作，回油则通过对应的回油口流回油箱；当电磁铁失电时，复位弹簧直接推动阀芯回到初始位，各油口恢复初始连通状态，执行元件在弹簧回程或是差动回路作用下回到初始位置。这种单电磁铁弹簧复位的结构相比双电磁铁阀结构更紧凑，成本更低，适合只需要两个工作位、动作切换频率适中的回路，不需要额外的阀芯定位结构，失电自动复位的特性能在系统意外断电时让执行元件回到安全初始位，降低安全风险。

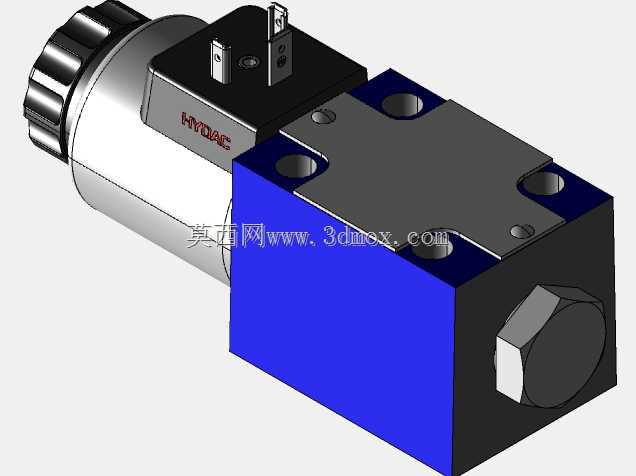

　　在做这款阀的三维建模时，首先要明确安装边界的尺寸约束，这类通径的换向阀通常采用标准的安装面连接，安装面的油口位置、固定螺栓孔的孔距与孔径、密封圈槽的尺寸都需要严格匹配对应通径的标准安装尺寸，避免后期集成到阀块时出现安装干涉、密封失效漏油的问题。建模过程中要区分不同功能部件的结构特征：电磁铁部分的接线盒结构要预留接线空间，侧面的手动应急推杆结构不能遗漏，方便现场调试或者电磁铁故障时手动推动阀芯完成动作；阀体部分的油口标识要清晰，各油口的通径尺寸要匹配额定流量要求，阀体侧面的工艺堵头结构要还原，保证模型和实物的外观一致性；阀芯与阀体的配合部分虽然是内部结构，但建模时也要保证配合间隙的合理性，方便后续做运动仿真时模拟阀芯的移动行程，验证阀芯在两个工作位时的油口通断状态是否符合机能要求。

　　外形尺寸上，这类阀的整体长度由电磁铁长度、阀体长度、复位弹簧腔长度共同决定，建模时要注意电磁铁部分的外径尺寸，避免和相邻安装的其他阀件、管路接头产生干涉；阀体的高度方向要考虑安装面到阀顶的距离，预留出电磁铁接线的操作空间，固定螺栓的长度要匹配阀块的安装厚度，螺栓拧入深度要符合螺纹连接的强度要求，不能出现螺纹啮合长度不足导致阀件被压力油顶出的问题。另外，建模时还要考虑重量分布，电磁铁部分的重量占比相对较大，在做阀块的整体受力分析时，要考虑阀件单侧偏重带来的安装应力，尤其是在移动设备的液压系统上，振动工况下要保证安装螺栓的强度足够，避免长期振动导致螺栓松动漏油。

　　从设计思路的角度，这类阀的结构设计优先保证密封可靠性与动作响应速度，阀体采用铸铁材质的锻造毛坯加工，内部阀孔的加工精度要求极高，阀芯和阀孔的配合间隙控制在极小的范围内，既保证阀芯移动顺畅无卡滞，又要减少内泄漏量，降低系统的空流损失。电磁铁部分采用湿式电磁铁结构，电磁铁的衔铁腔和压力油腔连通，油液可以起到润滑和阻尼的作用，减少阀芯切换时的冲击，同时降低电磁铁的动作噪音，延长电磁铁的使用寿命。复位弹簧的刚度选型要匹配电磁铁的推力，既要保证失电时阀芯能可靠复位，又不能让弹簧刚度过大导致电磁铁需要的推力过高，造成电磁铁体积过大、功耗上升的问题。

　　在实际设备选型适配时，这类阀的额定流量、额定工作压力要和系统参数匹配，不能在超过额定压力的回路中使用，否则会出现阀体变形、阀芯卡滞、密封击穿的问题；同时要根据系统使用的液压油介质类型选择适配的密封件材质，比如使用水乙二醇难燃液的系统，要选用耐水乙二醇的密封材料，避免密封件溶胀失效导致漏油。建模完成后可以配合液压系统仿真软件，将模型的参数导入仿真环境，模拟不同流量、不同压力下阀芯的动作响应时间、阀口的压力损失，验证选型的阀件是否能满足系统的动作节拍要求，避免实际装机后出现动作滞后、压力损失过大导致执行元件出力不足的问题。
