变量叶片式液压油泵结构设计

　　在机床液压系统、小型工程机械液压站、自动化生产线液压驱动单元这类需要根据负载动态调整输出流量的工况里，变量叶片泵一直是兼顾成本与能效的常用动力元件，本次呈现的这款变量叶片泵结构，完全围绕实际工业场景的安装与使用需求完成三维建模还原。从实际选型适配的角度看，这类泵的核心应用场景集中在中低压液压回路，比如普通金属切削机床的进给驱动回路、小型压机的保压回路、工装夹具的夹紧供油回路，相比定量叶片泵，它能在系统负载降低时自动减小偏心距减少输出流量，避免定量泵溢流损耗带来的油温升高问题，长时间连续运行的工况下能效优势十分明显。

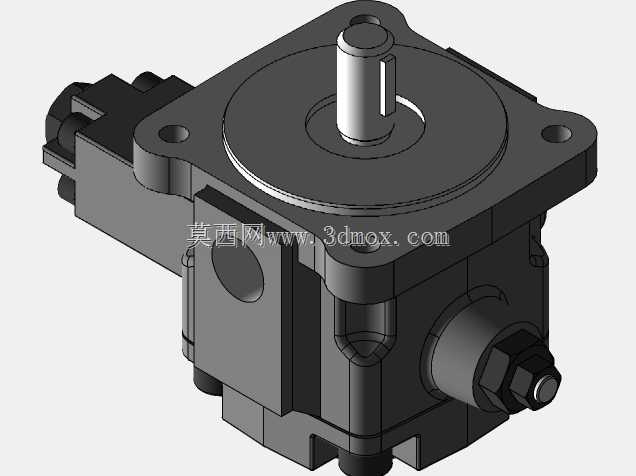

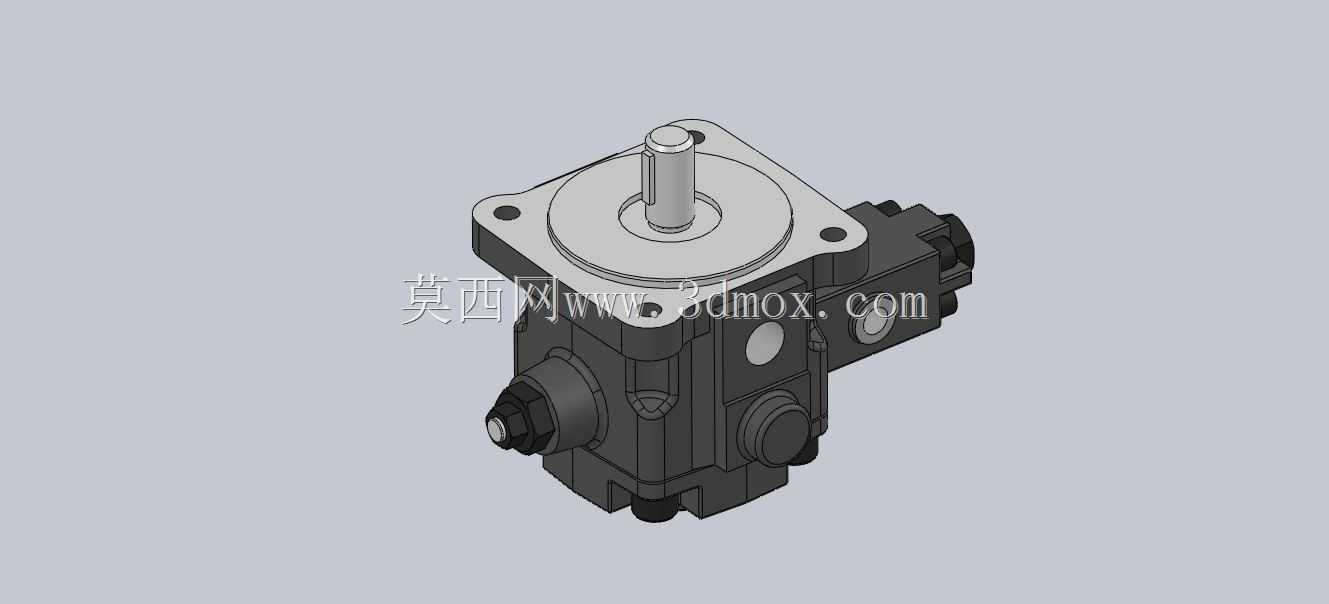

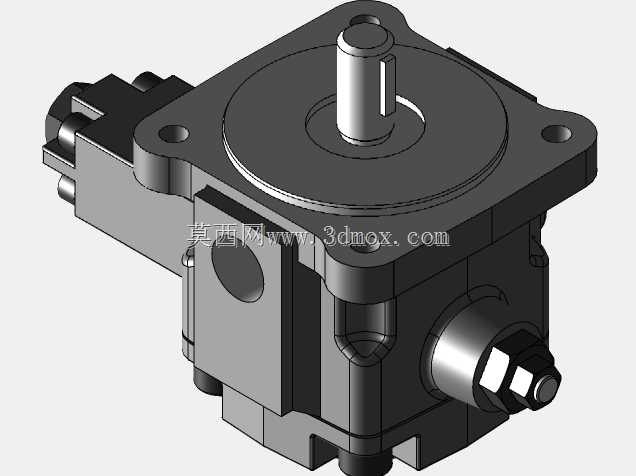

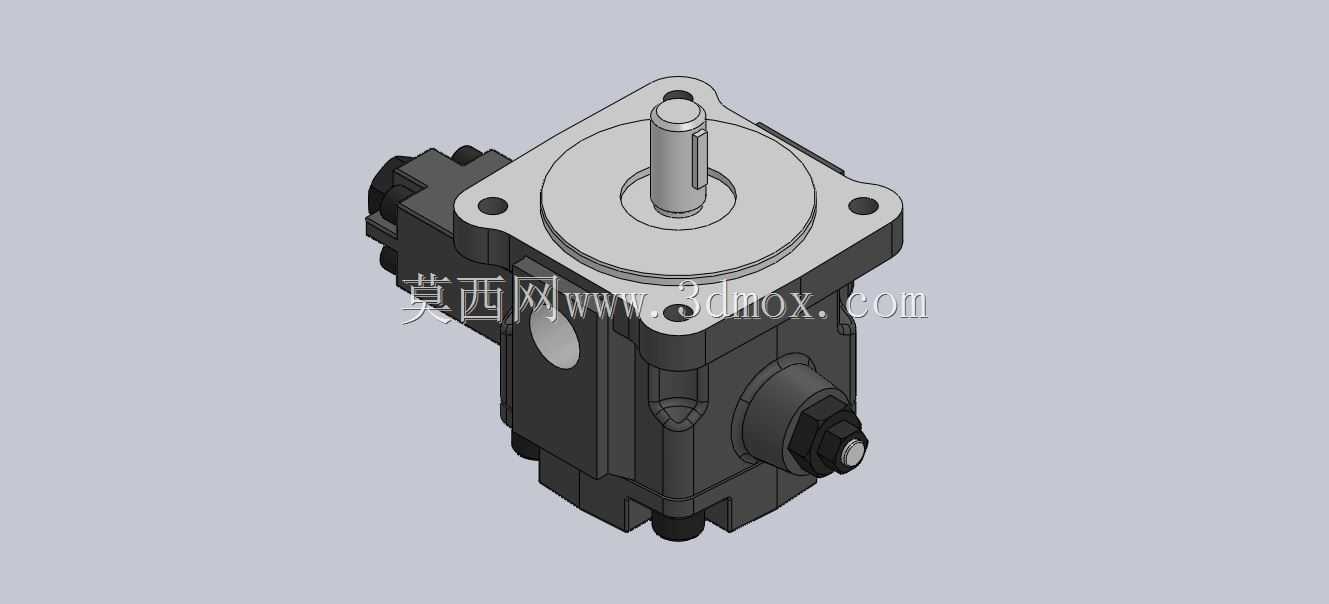

　　从结构设计思路上看，这款泵采用了顶部法兰安装的布局，输入轴从法兰中心伸出，通过平键连接驱动内部转子，这种安装方式可以直接匹配标准Y系列电机的端盖止口，不需要额外制作过渡安装板，能大幅减少液压站的装配工时。泵体侧面集成了压力反馈调节机构，也就是变量机构的调压螺钉与限位结构，现场调试时不需要拆解泵体，直接通过外露的调整螺钉就能设定泵的变量起始压力，适配不同负载的回路需求。建模过程中完整还原了定子、转子、叶片、配流盘、压力补偿柱塞这些核心内部零件的配合关系，转子上的叶片槽做了倾斜角度处理，这个细节是为了减小叶片在槽内往复滑动时的卡滞风险，同时降低叶片顶部与定子内曲面的接触应力，延长泵的连续运行寿命。

　　关于安装边界与外形尺寸的还原，建模时严格参照同类型量产泵的实际安装规范做了参数匹配：顶部安装法兰的止口直径、螺栓孔分布圆尺寸、输入轴的轴径与键槽规格，都对应行业通用的安装互换尺寸，也就是说设计人员在做液压站布局时，可以直接调用这个模型完成安装干涉检查，不需要额外核对安装尺寸。泵体的进出油口采用侧面螺纹连接布局，油口的中心高度、螺纹规格都匹配常规液压管路的接头尺寸，布管时可以直接选用标准直角接头或者直通接头，不需要定制特殊接头。泵体底部设置了安装定位的支撑凸台，当采用卧式安装时，这个凸台可以配合支架承受泵的自重，避免输入轴承受额外的径向力，防止电机轴与泵轴不同心带来的密封磨损问题。

　　从功能特性的还原细节来看，模型里完整呈现了变量机构的反馈油道走向，压力油从泵的出口侧引入到变量柱塞的腔室，当系统压力超过弹簧预紧力时，柱塞推动定子偏移，减小定子与转子的偏心距，从而降低输出流量，这个反馈过程是完全自动完成的，不需要额外的电气控制元件，在一些低成本的简易液压系统里，这种纯机液反馈的变量方式可靠性更高，对使用环境的防护等级要求更低，即使在车间多粉尘、有少量切削液飞溅的环境下也能稳定运行。另外泵的轴伸处做了双唇形密封圈的安装结构，建模时还原了密封圈的安装槽尺寸与挡圈结构，能有效防止泵内液压油泄漏，同时阻挡外部的粉尘、水汽进入泵体内部，避免零件磨粒磨损。

　　在做液压系统三维布局设计时，这个模型可以直接导入到装配环境中，完成电机-泵-阀组-油箱的整体干涉检查，比如核对泵的调节螺钉与旁边阀块的安装间隙，确保现场调试时工具能正常操作调整螺钉；核对进出油口与油箱侧壁的距离，保证管路弯曲半径满足液压管路的安装要求，避免管路弯折过大会带来的油液阻力升高问题。对于刚接触液压元件设计的人员来说，这个完整的装配模型也能直观展示变量叶片泵的内部零件配合关系，理解叶片在转子槽内的滑动过程、配流盘的配流窗口位置与吸压油的对应关系，比单纯看二维原理图更容易掌握元件的工作原理。需要注意的是，这类变量叶片泵的适用工作介质为常规抗磨液压油，正常工作时的油液清洁度需要满足NAS9级以上，建模时虽然没有呈现油液过滤的相关附件，但在实际系统设计时，必须在泵的吸油侧设置对应精度的吸油过滤器，避免杂质进入泵体内部刮伤定子内曲面或者叶片端面，造成泵的容积效率下降。
