贺德克4WEH16E5X型电液换向阀结构模型

　　在液压传动系统的回路搭建中，方向控制类元件的选型与安装直接决定整套执行机构的动作逻辑可靠性，这款4WEH16通径的电液换向阀，是重型液压系统里用来切换大流量油液走向的核心控制元件，常见于冶金设备的压下机构、工程机械的执行回路、大型压机的动作控制单元这类需要中高压力、大流量通断的场景。从实际使用的角度看，这类阀的先导控制级可以用较小的电磁推力驱动主阀芯动作，避免大流量工况下直接靠电磁力推动主阀带来的推力不足、阀芯卡滞问题，主阀部分的阀芯配合精度直接决定内泄漏量的控制水平，建模时特意还原了主阀体上的安装孔位分布，五个主油口的通径尺寸、端面密封槽的深度与宽度都按照实际样本的安装边界做了还原，方便设计人员在做阀块集成设计时直接核对安装干涉情况。

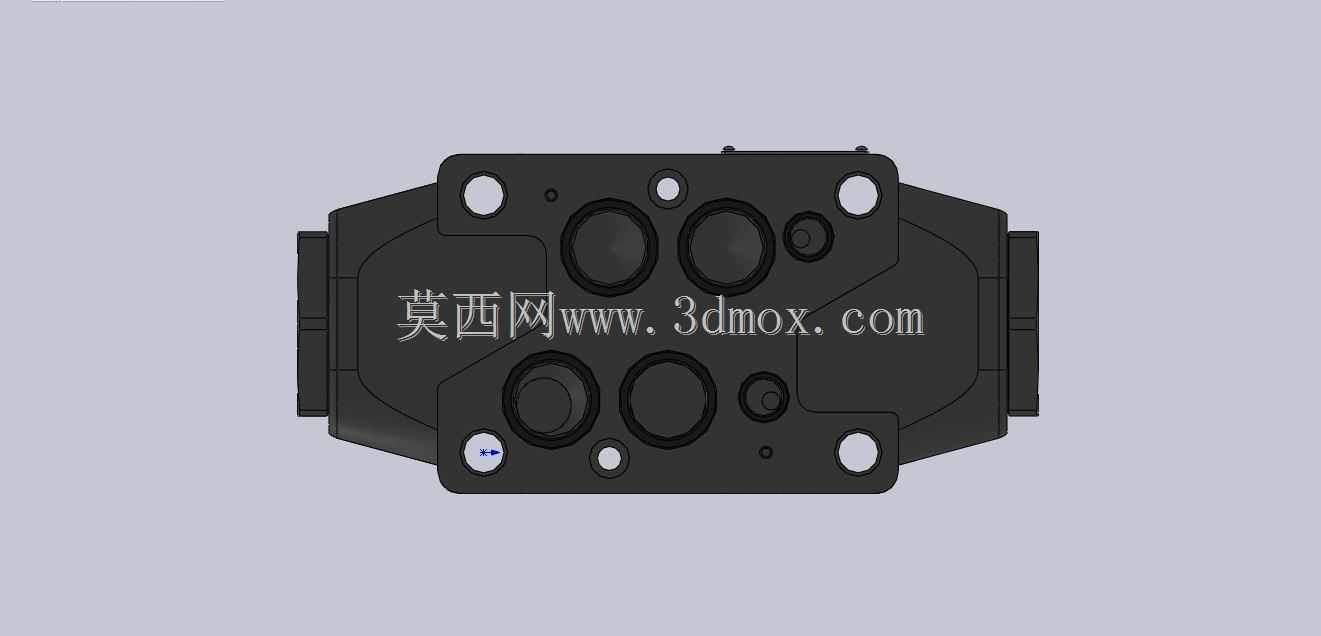

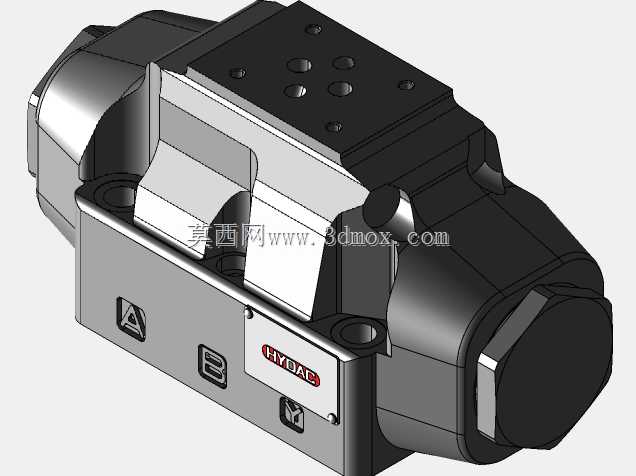

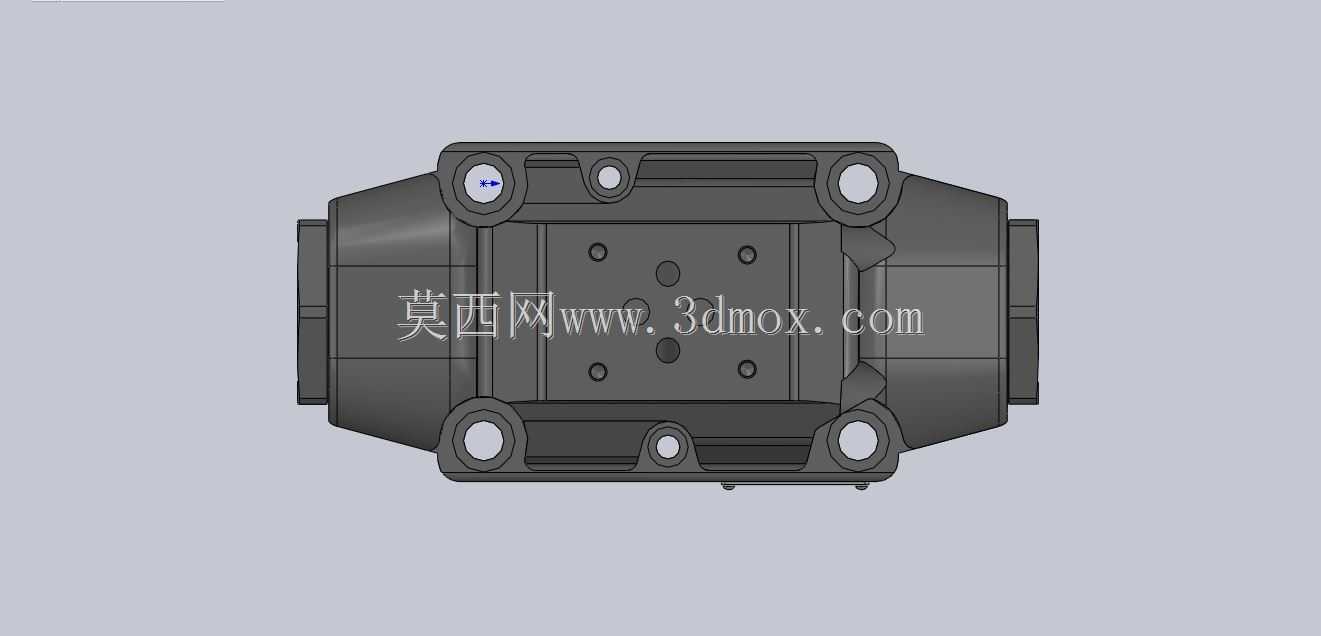

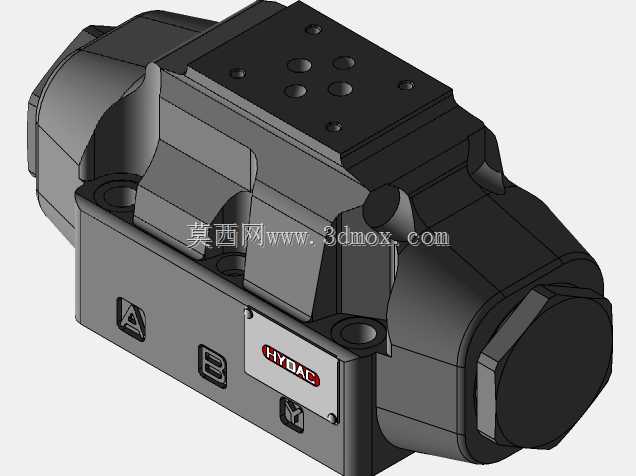

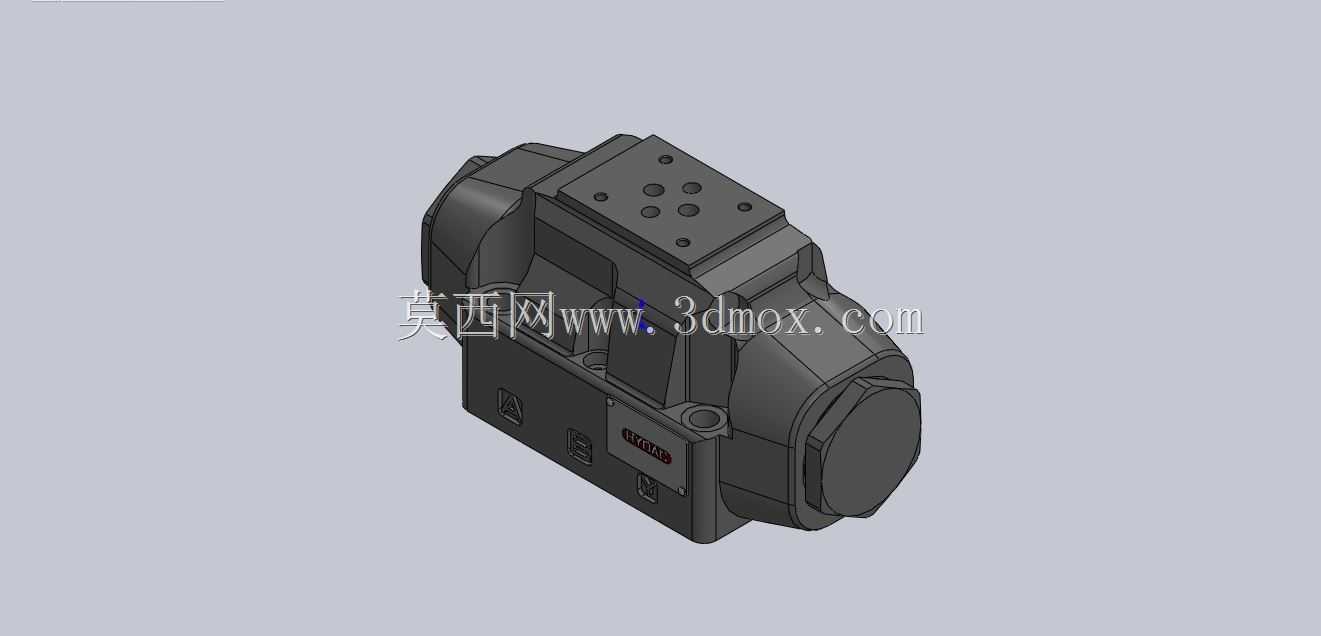

　　做这个三维模型的时候，最先考虑的是安装适配性的还原，阀体两端的电磁铁安装座、先导阀的叠加位置都和实物的装配关系完全对应，主阀体顶部的四个固定螺栓孔的孔距、沉孔深度都做了1:1的还原，甚至阀体侧面的油口标识凸台、铭牌安装的凹槽位置都没有省略，这些细节在做整机布局的时候很容易被忽略，但实际装配时如果模型没做出来，很容易出现管线和铭牌凸台干涉、螺栓安装空间不足的问题。主阀芯的行程位置在模型里做了中位状态的还原，可以直观看到中位时各油口的封闭状态，对应阀的中位机能特性，方便设计人员在做回路原理验证时核对机能是否匹配工况需求。

　　从功能特性上看，这款阀的额定流量覆盖160L/min以上的工况，工作压力可以达到31.5MPa的常规液压系统高压等级，先导控制油的供油方式既可以选择内部供油也可以支持外部供油，模型上还原了先导油口的位置，方便设计人员布置先导控制管路的时候核对接口位置。阀体的外形做了铸造圆角的还原，没有做过度的简化，实际生产中这类液压阀的阀体都是铸铁铸造后加工安装面，模型上的铸造拔模斜度、壁厚过渡都和实物一致，在做设备的轻量化布局、阀组的重量估算时可以提供更准确的参考。

　　很多设计人员在做液压站布局的时候，容易忽略阀件的操作空间预留，这个模型里把两端电磁铁的接线盒位置、手动应急推杆的位置都做了准确还原，在装配环境里可以直接核对接线时的操作空间、应急操作时是否有其他部件遮挡，避免实际装配完才发现手动按钮按不到、接线插头插不上的问题。安装面的粗糙度要求对应的配合面在模型里做了单独的面区分，方便后续出工程图的时候直接标注形位公差，不需要再重新拆分特征。另外阀体上的工艺孔堵头位置也做了还原，这些堵头虽然不影响安装，但在做紧凑布局的时候，如果没考虑堵头的突出高度，很容易和相邻的阀件、管接头产生干涉，建模时把这些小特征都加上，能大幅减少后期设计变更的概率。

　　在液压系统的故障排查场景里，这个模型也可以用来做拆装培训的演示载体，主阀芯和阀体的配合间隙、弹簧腔的位置都可以通过剖面视图直观展示，帮助维护人员理解油液的流向逻辑，判断阀芯卡滞的可能位置。相比简化的阀块模型，这个还原了所有外部特征的模型，在做液压管路布置的时候，可以更准确的计算管接头的拧入空间，避免管接头和阀体本身的凸台产生干涉，尤其是在集成阀块的设计中，相邻阀件的间距只要按照模型的外轮廓预留，就不会出现装配时互相顶住的问题。
