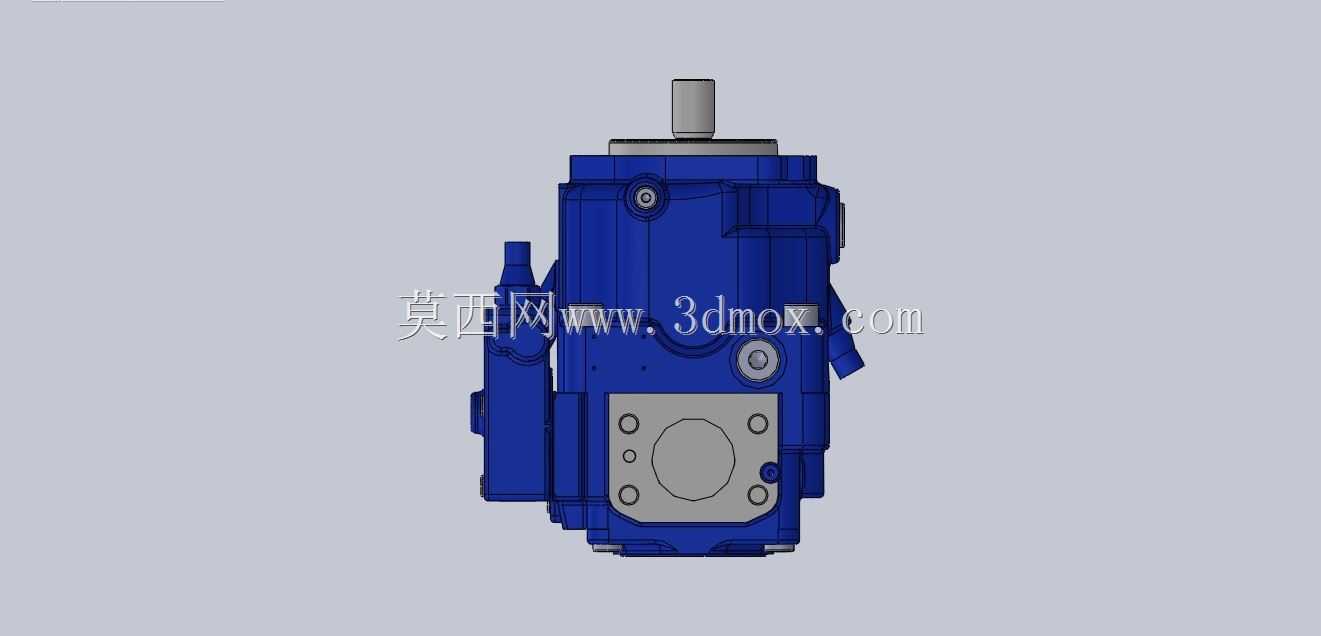

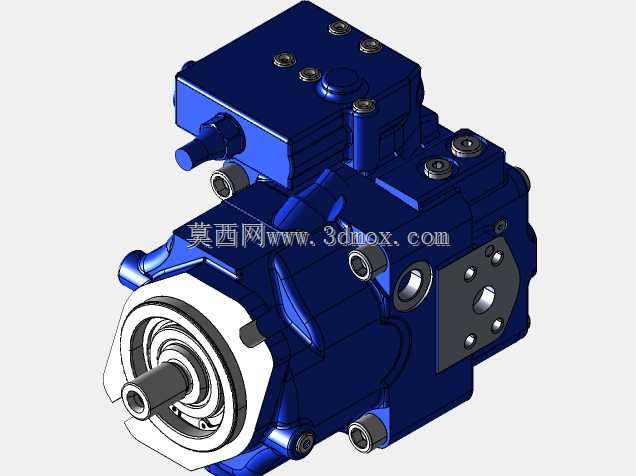

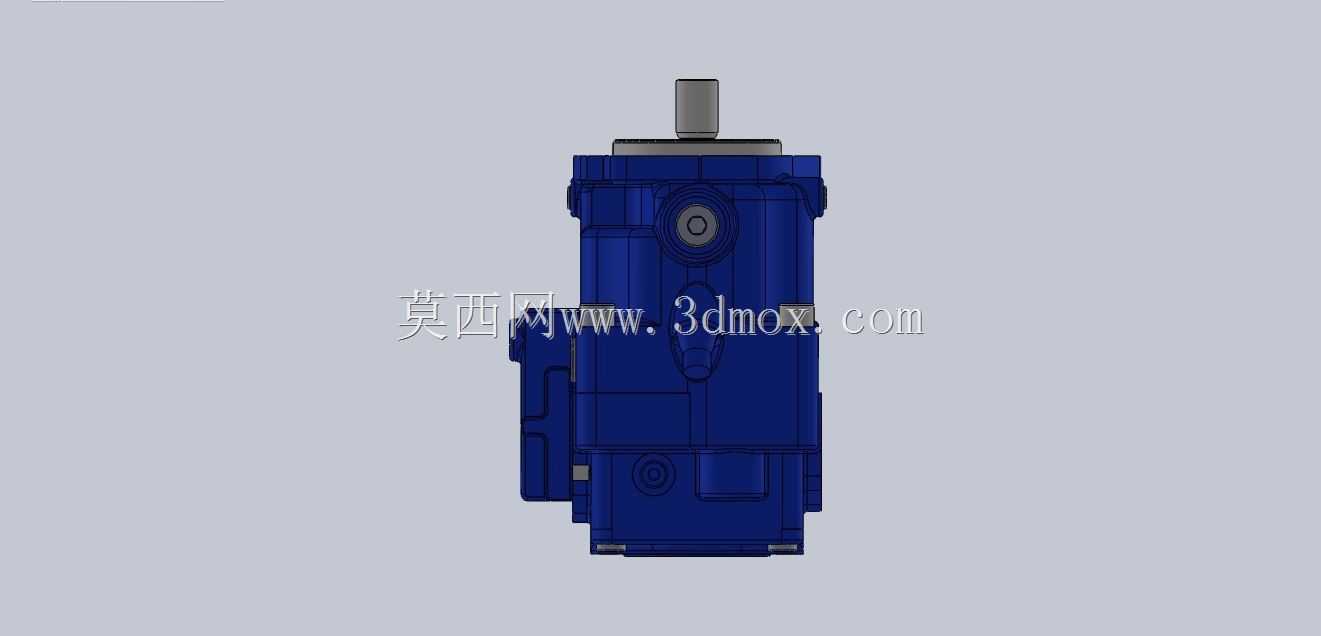

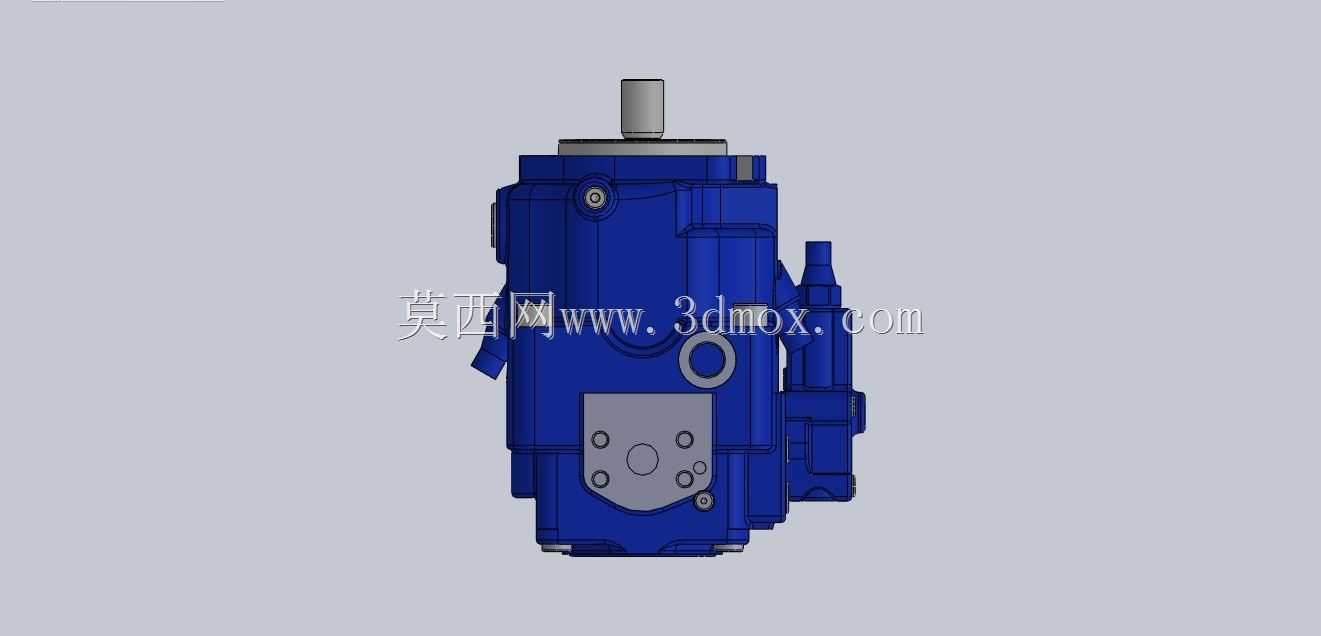

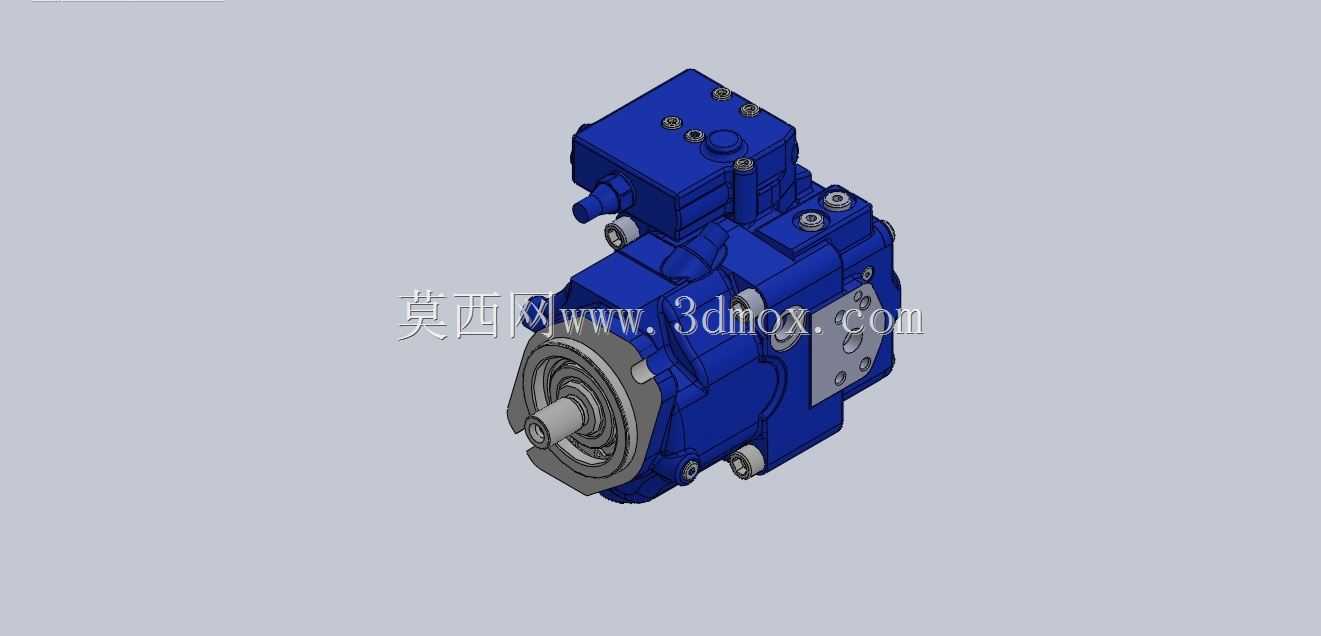

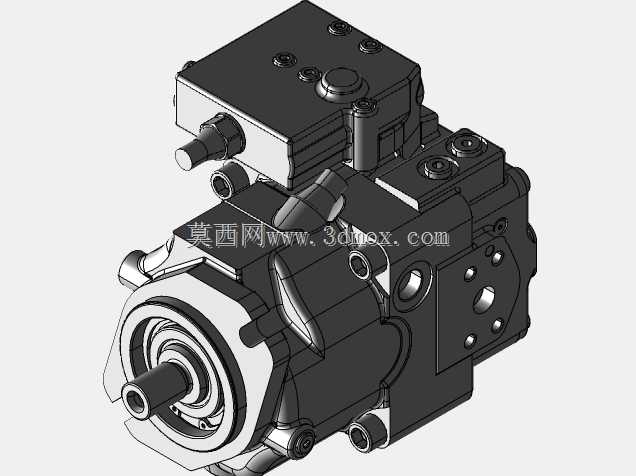

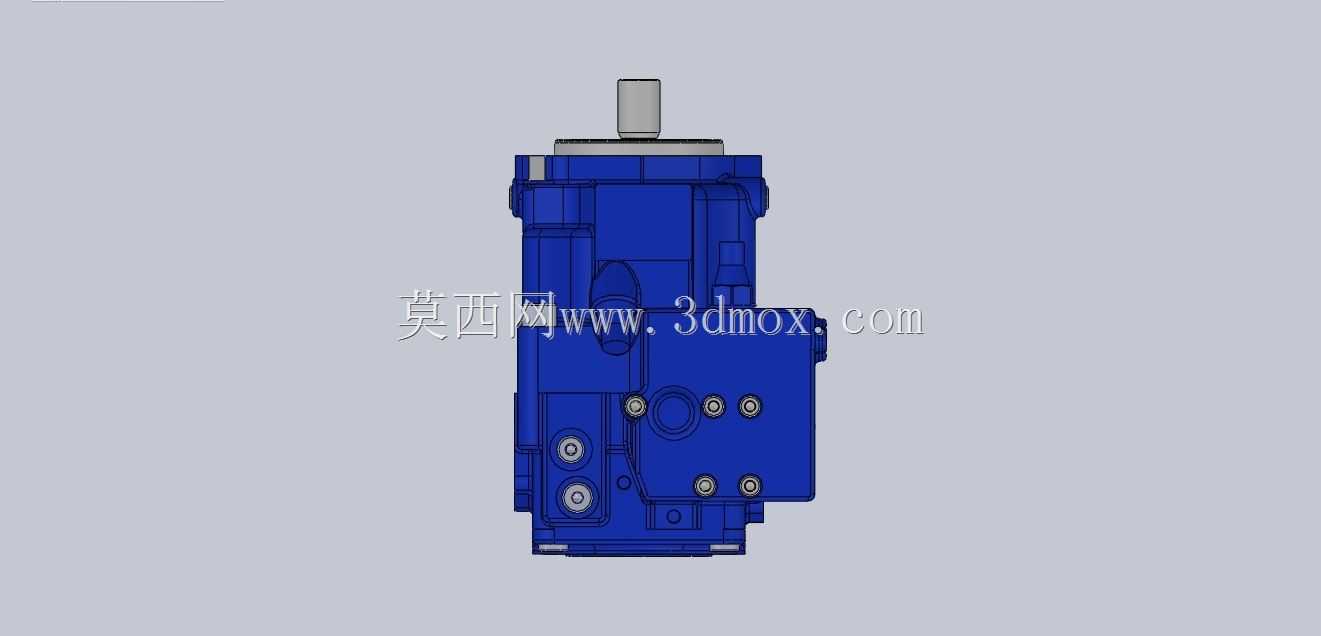

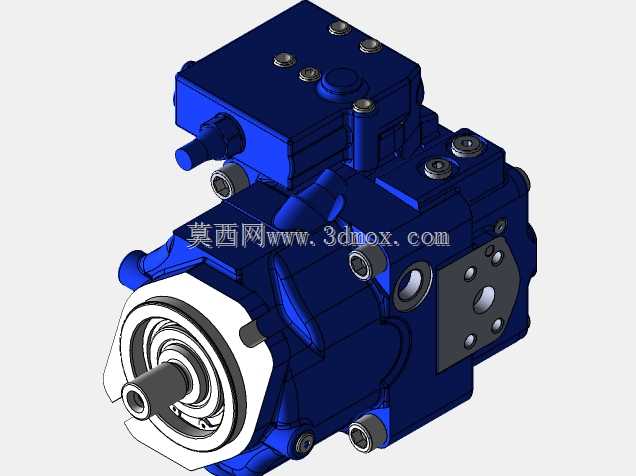

力士乐博世斜盘式轴向柱塞变量泵结构

　　在重型工程机械、大型锻压设备、远洋船舶甲板机械、冶金轧线液压站这类对动力输出稳定性、负载自适应能力要求极高的液压系统场景中，轴向柱塞变量泵始终是核心动力源的首选方案，本次呈现的这款力士乐博世旗下A11V系列变量柱塞泵，是开式液压系统里应用覆盖度极广的经典构型。从实际工况适配来看，这类泵常被配置在挖掘机主泵回路、混凝土泵车泵送系统、盾构机辅助液压单元、大型压机的主供油回路中，能够在负载剧烈波动的工况下，通过自身的变量机构实时调整输出排量，匹配执行端的流量需求，避免溢流损耗带来的系统发热，同时保证执行机构动作的平稳性，不会因为负载突变出现动作卡顿或者压力冲击。

　　从功能特性上拆解，这款泵采用斜盘式轴向柱塞结构，缸体与配流盘的配对摩擦副做了球面配流优化，相比平面配流结构，能够在缸体受侧向力出现微小偏转时自动贴合，降低高压工况下的内泄漏量，额定工作压力下的容积效率能够稳定维持在较高水平。变量机构集成在泵体尾部的控制阀块上，支持负载敏感、恒功率、恒压等多种控制方式的组合配置，用户可以根据主机的控制需求，选择对应的控制模块，不需要改动泵体主体的安装接口，就能适配不同的系统控制逻辑。泵的主轴采用渐开线花键连接，能够传递更大的扭矩，同时花键的定心精度更高，减少高速运转时的主轴偏摆，延长主轴密封和轴承的使用寿命。

　　从设计思路层面分析，这款泵的整体构型采用集成化布局，将补油溢流阀、压力切断阀、负载敏感阀等辅助阀件全部集成在泵体自身的阀块上，不需要在系统外部额外搭建独立的控制油路，既减少了管路连接带来的泄漏点，也缩小了整个液压动力单元的安装空间，方便主机厂进行整机布局。壳体采用高强度铸铁铸造，流道经过流体仿真优化，高压油道的转角处都做了圆弧过渡，减少油液在泵内的流动阻力，同时壳体的加强筋布局经过模态仿真验证，能够在高压高转速工况下降低壳体的振动辐射噪声，改善设备操作现场的噪音水平。柱塞组件采用滑靴包络结构，滑靴与斜盘的接触面做了静压支撑设计，高压油通过柱塞中心的阻尼孔引入滑靴底部，形成油膜将滑靴托起，避免金属直接接触造成的磨损，即使在长期满负荷工况下，摩擦副的磨损量也能控制在极低水平。

　　关于外形尺寸与安装边界，这款泵的安装法兰采用标准的SAE法兰接口，止口尺寸、螺栓孔分布圆直径都遵循行业通用的安装规范，能够直接替换同排量等级的其他系列开式柱塞泵，不需要重新加工主机的安装支架。泵的油口布局采用侧进上出的方式，进油口通径匹配大流量吸油需求，吸油流速控制在合理区间，避免吸空造成的气蚀损伤；出油口设置在泵体上方，方便高压管路的排布，同时油口的连接螺纹采用标准公制螺纹或者英制管螺纹可选，适配不同地区的管路配件标准。泵的整体轴向尺寸经过压缩设计，在同排量等级的柱塞泵中，安装长度更短，能够适配安装空间局促的主机布局，比如小型挖掘机的泵舱、车载液压设备的动力舱等场景。主轴的伸出长度、密封位置都做了标准化设计，用户在进行传动连接时，不需要额外定制联轴器，选用标准的弹性联轴器就能完成装配，同时泵的泄油口设置在壳体最高位置，保证壳体内的油液能够充满，对内部轴承和摩擦副形成充分润滑，避免高速运转时出现干摩擦。另外，泵的外部调节螺钉都做了防护设计，调节完成后可以通过锁紧螺母固定参数，避免设备运行过程中因为振动导致参数漂移，日常维护时不需要拆解泵体，就能通过外部油口完成油液取样、磨损检测等维保操作，降低现场运维的难度。
