Prusa型3D打印机X轴螺杆传动机构

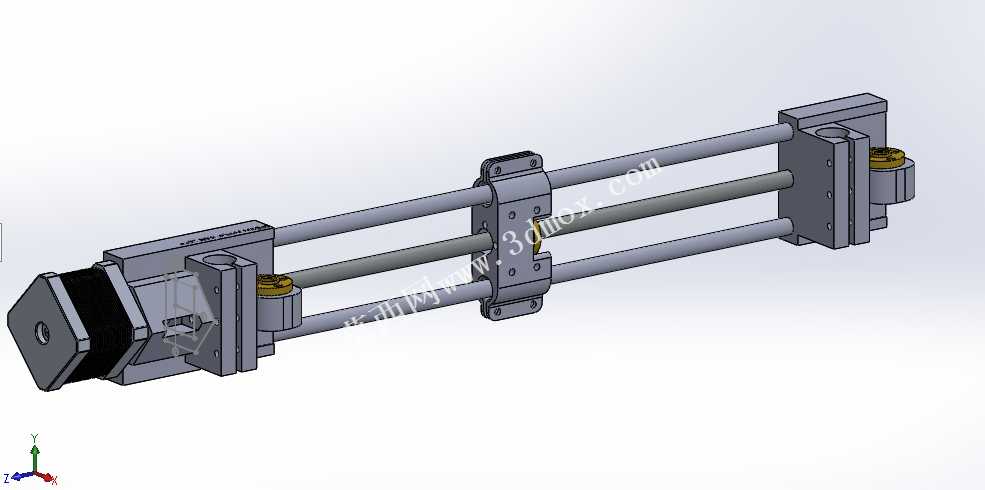

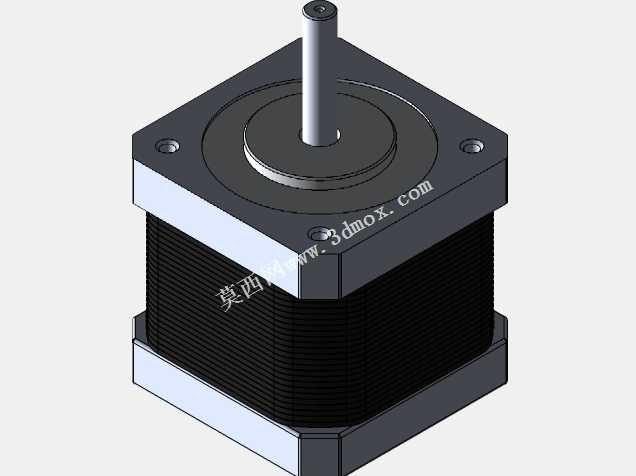

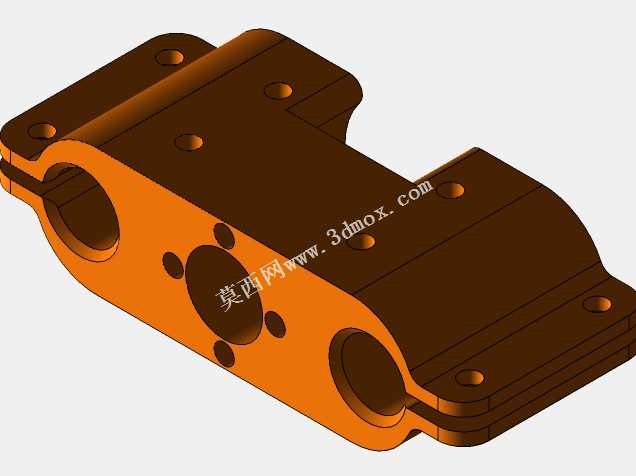

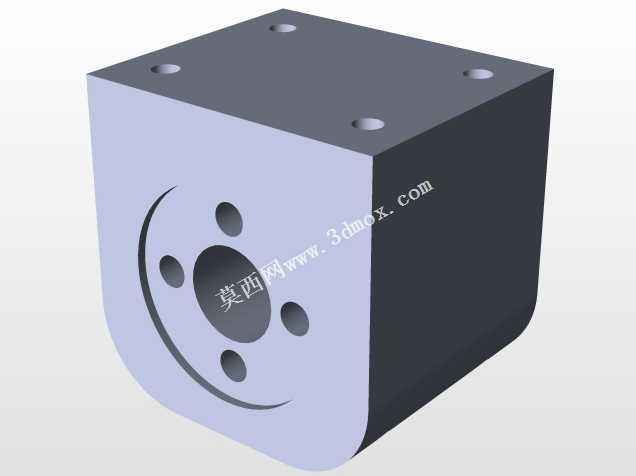

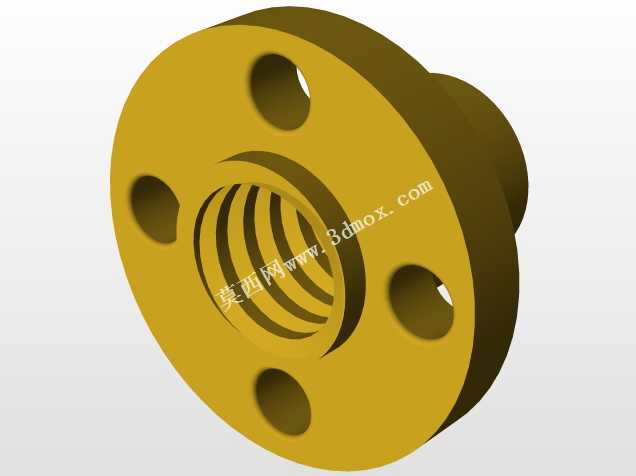

这款螺杆式X轴传动机构是桌面级熔融沉积成型设备的核心运动部件，主要承担打印过程中挤出组件沿X方向的精准往复位移功能，适配常见的Prusa架构DIY打印设备升级与原厂替换场景，在桌面级创客制造、小尺寸定制零件打样、教育类实训设备搭建等场景中都能发挥稳定作用。整套机构采用双光杆导向搭配单根精密螺杆传动的布局，两根平行布置的光滑导向轴为滑台提供全程径向约束，避免滑台移动过程中出现偏转、翘曲等影响打印精度的问题，传动螺杆与滑台内部的铜质螺母配合，将步进电机的旋转运动转化为滑台的直线位移，相比同步带传动方案，螺杆传动的反向间隙更小，低速运动时的爬行现象更弱，能够实现更精准的定位控制，尤其适合对尺寸精度要求较高的小尺寸零件打印作业。设计过程中充分考虑了桌面设备的安装适配性，两端的固定端座预留了与设备框架型材连接的标准安装孔位，无需额外加工转接件即可直接固定在2020系列铝型材框架上，滑台台面预留了挤出头组件的安装螺孔，能够直接适配近程、远程等不同类型的挤出机构，端部的电机安装位适配常规42型步进电机，用户可根据自身的速度、扭矩需求匹配对应参数的动力部件。整套机构的安装边界紧凑，整体长度适配常规200mm打印行程的桌面设备，导向轴与螺杆的平行度在装配阶段通过端座的定位槽保证，用户组装时仅需按顺序锁紧固定件即可达到设计要求的运动精度，滑台侧面预留了限位触发块的安装位置，可配合机械或光电限位开关实现原点定位与行程保护，避免运动超程造成的部件损坏。日常使用中，导向轴表面仅需定期涂抹少量润滑脂即可维持顺畅的滑动状态，铜质传动螺母具备自润滑特性，长时间使用磨损后也可单独更换，无需更换整套机构，大幅降低了设备的后期维护成本，整套机构的运动阻力均匀，高速移动时无明显卡顿，能够满足常规打印速度下的运动响应要求，在长时间连续打印作业中也能保持稳定的定位精度，避免出现层纹偏移、尺寸超差等打印缺陷。
