电动辊筒驱动旋转式病床传动结构

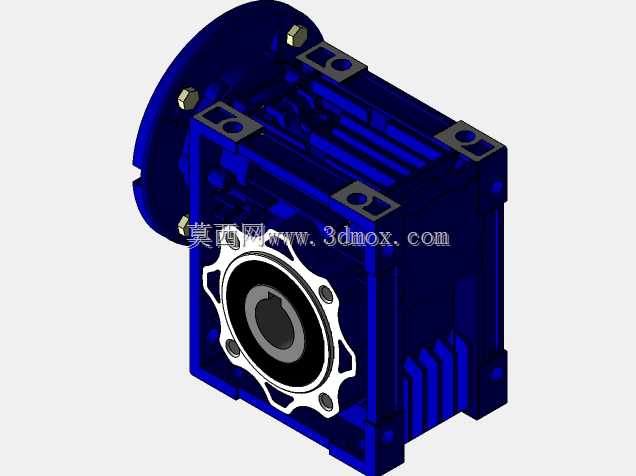

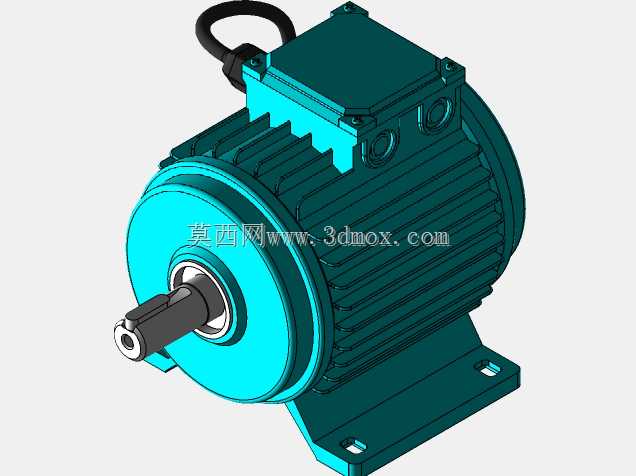

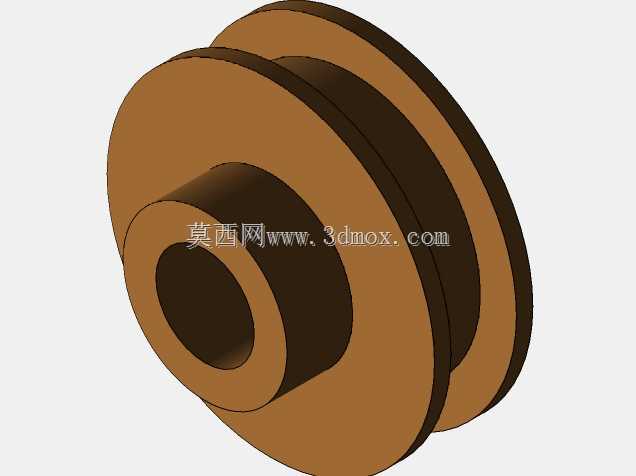

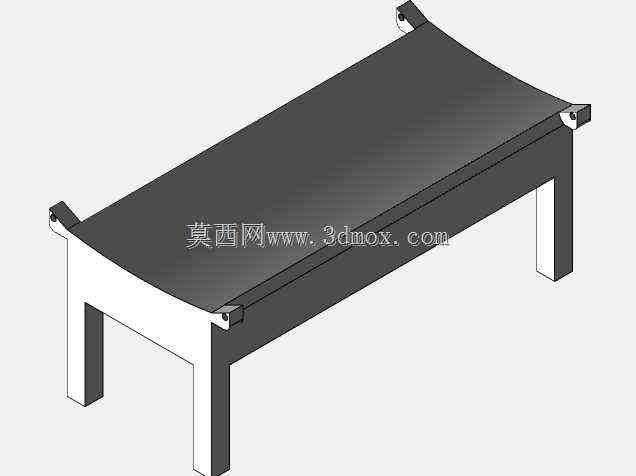

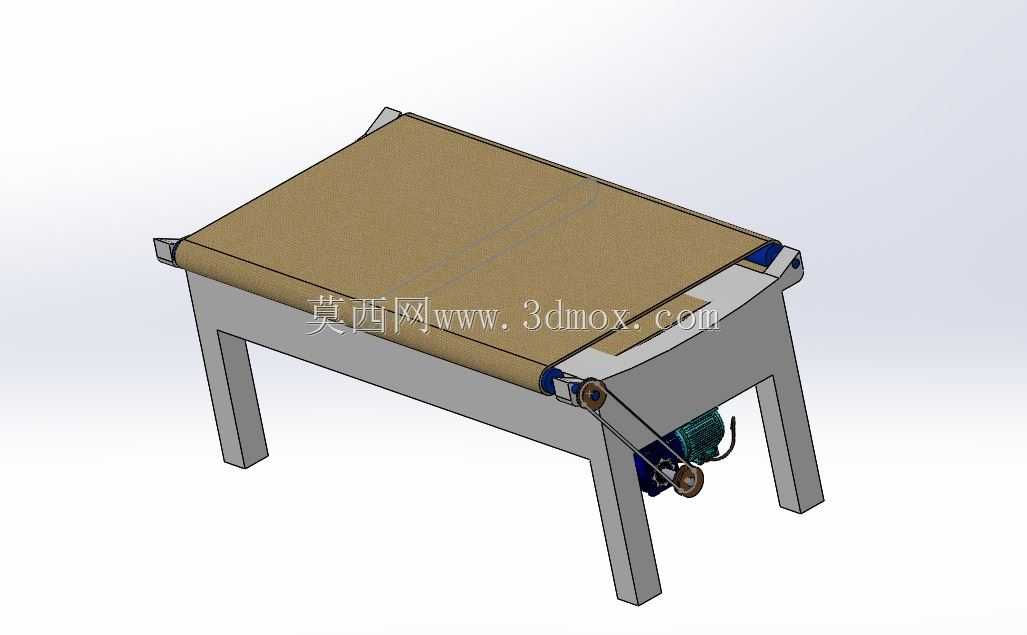

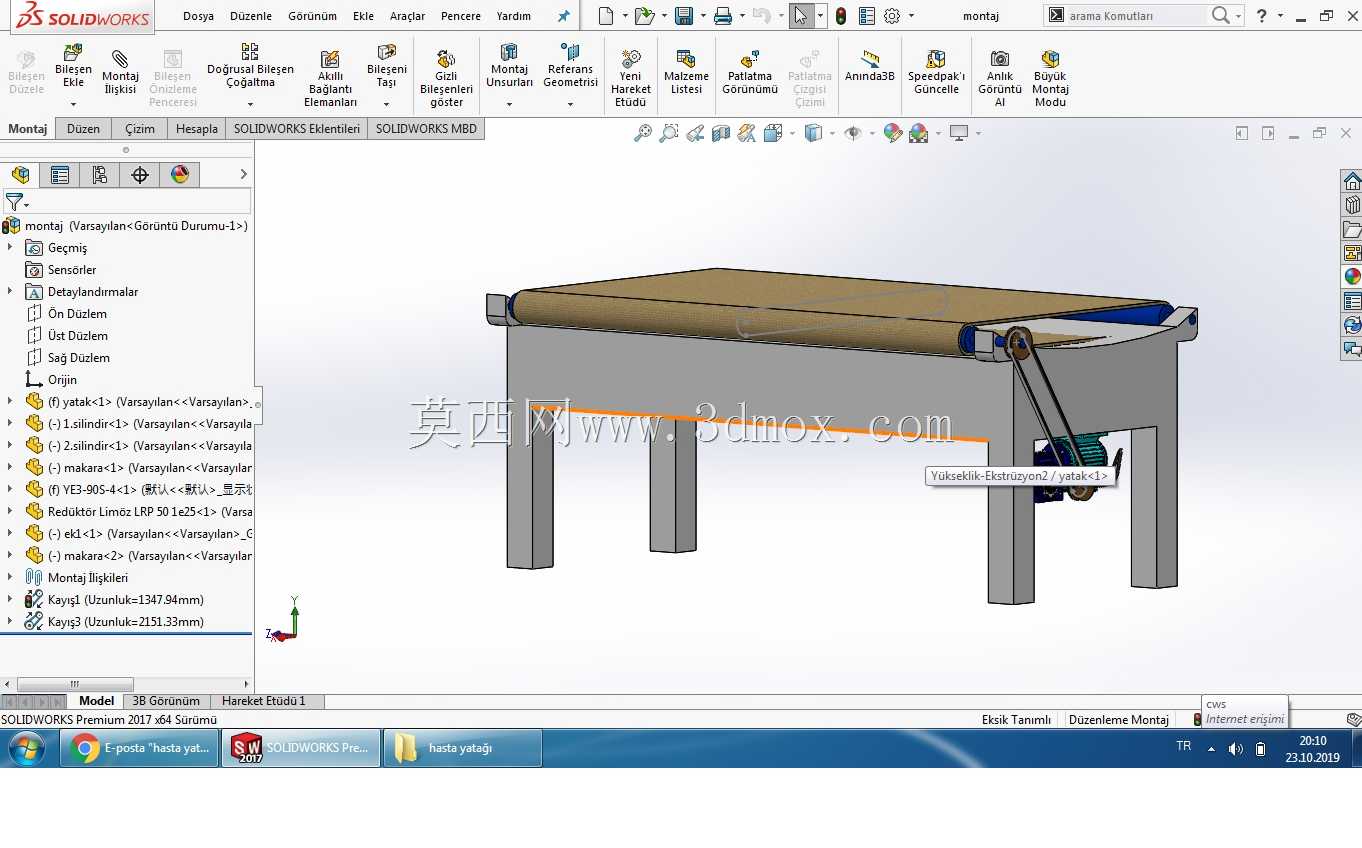

　　该结构围绕护理床面的连续回转动作展开，核心由矩形焊接床架、两端张紧辊筒、包覆式柔性床面、侧置减速电机、链轮及同步带传动组件构成。床架采用四条方管支腿落地，支腿下端预留地脚安装平面，可直接与病房地面预埋件或防滑脚垫配合；整体宽度按常规单人护理床位控制，长度覆盖人体仰卧支撑区间，高度兼顾护理人员操作 ergonomic 范围，设备四周无外凸尖锐构件，床面边缘设置折边压条，将柔性床面两端固定并缠绕在辊筒上，辊筒通过带座轴承支承在床架端部，其中一端轴伸伸出床架侧板，安装从动带轮。驱动部分布置在床架下部侧方空间，减速电机输出轴安装主动带轮，通过开口传动带将动力传递至辊筒轴端，带轮外侧设置张紧调节结构，可通过电机安装座的长圆孔调整中心距，

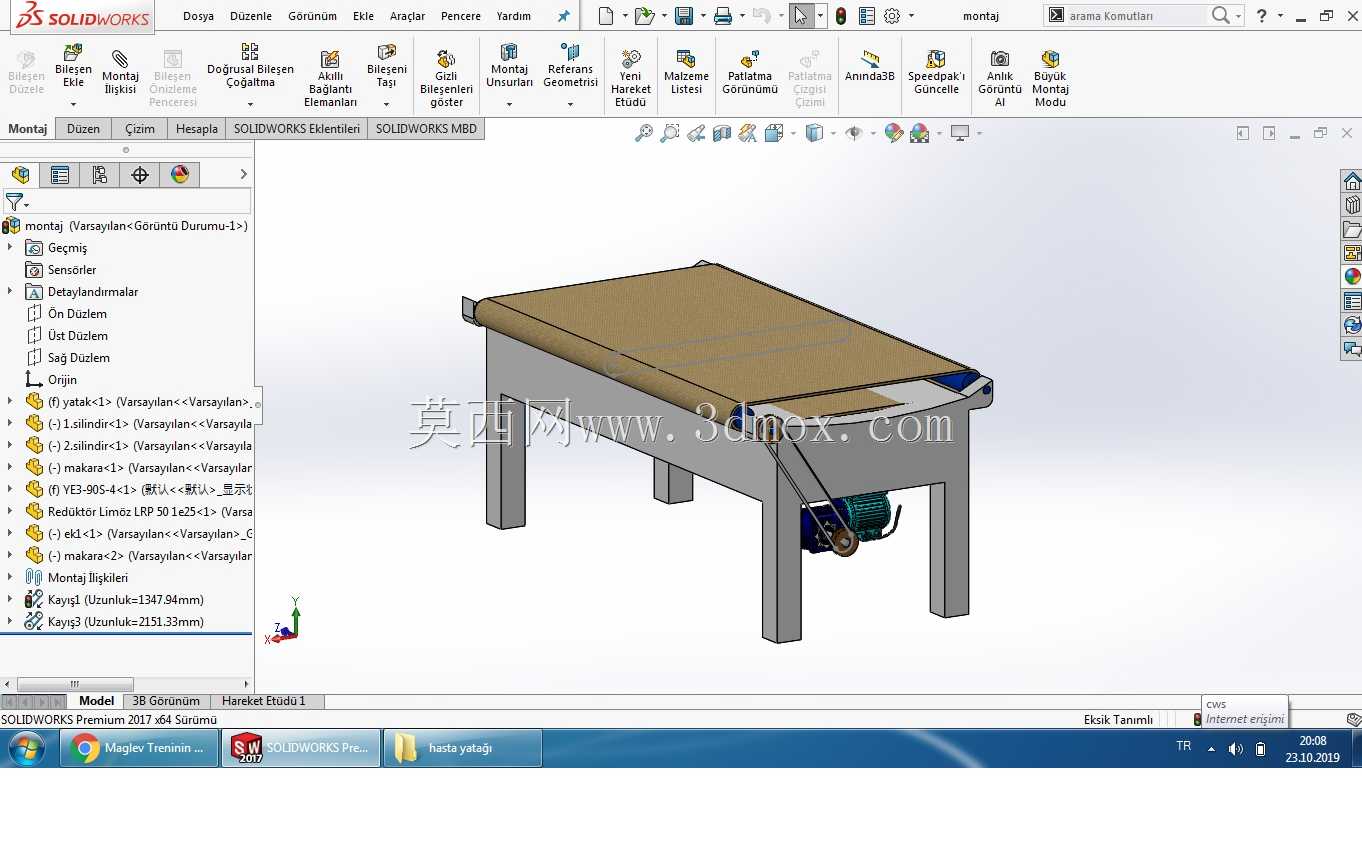

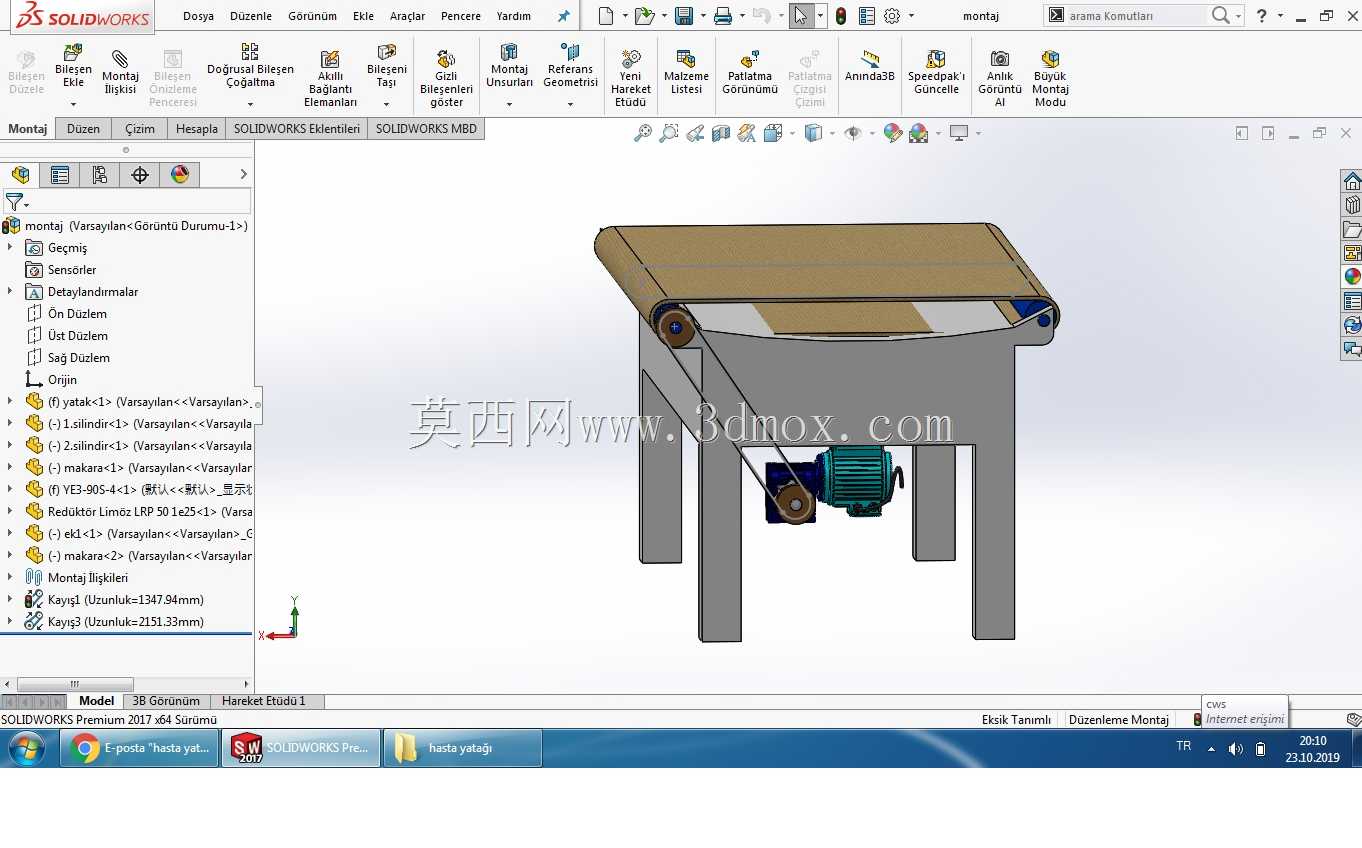

　　补偿带体长期运行后的松弛量；传动区域外侧预留防护罩安装孔位，实际投产时可加装薄金属护罩，避免衣物、肢体接触运动部件。柔性床面随辊筒转动实现循环铺展与收卷，床面张紧力通过端部辊筒的轴承座滑槽进行微调，保证床面在承载人体重量时不会出现明显下凹或跑偏；床架中部可增设横向承托梁，托住床面回程段，减少悬垂跨度。该类结构适用于失能患者体位变换、床面清洁辅具、康复护理转运等场景，通过床面的缓慢回转，可降低护理人员手动翻身、拖拽床单的劳动强度，也可作为特殊检查工位的连续承载平台使用。建模时按实际装配关系拆分零件：焊接床架为组焊件，辊筒采用空心管加两端轴头焊接后整体加工，保证同轴度；带轮、轴承座、电机均按标准件选型建模，安装孔位、轴径配合、

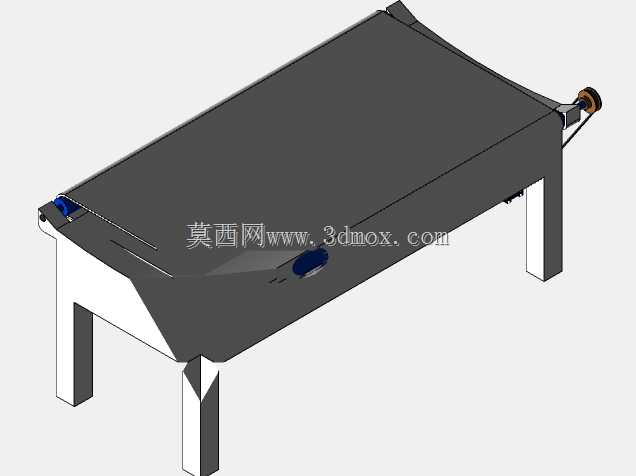

　　键槽尺寸均留出现场装配公差；床面采用柔性材质示意，建模时以包覆曲面还原缠绕状态，清晰展示床面从工作段到回程段的走向。整体布局将驱动部件集中在床体一端下部，既不占用床面上方护理空间，也方便后期维护时拆卸电机、更换传动带；支腿间距经过校核，在床面偏载、患者侧卧重心偏移时仍能保持稳定，不会出现支腿滑移或架体倾覆。
